台 钻 改 铣

福气猪

我也准备改一个，不知道都要注意哪些细节，加了两块圆铁是什么用途？请教了。
( ]- S6 X+ H& ^3 E) w: t

justx

老哥用加长铣刀，还伸出这么长，危险啊，铣刀短一些，光洁度也会好一些

fm8089

justx 发表于 2013-8-1 22:59
( K  F) T7 R5 f# g4 W, r0 E老哥用加长铣刀，还伸出这么长，危险啊，铣刀短一些，光洁度也会好一些

兄弟，铣刀是在本地二手市场买的，便宜，也作为试验用，拖板还没买。
) W) t) Q6 N; q4 x3 c

fm8089

福气猪 发表于 2013-8-1 22:06
我也准备改一个，不知道都要注意哪些细节，加了两块圆铁是什么用途？请教了。

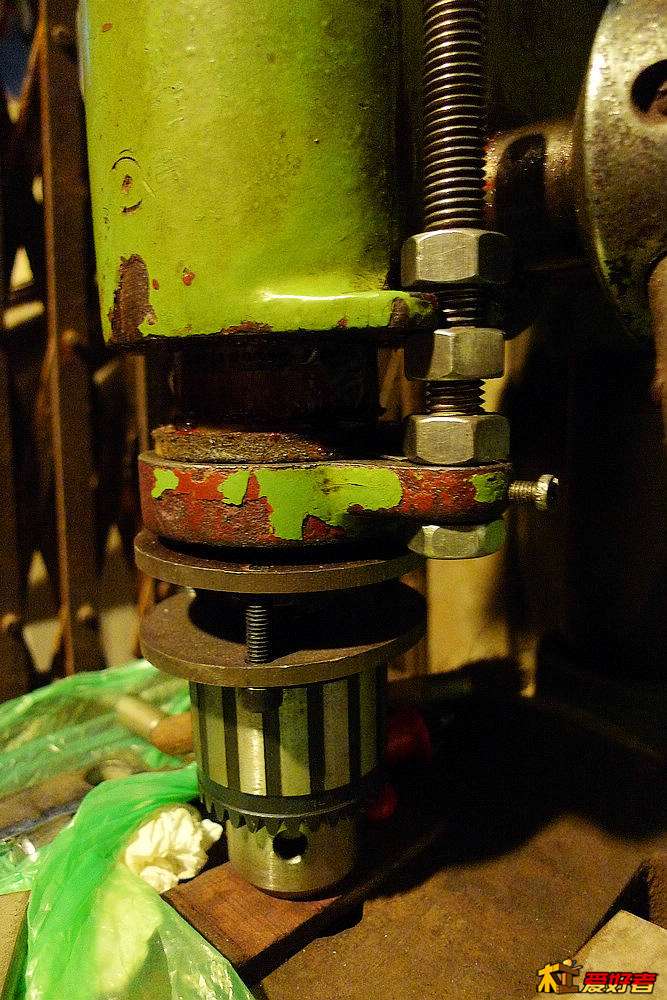

0 o+ T  y; `( ^' l" F  e% h加两块圆铁，不知你注意没有，中间有个大锣丝，是台钻原来轴上的，再在两块圆铁上三棵锣丝，钻夹头就不会掉下来了；另外还可调节同心度。

ccj

学习消化中{:1_195:}

fm8089

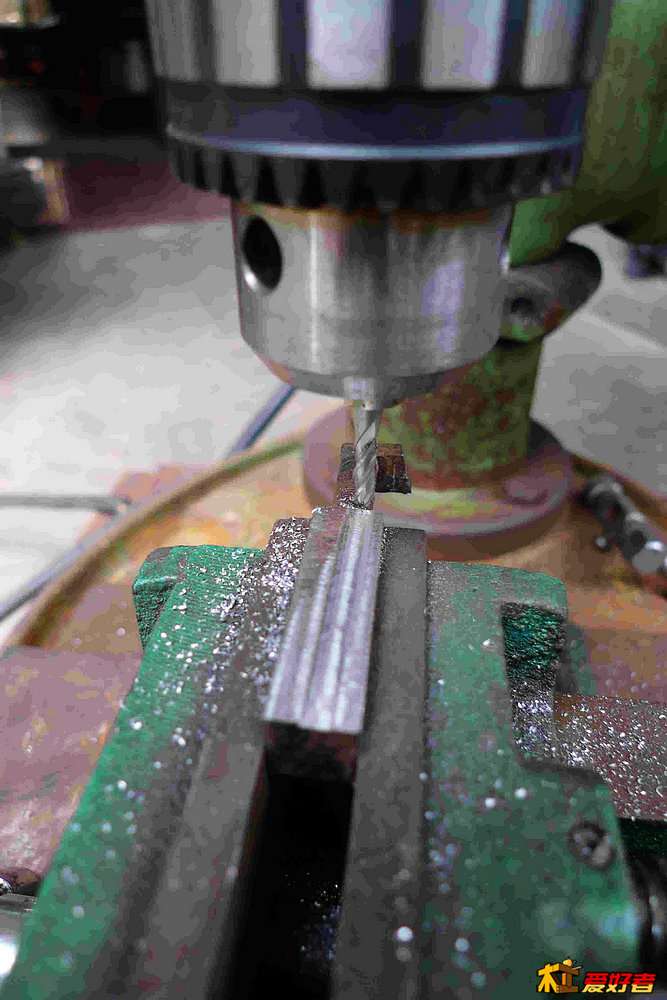

今天再铣，将14MM铣成7.MM
7 f6 g4 n. F8 u- T) a1 }& g! B
8 _; Q8 H/ `- N3 p+ P1 X
9 H  R) K& u' i# Q
2 y  C9 |) j! X8 n

fm8089

ccj 发表于 2013-8-2 19:08
. ^2 W4 W$ C+ q+ N2 u* ~% P学习消化中

固定的方法 上面是两种，我采取的没他的好，好处是简便，不作任何改动，铣金属较果见上图。不过以后我还是准备采用那种。

ccj

fm8089 发表于 2013-8-2 22:02
固定的方法 上面是两种，我采取的没他的好，好处是简便，不作任何改动，铣金属较果见上图。不过以后我还是 ...

2 a7 h% {( c* ^; B# T% H: ]9 ?/ S因为台钻的结构有些不同，还没有想好最后的方案。您现在的方案也不十分清楚。{:1_215:}

fm8089

ccj 发表于 2013-8-2 22:11
' F2 f* z$ Y% Y2 M" y2 }$ F, e) i因为台钻的结构有些不同，还没有想好最后的方案。您现在的方案也不十分清楚。

% K, A  I# ~& t: }/ _0 C
锣丝，钻孔时调节深度，铣时，就是上图两棵锣丝固定主轴的样子

ccj

fm8089 发表于 2013-8-2 22:31
( N- T' Z8 ?0 Y! g# Z5 R锣丝，钻孔时调节深度，铣时，就是上图两棵锣丝固定主轴的样子

& {: l. t1 ]* ?清楚了。谢谢详细的照片！不过我的台钻没有螺丝座，不能采用您的办法。现在考虑做一个夹具把轴夹在需要的行程位置。具体方案还在考虑中。

justx

fm8089 发表于 2013-8-2 21:53
今天再铣，将14MM铣成7.MM

老哥，机头有些后仰了，刀纹只有一半，

福气猪

我的台钻也没有螺丝座，不能采用您的办法。不过可以参考你的方法做一个夹具把轴夹在需要的位置，使劲想办法。

fm8089

福气猪 发表于 2013-8-8 17:50
我的台钻也没有螺丝座，不能采用您的办法。不过可以参考你的方法做一个夹具把轴夹在需要的位置，使劲想办法 ...

办法是有的，只是觉得这样好些。

寻找幸福的猪

漂亮、看来好友是学机械设备系的

fm8089

寻找幸福的猪 发表于 2013-8-9 23:25
漂亮、看来好友是学机械设备系的

- k$ Z+ Y8 K# a. X, T# z好友，见笑了。
