新手全铝雕刻机制作（从电路板开始）

zdkj · 发表于 2013-8-10 17:51:42

bg4lhq 发表于 2013-8-9 22:26 9 V+ e0 M5 p$ d' r# B6 a, O5 r8 r

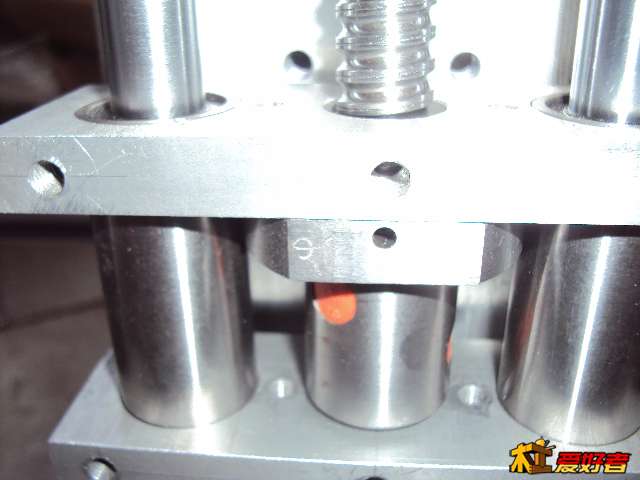

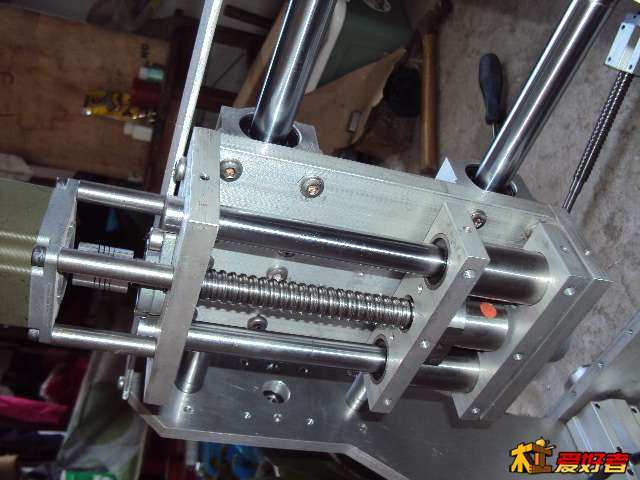

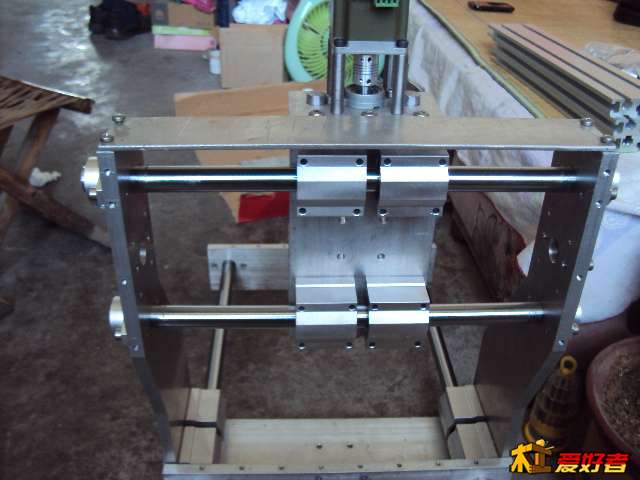

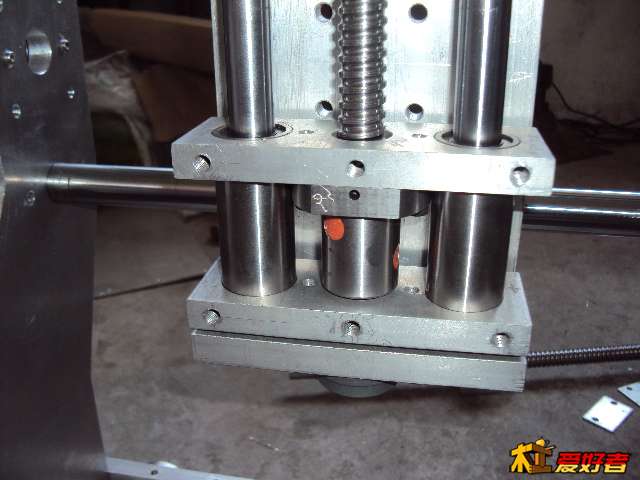

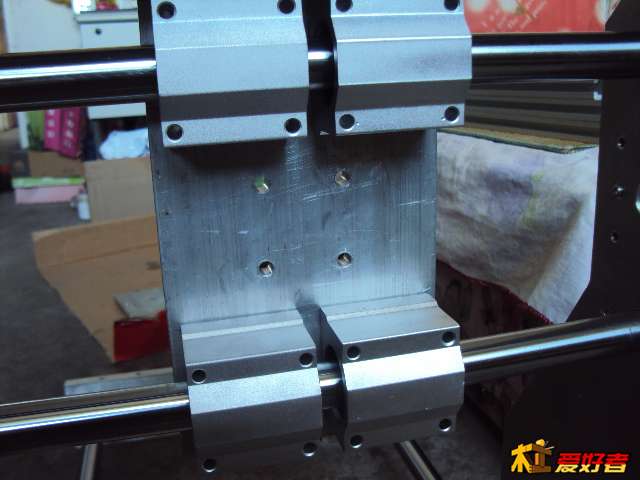

丝杆等附件到货，鸡鸡组装中。。。。。* T2 w7 \: o3 D! n
简单上两张图，明天后天上整机图。。。。

我也在做雕刻机，丝杠还没解决，找了两家，轴端加工径向跳动都10丝左右

bg4lhq · 发表于 2013-8-16 16:32:30

zdkj 发表于 2013-8-10 17:49
( C$ K3 v, x Z$ H h这些铝板有多重，工料费大约多少？

铝板8公斤左右6061 12厚

bg4lhq · 发表于 2013-8-16 16:35:33

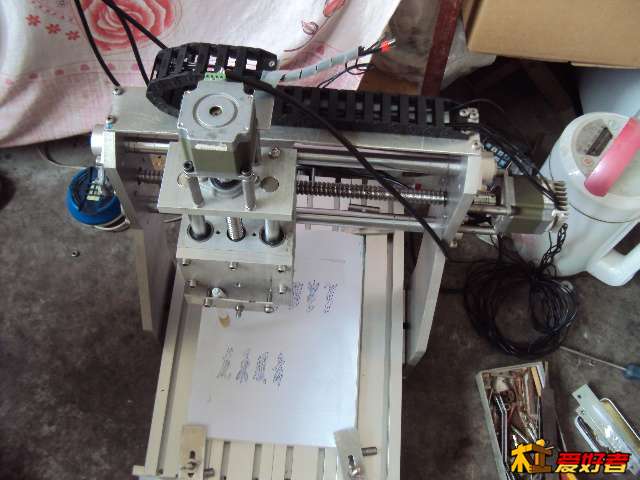

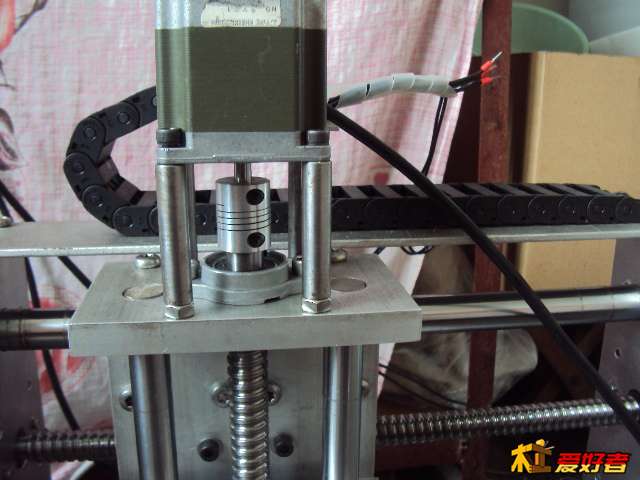

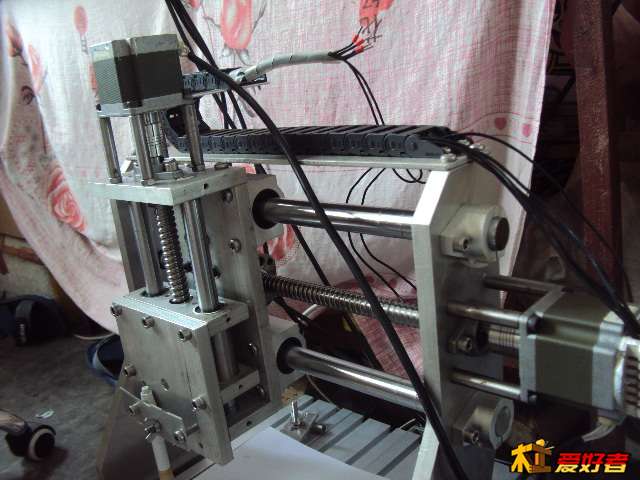

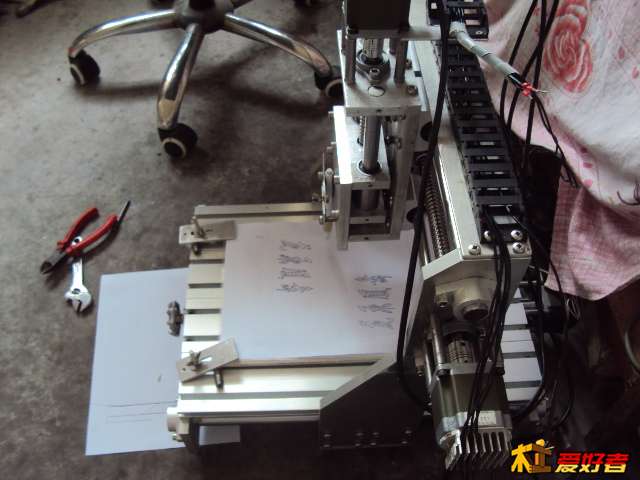

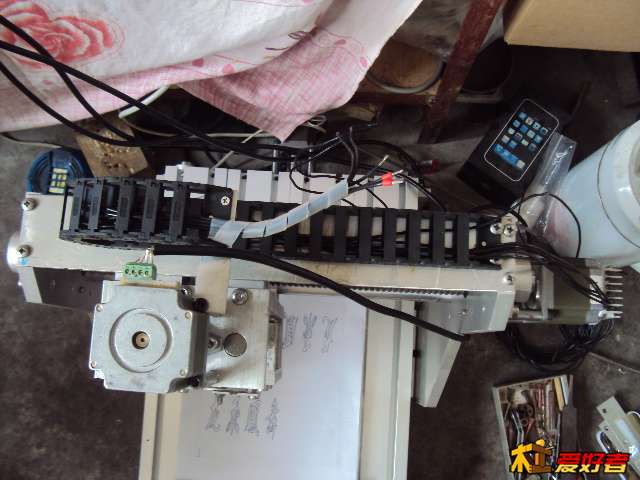

今天做了简单的调整

bg4lhq · 发表于 2013-8-16 16:45:41

我把我的图纸上传，供大家参考。在组装是发现有多处不是很合理，其中Y轴丝杆画短了8mm.最近比较忙，图纸就不修改了，图纸只供大家参考。

huo000011 · 发表于 2013-8-19 22:13:37

精彩，占坐学习

bg4lhq · 发表于 2013-8-21 15:49:50

wenlc · 发表于 2013-10-25 07:46:53

bg4lhq 发表于 2013-7-30 22:19
( x8 S' i8 r7 q9 ~6 L: v! ?! j& j. D驱动PCB每片6元，一共4片。接口PCB 9元，所有电子元件60元。

求連: 驱动PCB,接口PCB，所有电子元件, 謝

freeshishi · 发表于 2013-10-25 09:41:47

不错啊~~~~~~

xiayu9213 · 发表于 2013-11-8 21:26:15

楼主的驱动板和我同一家买的，步电机也是一样的，主轴更是一模一样。

akix · 发表于 2013-11-13 09:51:33

楼主做的真是光屁股坐板凳有板有眼呐

delphidoc · 发表于 2013-11-13 10:07:29

完工了吗？

bg4lhq · 发表于 2013-11-13 17:25:26

delphidoc 发表于 2013-11-13 10:07
$ b/ p! n% X' Y' l( k完工了吗？

总是做做停停的，现在基本完工，正在调试

mfq1974 · 发表于 2013-11-13 22:31:40

求驱动PCB,接口PCB，所有电子元件，谢谢

中原剑客 · 发表于 2013-11-15 13:21:37

lz做的很规范

13011339595 · 发表于 2013-12-11 09:38:51

下载完了，都是乱字，没图啊
