失败的划线器

树叶开心 · 发表于 2013-7-21 12:06:40

pf4 发表于 2013-7-21 10:41 + O h' z0 B! L* v; U4 [+ @+ A0 `
关键是螺丝和嵌入螺母拧紧就不会晃动了。

拧紧用大点力还会动的，因为杠杆原理，拉长部分的力矩比拧紧部分的力矩大了二三十倍。

聪明一休 · 发表于 2013-7-21 17:47:10

用的木头真漂亮。我附近也没有什么木材市场!!

zhzydhu · 发表于 2013-8-9 20:29:40

树叶开心发表于 2013-7-21 12:04 3 {3 k( c+ {/ c
好眼力，做家具剩下的橡胶木指接板下脚料。

造型还不错

曲径通幽 · 发表于 2013-8-13 10:03:42

看图片是方孔宽度大了点，长度差的不多。换木条最简单，不换也可以：1、锯开靠山再胶上（这时方孔的宽度会比原来的小一些了（锯缝去掉了宽度）。这时依靠一个螺栓压紧木条估计不会动了，如果还是不行就用2个螺栓压紧（见2）。2、锯开靠山，使方孔的宽度比木条的厚度小一点点，在方孔左右用2个螺栓上紧（原来中间的那个螺栓不用了），这样就是使用时麻烦了点。但绝对不会再松动了。

木头棒锤 · 发表于 2013-9-6 23:56:37

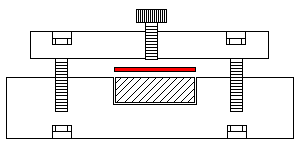

有个比较简单的方法可以使棒稳固：在压紧螺栓与棒之间加一块1mm厚的铁板板，可做成“一”字型，也可以做成倒“凹”字型。这样压紧螺栓的力形成整个面压在棒上。我就是这样干的，我做的是倒“凹”字型。效果相当的好。给个简图，相信能看懂，你是聪明人。

青舟001122 · 发表于 2013-9-7 23:59:58

期盼下文。等结果。

鸿鑫伯 · 发表于 2013-10-30 05:17:15

看着像是黄檀木。

zft1711 · 发表于 2013-12-13 00:18:26

树叶开心 · 发表于 2013-12-13 00:41:46

木头棒锤发表于 2013-9-6 23:56
1 c; ?! K1 u0 U: [ D3 M6 d有个比较简单的方法可以使棒稳固：在压紧螺栓与棒之间加一块1mm厚的铁板板，可做成“一”字型，也可以做成倒 ...

谢谢图示，有空做一个框体4厘米厚的，这样旷量可以很好控制了。
