木工桌+台锯+吸尘器+工具柜组合

辽南盖州 · 发表于 2013-7-20 14:25:58

这个积尘装置真不赖，有想法，

xmygcbyr · 发表于 2013-7-20 15:13:00

太有创意啦！
既方便使用有节省空间，真要向你好好学习。
我没敢向你一样大刀阔斧，只是在精诚台锯边上加一个雕刻机倒装。

小小小木匠工 · 发表于 2013-7-20 17:17:23

做得很好！

njzt · 发表于 2013-7-20 21:03:23

工程浩大啊

njzt · 发表于 2013-7-20 23:52:48

njzt 发表于 2013-7-20 21:03
0 M: E4 b3 p6 w2 X8 F% W$ s工程浩大啊

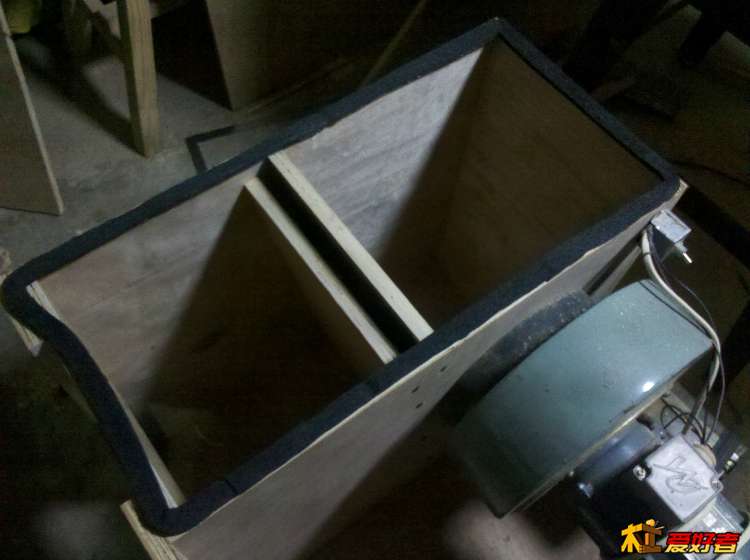

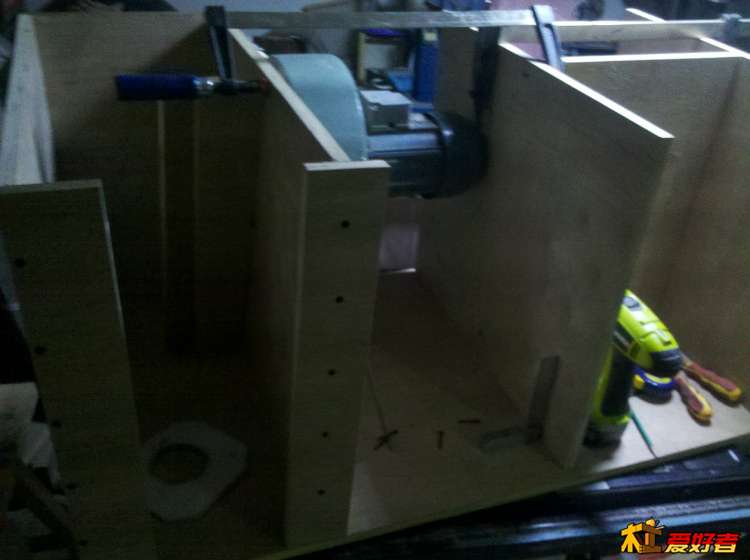

楼主的吸尘部分没看明白风机是怎么装的

好木 · 发表于 2013-7-21 10:30:06

njzt 发表于 2013-7-20 23:52
1 o2 @+ a% j. f7 e+ l. d楼主的吸尘部分没看明白风机是怎么装的

好木 · 发表于 2013-7-21 10:41:36

好木 · 发表于 2013-7-21 10:49:19

njzt · 发表于 2013-7-21 11:00:57

好木发表于 2013-7-21 10:49

看明白了多谢楼主指教

拾豆三pjj · 发表于 2013-8-3 07:54:36

又是圈圈……看不见楼主大作……

好木 · 发表于 2013-8-3 14:04:42

拾豆三pjj 发表于 2013-8-3 07:54
2 W. ~- Q7 T6 u/ P7 j* M又是圈圈……看不见楼主大作……

大作谈不上，拿上来大家共同探讨。
我也看不到了，只剩圈了。刚发帖那阵还好好的。

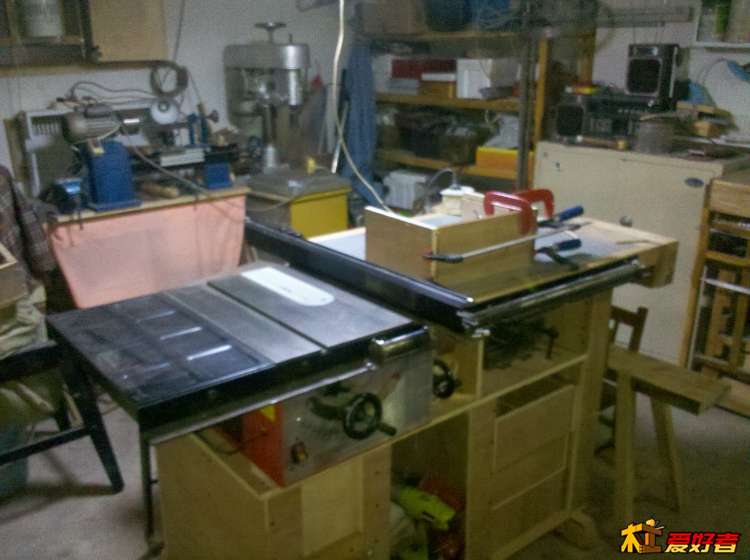

今天数据线没在手，改天再发给你看看。说明一下：做了个木工桌，用的是18厚多层板，把台锯组合到了一起（博业10寸的），利用木工桌做台锯横向延长板。木工桌下有一层储藏+6个抽屉。台锯下面是个多级分离的除尘器，这个图片目前还看得到，就在楼上不远，原理图整理成200K就表达不清楚了，我做了说明。
还没最终完成，因为伏天喷漆效果差。台锯纵向延长板我也解决了，下次一并发出来。

拾豆三pjj · 发表于 2013-8-4 23:54:28

好木发表于 2013-8-3 14:04
g& b0 |6 t* Q7 M9 \1 O大作谈不上，拿上来大家共同探讨。, h! R# ?" y- U" Y! n
我也看不到了，只剩圈了。刚发帖那阵还好好的。. v+ F) @+ I+ e: d: \
今天数据线没在手， ...

谢谢!等图学习

1946hgd · 发表于 2014-4-21 00:31:01

好木发表于 2013-7-19 23:11
8 ?3 G" s' y+ u3 v& Q/ i发图还不熟悉，重了这么多，sorry。有一张最关键的图怎么也传不上来，单独来一下吧。
. Z) _( s; I+ m! t- {这个就是吸尘通道，锯 ...

为什么我看不到图啊

好木 · 发表于 2014-4-21 00:45:23

就是这样，效果图有一张

好木 · 发表于 2014-11-21 20:46:47

好木发表于 2014-4-21 00:45
: [" h) Q1 K6 D, t" U2 c就是这样，效果图有一张

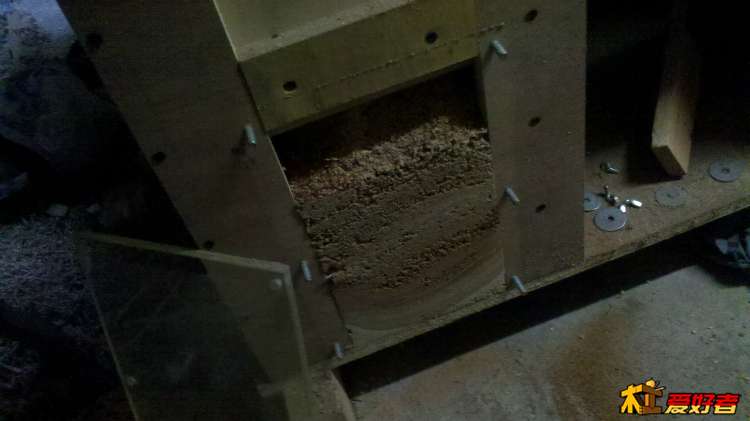

因为灰斗有些小，木屑容易积聚到机器内，现在又改了。
把中间的两层斜板拿掉，把落灰口扩大，在风机入口加装了一个汽车空滤（可拆卸式）。好用多了
