求助：怎么拆台钻夹头和轴承？怎么保养台钻？有大图

limy

上周买了个旧台钻，通电起速有点困难，并有点异响（主轴位置，拆皮带后单电机转动没异响）。于是乎，拆下看看做做保养（买家说轴承需要加黄油）。

第一次拆台钻，论坛学习了下，但是知识还是远远不够。主要卡在拆钻夹头和拆轴承上了。

一、钻夹头

见图，钻夹头标B16，应该是锥柄连接。也观察夹头内部无螺丝，但里面有缩颈（见图，最窄初6.5MM）。
于是，先泡一晚煤油，拿6厘不锈钢拉爆的芯插进钻夹头里面，胶布粘不让掉出来。拿住夹头，朝地上捅。拉爆芯弯了夹头也纹丝不动。
于是，买个3寸拉马，见图，拉马受力，把下边3颗固定螺丝都折断了，夹头还是纹丝不动。

没办法了，请教下大家看有什么办法拆下来吗？————我拆夹头主要是想拆屁股后的轴承，实在不行就不拆轴承出来，直接往里面抹黄油了。

二、轴承

见图，轴承在锤一一条线上一共四个，上面有2个是固定在外壳上的，套住主轴的花键轴的，下边2个是主轴套筒的上下端的。

轴承的外面都有卡簧，但是拆了卡簧，想把轴承取出来也是纹丝不动的。这个不知道怎么拆望有经验的人指点下。————拆这个也是未了加油保养和看看是否要更换的。如果实在拆不出来，可否直接撬开轴承防尘盖抹黄油？

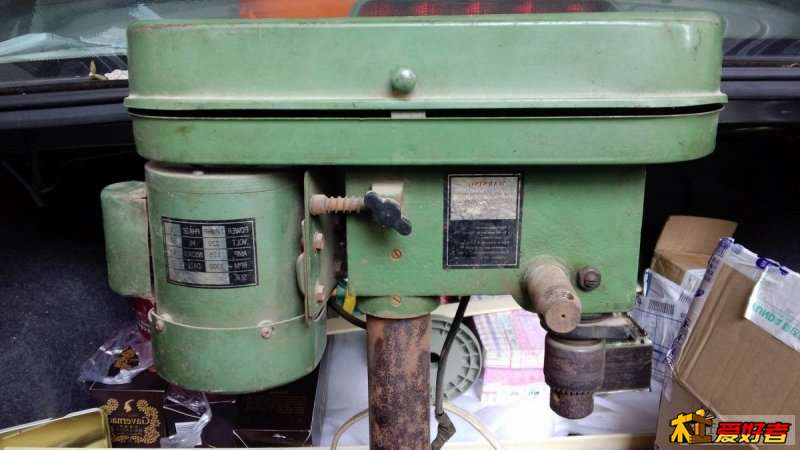

台钻样子

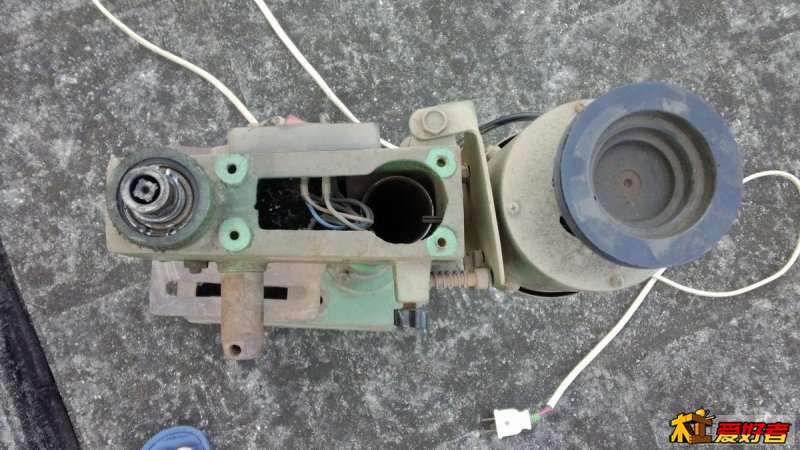

俯视，左边的皮带轮已经拆除，看见花键轴套和轴承

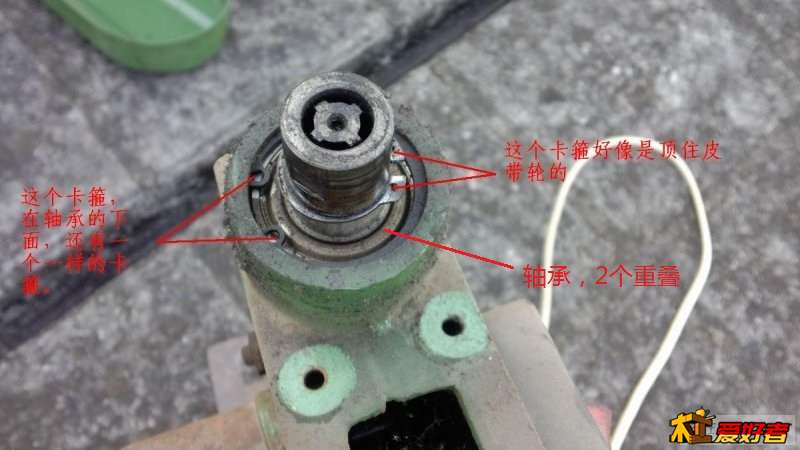

花键轴套和轴承，卡簧我后来拆了，但是轴承和外壳还是咬死的。非暴力难拆出，这个不拆出来重叠的2个轴承就不好上黄油，上面的这个还好买下面的就不知道怎么上油了

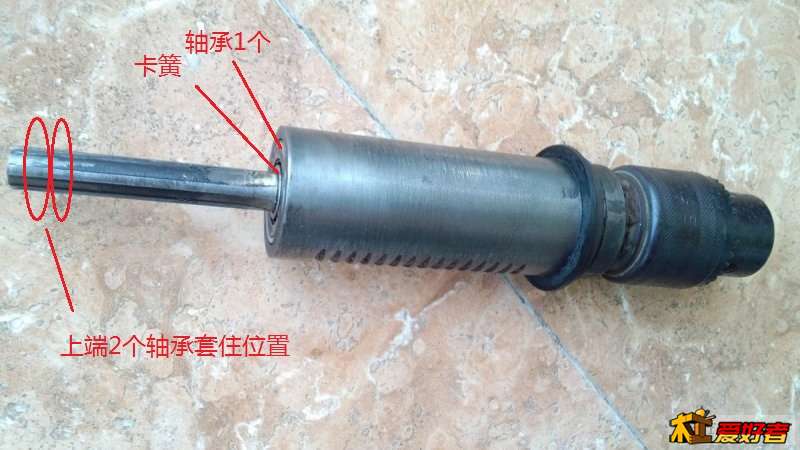

拆除来的主轴和夹头

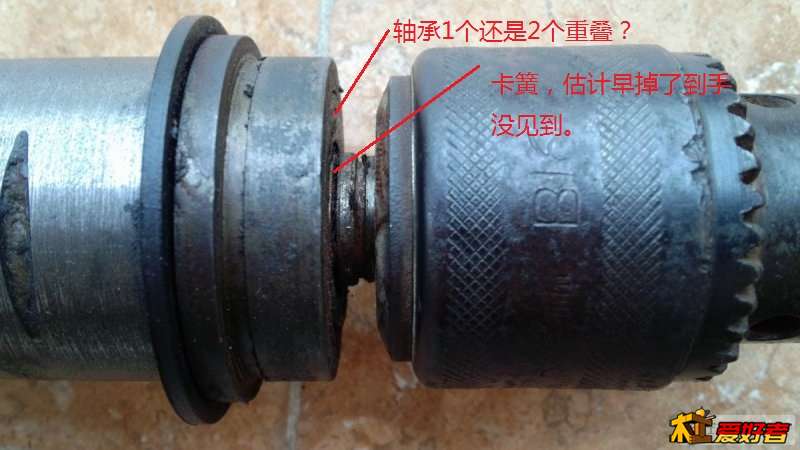

夹头与主轴连接处，没看见可以下扳手的位置，夹头标B16可以断定是锥柄连接的

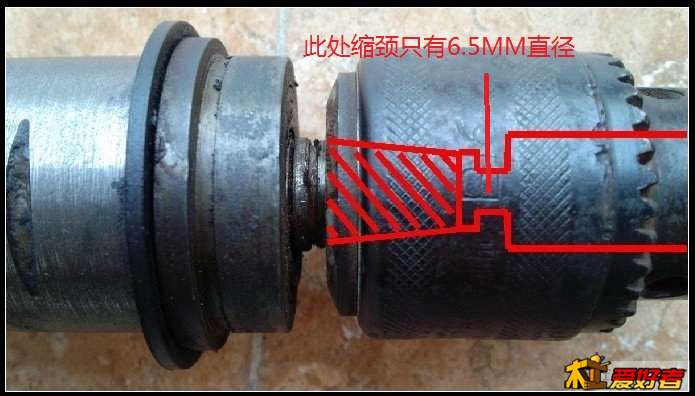

夹头本身的通孔不是全部13MM的，中间缩颈只有6.5MM

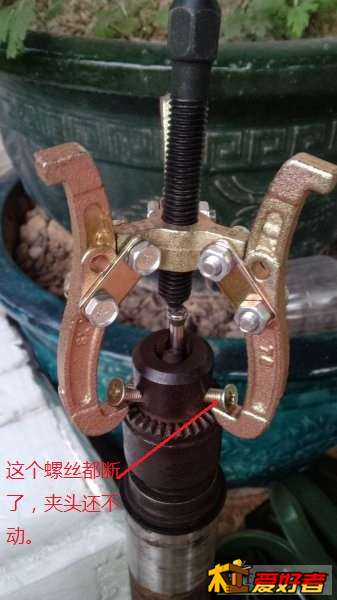

三抓拉马，拉马是够力的，但是下边3颗螺丝不够力先断了，下边除3个孔也没其他好手里的点

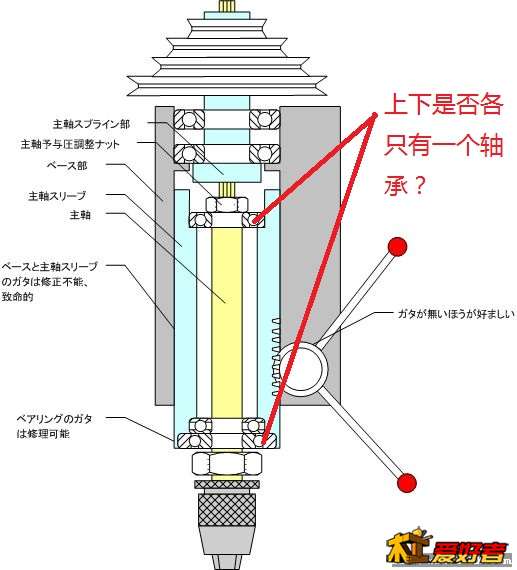

剖面和这个大致相同的

shyboy

买不起 台转

树叶开心

多泡几天煤油试试吧，或者那三颗螺钉换高强度的，然后拉马更暴力点。。。

limy

树叶开心 发表于 2013-7-15 10:36
多泡几天煤油试试吧，或者那三颗螺钉换高强度的，然后拉马更暴力点。。。

3颗螺丝那里，想换个大一点的不锈钢螺丝，刚好塞进那个孔的来。

wjyan

我知道车床的尾顶尖是用三角的楔铁打出来的，钻夹头也是60度锥柄的套进去的，用楔铁试试吧

电子应用

拉马拆夹头,头一回见识了..
同意5楼的观点,,也是正常拆装方法.台钻也是这个方法拆的.

limy

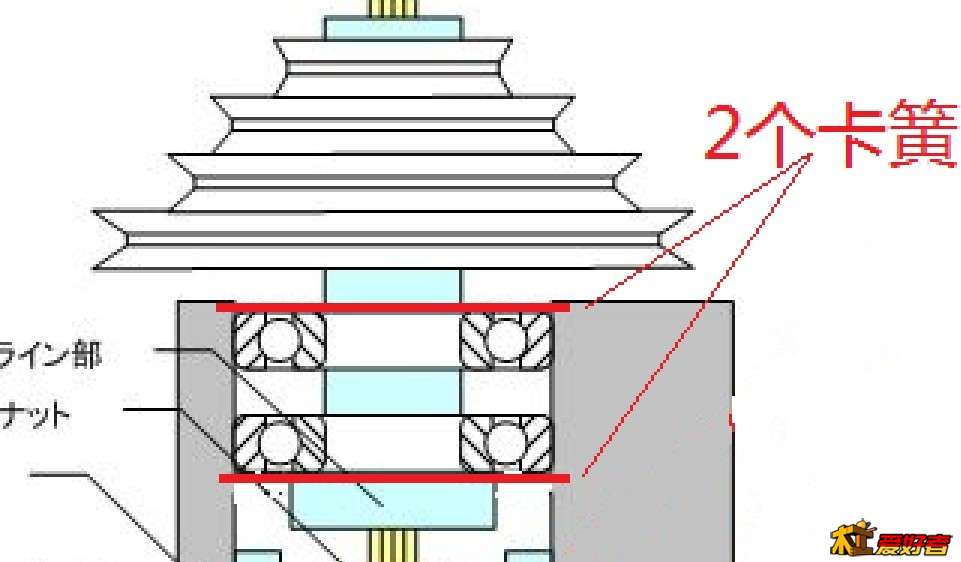

花键轴的轴套，2个重叠的轴承，上下各一个卡簧，上面的我已经卸掉，下边的在机壳深处，直接卸卡簧没这么长的卡簧钳伸进去，如果要2个轴承都上油，必须要取下2个轴承。
我卸掉上边的卡簧后，可以从下面敲，从上面出来吗？

limy

wjyan 发表于 2013-7-15 11:20
我知道车床的尾顶尖是用三角的楔铁打出来的，钻夹头也是60度锥柄的套进去的，用楔铁试试吧

因为已经咬死了，拉马的力量也没分开，锲铁的话，要用力敲，我担心影响主轴精度就不好了。

maron

用斜铁吧，因为用斜铁的时候的敲击会震松生锈的结合处，更容易拿下来。

未来老木匠

我也刚捡到了一台，静候大师讲解!

kander

我换过钻头夹，用开口扳手卡住钻夹，用手锤一敲扳手，就掉下来了。装时，平台放木板，套上夹头，往下压，就装好了。

江机南

钻夹头用锤子使劲敲，一震就下来了，拉马是拉不动的。

一代天骄

夹头用管钳卸

qqman

放点WD40，估计是锈住了~~
