Diy 微型车床

wsrf911

成本很高呀，玩的是乐趣吧

疯狂乌鸦

真牛啊，目瞪口呆

whu888

楼主太强大了
- i/ Y. w; e1 |2 Q" f8 ?: I

a4428

有两个问题想问一下楼主  卡盘和卡可不可以倒过来 为什么 还有就是电机和床身在一起会不会产生共振

zp615

真的很好。两个字佩服。三个字真佩服。楼主辛苦了。详细的介绍。受益匪浅。

tzxk

你的领悟能力很适合搞机械设计，虽说您的DIY的性价比不高，但你从中获得的知识和经验是用钱买不到的！
: B# j( [3 L. d7 E- b- O' H( h+ W

folly

牛的一毛！

老4

很好，得顶。

大道

做得真好啊，楼主请问这几样配件叫啥啊，某宝搜不到啊

casper_163

大道 发表于 2014-2-7 18:25
) `* F+ I1 f( i3 E! Q做得真好啊，楼主请问这几样配件叫啥啊，某宝搜不到啊

% [* E! J: L! T- l" f/ B多谢关注~！
. |4 q7 I6 ]+ p+ x* N0 G从左到右：
手轮（带把手）、外球面轴承立式支架、T型丝杆。
光轴支架（立式）、镀铬光轴、直线式开口滑块。
有任何疑问，随时留言，我会尽可能及时回您~少走弯路。
& B) @9 W: x2 T; z

大道

谢谢楼主的回复，现在就差这个了，丝杆的直径用多大合适呢

casper_163

大道 发表于 2014-2-8 22:05
" H8 ~/ u3 T0 L! \; L. W6 y8 v6 b谢谢楼主的回复，现在就差这个了，丝杆的直径用多大合适呢

这个在最后的清单里面有写：
/ I+ \5 g- q% DT型螺杆 直径16mm T16*250mm 两端精加工 22元
9 Y) y( d7 @5 G3 b+ J  w! `/ @2 u' B梯形螺杆配套Φ29*L25螺母 8元

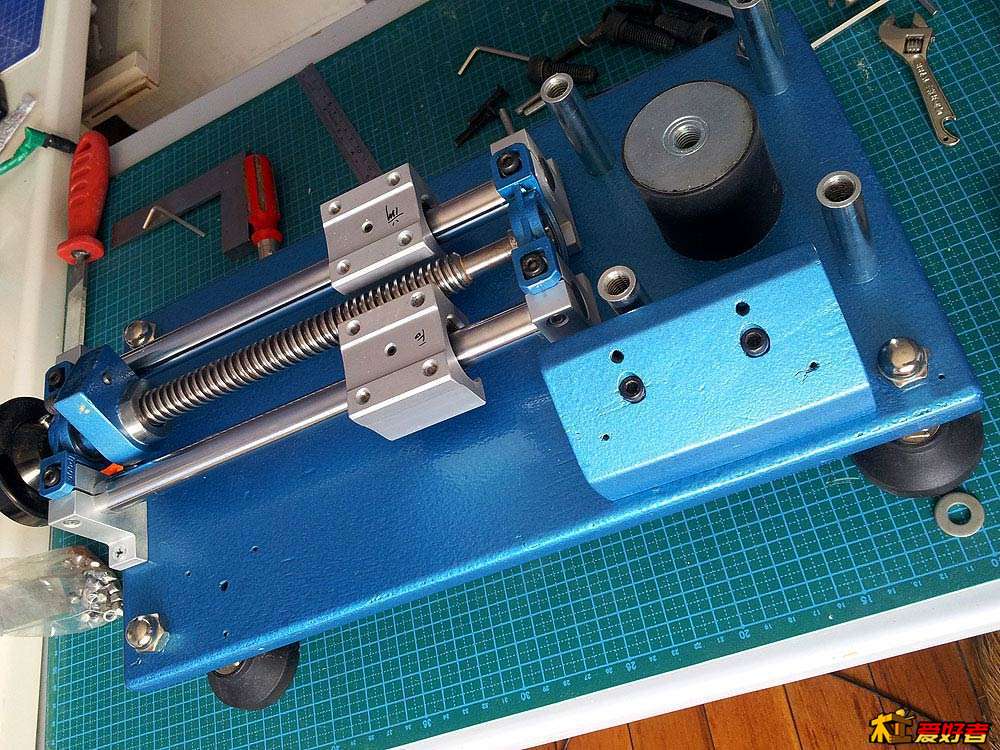

您画上的部分就是螺杆的配套螺母，您看看下面这张图，中间的部分就明白了，是在螺母外面做了一个木头的外形（上面平面下面是半圆，为了配合尾轴的拖板缺口形状）。

$ [- B+ `0 b. c
下面这个是使用时的状态。
/ u4 L/ P+ X& @0 Z; K, |6 Y9 Y
( S2 o1 t! ]3 c9 U

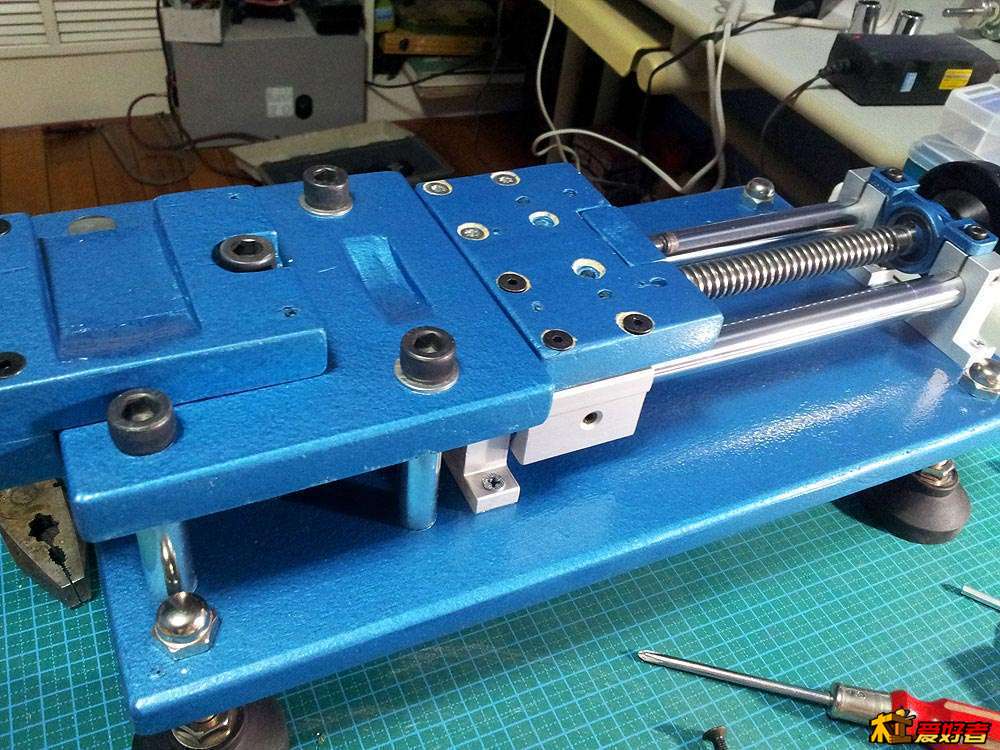

注意下面这张图片中的尾座拖板（有8个并排螺丝孔的小板，注意后面堵住缺口的小块，就是这个零件的上部平面，用螺丝和小托板链接的，可以退出螺丝，就和小托板离合了）。
, r3 P& U1 [8 W! `) k

大道

casper_163 发表于 2014-2-8 23:51
8 r+ y1 D4 z% }% [3 e这个在最后的清单里面有写：
- Y4 h6 ~5 g) g9 d1 {T型螺杆 直径16mm T16*250mm 两端精加工 22元
梯形螺杆配套Φ ...

谢谢楼主，最后一个问题，比如夹着跟木头车的时候，不固定的话应该会松动的吧。如何固定丝杆不松动呢

滨腾如海

很好的教学贴

casper_163

大道 发表于 2014-2-9 19:32
8 p7 p! q; ?" x1 g, s$ A谢谢楼主，最后一个问题，比如夹着跟木头车的时候，不固定的话应该会松动的吧。如何固定丝杆不松动呢

. c1 Q8 a* F6 z4 G7 g( f. h' ^只要把丝杆摇止夹紧木料即可，主轴转动不会影响到木料松动的，丝杆不需要任何预紧。
