新手弄个电圆锯电木铣倒装台

驴次郎

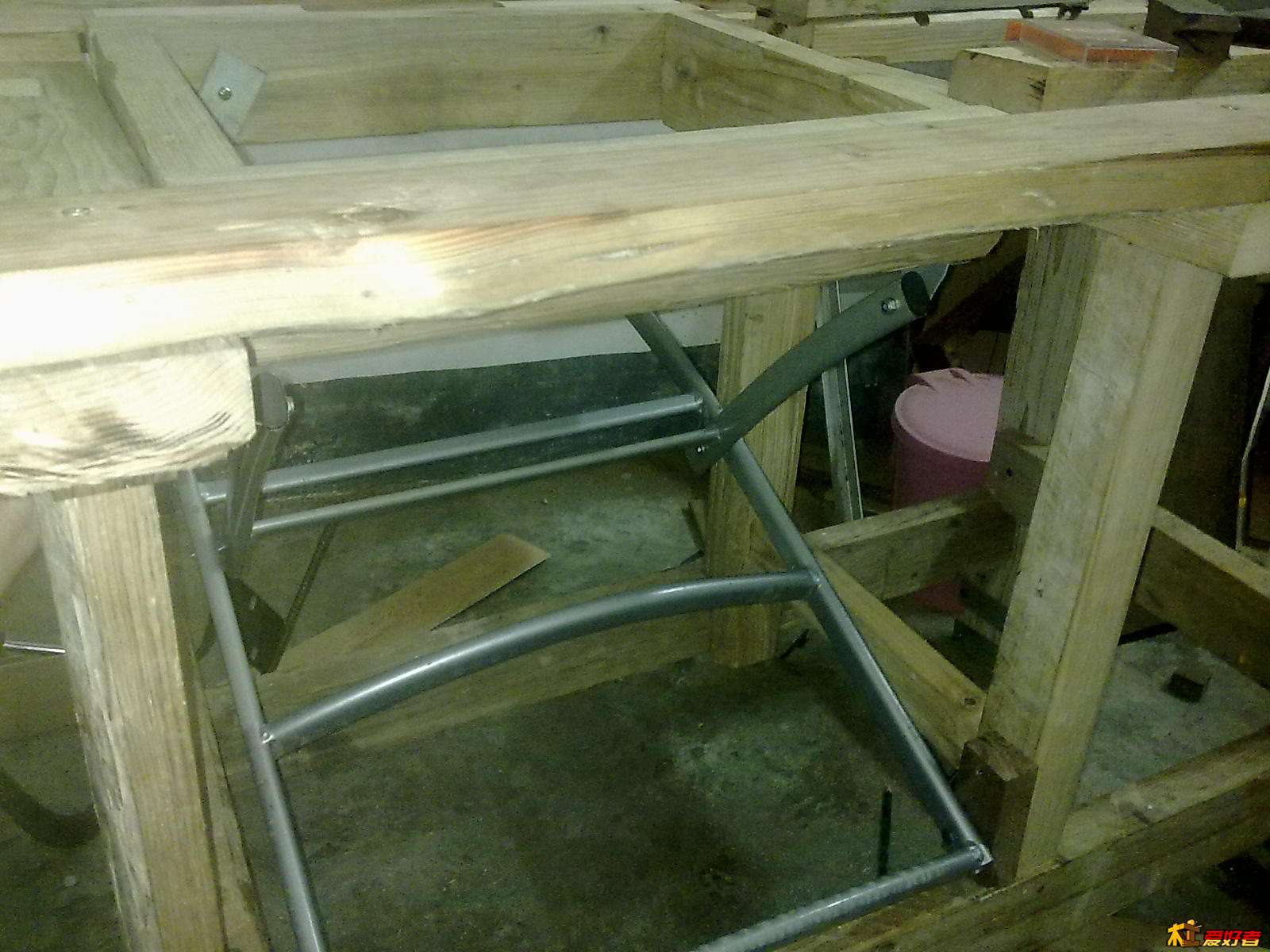

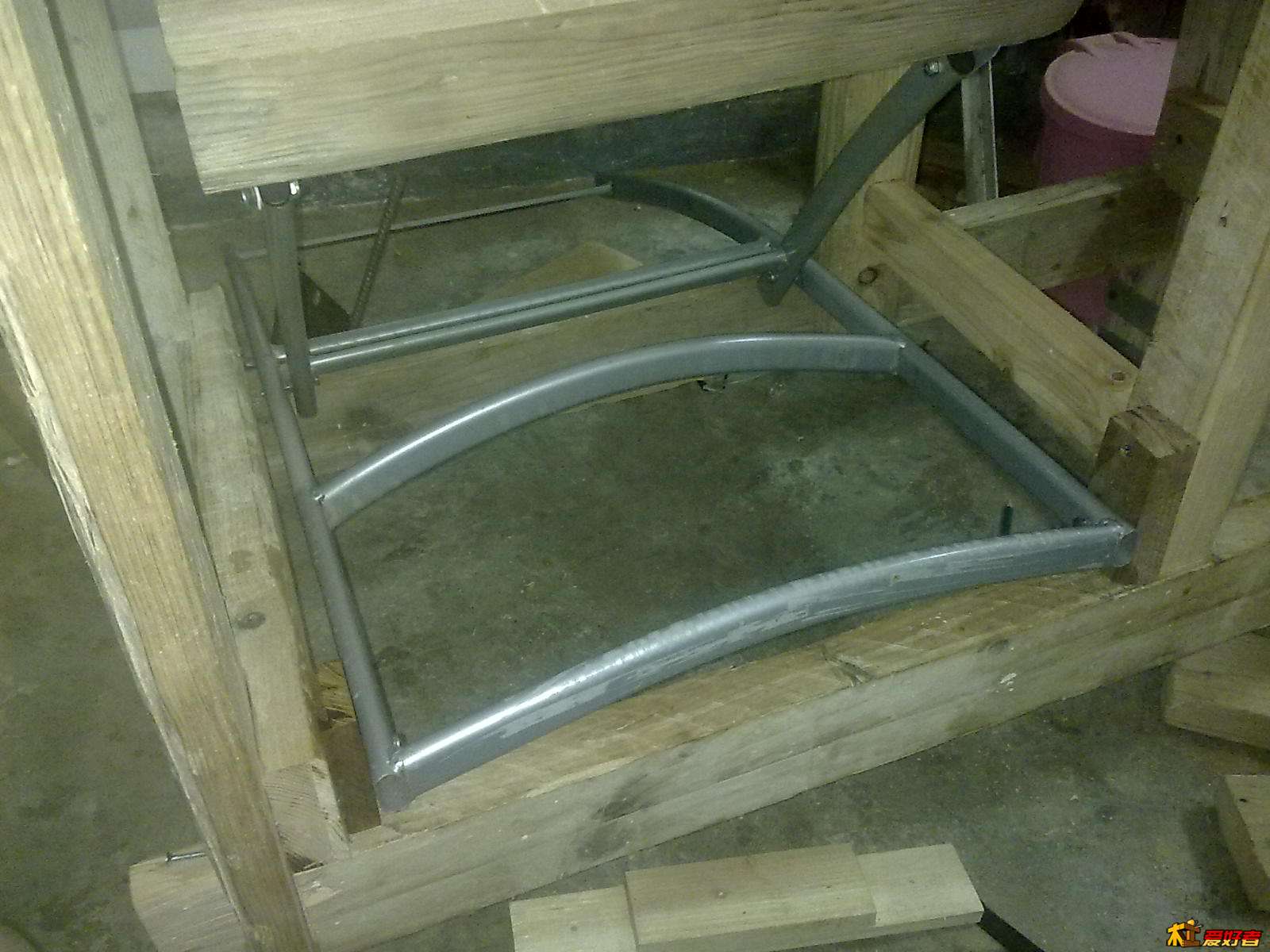

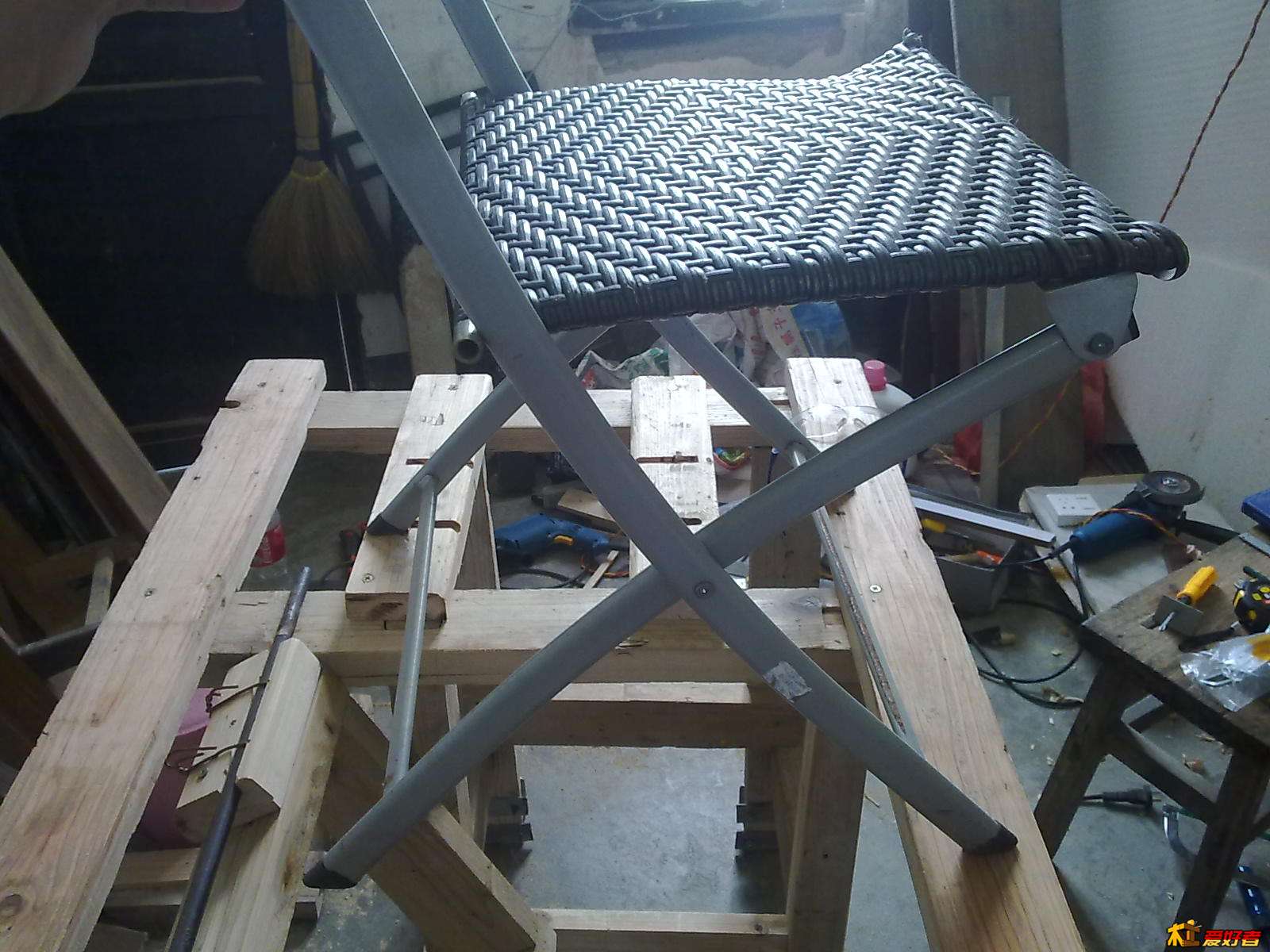

:lol  从坏了的小椅子得到灵感，升降结构方案确定~
0 r; F" P; ]9 }% u% i
! _0 }6 n1 I: z5 _0 a) C1 N* u3 S
4 i- P2 f) C6 [7 F: @9 |) ?: x$ d+ ~雕刻机蹲坑就位！上板就能用，还得弄二合一靠山 ，锯铣两用{:1_212:}

驴次郎

% f) Q5 h$ q9 P: n" o. u

不务正业 发表于 2013-7-5 07:32 [url=forum.php?mod=redirect&goto=findpost&pid=3372184&ptid=210830][/url]
到装板多少钱在那买的。

当时随手整的图片
包邮六十来{:5_316:}  定的是8mm 撕掉表面的纸，貌似减了点

驴次郎

xintaibinguan 发表于 2013-7-5 09:15
学习中，需要详细资料和尺寸

长110cm  宽74 高貌似是70来左右     高度是以前用的倒装台的高度，是一个书桌，已经扔掉了，被我摧残的面目全非，不过得到了不少宝贵的数据     宽度是测量门口得出的，毕竟这货得能随时从房间搬出去

驴次郎

由于木条上面有钉子，不敢上电刨，，其实是太吵太吵，手上便宜的木刨也不是很给力，于是弄了铁刨一枚，，，学艺不精，表面不够平！  只好靠后期的修补了，木条太厚云石机倒装后搞不定，放弃直接按住了切~ 火候不到，精度没办法保证，还得修修补补，各种无下限的错误{:1_220:}，，
6 V/ v' d; @. _) T7 d
6 T# y" o. a# `% x好在榫卯还是很给力，做完没加钉子已经挺稳了~~
0 j8 Z3 y) x: D/ B* E由于精度没办法保证，靠山估计得切一次固定一次，，到时候弄个测量锯片到靠山距离的组件补不足
+ o3 \7 k- R# K  |" j* y7 u
diy没办法，做啥都得留余量

EPVBFTJ

看着不错哦！几时完工上图看看哦！怎样看你也收了一下龙牌打磨机！怎样好用吗！？用久了手会不会振到手麻？？

驴次郎

# H; ?- \$ b4 a! X5 P

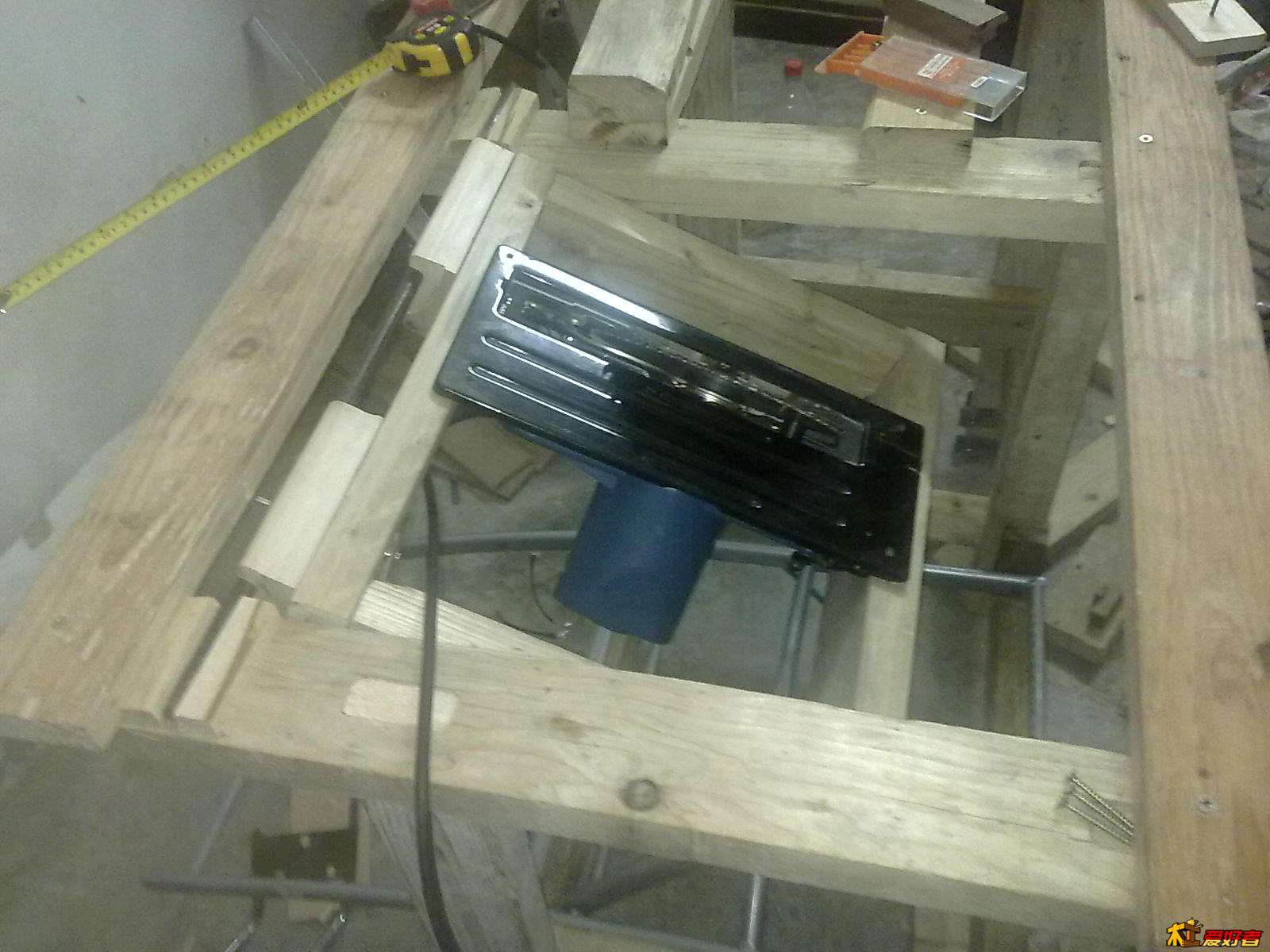

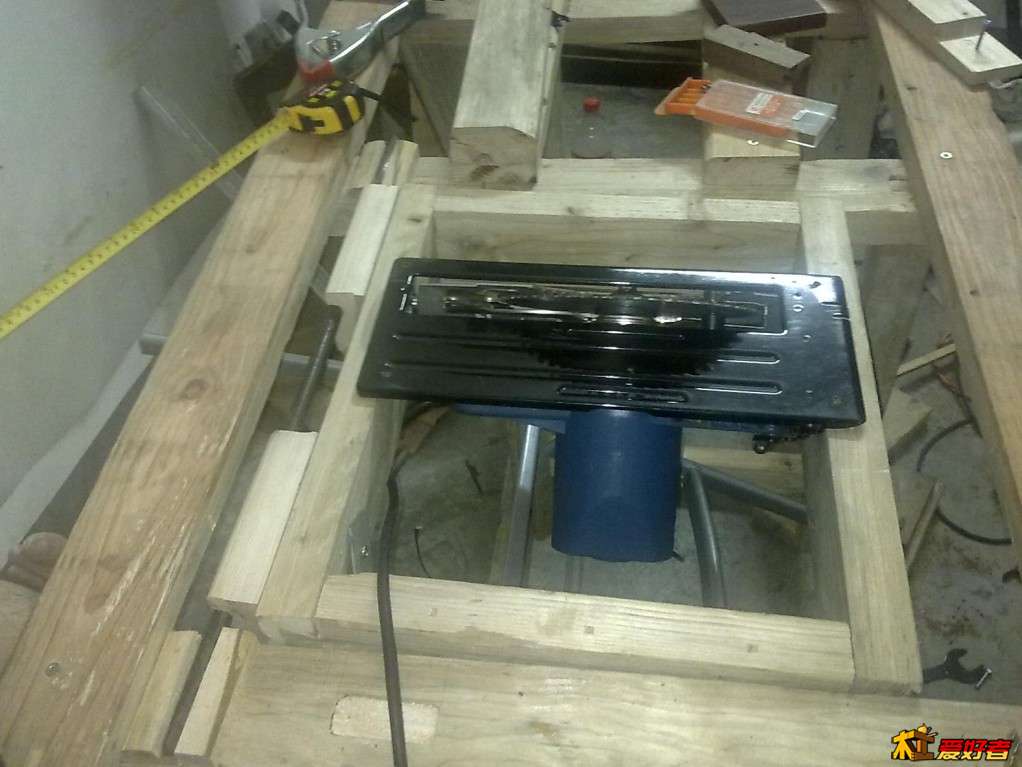

6 p/ r4 Z" |! _, u7 {2 y打了几个孔，好容易装好了，计算了好几天最后选了这个结构

0 s" n# R/ Q# |5 A8 x! z' k0 ]伸脚勾住抬一下，拍个照片就这效果 ，一开始计算错误，，木框的宽度正好是斜切的两个轴的长度，没把斜切的蝶形手扭螺丝算进去 ，不拆掉放不进去，懒得开槽
) [; f: s; E  e3 e: `干脆卸掉了，因为电机还要从下面用材料托住，索性连斜切一起做

0 N5 q) b6 O% E3 K8 E买不到密度板，准备把废旧的电脑桌切了凑数  过阵子买大芯板加防火板贴皮好了~

明天开始做滑轮组和升降摇杆，，还有升降木框的固定，，又得费一番心思琢磨~

驴次郎

EPVBFTJ 发表于 2013-7-5 22:52
看着不错哦！几时完工上图看看哦！怎样看你也收了一下龙牌打磨机！怎样好用吗！？用久了手会不会振到手麻？ ...

: h' o% n/ a9 ^$ U& N" E, \: C感觉还可以，挺便宜根群里商家买的，，感觉是精磨用~~ 什么时候碰上便宜好用的砂光机再收一个粗磨用~声音贼大，不过不刺耳

希望早点完工，， ~

3 \2 v& a1 h1 C, Z* I5 V先玩玩，迟早都得重做，，弄简单一点的构造，上梯形螺杆升降，稳固也方便
' Y& d9 I1 y0 z
$ S) ]/ ^; p0 z% r, I/ Z: l& ?/ v3 W

驴次郎

0 Q! S! q6 x( e6 g: k$ m
没有台钻真不容易啊，什么时候收个西湖玩玩吧，刚网上入了550w离心风机，开始查吸尘系统的资料 ，带着防尘面罩贼不舒服

EPVBFTJ

驴次郎 发表于 2013-7-7 23:41
. l6 ]0 ~8 |' B3 N' ?感觉还可以，挺便宜根群里商家买的，，感觉是精磨用~~ 什么时候碰上便宜好用的砂光机再收一个粗磨用~声音 ...

  C+ i1 W: X2 S9 h/ t; B4 T# d3 @哦我也想入收不过不知好用不！谢谢你的评测！呵呵完工记得上图哦！
2 F+ U/ z# Q5 V7 D+ }* w& I$ i

szxbeluga

学习中，请继续。

驴次郎

圆锯升降不做了，不大实用，升降可以用其他方法代替，准备上推台代替升降，斜切保留，原来的想法对精度影响太大，即使完成也会在微调那疲于奔命得不偿失，果断放弃
" r0 ?4 A% v. l: v
这几天一直在做旋风集尘，灰尘实在受不了，房间太小了，:dizzy: 工具柜有点高，，先给底部加宽，然后背面弄些架子放东西用，还没完工，集尘试了一下，，吸力凶猛，吸尘口能贴地板上:D

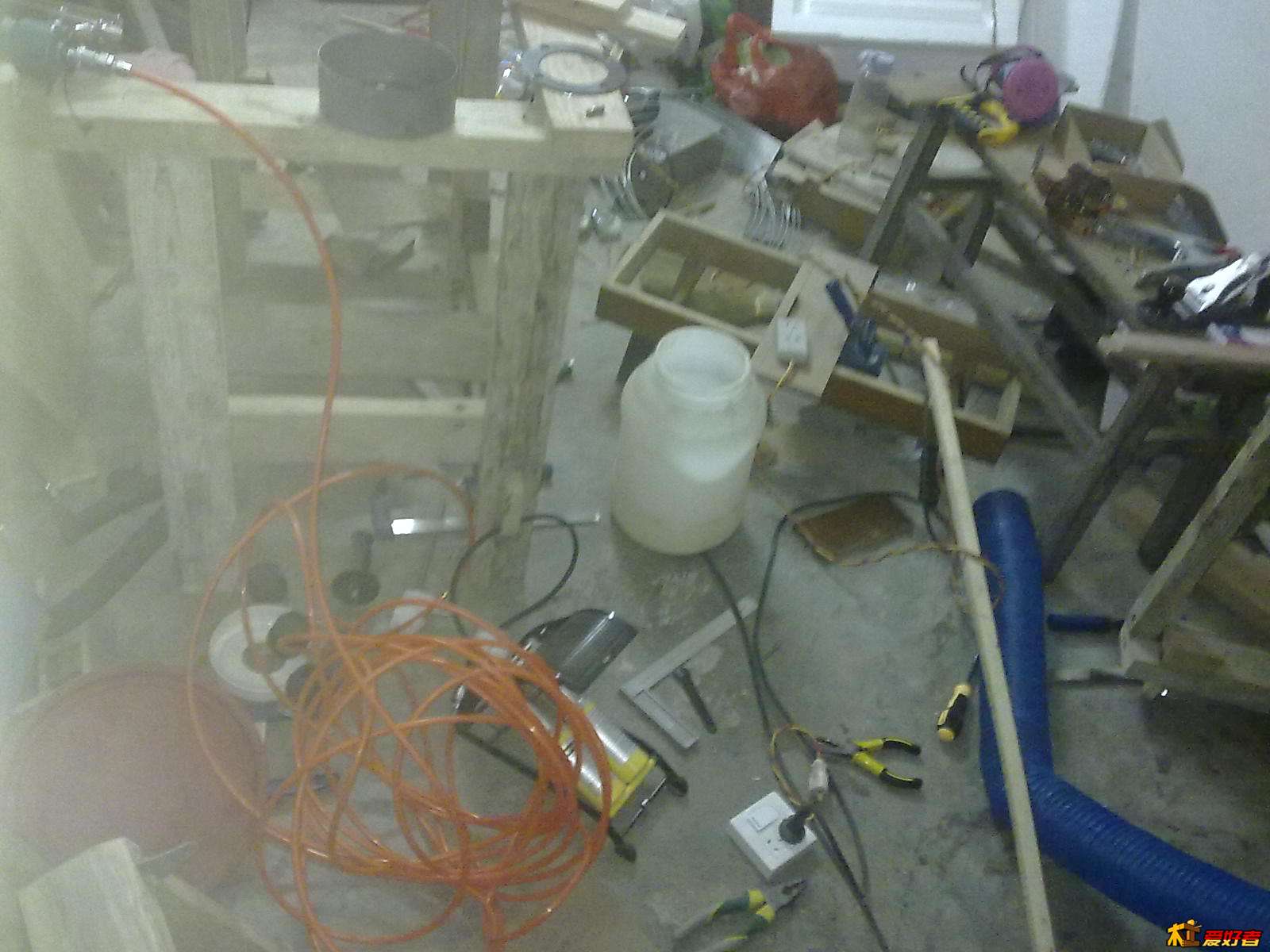

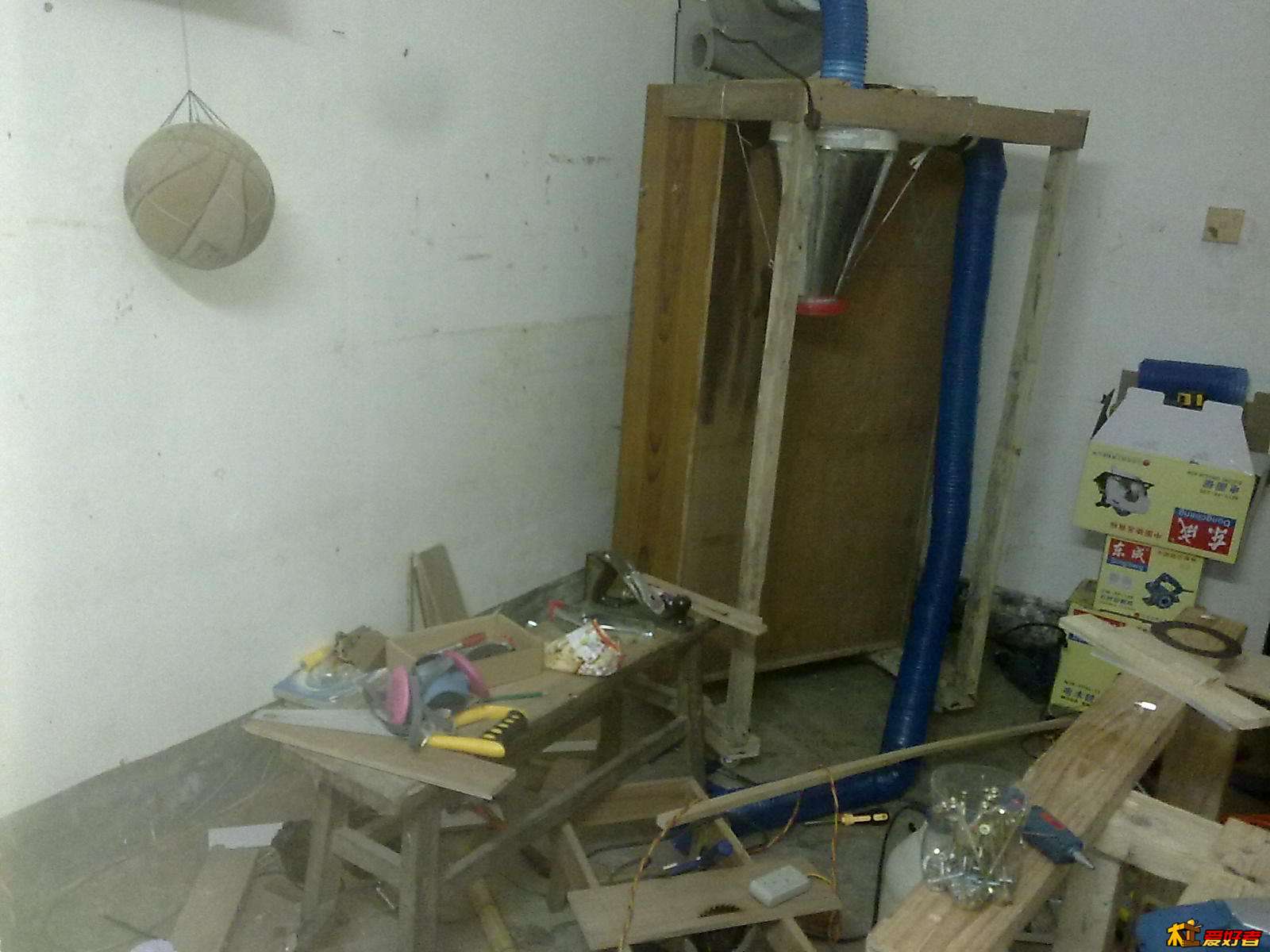

乱糟糟的房间
1 n/ ^. n# [  e( q2 u: M' T9 k

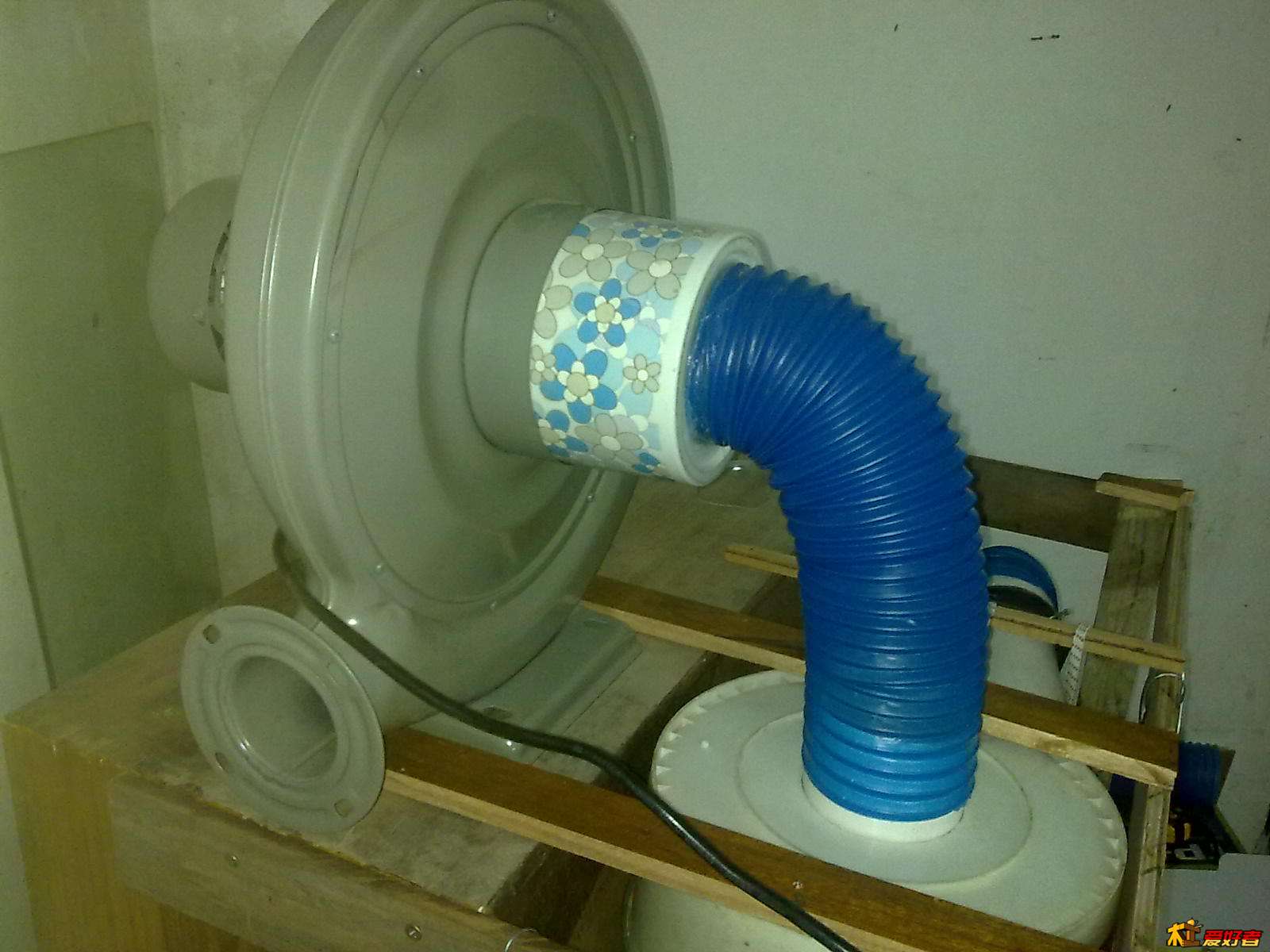

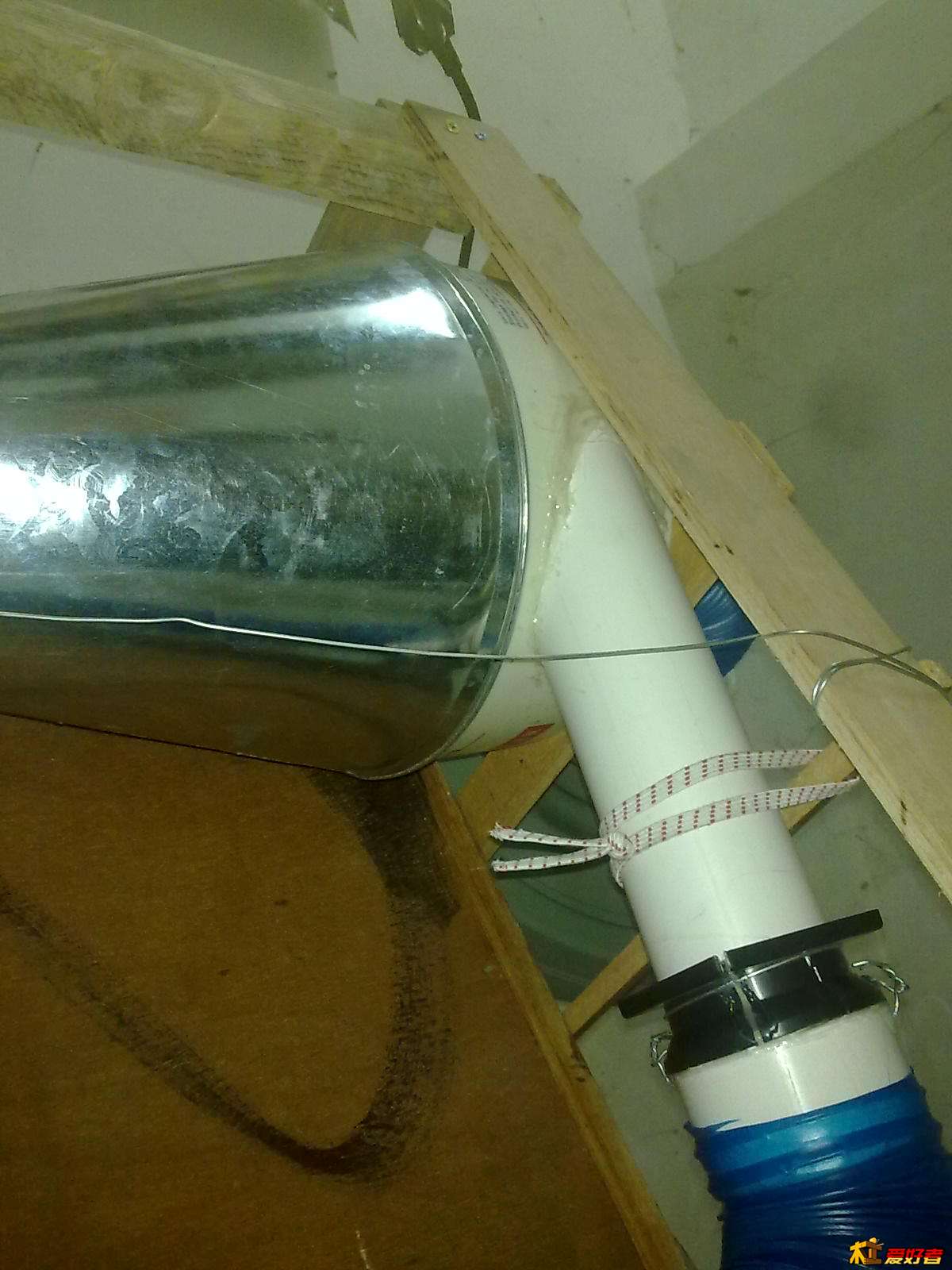

风机接头，用的纸巾筒
4 K* ?& M2 I& L: P$ n8 F* c/ `锥形桶买的漏斗，，20元，让师傅切了底部的口
圆桶用的是胶桶底部切的，挖个洞
进风口太长了 ，凑合吧 不剪了   吸尘管用的抽油烟管，直径正好九公分，，接上pvc管正好，运气不错，diy最头疼选料:Q
用掉了不少热熔胶条，一根铁丝两边拉住锥形下端
* D% ^9 _9 C: X/ ^4 o) _
风机550w~315 管子20 锥形桶20
9 m9 s6 }8 o$ |, ~

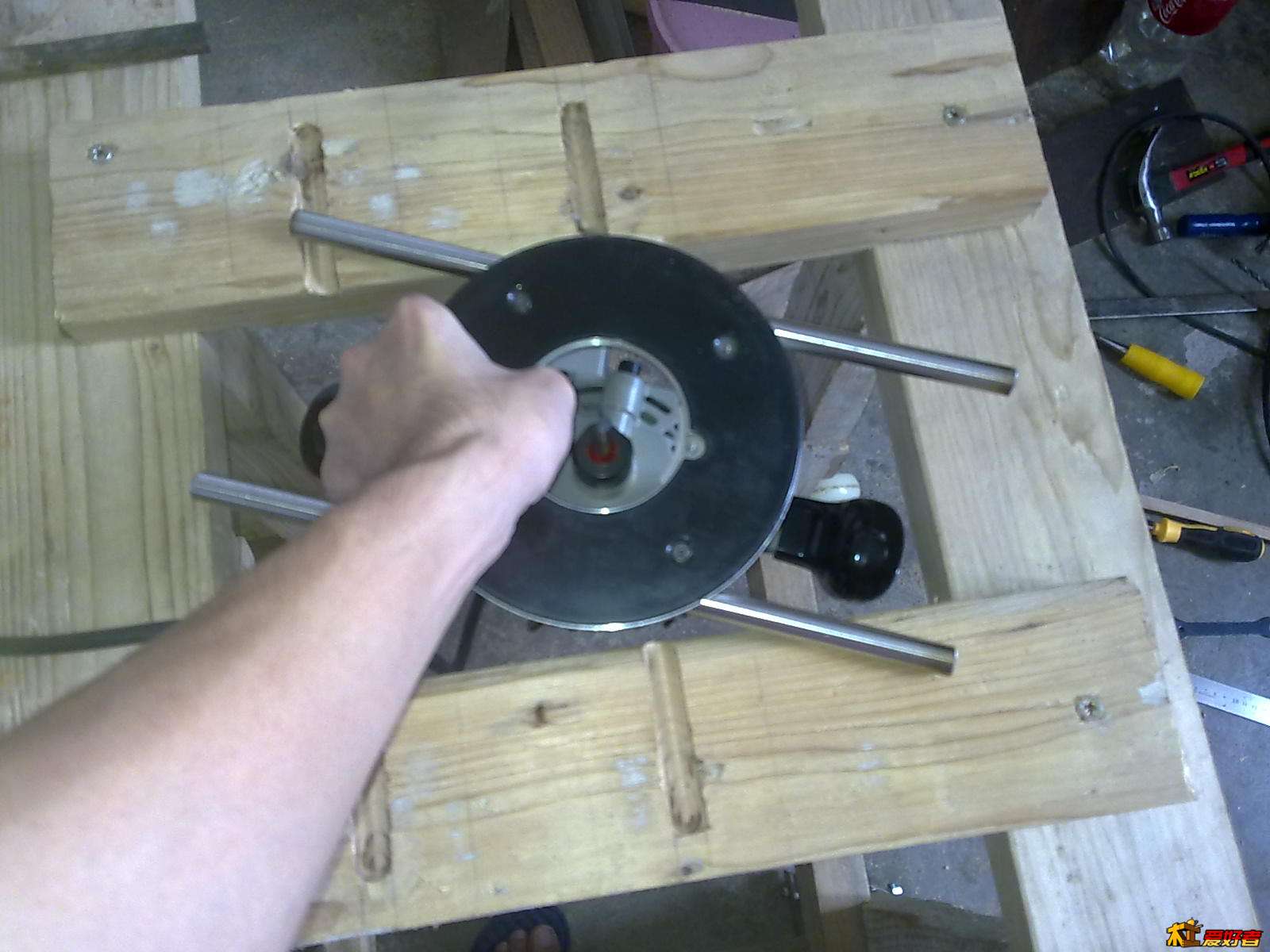

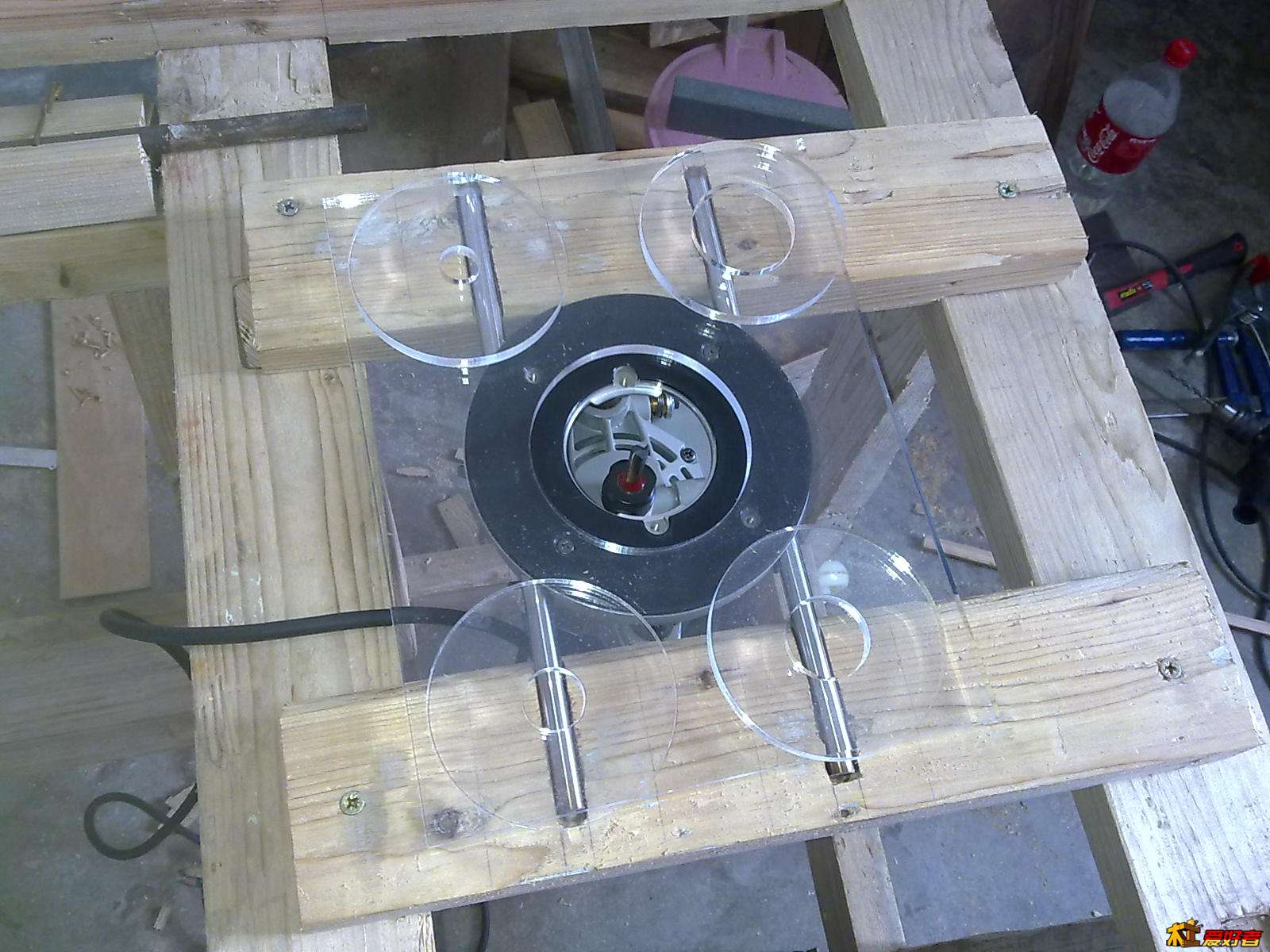

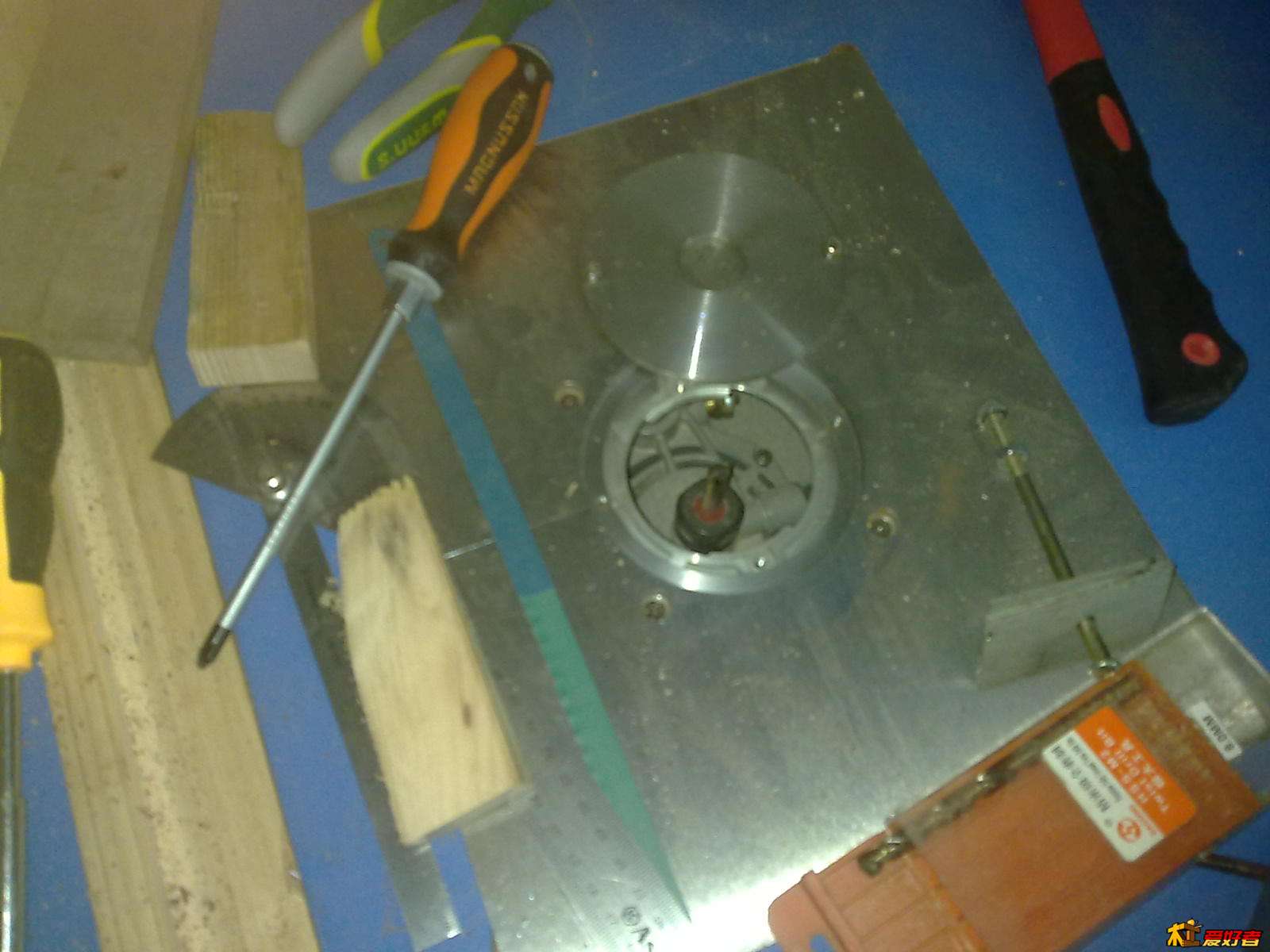

继续做圆锯倒装~~入了知青木工的雕刻机倒装板 ，看看有没有可能加丝杆做雕刻机升降
, n, Z7 n" H, C: _

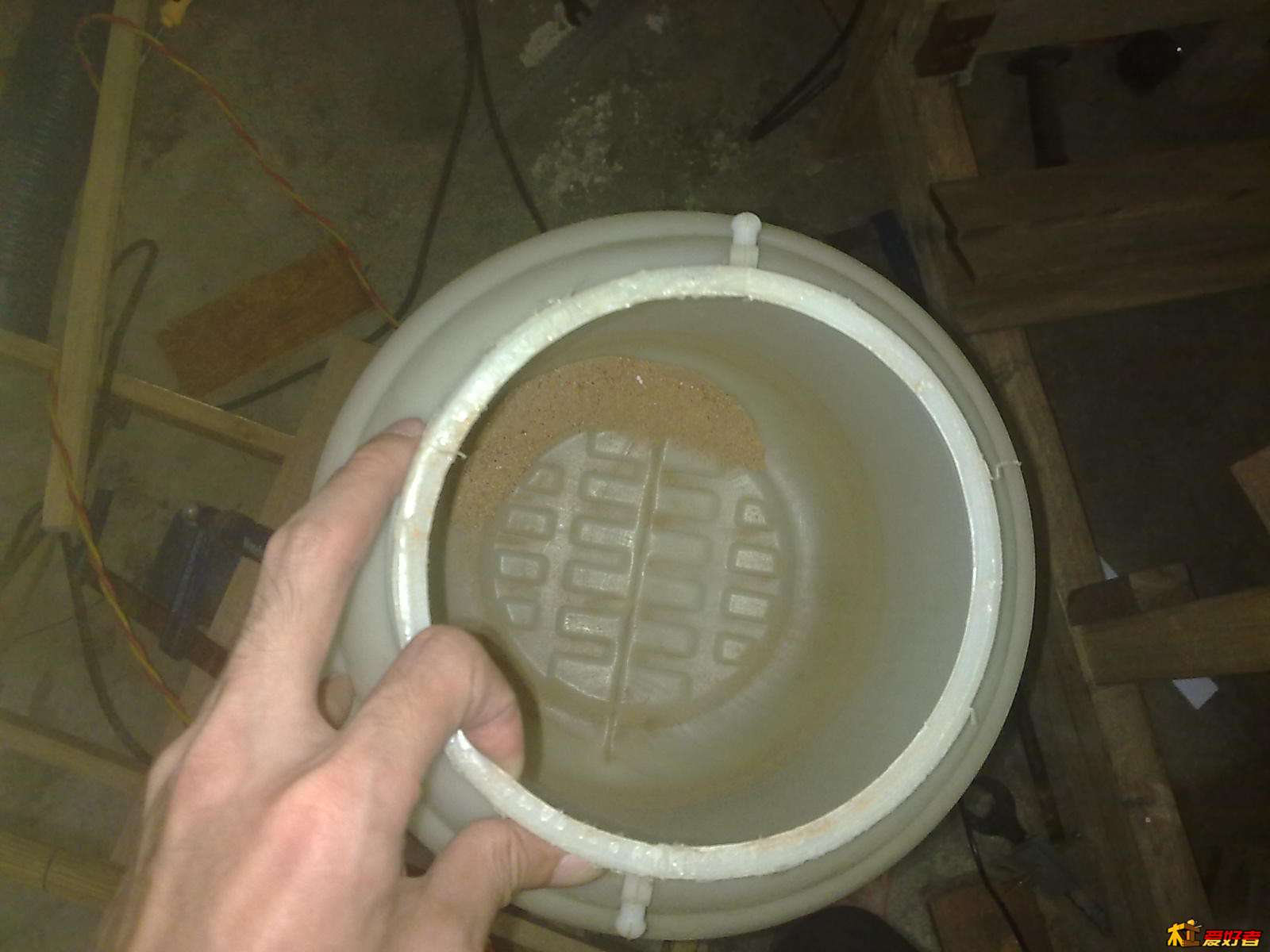

" E: V4 `) Z" H; X$ l3 F随手抽一下，有了，灰尘在锥桶里头沙沙作响~   明天用t恤扎住出风口，，看看细尘有多少再考虑是不是买滤布~

向灰尘漫天的日子告别的时候要来了

驴次郎

6 J6 S) a4 t# b( _+ j

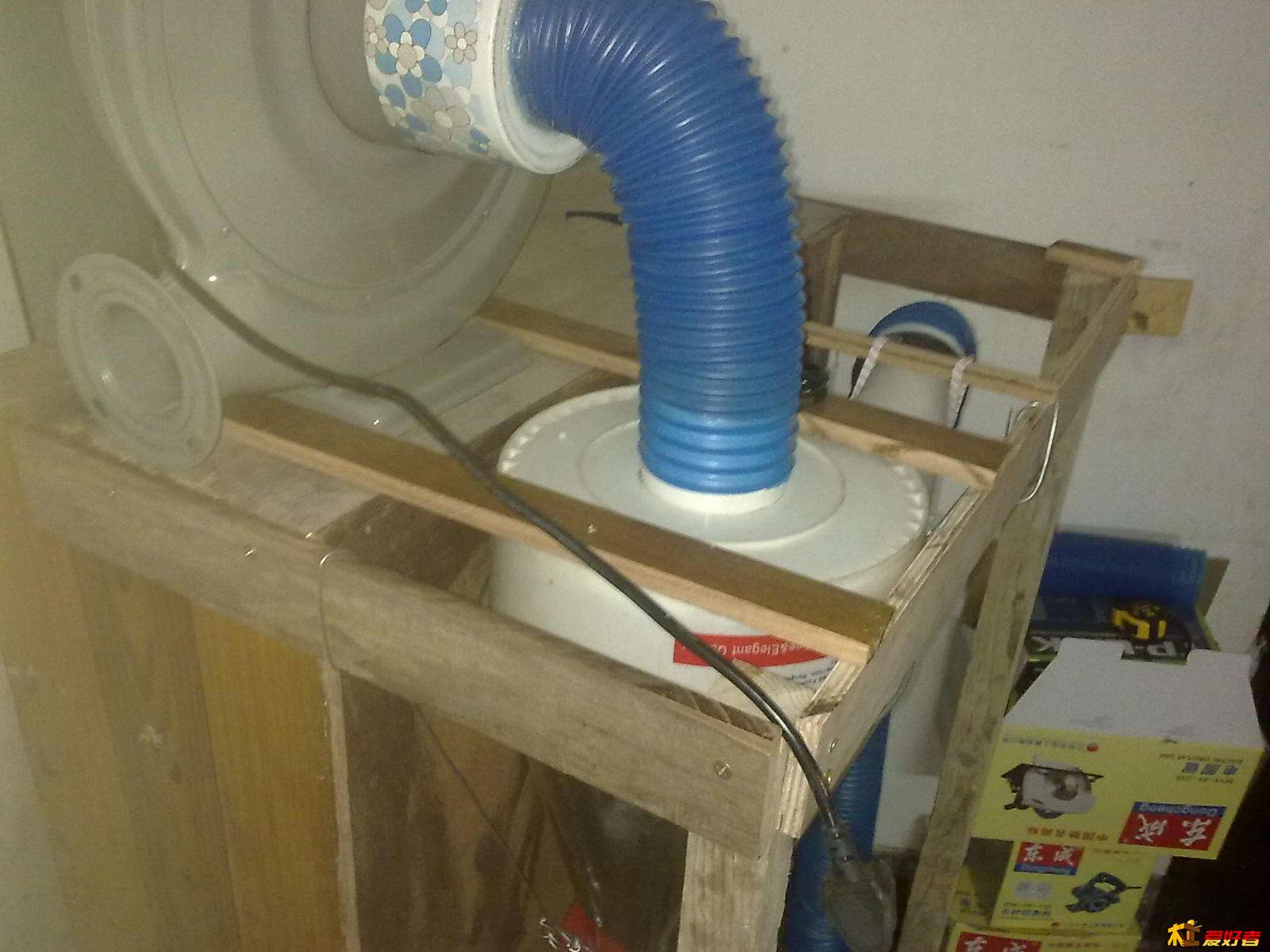

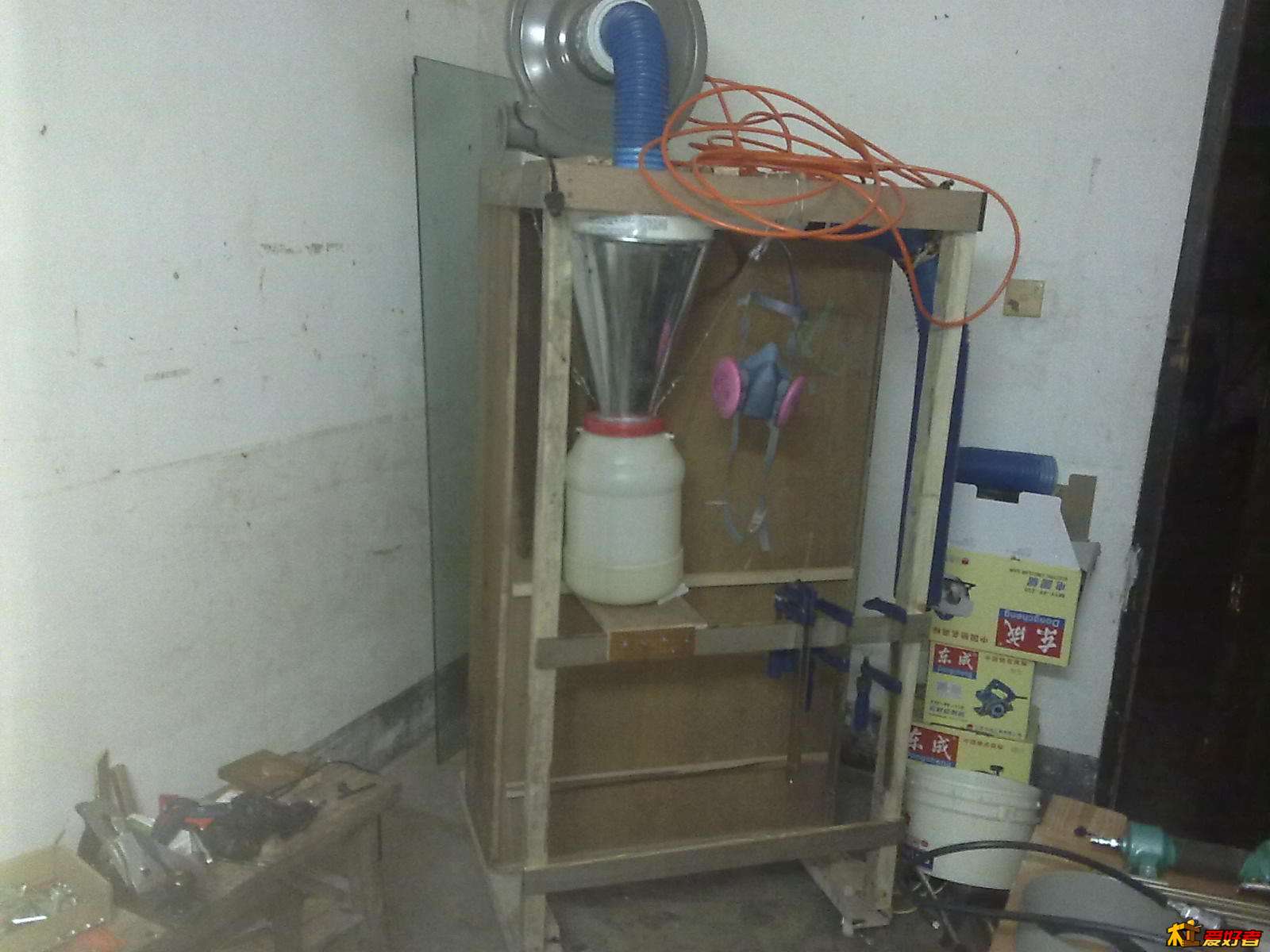

昨晚论坛抽风，没发成，昨天白天把出气口和圆筒及锥形用热熔胶沾上，，大概就是这个样子，加上板做置物架~
; e4 l# C& N. j8 G, s

驴次郎

进气口的管子和圆筒连接做的非常糟糕，尽管影响不大，但还是太难看了，图片就不贴了，还得靠大量热熔胶补坑，都是不想清楚贸然动手的结果，，，应该先用硬纸片裹住进气口管子，透明胶固定做一条根进气口管子差不多直径的纸管，贴住圆筒用剪刀剪出弧线，然后把纸筒套回管子按照弧线再切割~~     切管子用曲线锯做很顺手~~
# D  V! y1 _! z! B. K& R) y( b) ^
集尘桶和椎体连接的方法也不大对，不过都做了就算了

驴次郎

论坛好多天上不来了，，也快完工了
2 p; I, H& q) ~
( d4 J+ ]9 N2 g5 `

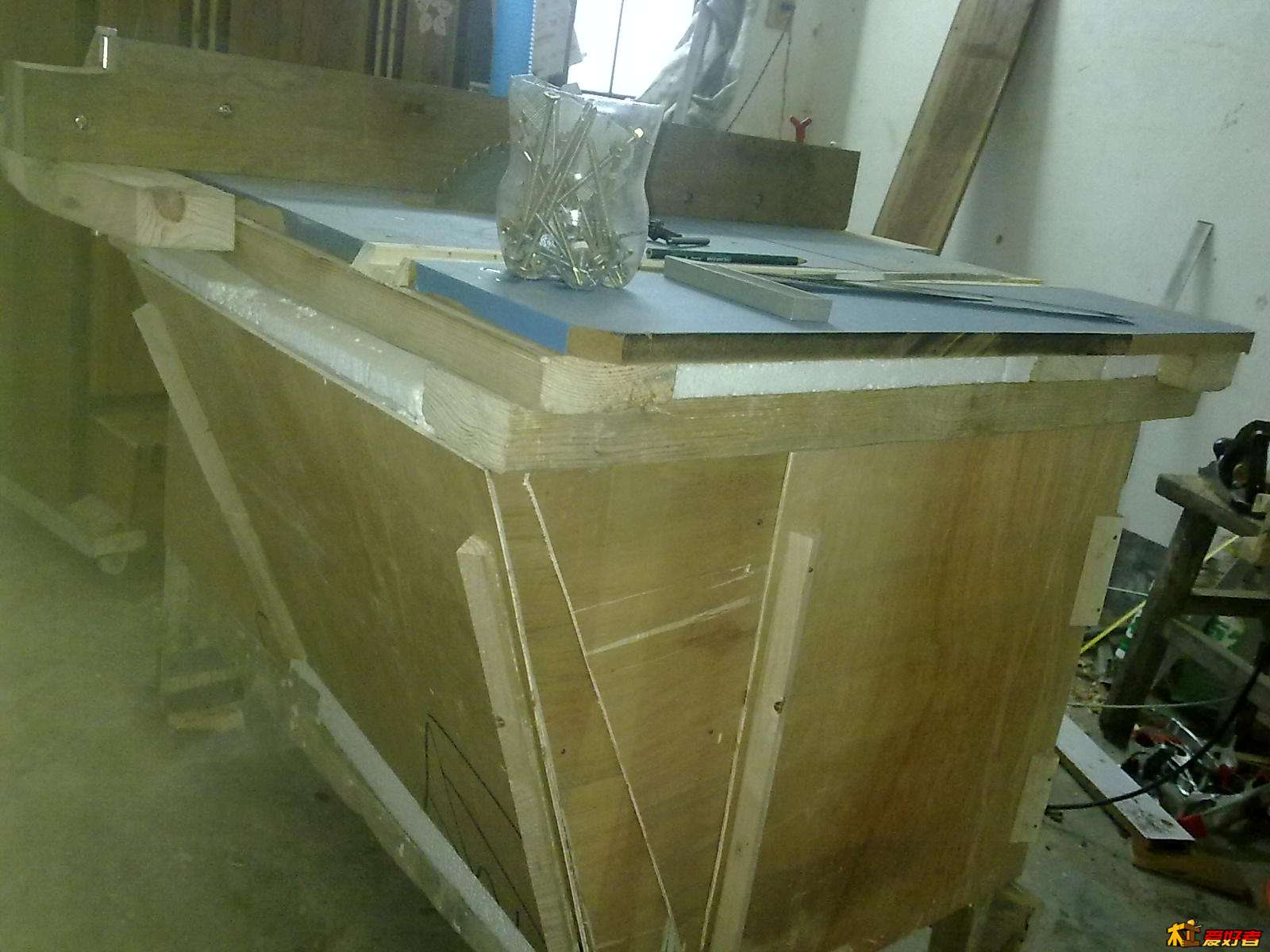

( m1 ^3 o5 }' s( ~, R! J/ x" z6 C0 O用泡沫把能堵上的都堵上了，效果嘛一般，不过声音已经变低沉 ，不像原来那样杀猪般的嚎叫，关上门外面听到声音也小了不少

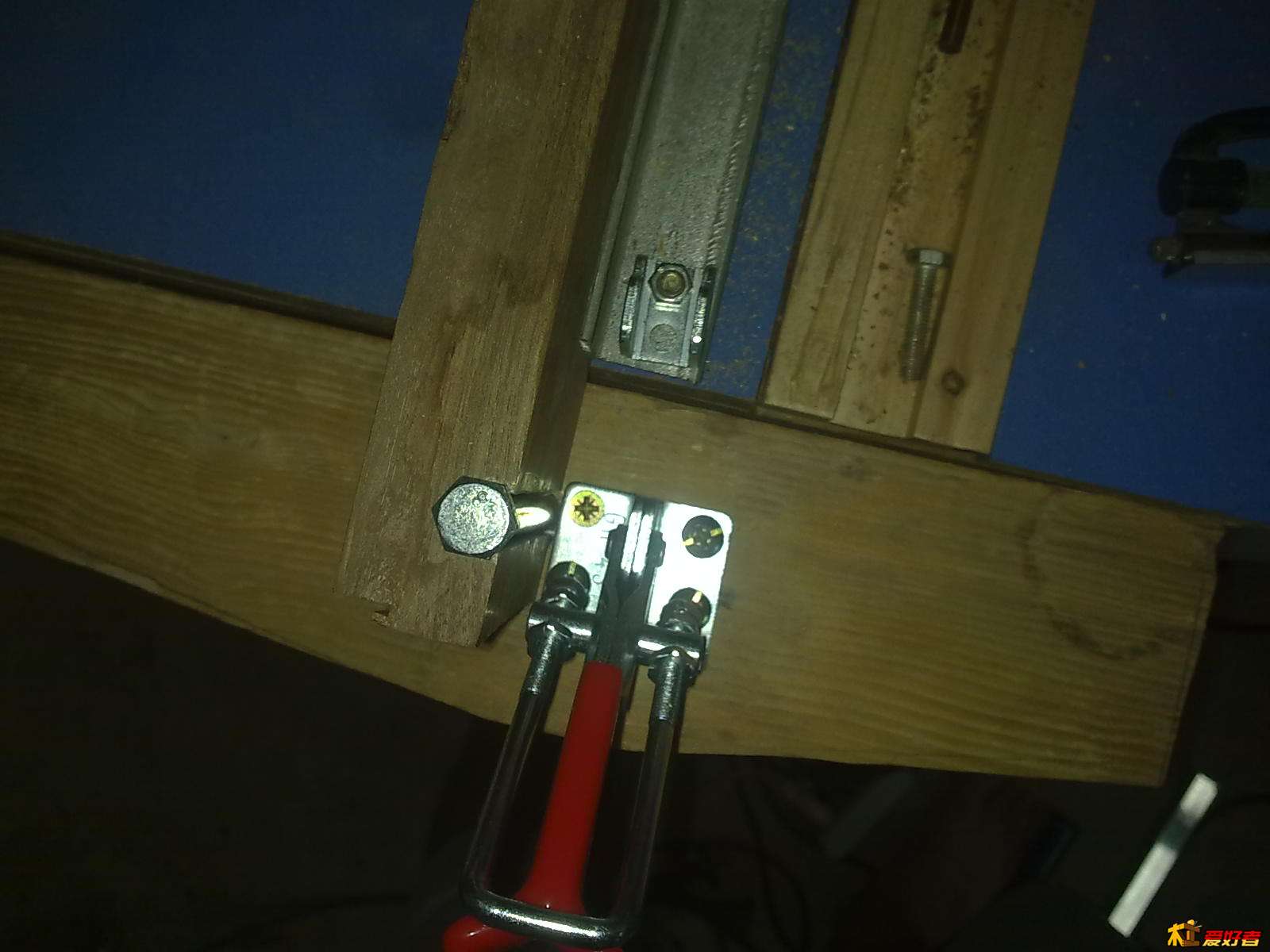

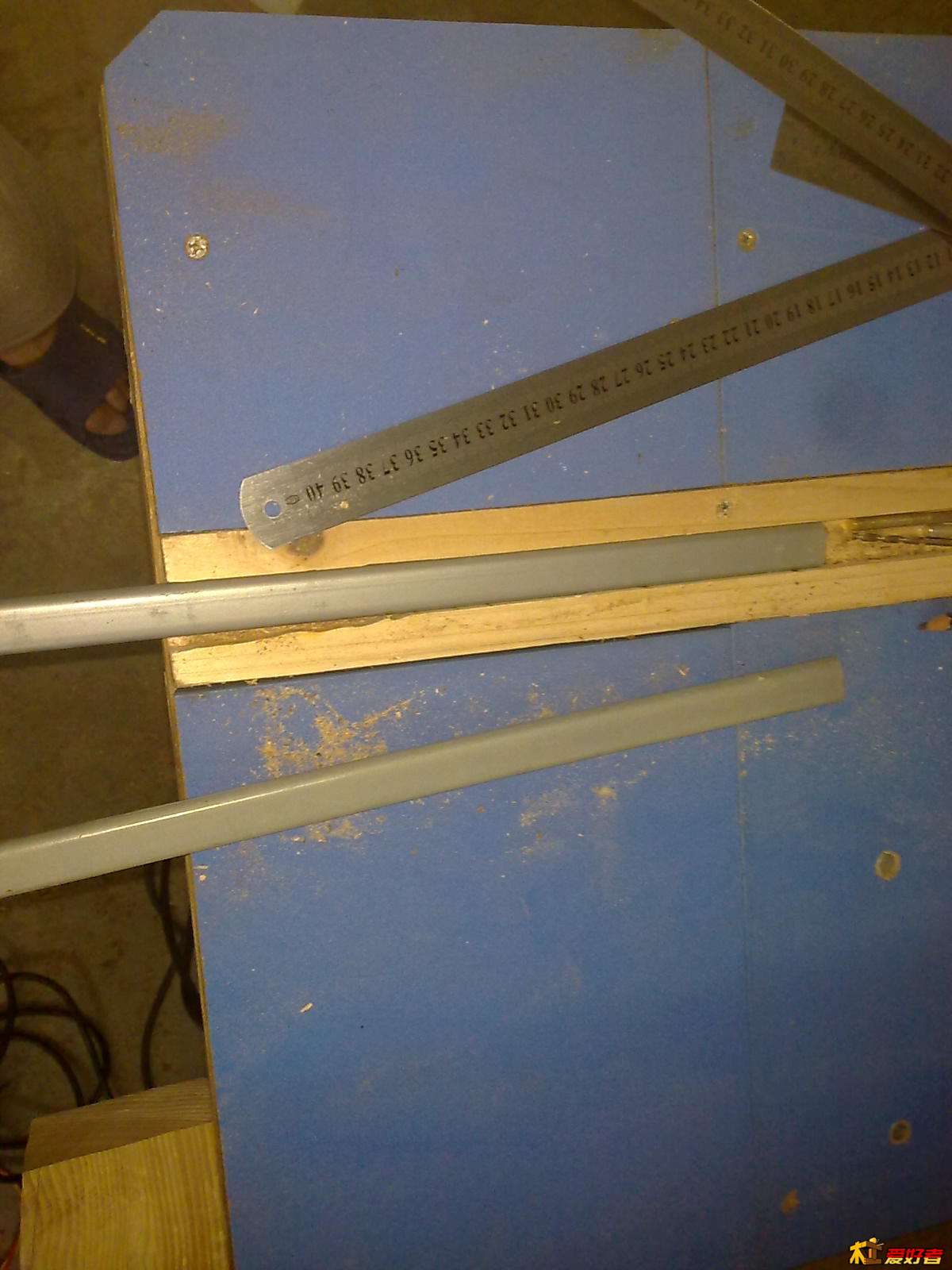

$ `8 ^- n8 c# F) m6 U凳子上面的铁管 割下来当滑块，轨道用的是木条，勉强可以吧，过阵子再找金属料做轨道

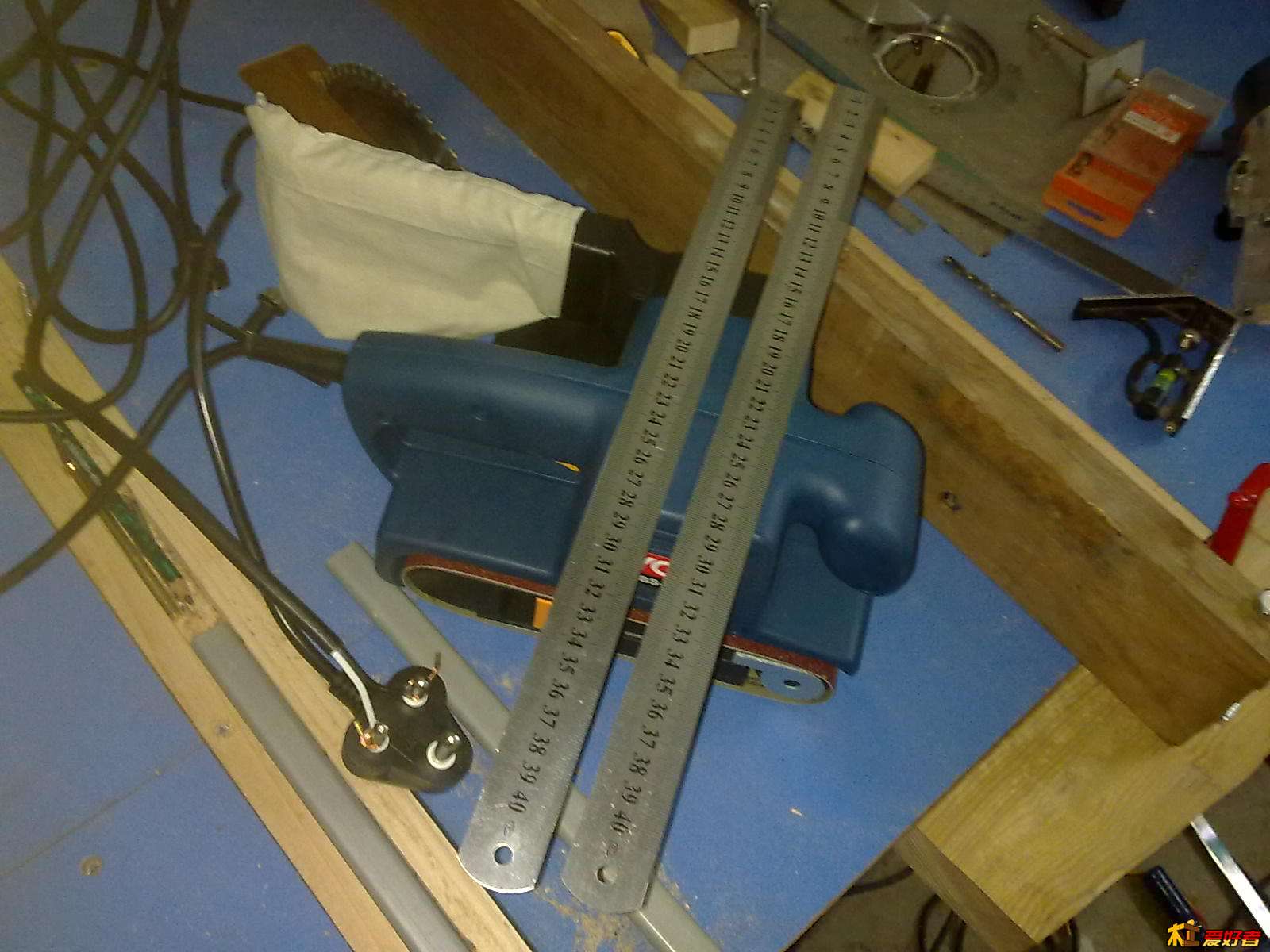

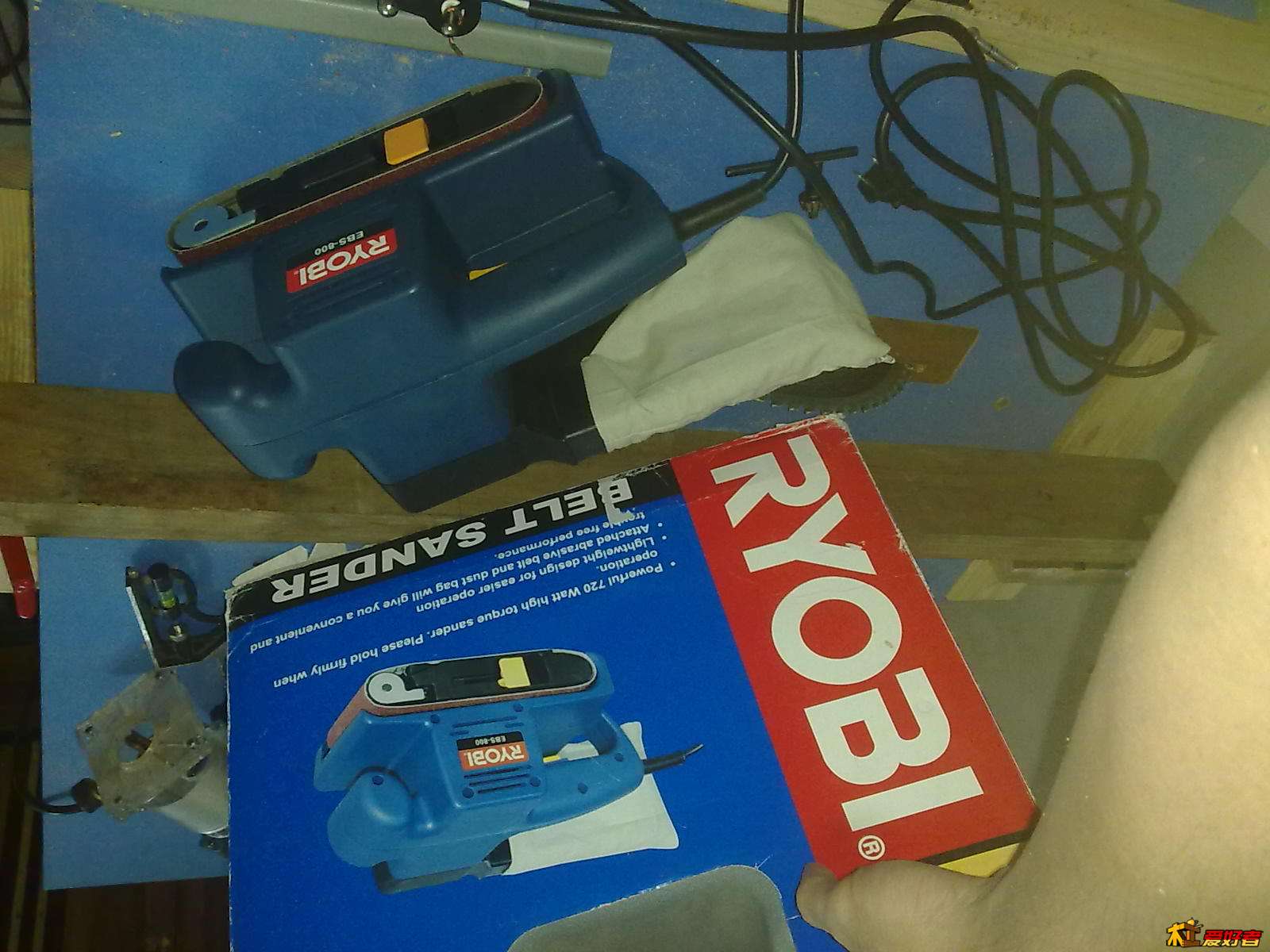

ryobi砂带机也到手了 合影个

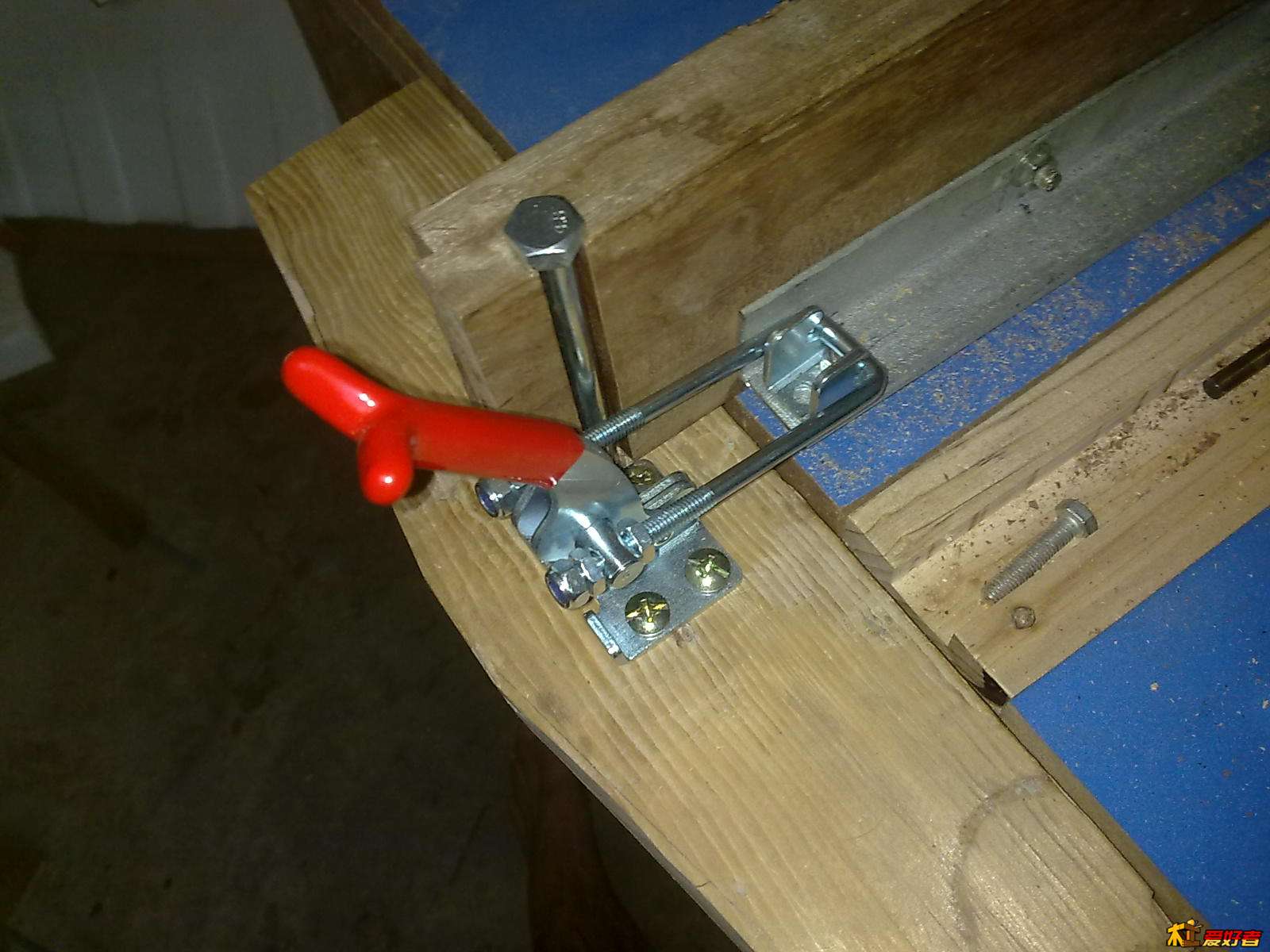

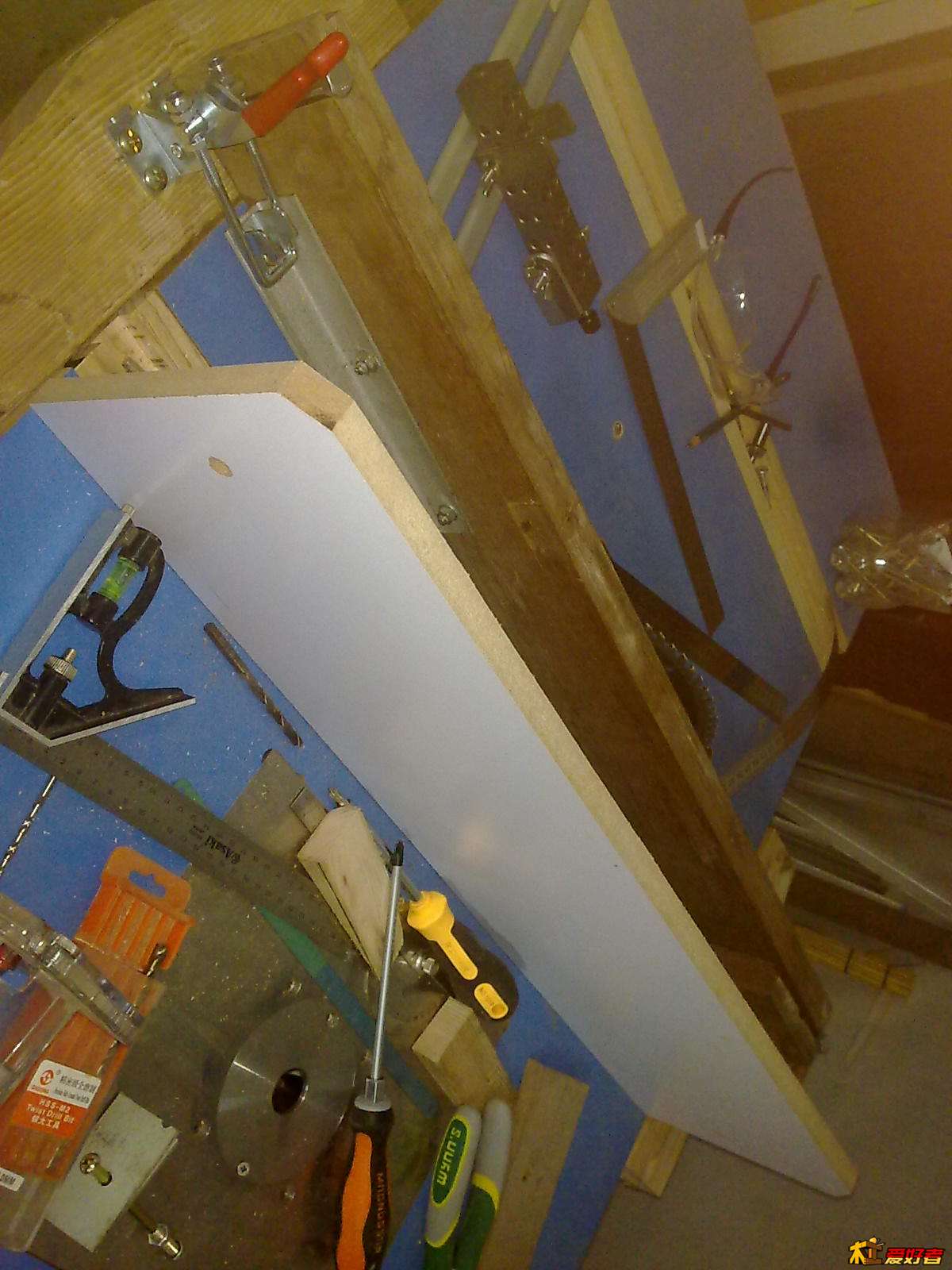

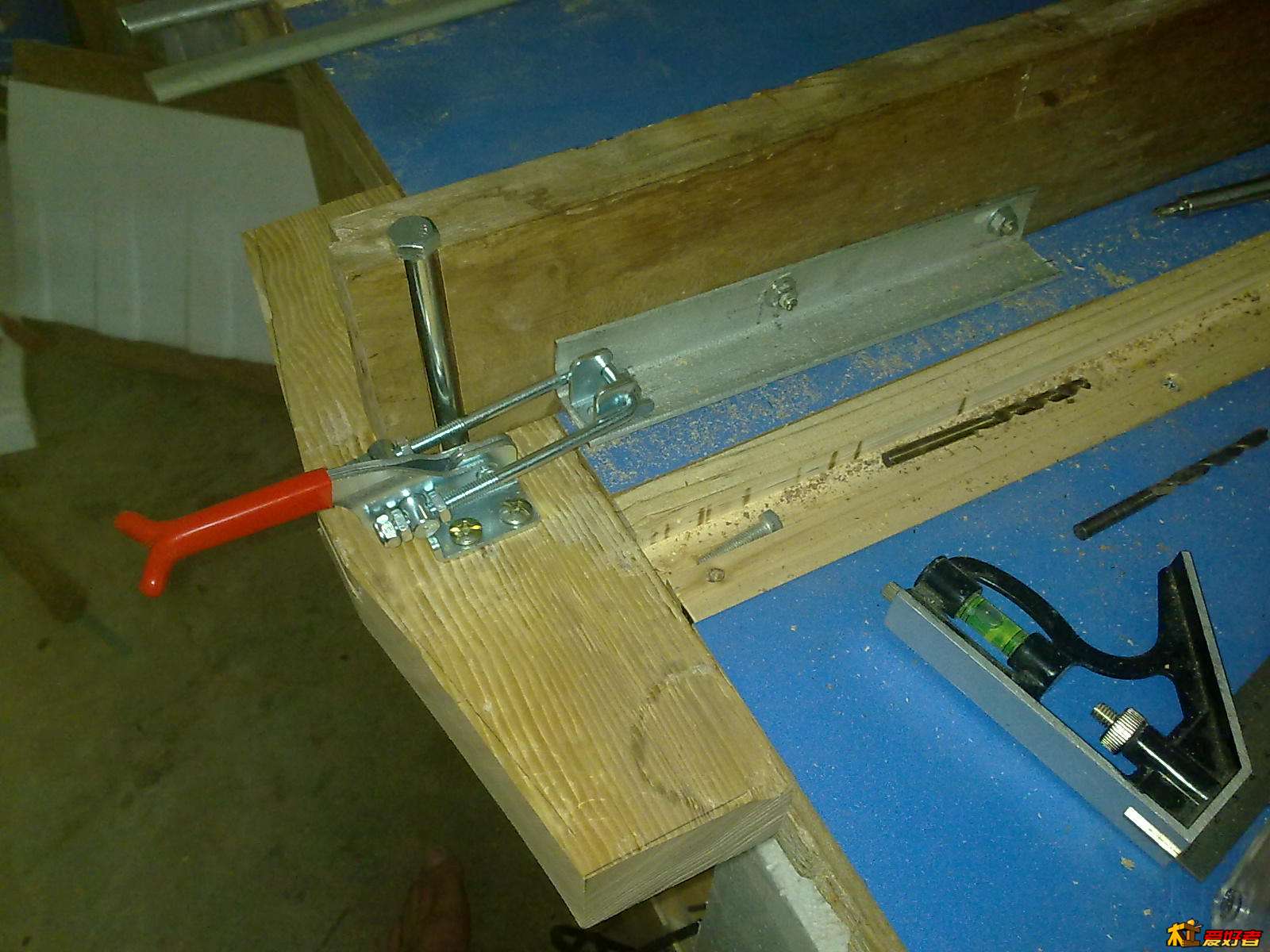

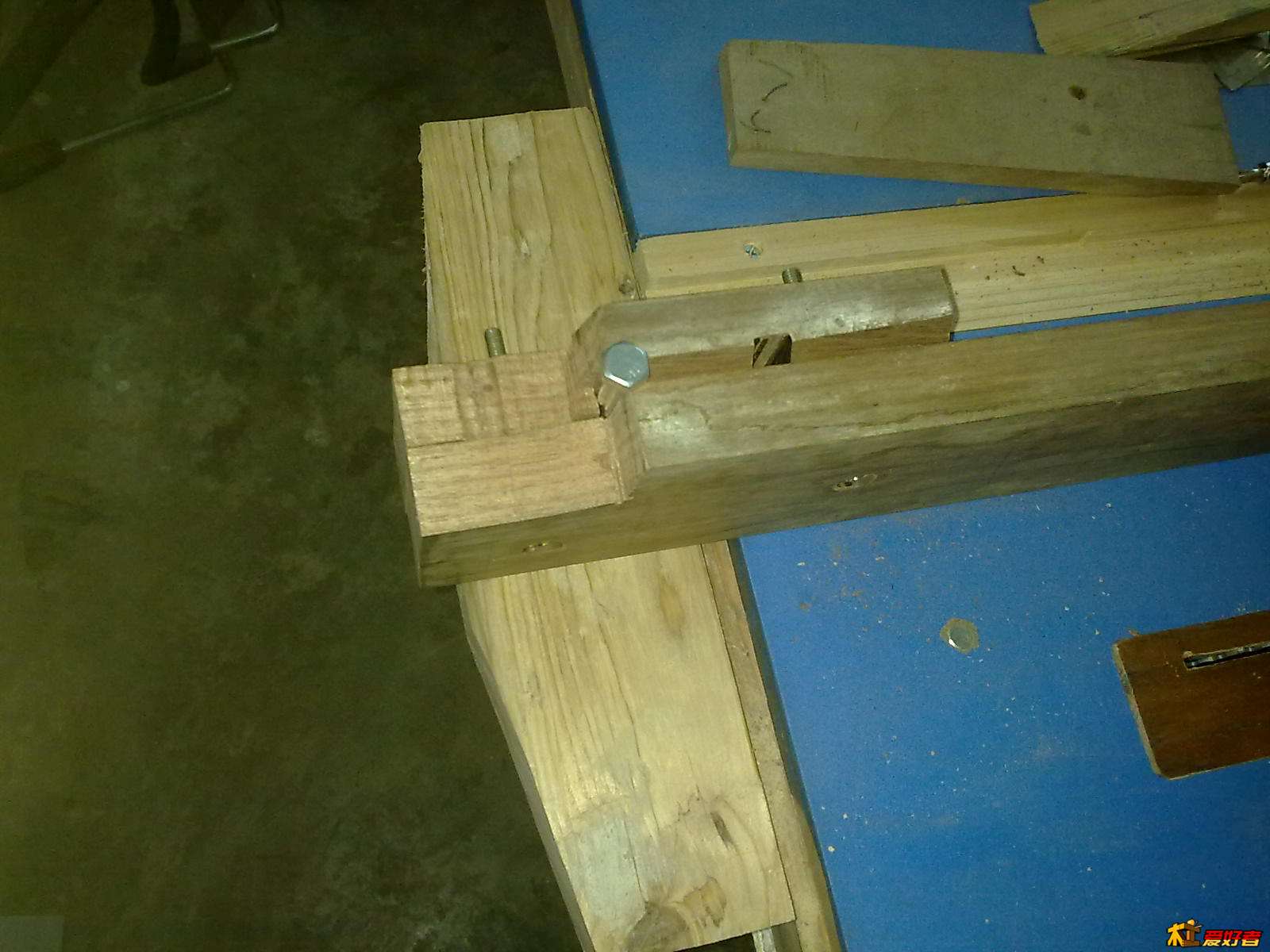

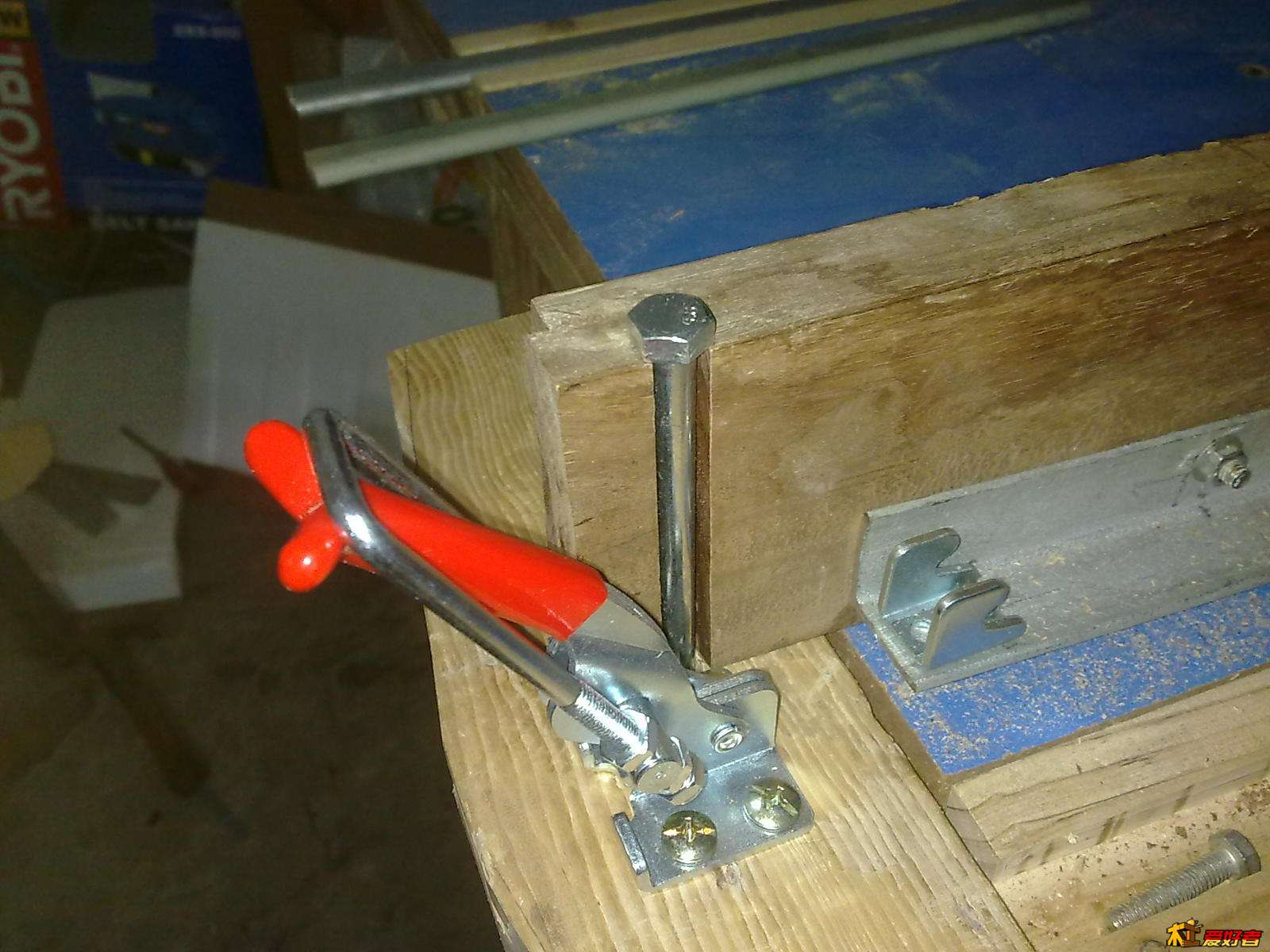

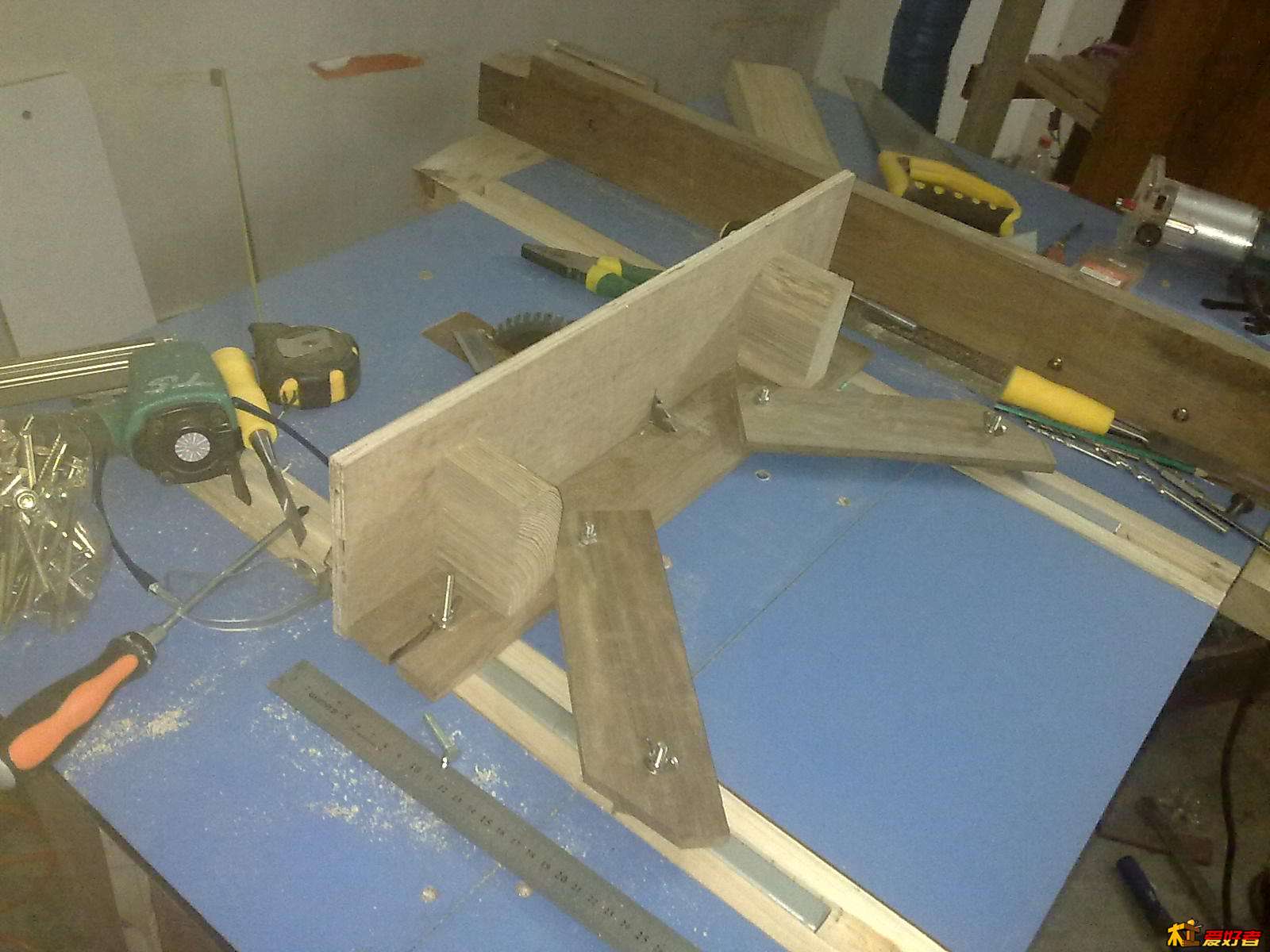

t型靠山，这木条还是蛮直的，，

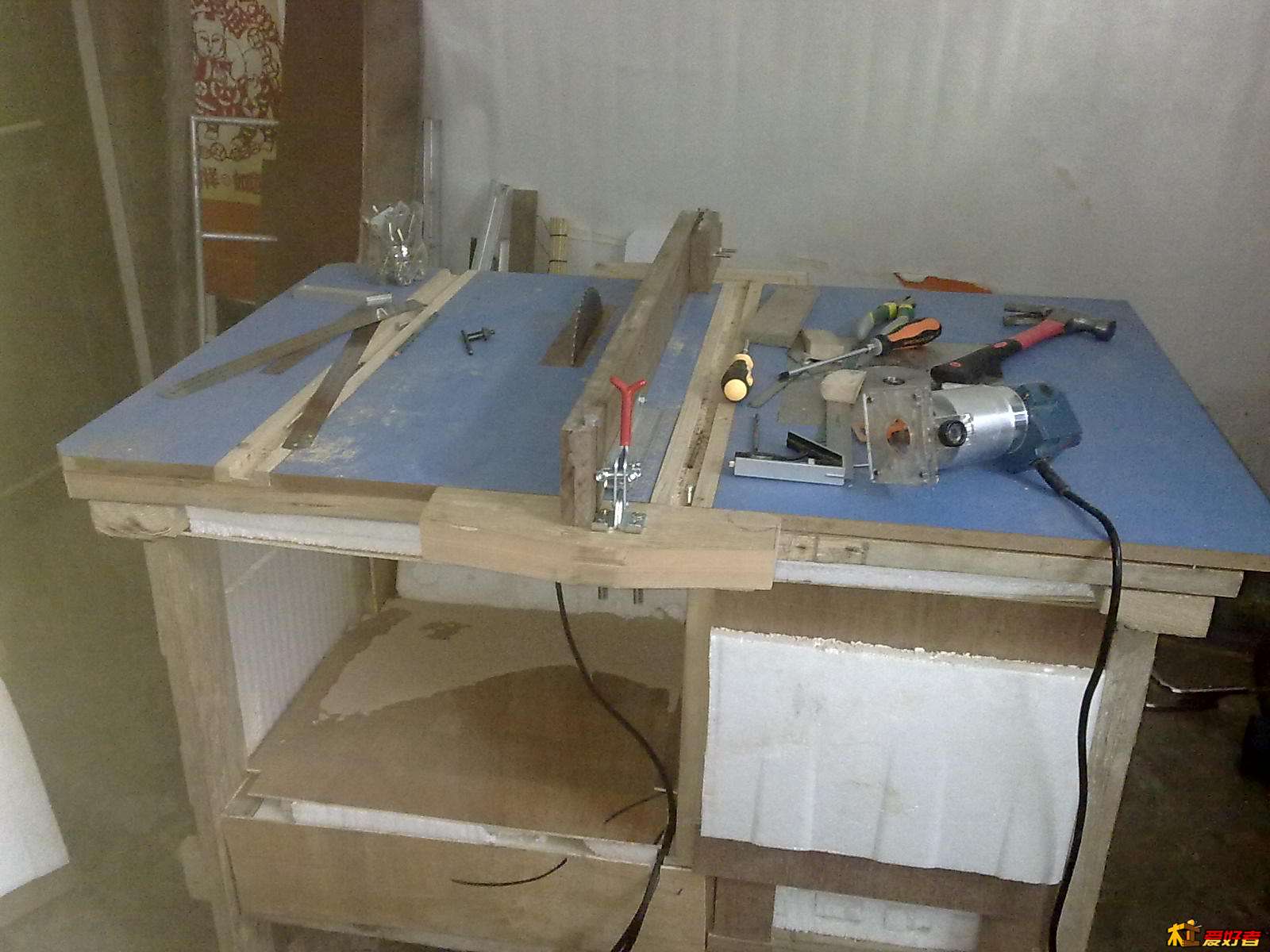

推台

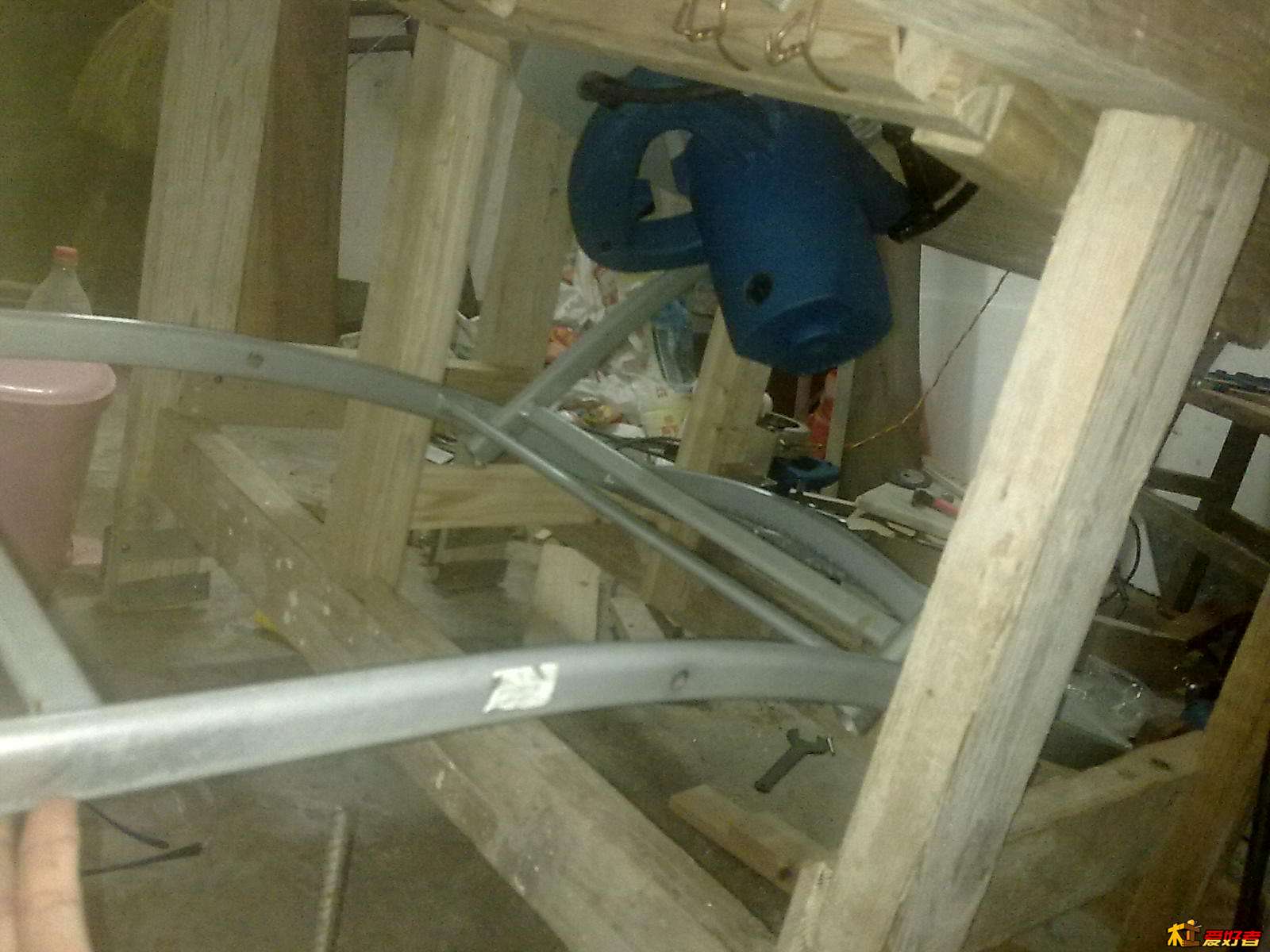

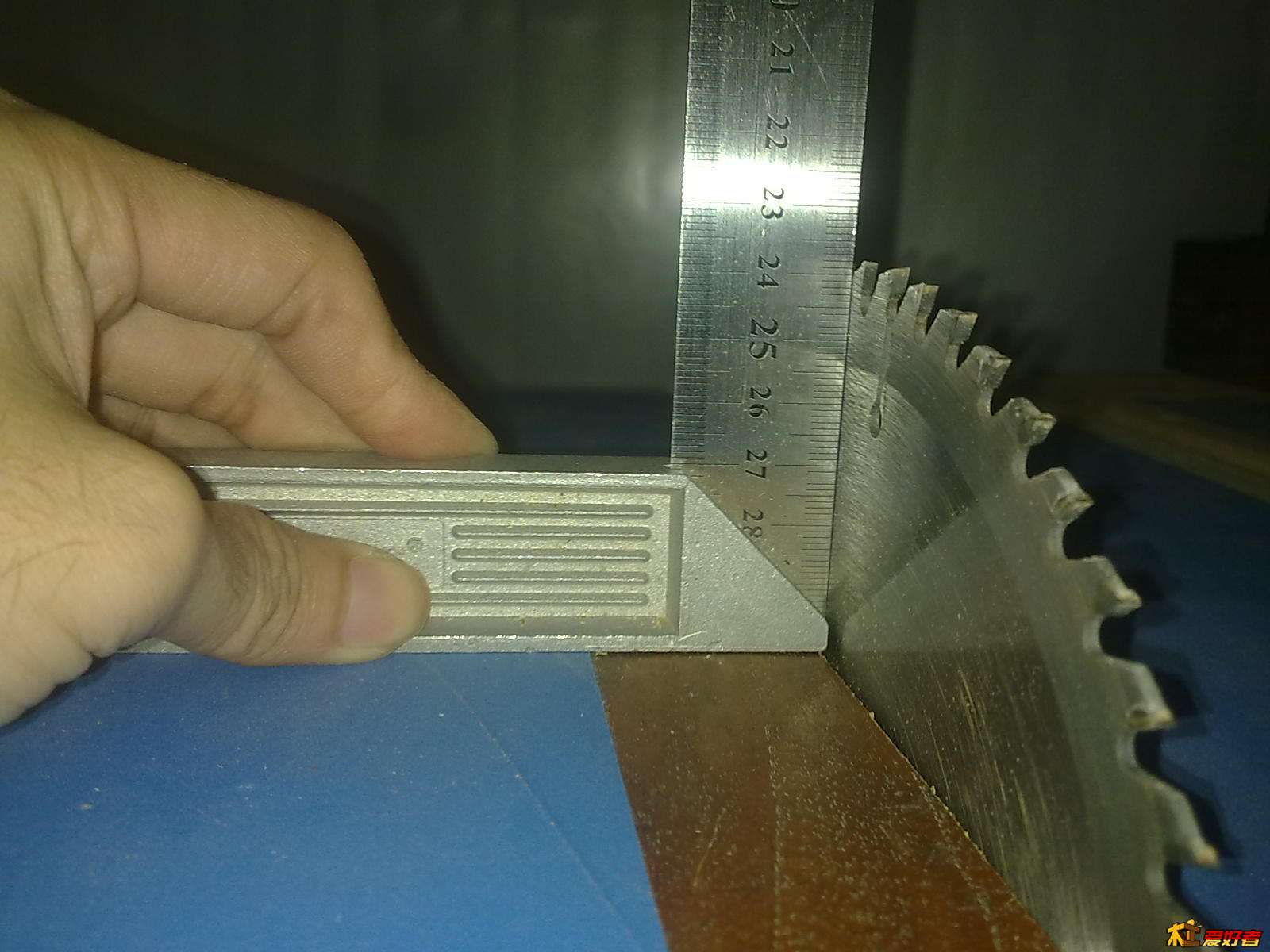

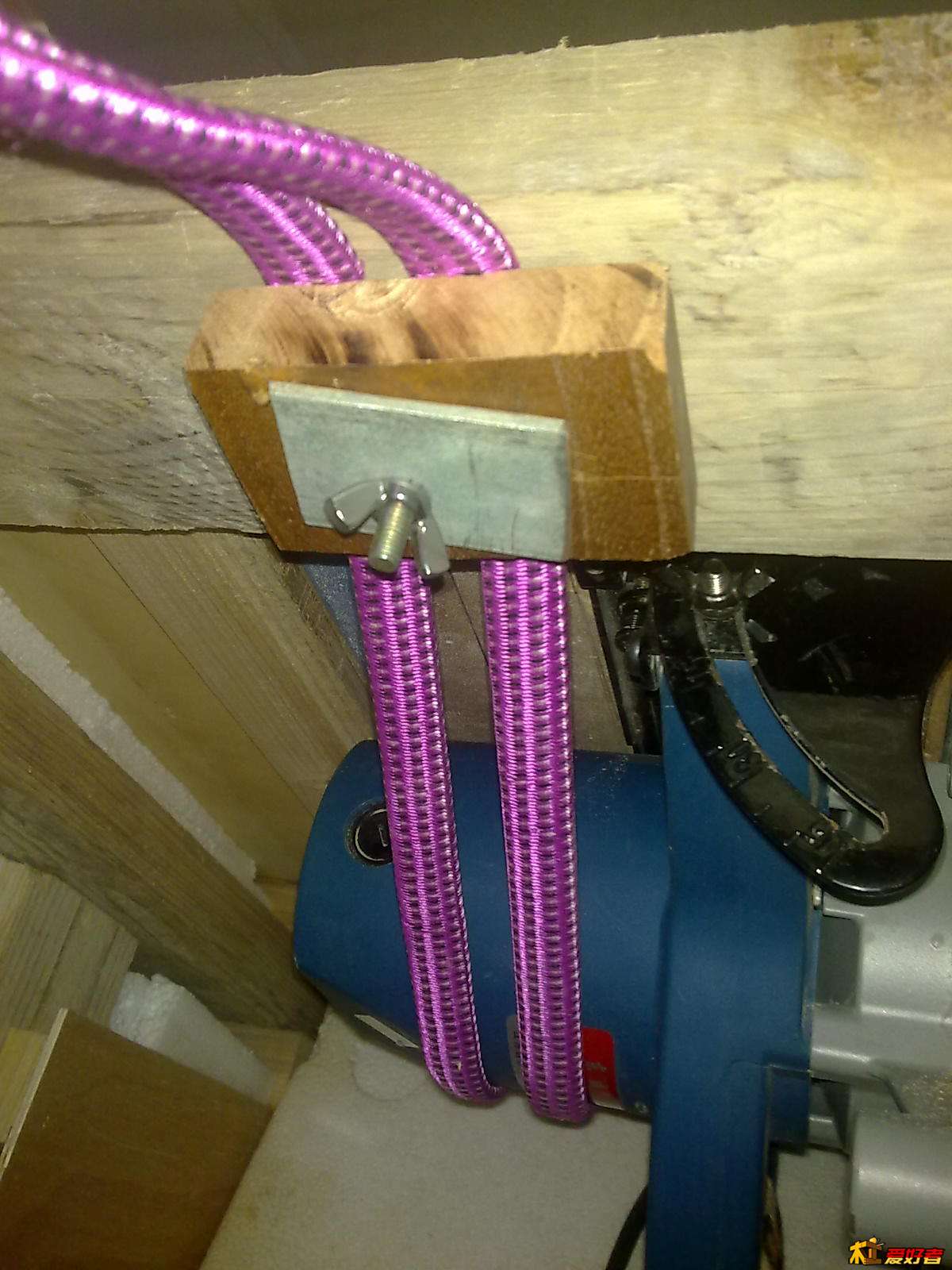

; r4 S! b' K' S 电锯电机那稍微托一下，不信你不直

Aloxc

哥们在海口么，，我在海口，我也周末倒装了个

. \. Y/ i/ D. ]" [& K% J# mhttp://www.zuojiaju.com/thread-214053-1-1.html
