开榫辅具，超简单超实用，老土了

玩木头挺好 · 发表于 2013-6-28 18:48:00

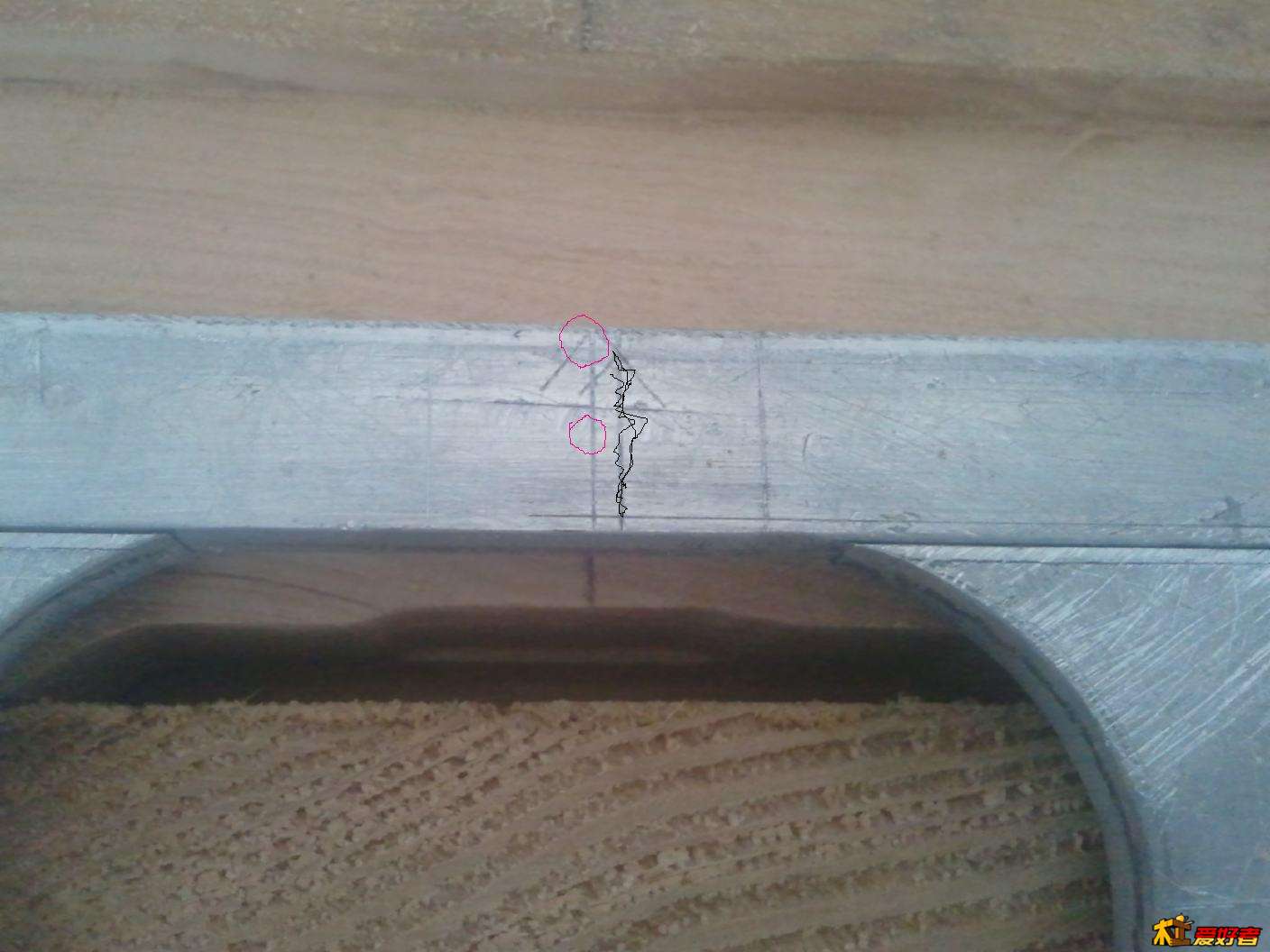

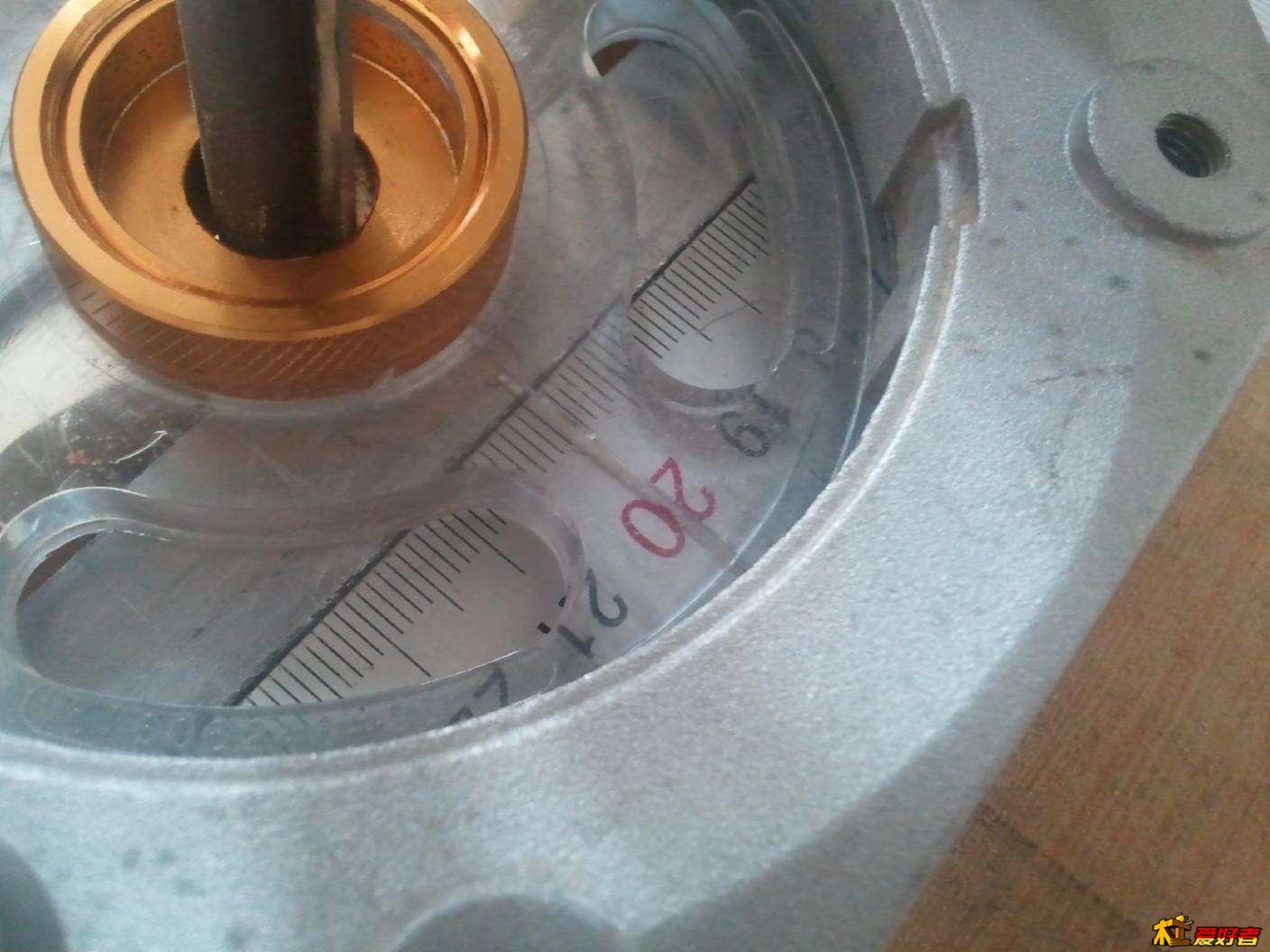

活动圆弧滑块顶部划一垂直切线，对应下边的刻度尺调尺寸

玩木头挺好 · 发表于 2013-6-28 18:58:05

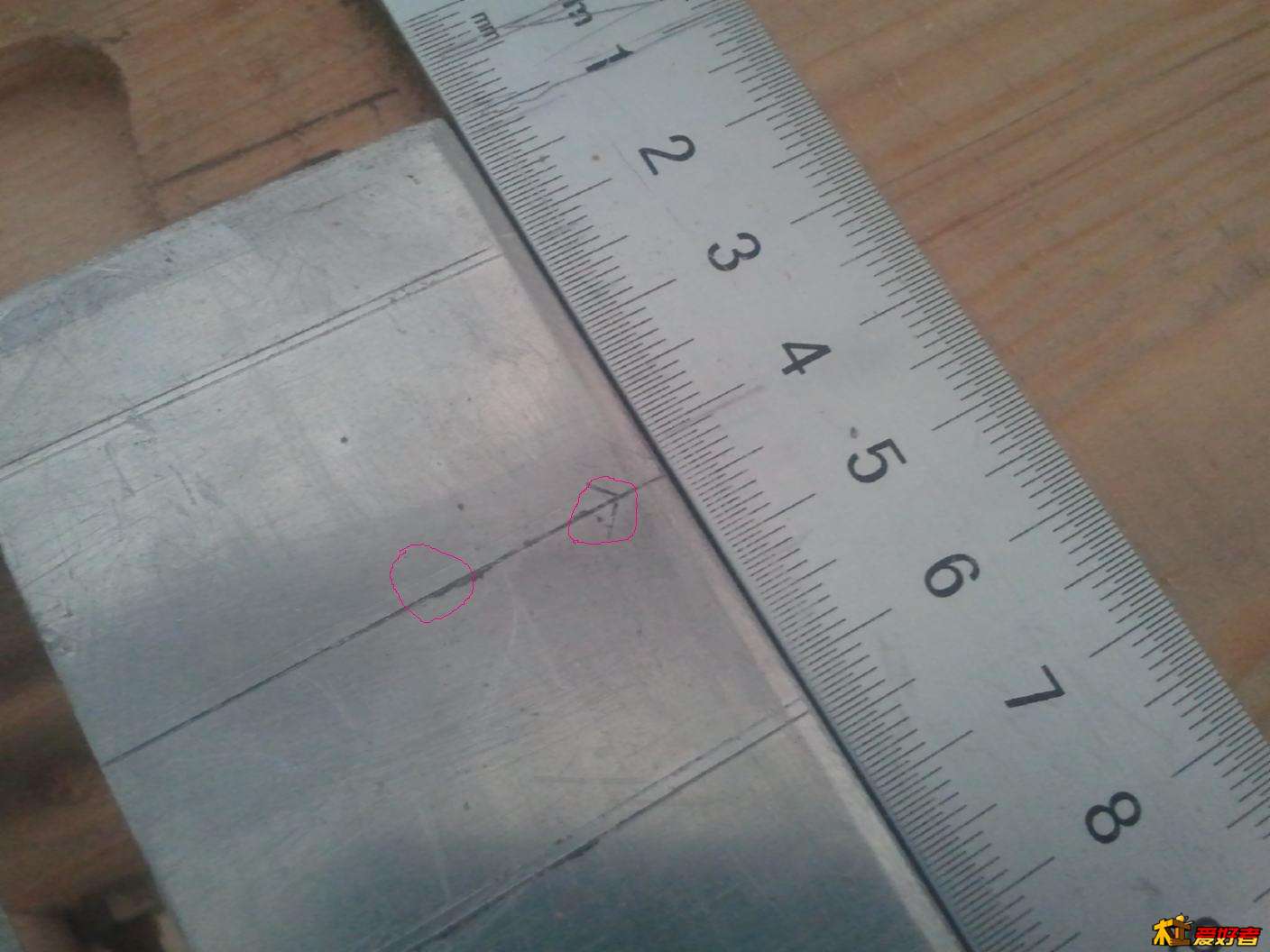

需要开榫头榫眼的木料，画个中心标记，比如30mm，在15mm处画线也行，点个黑点也行，做是直接用这个记号对住模板的中轴线就行了

玩木头挺好 · 发表于 2013-6-28 19:03:16

这个刻度再说下，比如12的榫头做好了，前推1mm铣一刀，后拉1mm铣一刀，就是10mm的榫头

玩木头挺好 · 发表于 2013-6-28 19:09:31

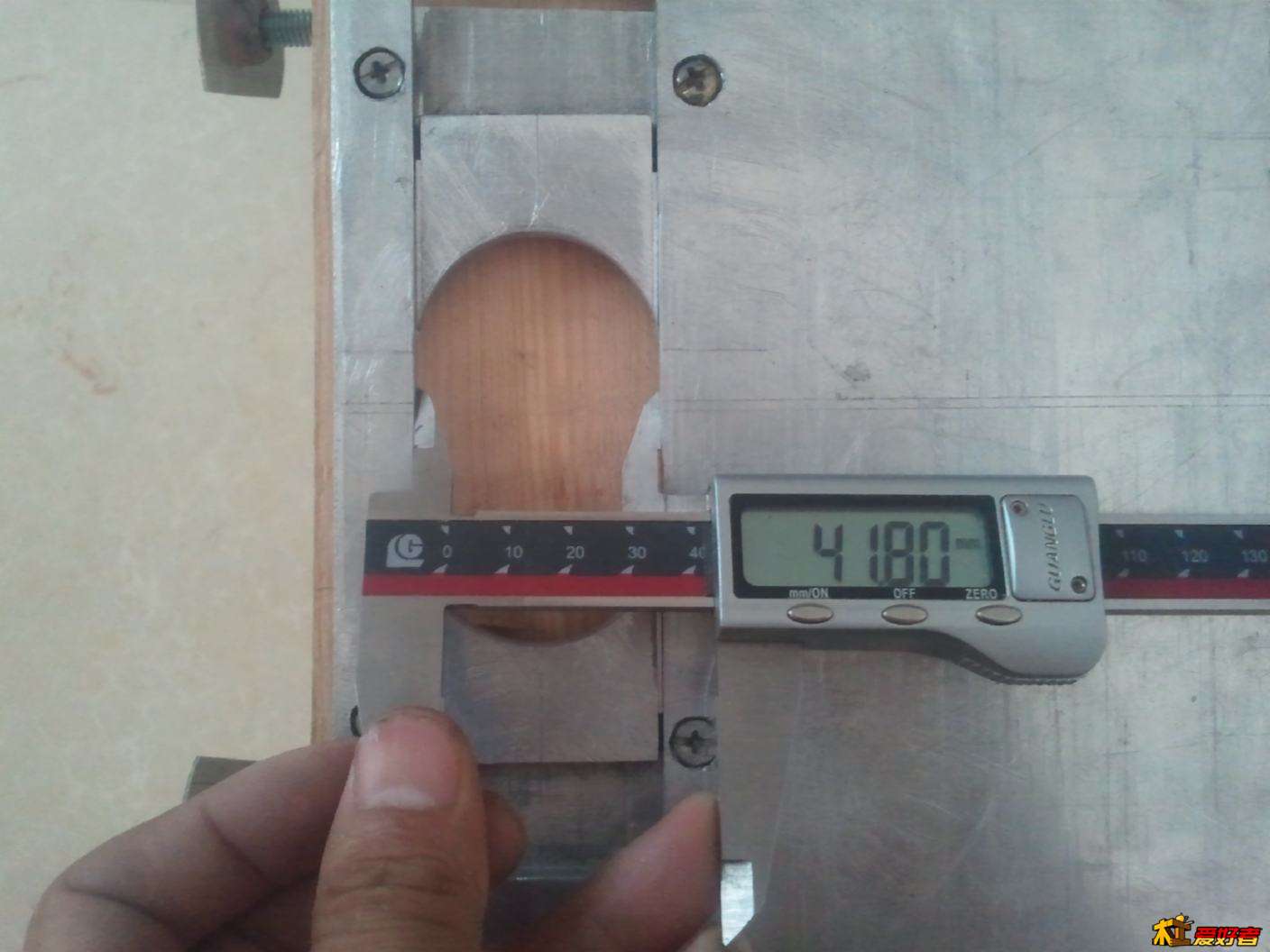

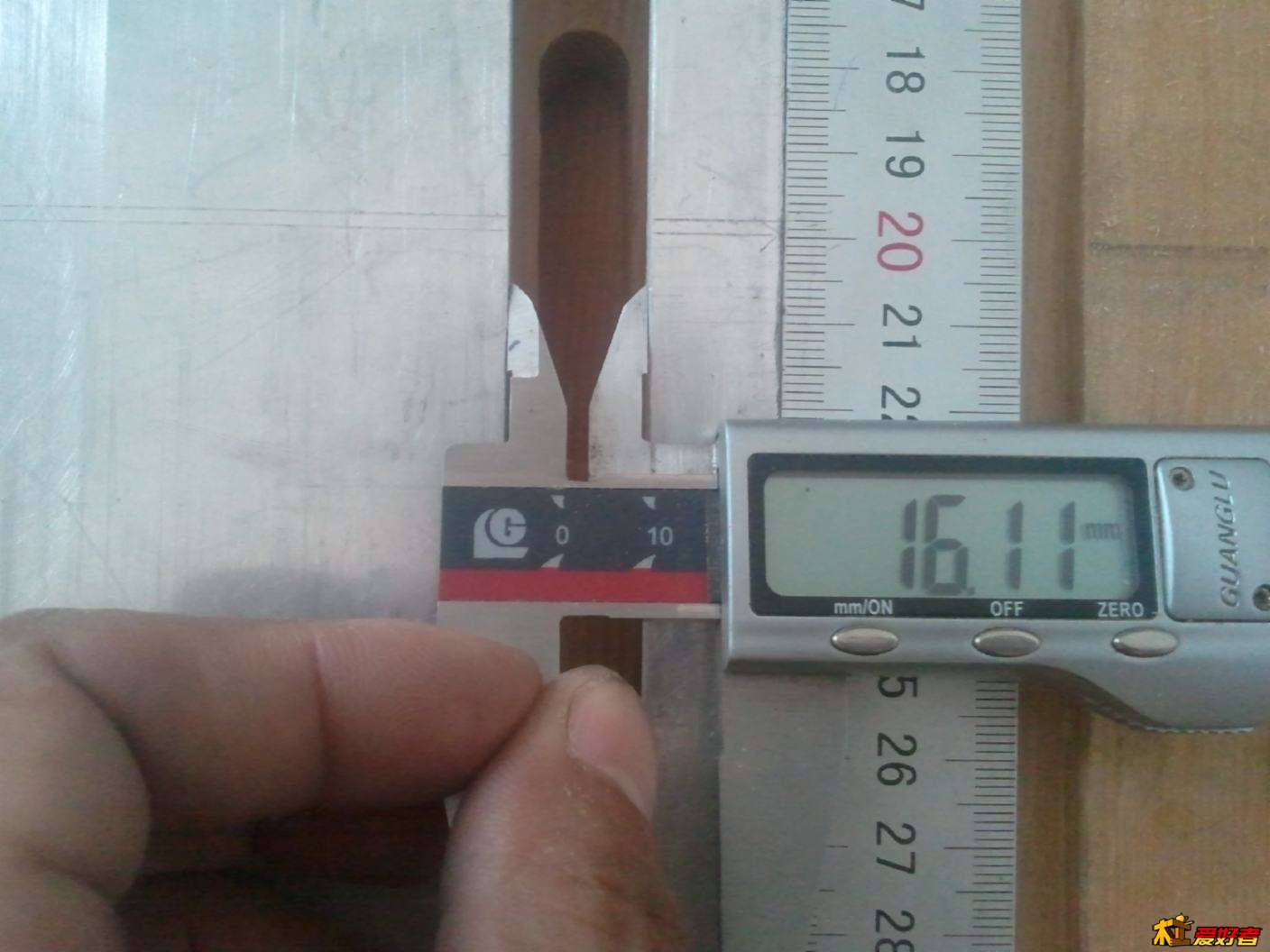

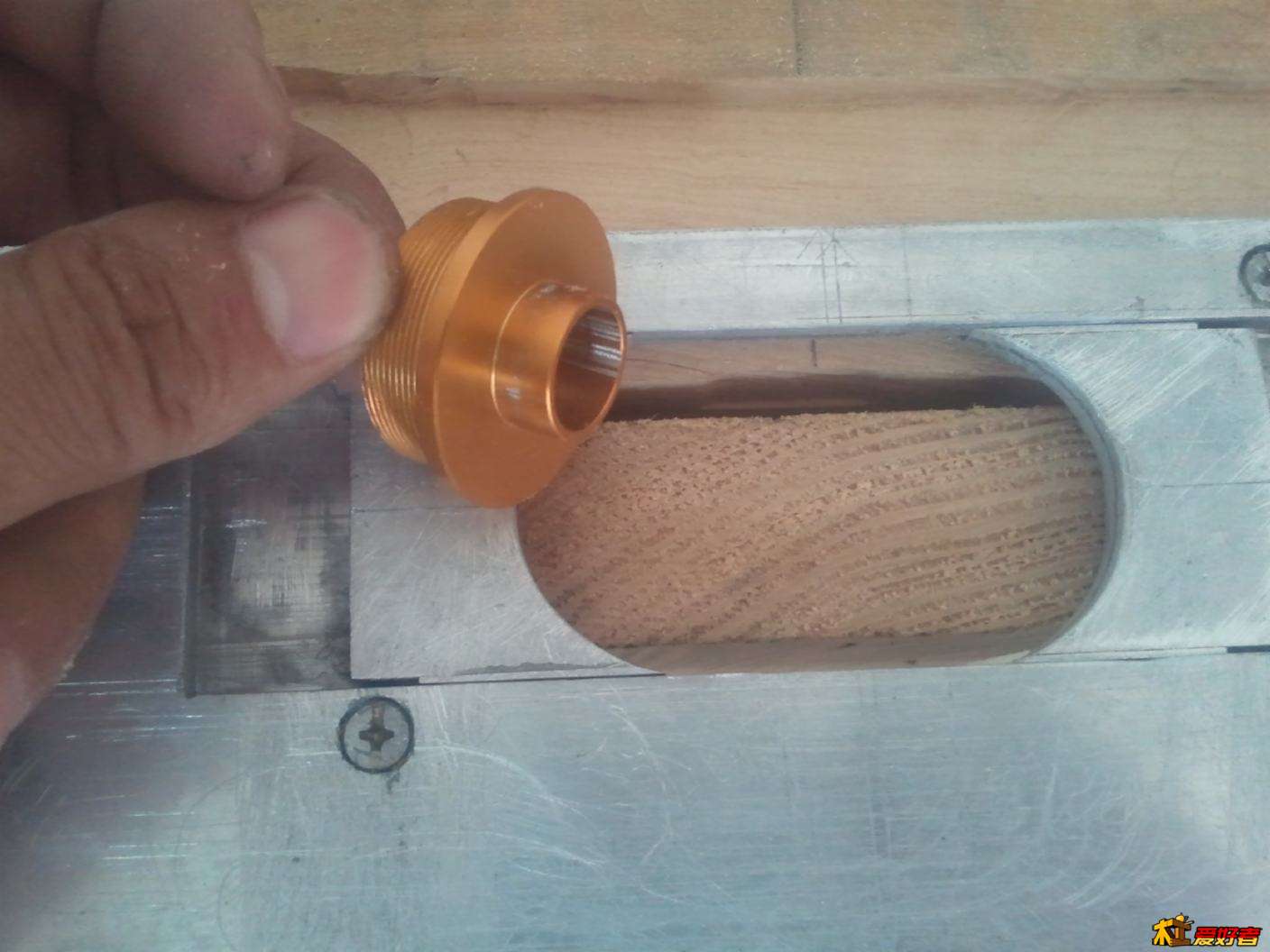

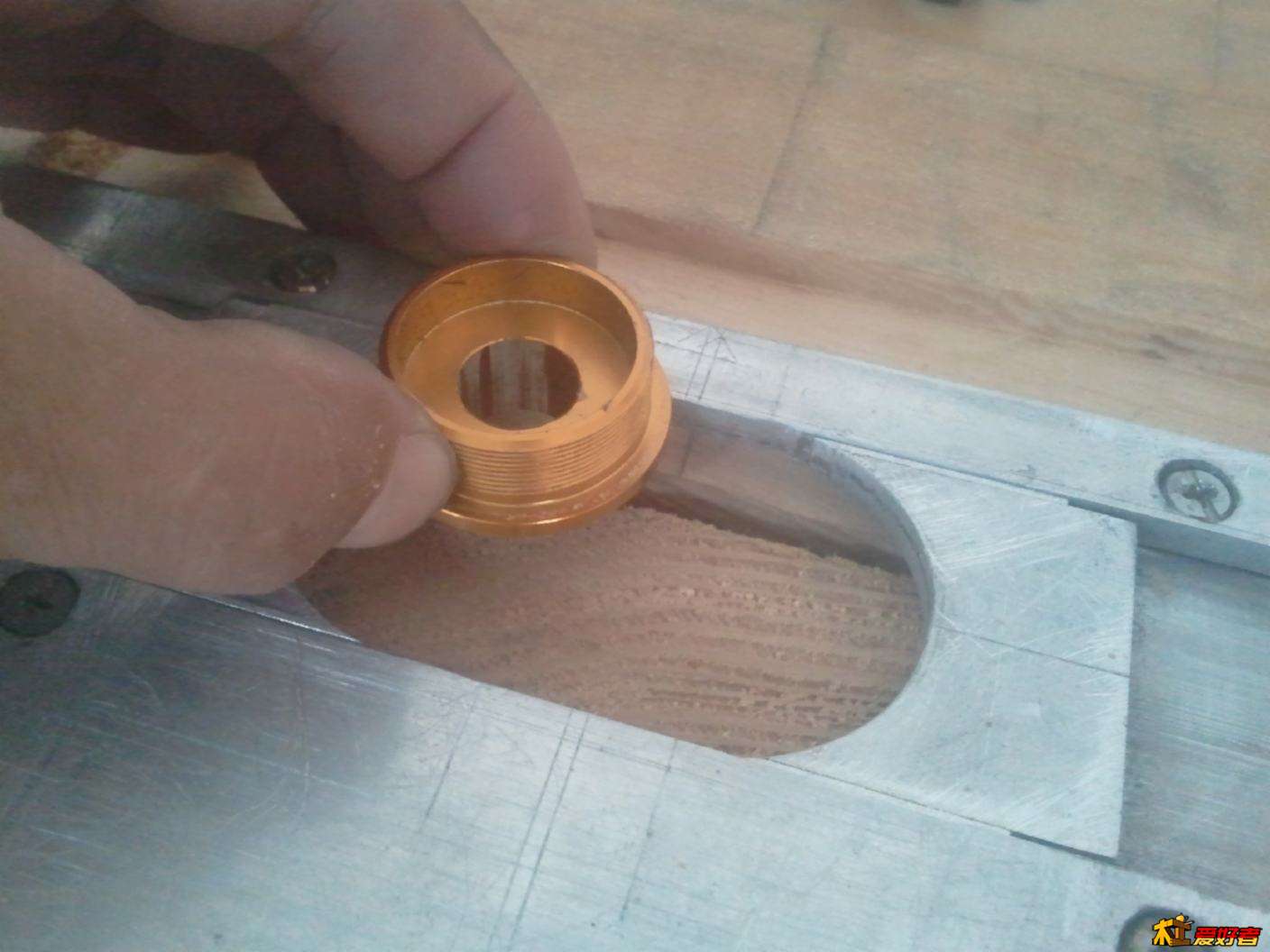

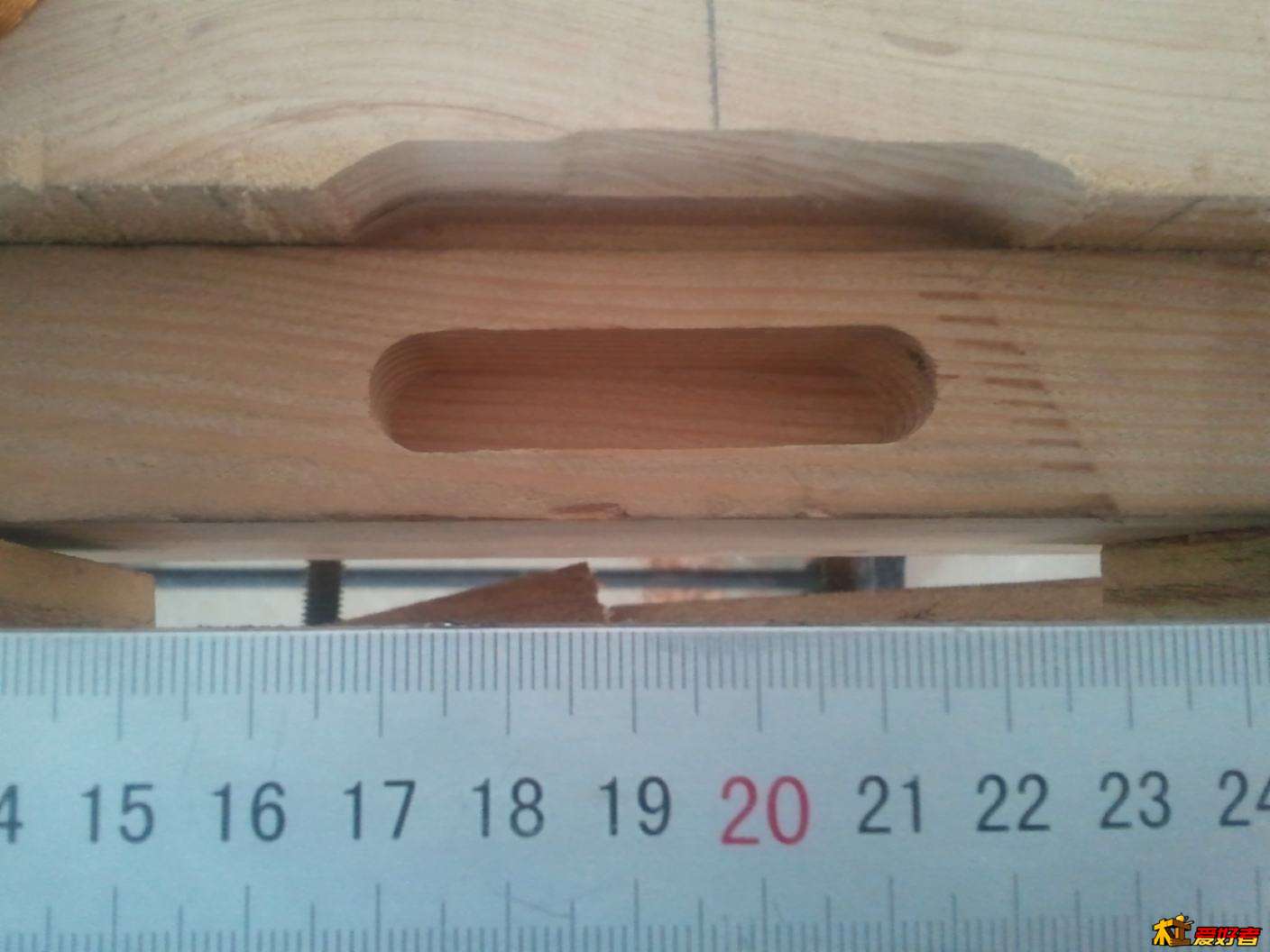

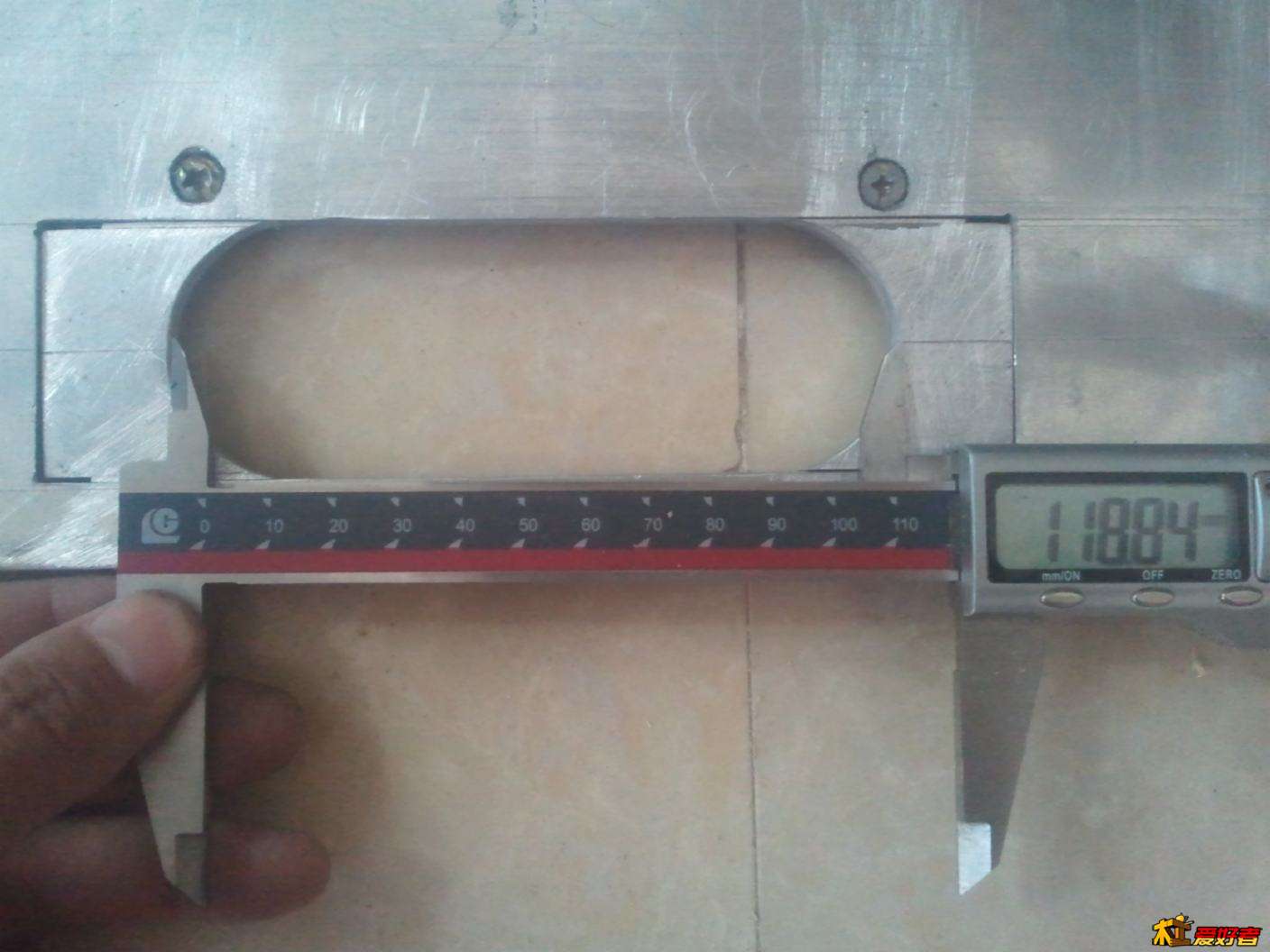

这是我计算好的尺寸，以12。7的直刀为基准，考虑到这个刀好买，不需要特殊加工，这个尺寸做好的榫头比榫眼大0.7mm_1.5mm(木材不一样，实际测量数不一样），过盈配合，挺结实，砸上基本上就弄不掉了。铣刀随意换，6.8.10的都行，配合换不同外径的轴套，可以说任意尺寸的榫头榫眼都行。

玩木头挺好 · 发表于 2013-6-28 19:12:09

编辑帖子真是个大活，弄的不好凑合看

垂直上山 · 发表于 2013-6-28 21:09:56

拍个视频吧，批量生产吧！以后靠这个挣钱吧！支持。

xljh · 发表于 2013-6-28 21:25:39

聪明人办的聪明事，赞一个。

zzr · 发表于 2013-7-6 23:35:12

你的刀是多长的，榫眼的刀要长点吧。

fftjkk · 发表于 2013-7-10 00:48:42

实用才是大道理。真的很好

xjy000 · 发表于 2013-7-10 20:45:24

没看懂

我思尔思 · 发表于 2013-7-10 23:12:39

楼主厉害 O(∩_∩)O谢谢

sbisrymqka · 发表于 2013-8-11 03:59:21

我笨但我会看三百遍的，感谢楼主分享

锕牛哥 · 发表于 2013-10-9 17:41:48

图呢？一个也没有了

alin999 · 发表于 2013-10-10 13:14:58

图片一个也不显示

三天 · 发表于 2013-10-11 16:48:47

顶1个，问轴套在哪买，我为开榫头正在头痛啊、谢谢你为我提供1 个简单易行的方法
