【不是标题党，改良了】刚完成的雕刻机终极防尘罩，防尘率99.99%

scpj

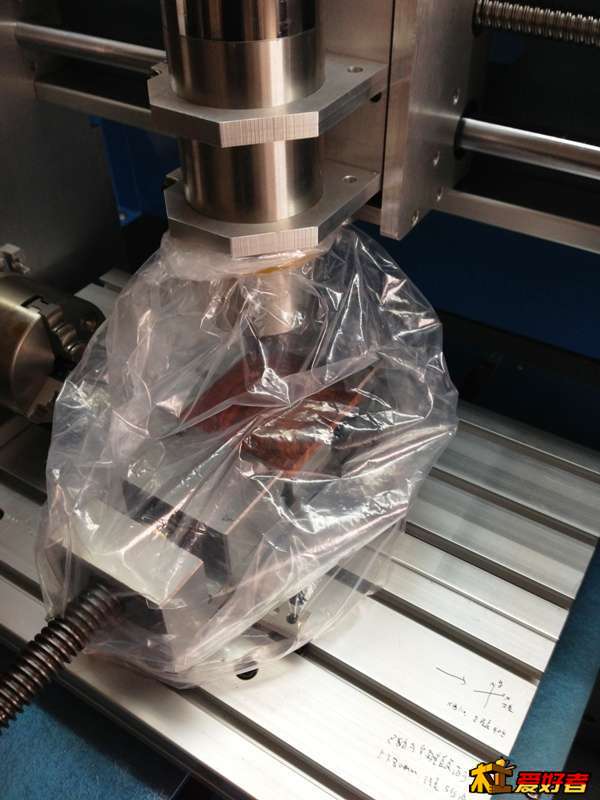

上一个防尘罩是个笑话，有朋友可能还记得，如下图

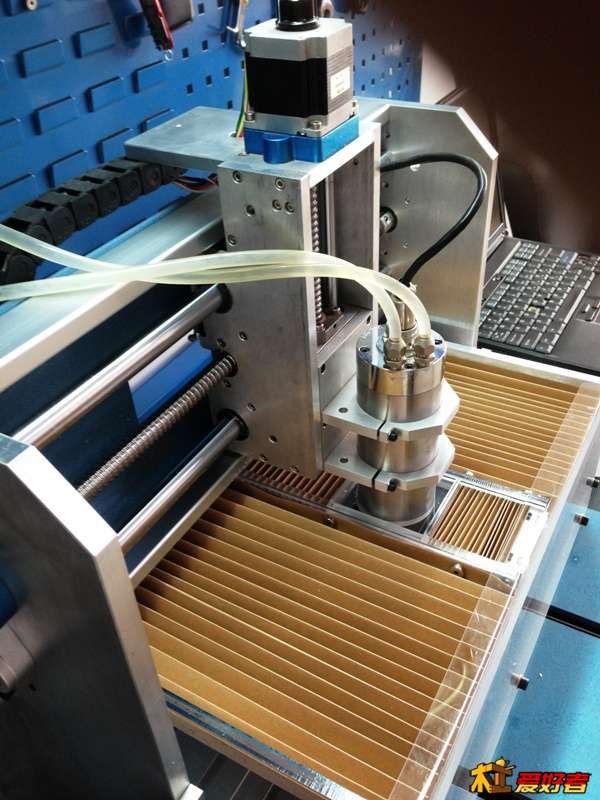

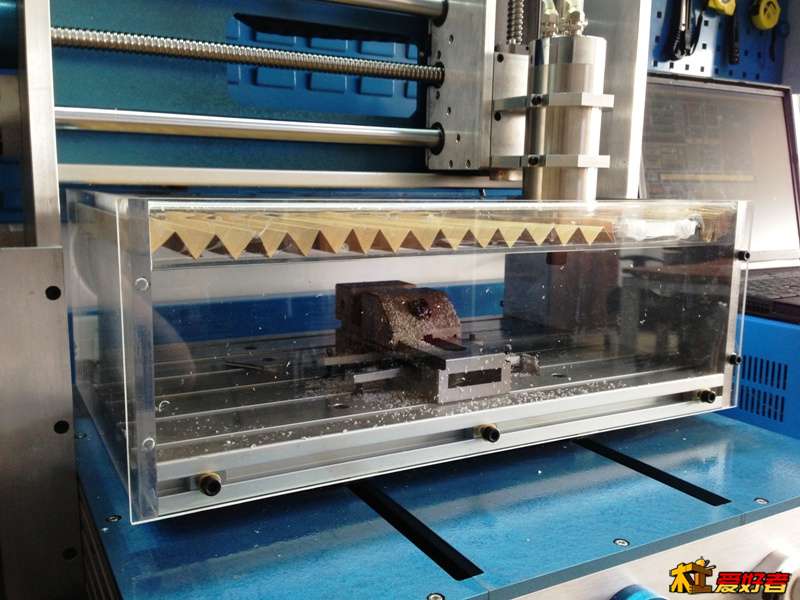

这次花了点时间，改良了下，用牛皮纸做了几个手风琴页，嵌在亚克力的滑轨里面，X轴两个，Y轴两个。

XY平面任意移动。













好处是：
1. 0灰尘泄露那是吹牛，不过1%灰尘泄露还是能做到的。

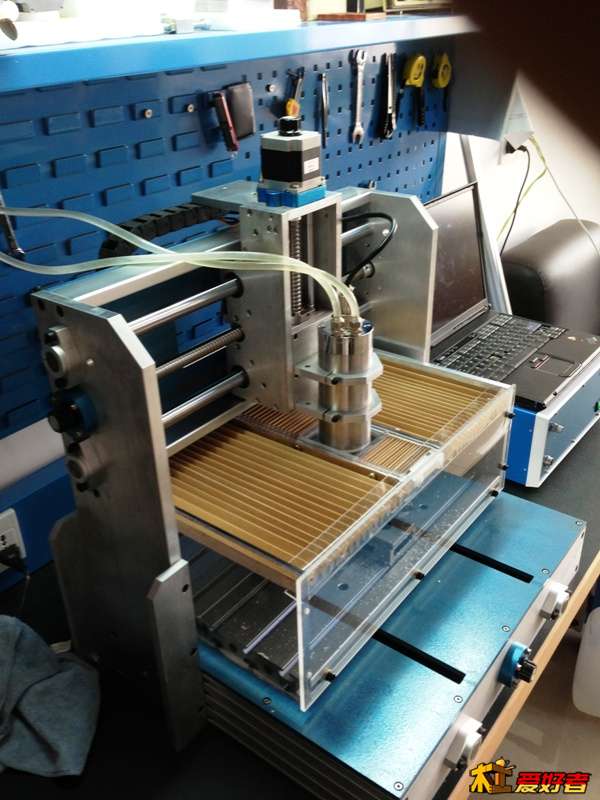

2. 用亚克力做的盒子，5个面全透明，机器工作的时候可以端杯茶在边上欣赏，就像看鱼缸里的金鱼一样，蛮好玩的。

3. 没灰尘，不会被媳妇连机器带电脑扔出门外。

4. 没有了。

坏处是：
1. 行程变短啦，从400x300变成了300x200了，不过没办法，No Pain, No Gain嘛。
2. Mach3中要设置好限位，一不小心会把箱子给整坏的。
3. 没有了。

综上所述，还是有好处的，嘿嘿。

南木匠

修士，不错的方案。

鸡爪山

很不错

yspnet

请问楼主,,,现在除了5I还上哪哩?

maybach

想法很好。

xshhh

这么复杂？小机器搞个有机玻璃罩子全密封，连噪声也隔了。
我没那么搞，四边用有机玻璃裙，主轴毛刷罩就基本不会飞出屑碎了。

scpj

yspnet 发表于 2013-6-14 16:22
请问楼主,,,现在除了5I还上哪哩?

常去hi-pda，你也是D板的？

scpj

xshhh 发表于 2013-6-14 16:59
这么复杂？小机器搞个有机玻璃罩子全密封，连噪声也隔了。
我没那么搞，四边用有机玻璃裙，主轴毛刷罩就基本 ...

全密封太简单粗暴，不折腾一点哪能满足一颗躁动的心。

再说丝杆要保护起来，而且我也不想看到林大夫这么漂亮的机机被我糟蹋，弄得灰头土脸的。

关键是要漂亮~！！！

辽沈雕手

你太特么的有才呢  顶死你~~~~~~~~~~~`

奇木缘

可以省去做清洁的时间。应该再把整个机器包起来，那声音也轻很多。那玩木头就是一种享受。

老鲍

不错！这样干净！

joeamy

不错，很轻巧

乐百氏桶装水

没灰尘，不会被媳妇连机器带电脑扔出门外。

xshhh

呵，不多说了，先实际操作一段时间，尤其是大切削量的，你就知怎样防飞溅。
牺牲行程是败笔,一寸长一寸强,我的6090还嫌不够行程哩.

519452756

楼主真是聪明绝顶啊
