作品二号-【木皮拼色柜式雕刻机倒装桌Router table】--240图详细呈现

龙之舞

麻烦问下楼主开关哪买的啊

Ashen

太美了，这哪还像工具柜啊

动力无限

动力无限 发表于 2013-6-13 03:57
　　海量的照片当中，我最想看的是靠山部分，特别是靠山的后面，但却少得可怜。认真看了那几张，我想问你一 ...

$ L5 e& w9 y3 V0 Z' q　　一直在等你的“木地板”图在什么地方，重新找了一下，才知道“木地板”在什么地方。看完了你补充的图，觉得你的靠山虽然可以实现了前后移动，但是移动起来还不是很方便，因为需要保证错开移动的时候仍然需要两板平行，这个是关键。ROUTER倒装台，最核心的部分就是它的靠山。它的两段靠山很特殊，既能连动（两段靠山同时移动）、又能单独移动（两段靠山平行错开一点点），特别是错开平移虽然不需要很多（往往只是1毫米左右），但是很必需！所以设计好它的微调平移是关键。当然通过两片垫片来实现也是可以，但总感觉还是缺了点什么，如果能把这个地方搞到精密微调，那就是真正的精品了。

三木1393

Halfworld 发表于 2013-6-13 00:32
' ^: s! k7 ~/ H- z& @! |2 Q# H) d开关电路

一开始准备用插座作为开关，结果无意间找到大红盖，喜出望外。

大红盖开关哪里淘的？

zf11220314

漂亮~！！！！顶起·！！！！

汉风草堂

做工精致，实用，学习
9 k0 M0 M0 U' K% ?. G- |

Halfworld

动力无限 发表于 2013-6-14 03:01 [url=forum.php?mod=redirect&goto=findpost&pid=3322911&ptid=207174][/url]
. [7 M9 w! J' n# v& f2 m　　一直在等你的“木地板”图在什么地方，重新找了一下，才知道“木地板”在什么地方。看完了你补充的图 ...

& e$ Q  Z" w+ A: \! i& ^4 B本来想找楼层号的，结果就发现个“木地板”，其实当初说在原来靠山的那个楼层就行了。
垫片的方法确实微调不便，不过可能各自做的东西有区别。
按我通常的家具设计方案，设想中很少会用到不等高靠山。所以也自然没考虑了。
实际使用几乎就是以直刀为主，别看我抽屉里很多铣刀，除了两把燕尾刀（基本没用过），圆角刀（很少用），其他的都是加工直的方的。
3 e4 ]' ~$ s. T6 X9 y8 G! p5 s" e$ m刚才又仔细看了下靠山的螺栓长度，活动面板和基础靠山间最多能容纳25mm的空间，想了一白天的外挂楔形调节机构的空间不足，螺栓和面板粘住了，不然换个螺栓也能用附加机构了。
& c1 W) R/ [8 W" d以后有机会再改，到时还多请教。

yanlei

外行看热闹，无言。

忘情々幽灵

确实厉害，光写这么多字，发这240张图咱都做不到

nfbb517

请问您那个树皮是什么啊，是树皮墙纸吗？哪有卖的啊

edward_coke

楼主真是强人呀！光是发那么多图，写那么多说明，一般人也耐不住那个性子，，，这个雕刻机桌子的制作过程包含了很多实用的技术，，，感谢楼主慷慨分享。。。。。非常耐心的给大家讲解。。。问下楼主：
; d5 n5 l8 h/ X/ j0 h& V+ t$ M$ [1、裁木皮使用美工刀吗？看你修得非常齐整。
2、粘贴木皮能不能用白乳胶？
) K# g. M! q5 n/ C* R+ L# g3、最终的表面处理采用了什么工艺？
. Y9 A; B4 P1 Y& U" q多谢了！

Halfworld

edward_coke 发表于 2013-6-16 00:33
楼主真是强人呀！光是发那么多图，写那么多说明，一般人也耐不住那个性子，，，这个雕刻机桌子的制作过程包 ...

/ b7 `- s; x  s; W' J  [6 o' ^多谢支持，其实也是上次发木工桌的帖子时，无意间的一张图，别的木友还是从中看出了对他有用的方法。所以我尽量详细呈现，各取所需，有说明不清楚的我可以改进增补，相互学习，对自己也是一种帮助。
8 y) p9 g" T1 L$ K- H' q4 J
关于你的几个问题：

% j+ a2 ~: \7 s: R* \. ]1、裁木皮使用美工刀吗？看你修得非常齐整。

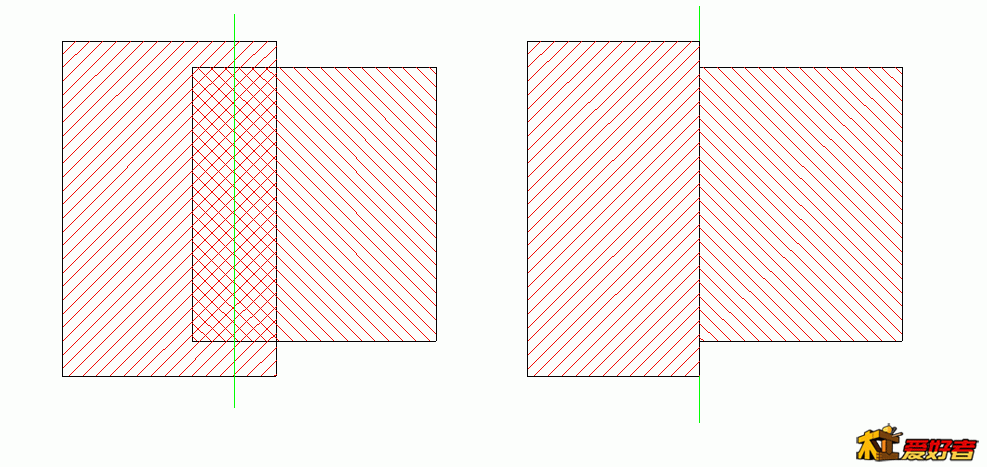

是的，裁木皮是采用美工刀，确保锋利的刀刃很重要（确保切边光洁），一把足够长的钢尺（不需要和切割长度一致，钢尺可以移动，不影响效果），刀刃垂直（不垂直就会有重叠过多或者不够）。而对缝的方法其实很简单。如下图，将木皮少许重叠，沿重叠部分裁一刀，分别去掉裁下的小条，剩下的就严丝合缝了。当然，涂胶后进行如上操作。
2 E+ C* t" H5 D0 U; z
* g7 }$ L% T$ r! ^; V5 m
2、粘贴木皮能不能用白乳胶？
我用白乳胶做过小样试验，可以贴，牢度没问题，表面平整度似乎有点差别。但是白乳胶含水率较高，比较容易从木皮的纤维孔中渗出来。木皮胶如果采用没甩干的滚筒，也会导致太稀，胶水从纤维孔渗出来。大样没试过。

) _6 R) T0 O' ^5 z& d% w# C
5 D8 k: P0 m# _, r6 G3、最终的表面处理采用了什么工艺？
. P! k- J/ {6 c8 ?# N1 [4 c" W用的水性木器漆面漆，没有用腻子和底漆，涂刷6遍左右也能达到不错的效果。附着力等问题不用担心，面漆加水渗得很深。水性木器漆不加水厚涂可以较快形成漆膜，但是不宜流平，会留有毛刷印，漆膜也较粗糙，但适合吸收率大的材料。加水薄涂则能形成光亮平整的漆面，干得也较快，不过需要涂的遍数较多。涂装前电动砂光机打磨到400目，或者手动砂板打到600目我觉得基本就够用了。涂装时我是每涂两遍打磨一次。

maybach

做工很强悍。羽毛板好像是加大码的，不知是不是用手机看有关？来自: iPhone客户端

edward_coke

楼主很强大，让人钦佩：
1、楼主是住在城里吗？是高楼吗？怎么会有这么大的一个房子做木工？怎样解决噪声污染问题？
2、楼主用的是海威的小金刚推台锯吗？也是通过网上购买的吗？

Halfworld

edward_coke 发表于 2013-6-16 21:25
4 H9 i: ]; L: N5 r$ _楼主很强大，让人钦佩：
7 S: g$ R0 U/ J; a9 ~( h7 d1、楼主是住在城里吗？是高楼吗？怎么会有这么大的一个房子做木工？怎样解决噪声污 ...

  n* o5 E9 ^- l3 B. n1、楼主是住在城里吗？是高楼吗？怎么会有这么大的一个房子做木工？怎样解决噪声污染问题？

% |$ ^; l1 A7 H0 ?我住的地方地域上属于景区，但也在新城区边缘，从底到顶3层都是自家的。
当年买的早，也就现在一套3房的价格。
地下室除了车库，还有50平的地方可以占用。
不过集中隔音除尘区就这一个房间，20平左右，其他只能堆料组装时用。

. q- {& s. O7 t' R5 J, |! p噪音问题在装修之初就考虑到了，因此工作间所有后砌墙体全部采用24实心墙。
, _2 f2 E$ J: P: X8 B; B别过分相信什么隔音材料，空间允许，最有效的还是实心墙。
对外窗户是内外双层窗，每层都是双层中空玻璃，房间门是双层中空玻璃门，改善采光的同时隔音非常有效（注意密封）。
' G0 S  y& P: ?. }1 L: C( a9 X. K外面人听不见了，自己带个耳罩一切OK（为了听力，这钱不要省。我买的3M PELTOR H10A耳罩）。
: ?# W+ J- z5 o9 u4 x, f2 L同时今年初加装了新风换气系统，其实就房间对角打两个孔，然后一个250W的离心风机往外排风，另一头负压自然进风，总成本200出头。
, H  M) d& _+ f, W; u6 m% _可以保证悬浮粉尘能被主动排到室外，就不用开窗通风，保证了隔绝噪音。
* g7 k( ~# Y- d4 U7 Z8 g* _8 g隔音效果怎样，我没直观感受。不过有好几次连着干活，忘了时间到半夜，即使是在用雕刻机这种高噪音的设备，邻居也没有一次敲过门。
/ g$ o1 y% @0 E$ z/ v! Q) ^8 ~  j3 l
2、楼主用的是海威的小金刚推台锯吗？也是通过网上购买的吗？
3 l9 o$ T) E! g" x4 _用的是海威HW110LG-30，俗称大金刚，我运气好，买到黑金刚。论坛直接找VIP商家海威，是工厂直销，售后绝对放心。
0 C1 ^! C" ?  o+ w0 U' Q- k% a! G我有贴子介绍我的黑金刚，可以参考下。
