前一阵我的东成手电刨在工作中啃到一个钉子，两败俱伤。钉子居然被刨得亮铮铮的，哈哈。
: V% l/ a( v9 Z9 b0 ?) K后来上网买了几对廉价刨刀备用，东成原装的没敢买，一来比较贵，二来感觉钉子都啃不过，貌似不是白钢的，这是后话。旧刨刀暂时不打算磨，没这个手艺。但是麻烦随之就来了，刨刀怎么换？( r1 S! y: g# M
查阅了若干帖子，貌似都没有讲清楚，多半都是凭感觉……蛋疼的“凭感觉”，本朝活生生落后西方那么多年。
% H" c! Y# N, I# Y; m$ w0 ?7 A+ \不管了，我边拆边记录，结合帖子的内容，开始给刨子换刀……希望能给菜鸟一些帮助。) a1 n- o0 O9 L; Z

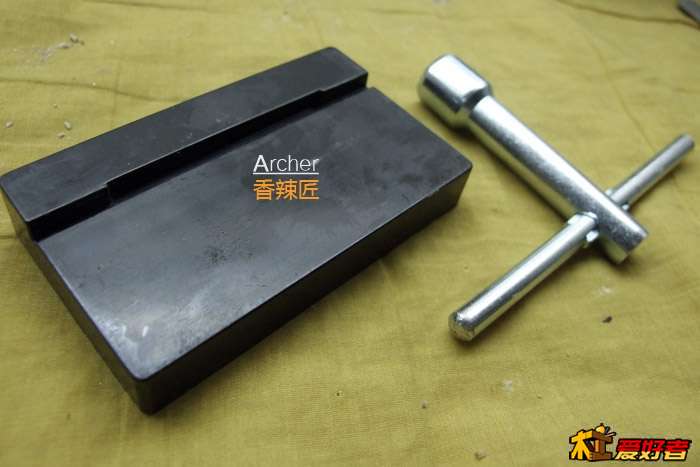

+ J( z8 q% U J7 P$ r" a原装的两个工具，一个小套筒扳手，一个对刀器（我观察了好久好久，实在不知道怎么用，智商堪忧）：4 {4 L7 {; v7 ~) [3 J/ h8 _

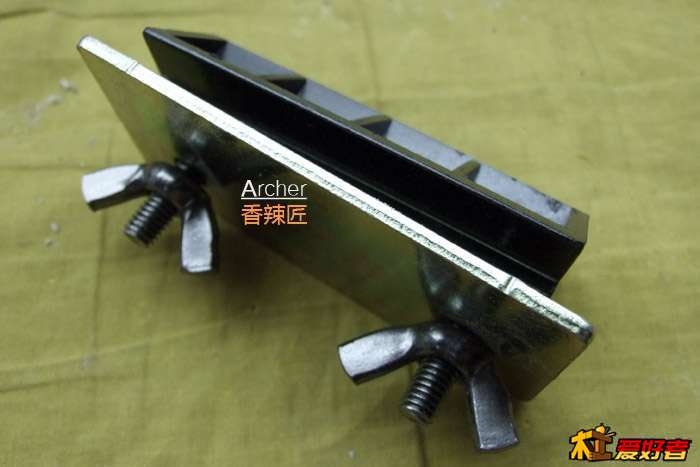

1 R; I# b" {0 u$ D) V原装磨刀器（白钢手磨的话，感觉要天荒地老才行）：
O; s" t# n8 D: B5 w' S3 k
, e) i u' l- _* F, l Z1 q9 \8 N7 W0 s
$ w8 r+ s: X0 ^% @* p1 V' M

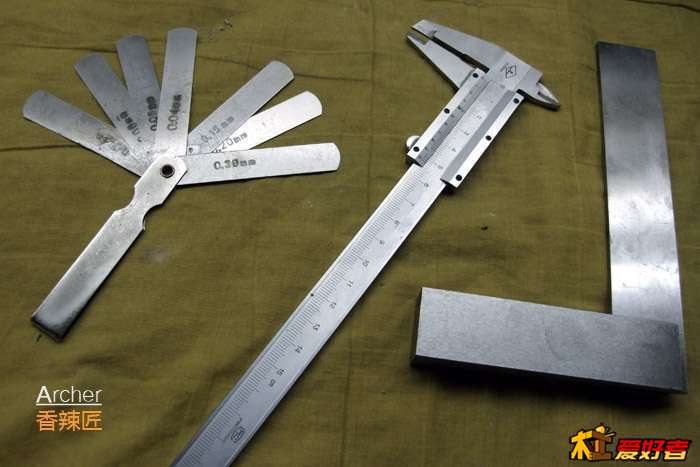

拆卸、换刀过程中使用到的工具 ，塞尺、卡尺、角尺：
* s8 D# ^; I( v
8 t+ U8 a( M# y/ P# F

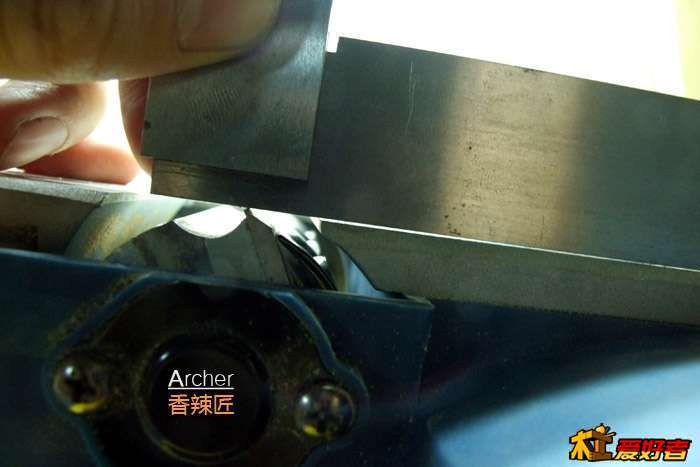

2 I: H) J4 f# L" S拆之前先观察刨子，用角尺靠了一下，刨刀最高点高出固定底板一段距离（很多人的帖子说必须高出来，也有说不能高出来的，哥又蛋疼了。不过根据我的判断，这里高出来有问题，先把问题放一放。）见图中的缝隙：
- B9 M3 x- f9 k2 h8 V% c% w

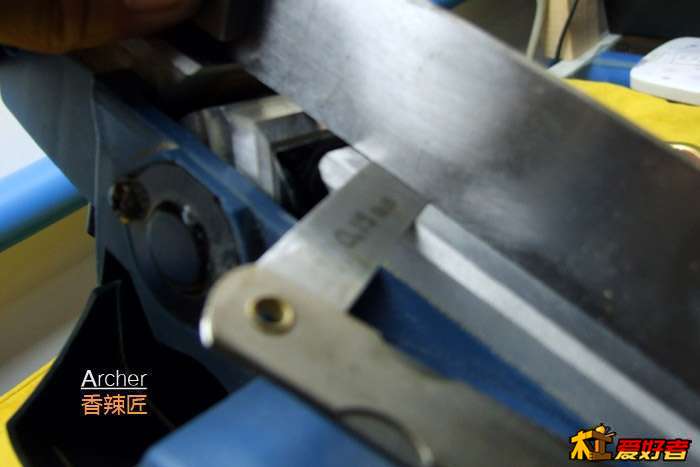

& E% l# K( h' @0 a, q用塞尺测了一下，不一般高，一边是0.2，一边是0.15.怪不得我总是刨不平，还总怪自己人品差……
" `8 p! o' j+ `4 I9 S# U9 H0 H
: T+ N( H" t1 `7 f" U, E
3 D. n9 e8 z: Q* X
心中有数后，开始拆解刨刀。里面是个啥样其实还不清楚。先用小套筒拆，吃奶得劲都用上了也没拆开，于是加了个延长杆，终于拆下来了。这个力是相当大的，差不多记住这个力，完了还得照这个力拧上去，否则就等着吃螺钉枪子儿吧。* X" Z& k* g0 G/ {
; r7 N2 ^/ j' M/ }- @5 P8 ?2 m9 t8 ~+ y( A

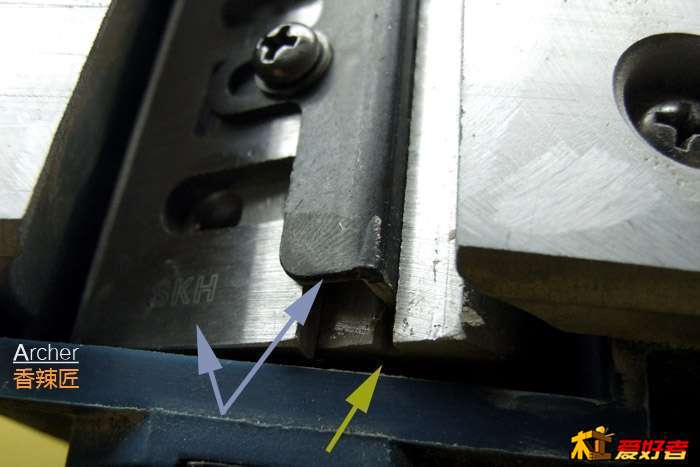

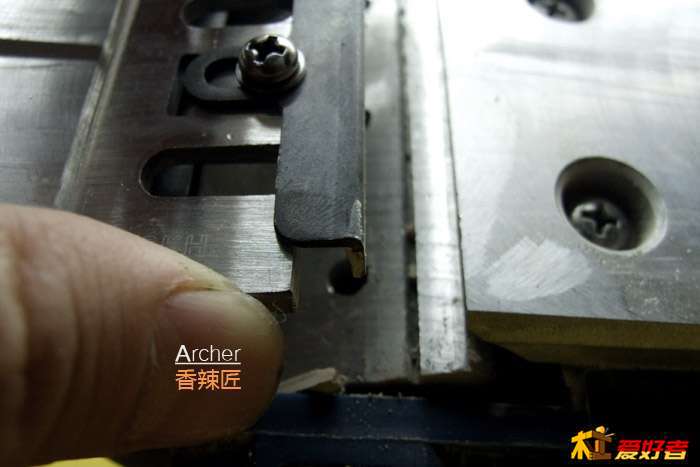

拆开压板之后，露出里面的刨刀以及刨刀上面用螺钉固定的那个角铁（名字叫什么？压板？）这二者组合以后，靠刨刀座上的一条开槽定位。槽和角铁的配合比较好，基本没有缝隙，因此就可以不考虑装上去后再定位的问题了。如图，黄色箭头是开槽，蓝色箭头是刨刀和压铁组合体：
) A1 A7 Z+ z% ?2 l+ Y7 O$ a7 |! d- X
; K. l, I+ K8 T6 @
组合体和刨刀座的关系如图：, z K4 `; i; E
" W( Z3 E& _" J' E# }# J' |组合体的反面如图：
' |6 P5 R7 j7 Q4 r2 B5 C) A1 e

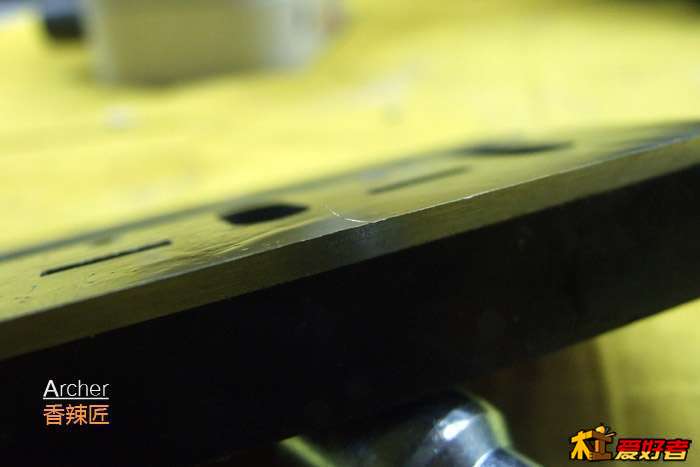

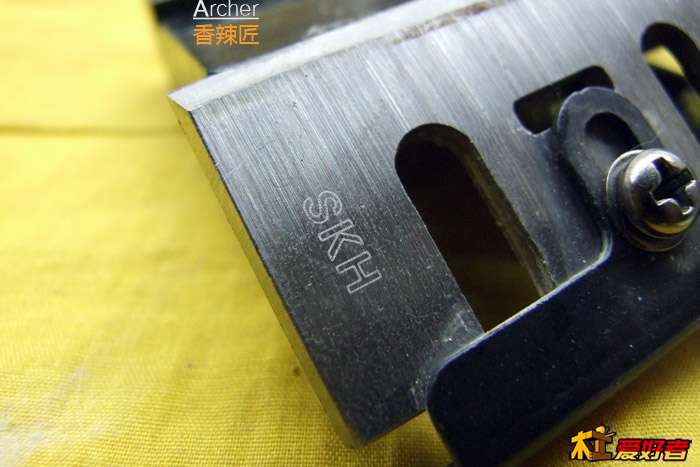

( c% n" [4 q) v! @1 `$ h- M东成的刨刀的材质skh，貌似也是白钢（锋钢、高速钢），不过是日本品牌：
3 n- m) Q, p W+ p8 q
% Q3 I$ ^ z- Q6 o
/ |! f/ s) }$ x7 q: g
好了，拆到这一步我大致知道原理了。所谓的对刀，其实就是调整刨刀和刨刀压铁的位置，让刨刀露出底板的距离达到要求。至于刨刀和刨刀底座的定位关系压根不用考虑，这个由刨刀底座的开槽决定。' w I* T5 K* @8 U
还有，之前翻到一个帖子，说刨刀和刨刀压铁的位置非常重要，原装的位置一定要“记住”，否则装上新刀会工作不良。怎么“记住”这个位置，就是靠标定对刀器了。不过这里我有个疑惑，因为原装的刨刀片的位置我认为不一定正确，因为刨出来的面的确有瑕疵，一边高一边低不说，啃头啃尾的现象还是非常明显。不过标定对刀器这个过程我还是打算走一遍。
! U" ?$ E; H/ c! j2 S

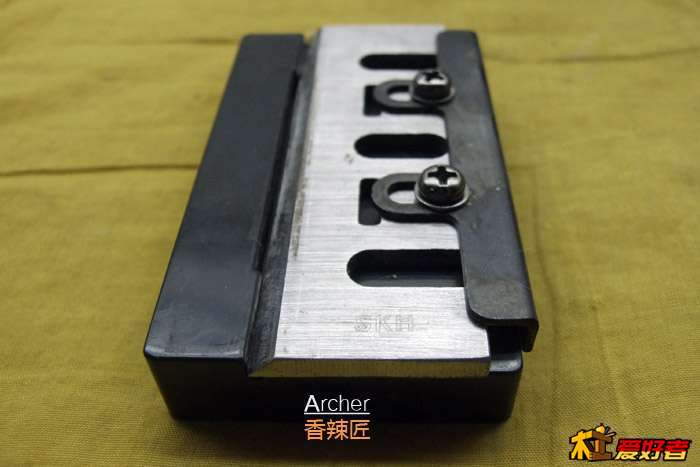

6 N7 O( t% d6 x对刀器和刨刀组合之间的放置关系如图（螺钉我还没有拧过，原装位置）：
l& o5 X: w& f9 a( a, V! b
! j: b6 W8 k( F; I/ Q. Z' u; X
在刀刃靠近对刀器对刀壁的前提下，压铁跟对刀器的后侧壁有一条非常明显的缝隙，如图：% n6 c4 {; _0 b) N% R

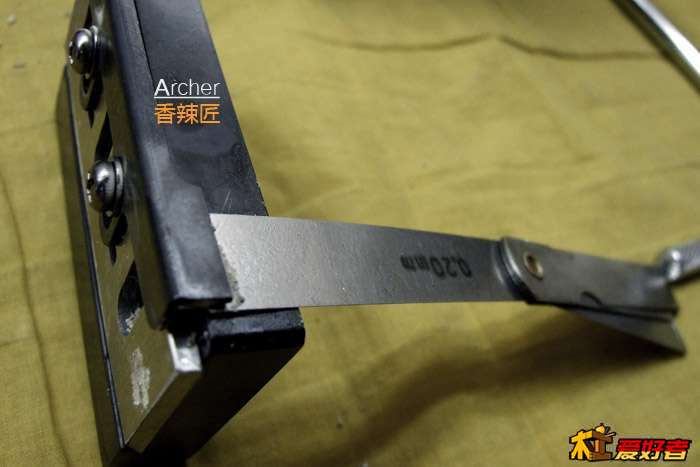

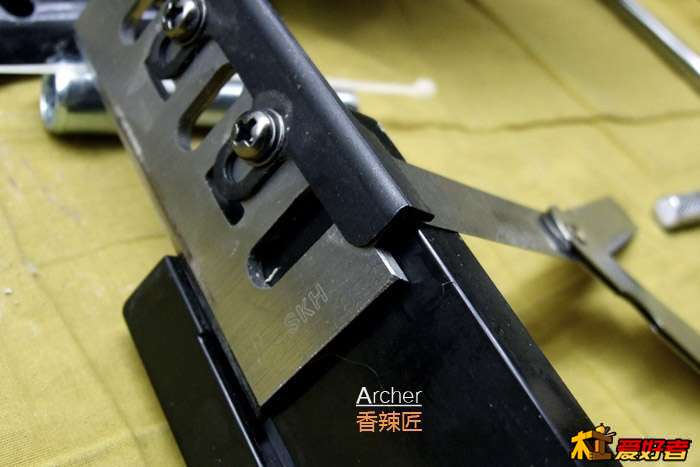

1 M" p1 s: y! I! ?1 V用塞尺测，后端0.2mm（我拍照放手拍的，其实测的时候应该用手压住组合体，让刀刃贴紧对刀器的对刀壁）：# u% G$ r9 u! O/ T- O

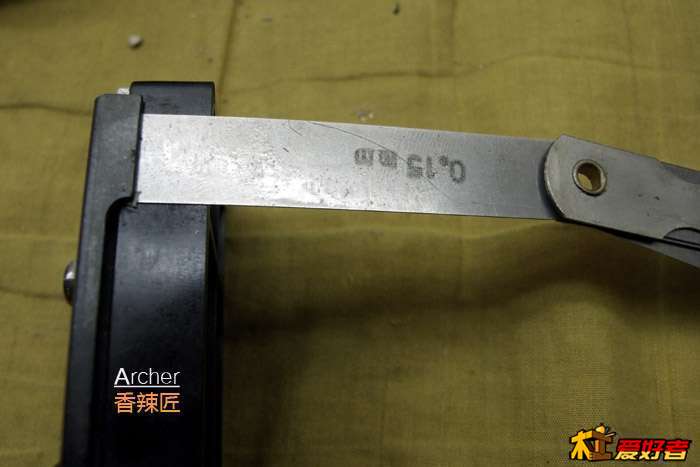

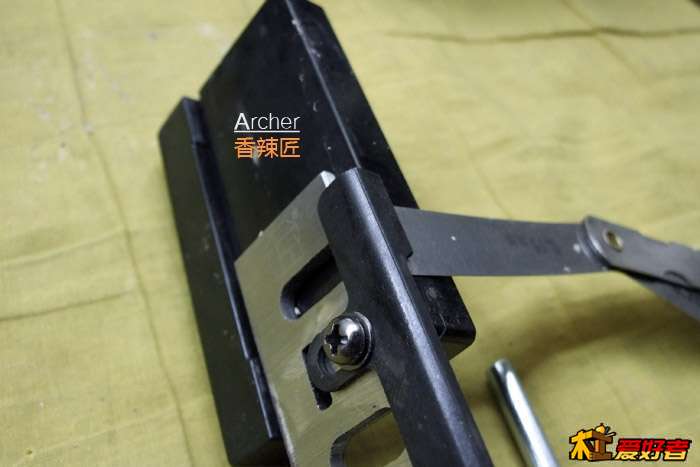

; }; X6 t- q) Z$ T0 @7 g前端缝隙为0.15mm（我*，这就是刨不平的原因所在。）这个数据在另外一组刨刀上也得到了验证，说明了东成至少这批货的工装是有问题的。
* y e6 u" {. L, h
' ]. N7 S: i& ~# r6 G' w+ h/ }4 t$ S
其实到这个时候对刀器还没有标定完毕。+ D$ S3 D+ R0 B& U
我又重复了这个过程，把组合体的下部移动到对刀器的上部，测出缝隙还是0.2mm；组合体的上部移动到对刀器的下部，测出缝隙还是0.15mm。这个说明这个数据差异不是对刀器是歪的，而真正是原装组合体没有装正（蛋疼吧？）见图：
" c8 n; N9 L# A! B# x& N
& q/ v2 k* b5 y( m: O/ m: Q V' b
! D$ s! G! F g4 Y/ }' u$ @回头来看看，刚才我测刨刀高出固定底板（后底板）的高度，正好是一头0.2，一头0.15。这说明什么问题？说明刨刀的确是歪的，而且是出厂组装的时候歪的。还说明，对刀器其实是按照刨刀与后底座平齐的高度来设计的！（这个也验证了我的猜想。）+ _! D3 Y6 O0 c3 ^% e9 c
+ Y) y j* X6 U7 z Y+ g0 C4 {

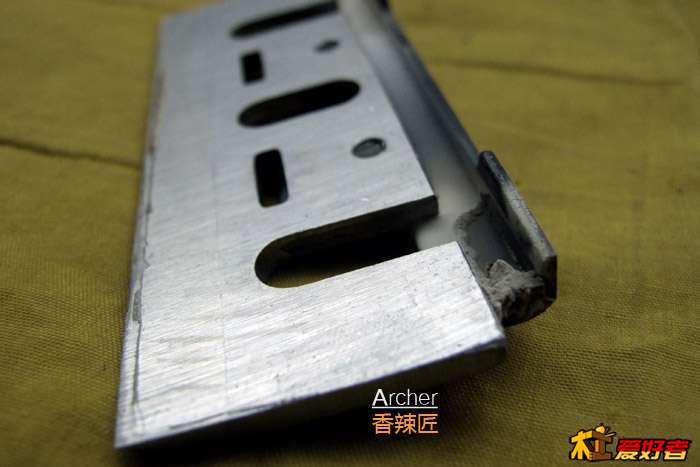

好吧，不纠结了，开始装。拿出我的新刨刀，也有瑕疵，需要我精磨一下下，哈哈：& S$ a7 x: j# A$ g5 m
, g5 [9 o9 }( ?) s5 X
这下对刀器我是相信它了，把刨刀和刨刀压铁紧紧靠在对刀器的对刀壁和后壁上，拧紧螺钉（这个力量没有盖板螺钉那么变态），感觉紧了就行了。
' w8 @" k. y e. q7 k
% Y# k5 `6 r. W7 v5 b
$ ~6 T- E+ F/ \. k$ Y最后再把刨刀组合体安装到刀座上去，然后再一次用吃奶的劲把螺钉拧好。好了，至此刨刀已经更换完毕，试了试，的确没有左右高低不平的现象了，但是啃头啃尾还是存在，只是比先前轻了。这也许真就是需要手艺了吧。" Z4 d8 c0 s- a
|
