画图开工

3643131 · 发表于 2013-6-11 14:29:46

提前回来了

wxy15792 · 发表于 2013-6-11 18:12:18

3643131 发表于 2013-6-10 19:431 }" C, ?8 R5 U5 g' D' h
准备好的主轴

主轴最重要了，这个能达到多少转，扭距怎么样

wxy15792 · 发表于 2013-6-11 18:13:50

机身是铝还是钢架？直线导轨还是光轴滑块

3643131 · 发表于 2013-6-11 19:28:55

wxy15792 发表于 2013-6-11 18:13
( o4 M' L8 W5 P* H4 p) E* ^机身是铝还是钢架？直线导轨还是光轴滑块

机身是钢架光轴滑块全新滚珠丝杆

3643131 · 发表于 2013-6-12 11:37:39

已经成团了

后期直播敬请关注

3643131 · 发表于 2013-6-13 22:36:44

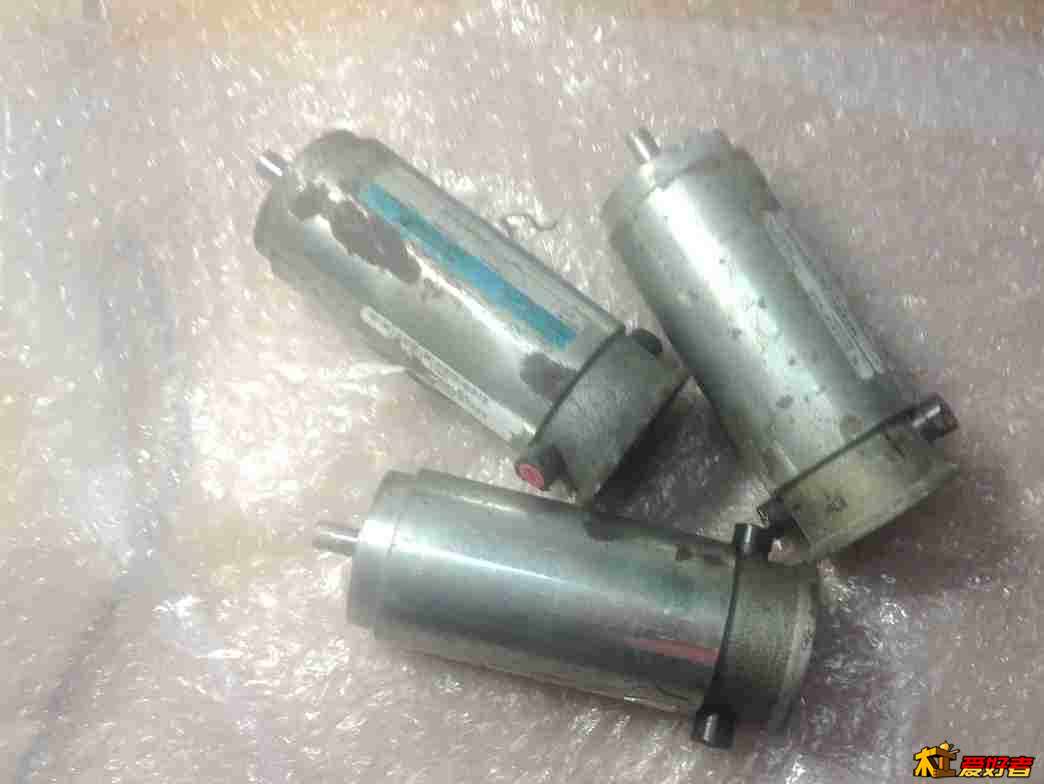

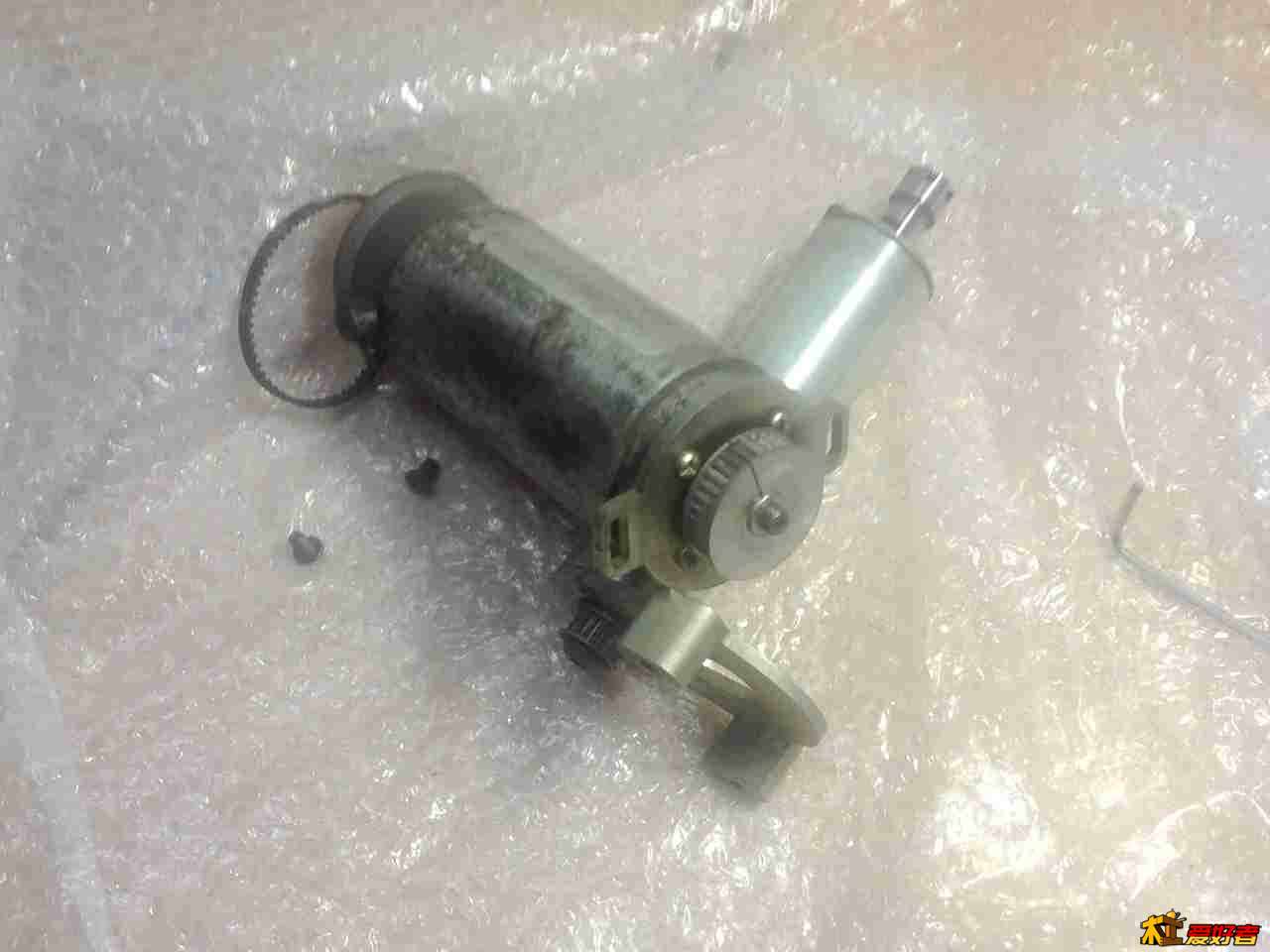

大家对这个无动力主轴感兴趣所以拆开大家参考一下

水冷主轴确实好但是业余玩家用就有点浪费了

3643131 · 发表于 2013-6-13 22:45:22

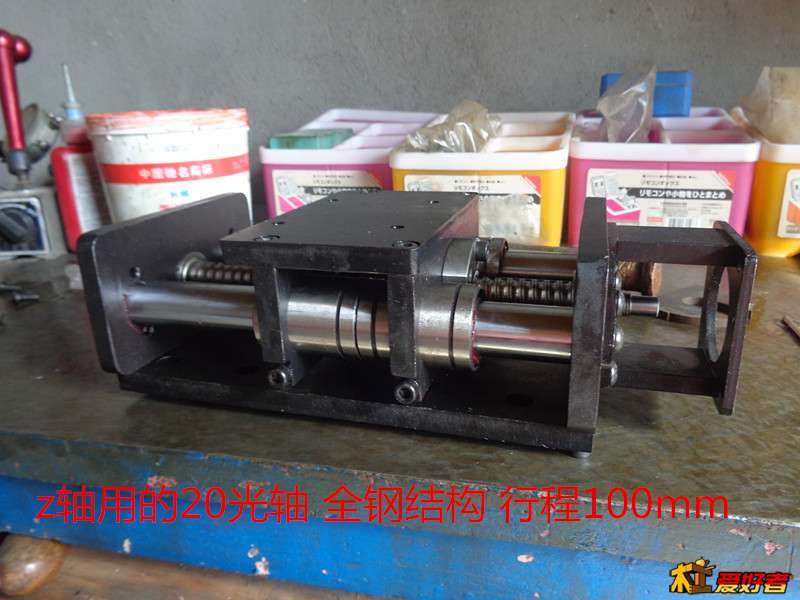

这个是前段时间装好的为了这次组团又准备3套

3643131 · 发表于 2013-6-13 22:47:00

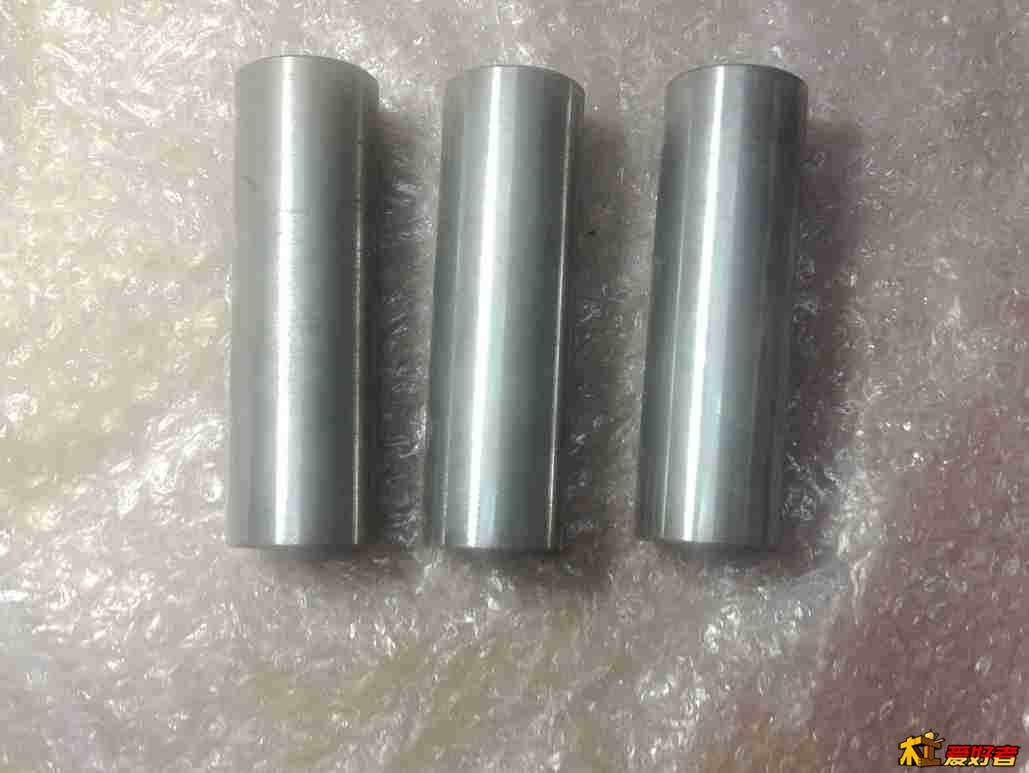

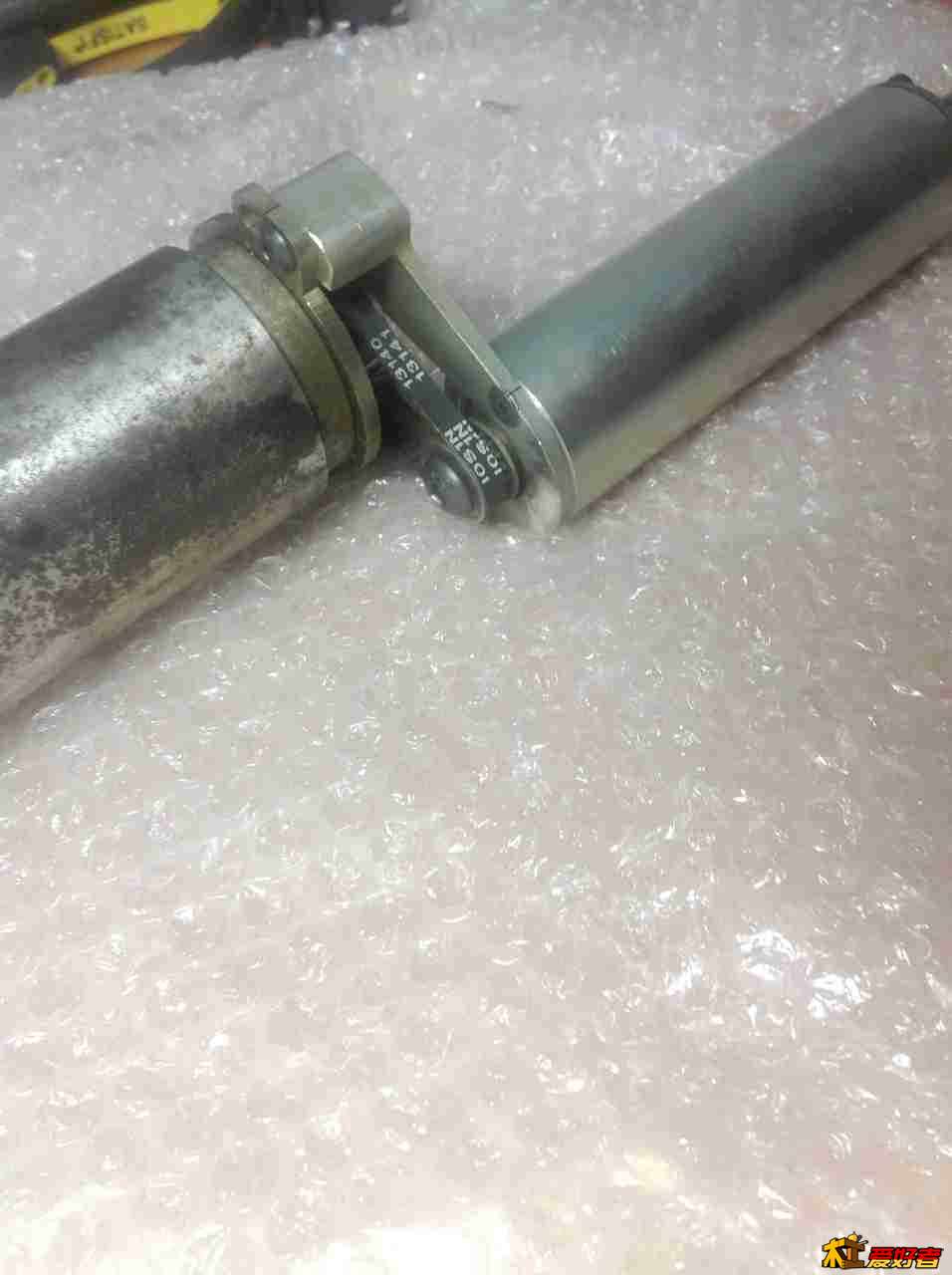

轴套高精度延长杆（这个比一般的贵精度也比一般的高）

3643131 · 发表于 2013-6-14 19:12:11

今天的劳动成果光轴固定板明天定心钻孔

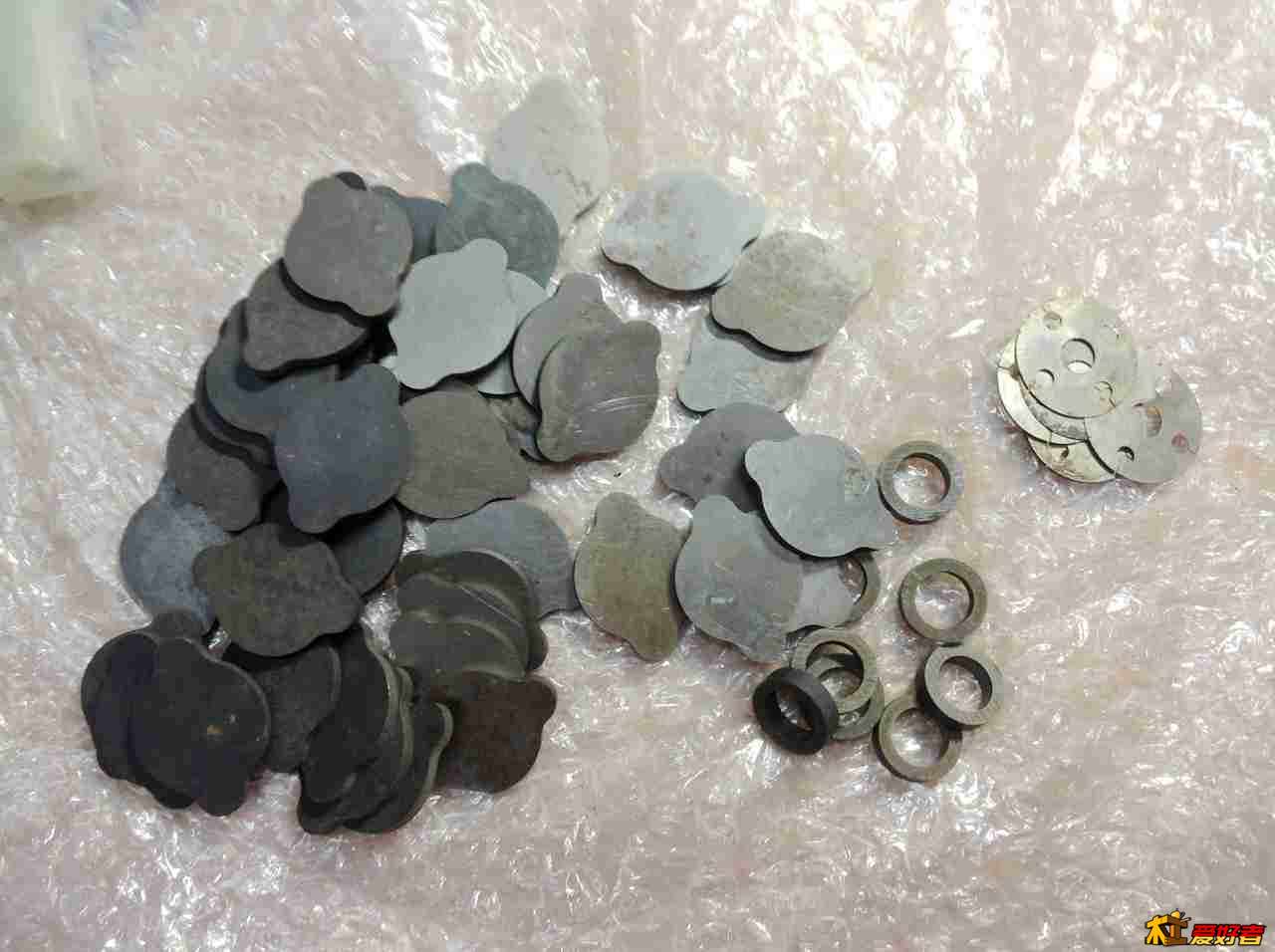

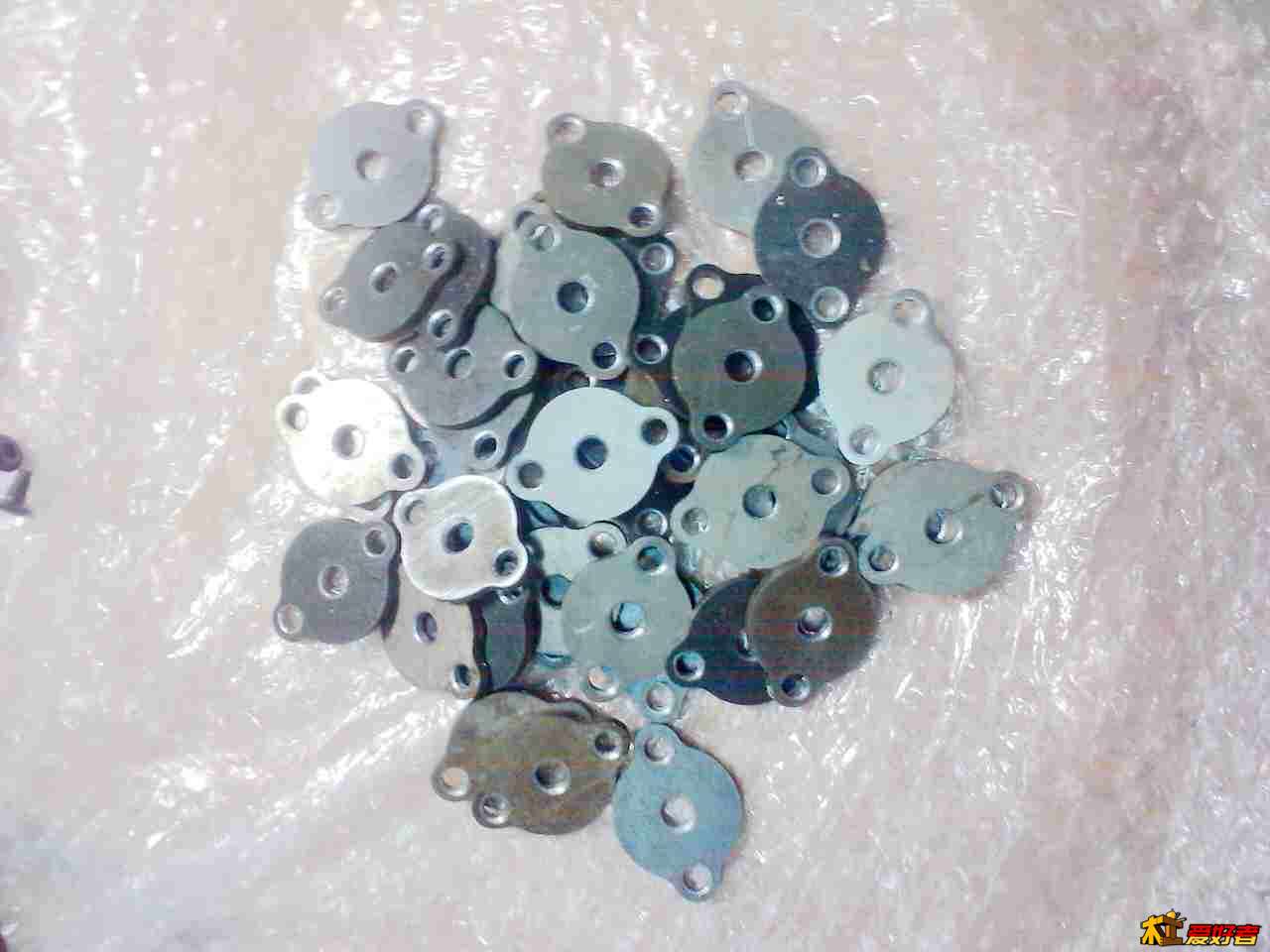

隔圈是主轴上面的小零件旁边是联轴器的膜片

3643131 · 发表于 2013-6-16 07:15:59

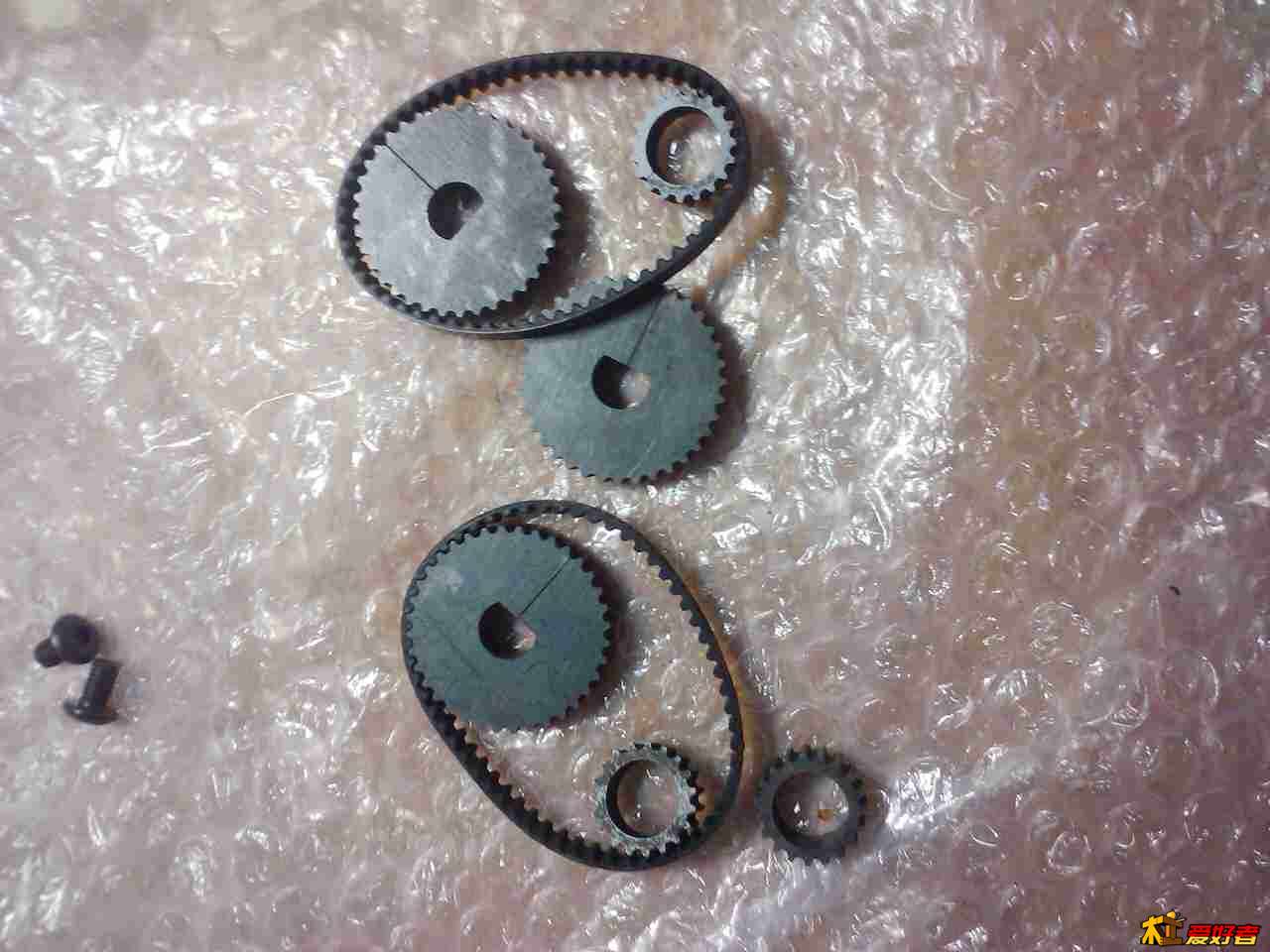

自己加工的s3m同步带轮

3643131 · 发表于 2013-6-16 07:20:29

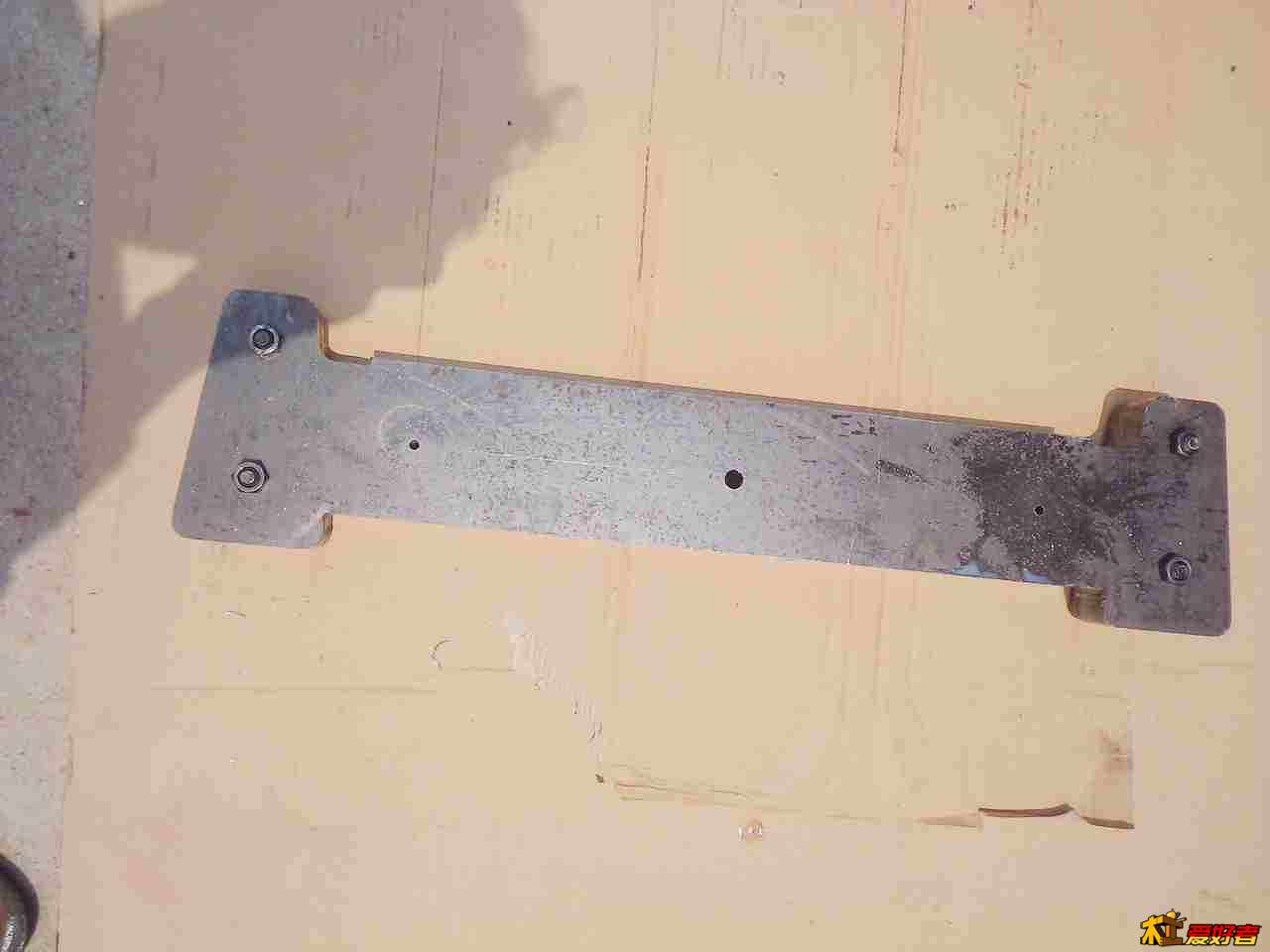

钻好孔的光轴固定板  这个固定办法是我设计的

光轴长短用线切割保证  这样可以有效控钢板变形  就算钢板有点弯

在这个固定方案下也会被拉平的

麻烦就是要把2个光轴用线切割一起切断保证长度完全一致

3643131 · 发表于 2013-6-17 19:45:05

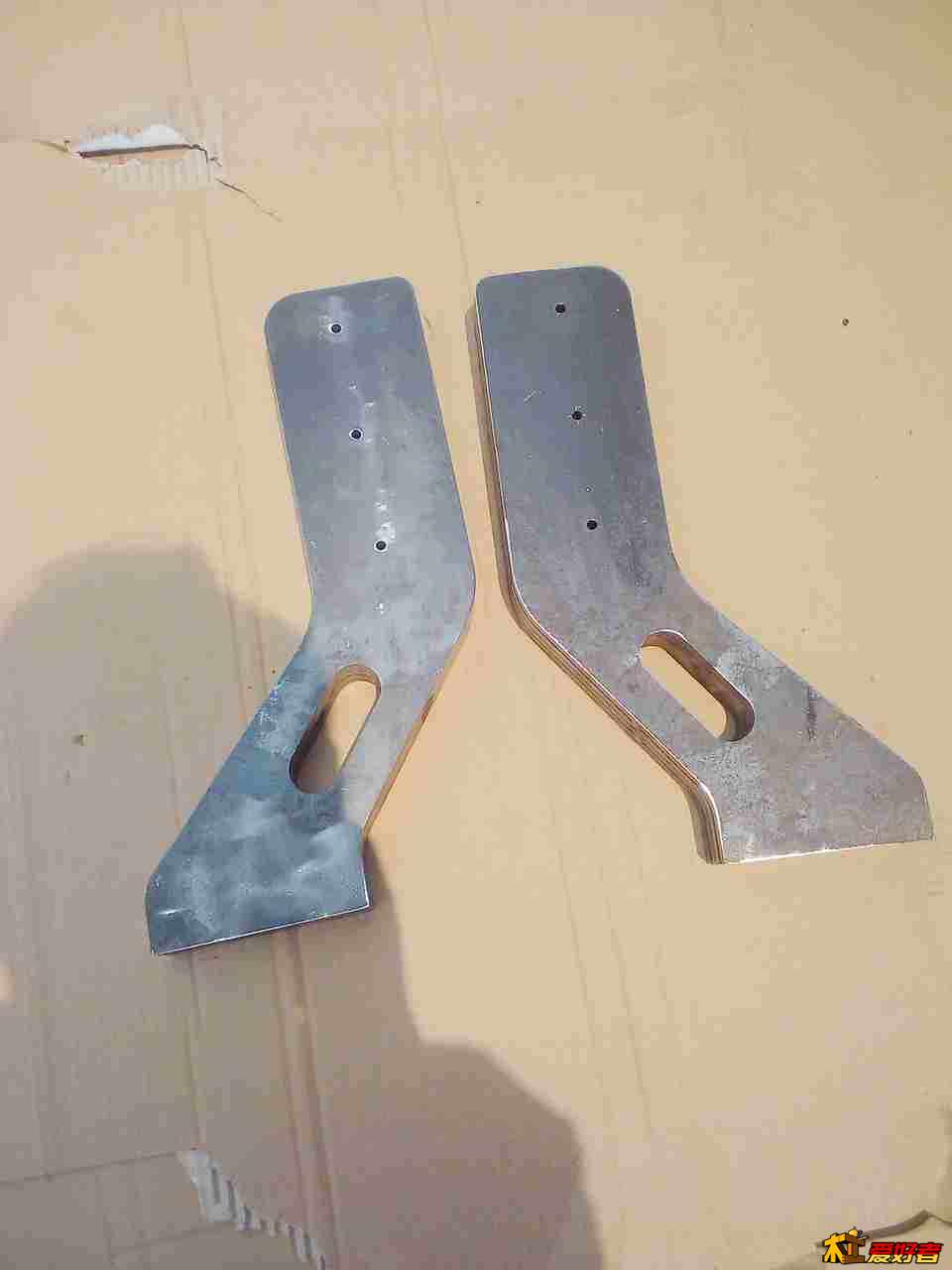

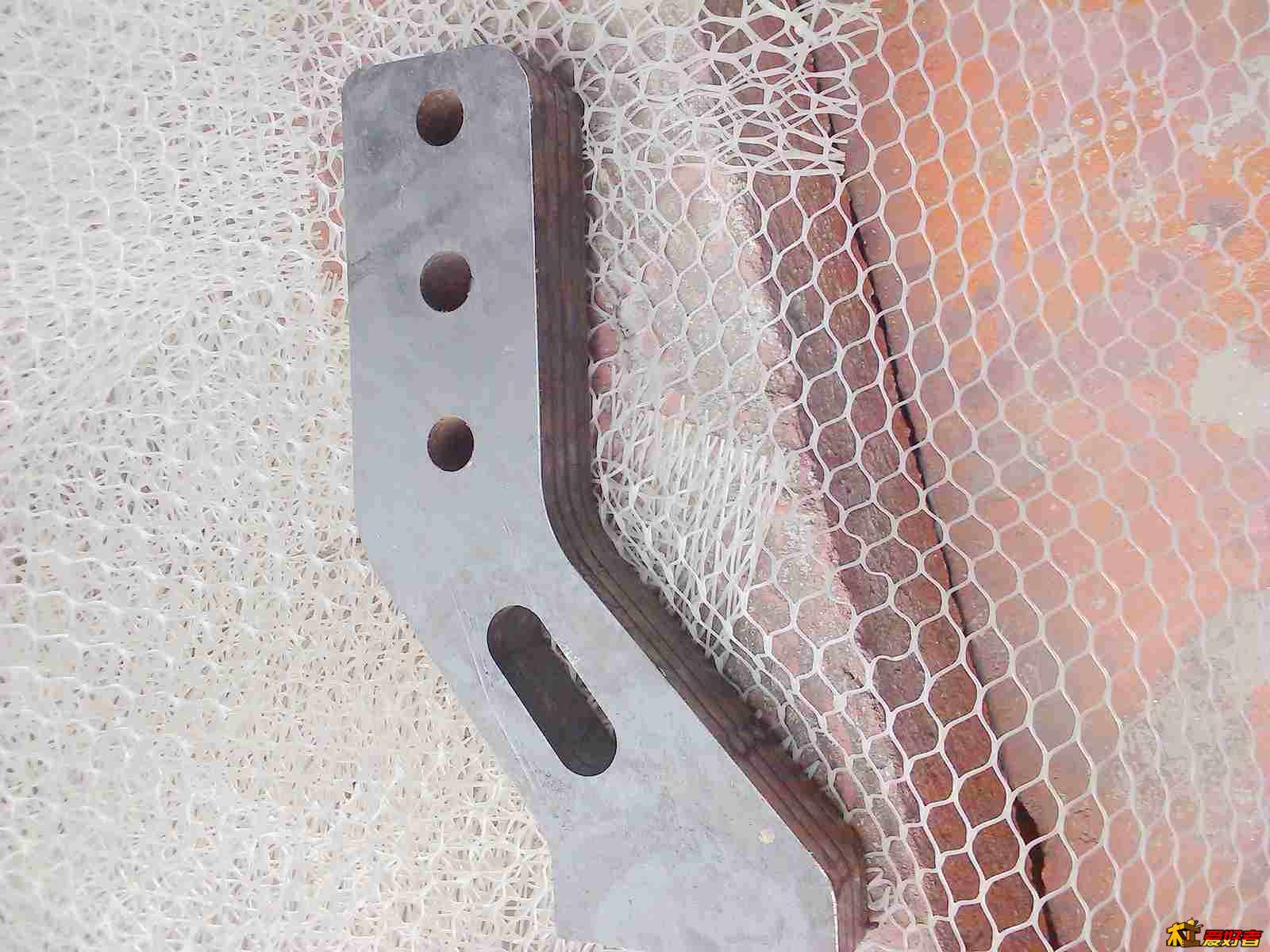

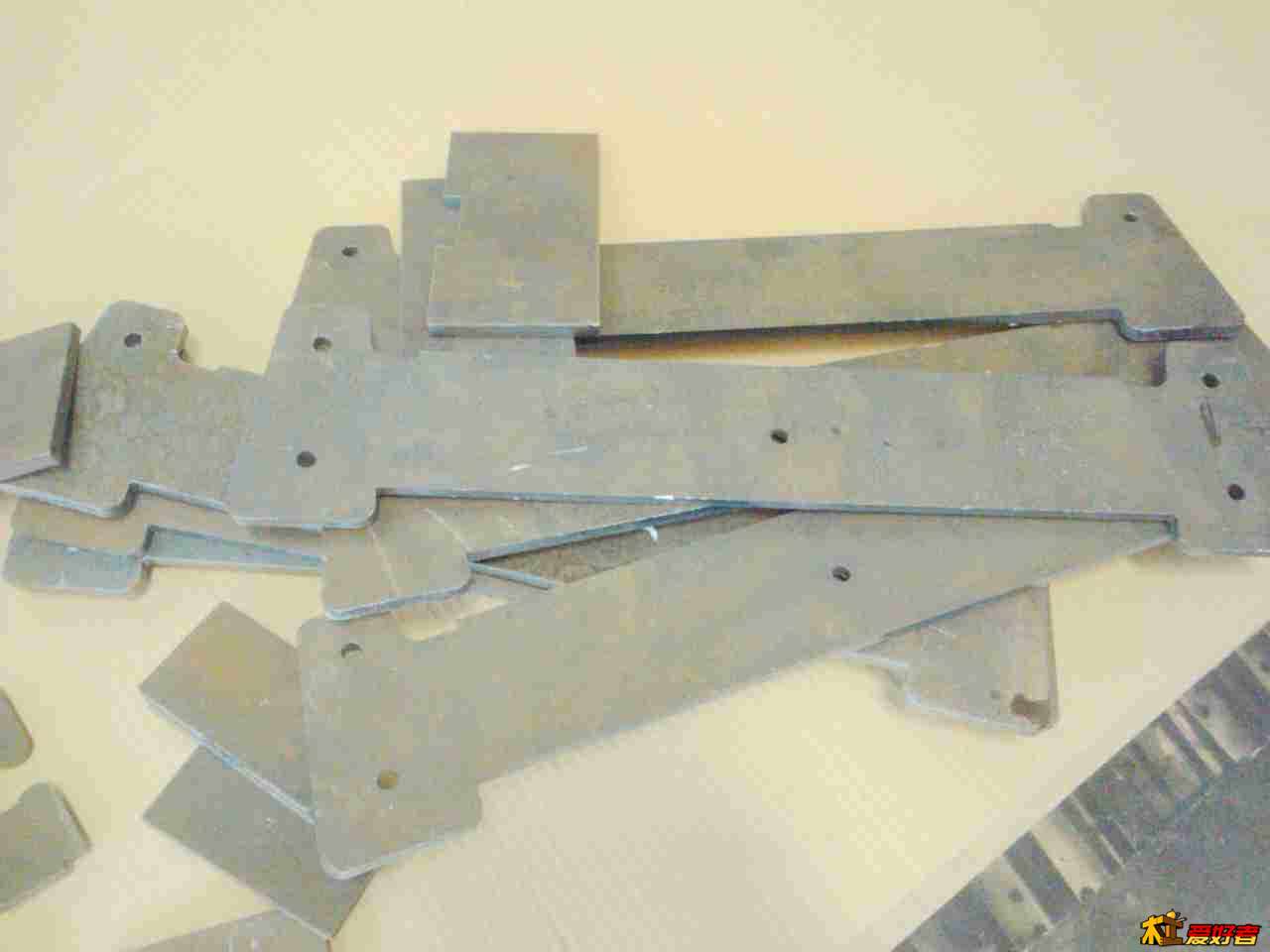

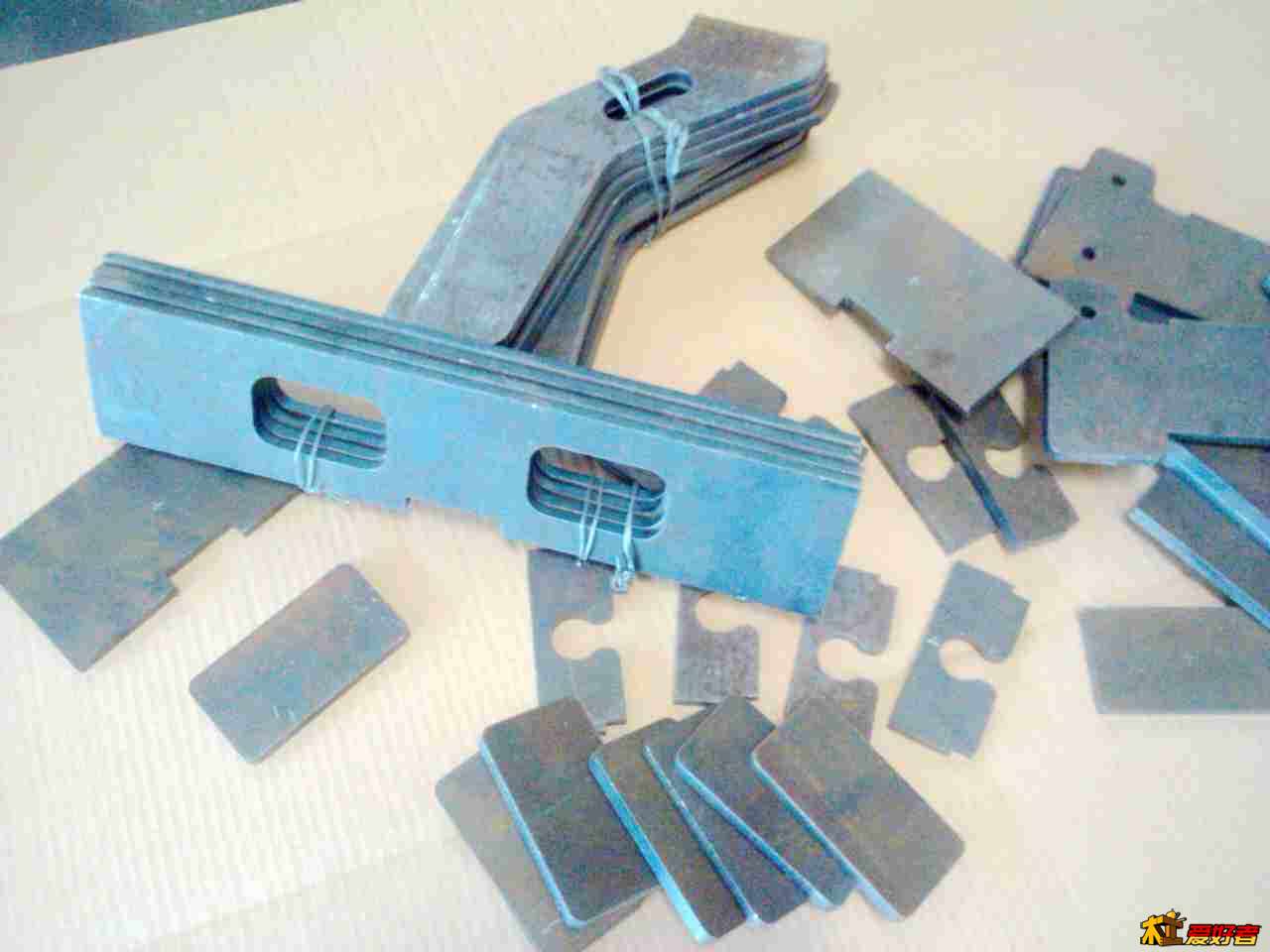

材料已经下好大功率激光下料

切口光滑尺寸也不错实测+-0.2

这个光轴孔轴承孔都是线切割精度+-0.02

所以整机精度绝对不是低端货可以比的

3643131 · 发表于 2013-6-24 18:26:52

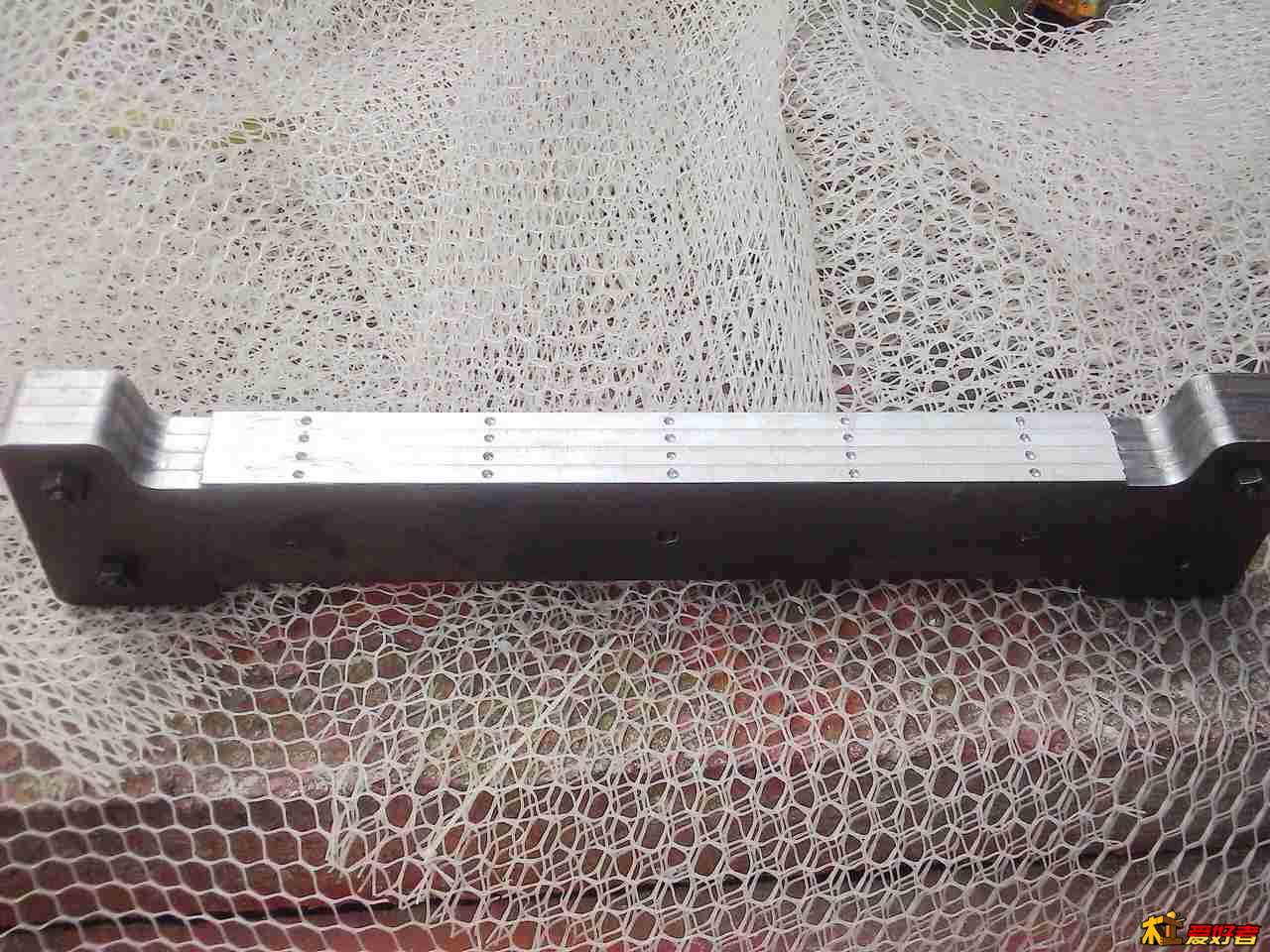

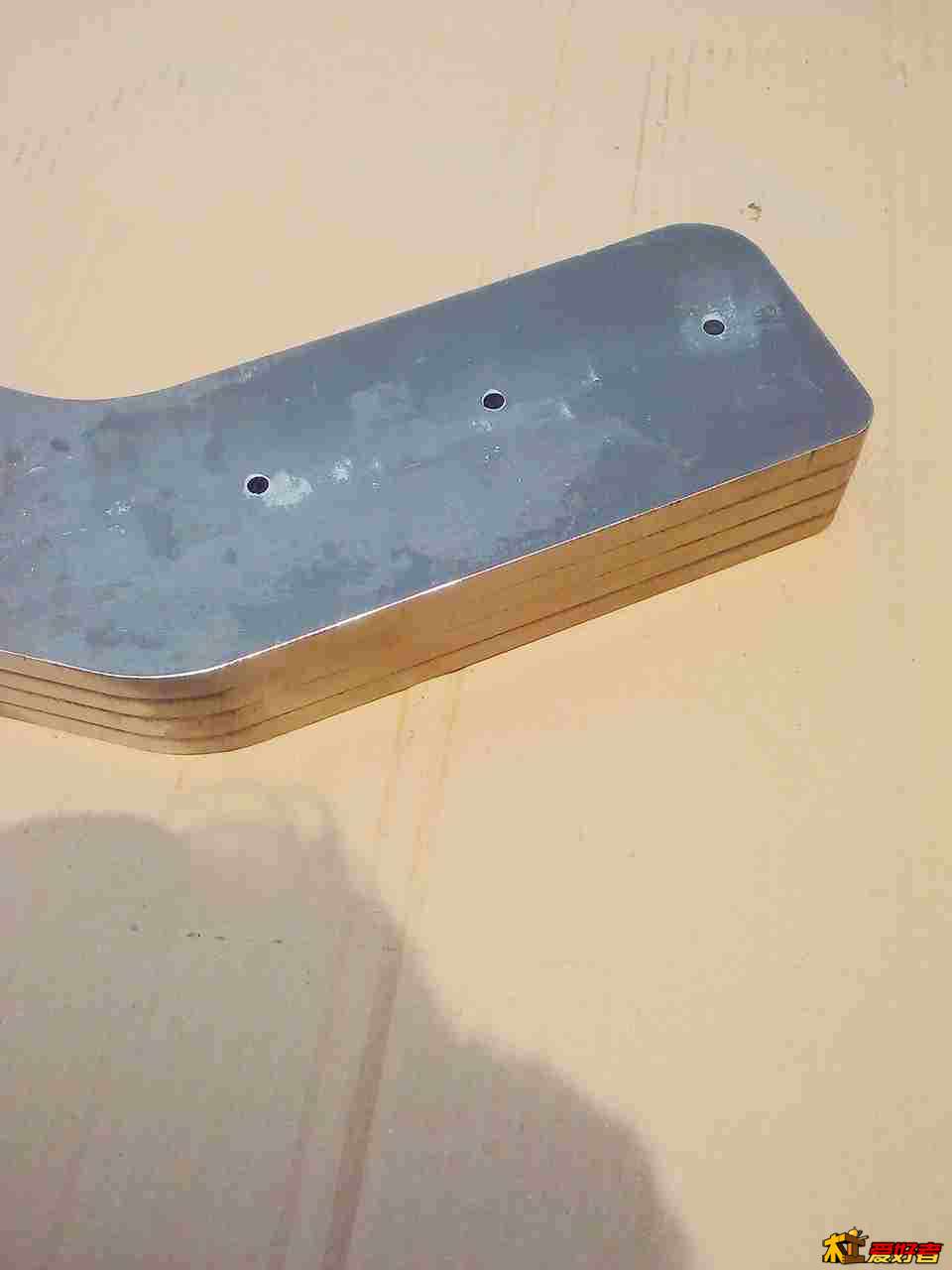

这个叠起加工基准面然后上线切割打表找正

加工光轴孔和轴承孔

3643131 · 发表于 2013-12-22 21:10:29

把这个帖子完结掉

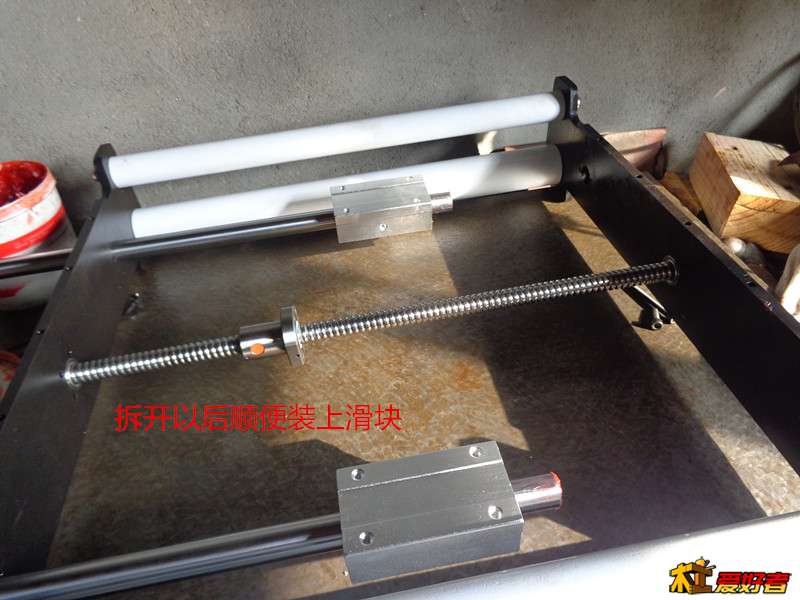

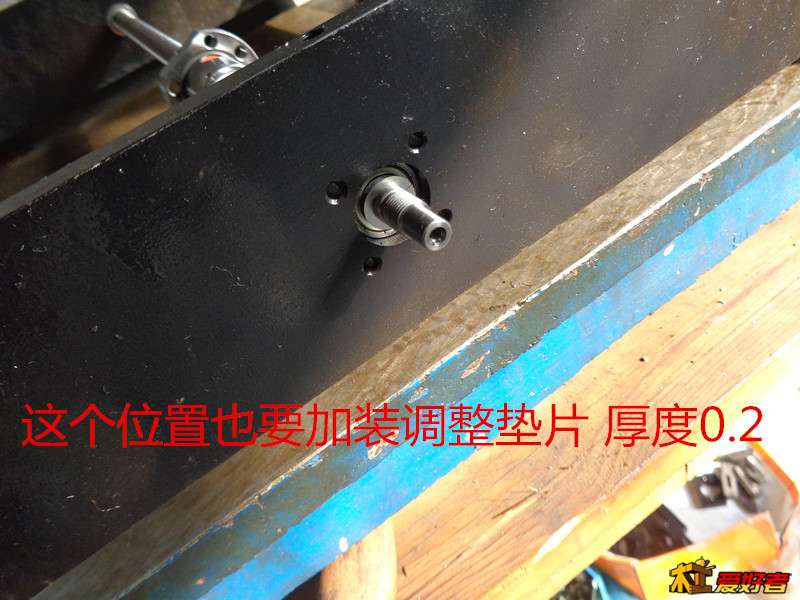

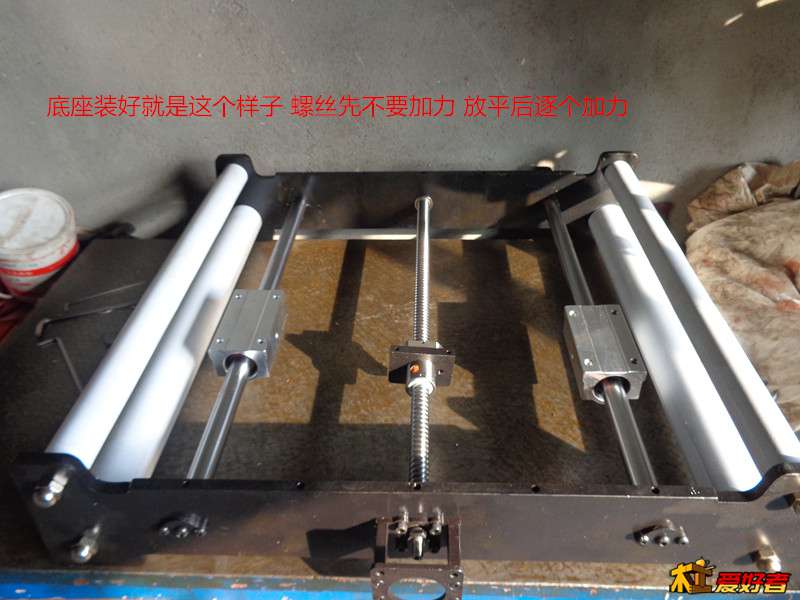

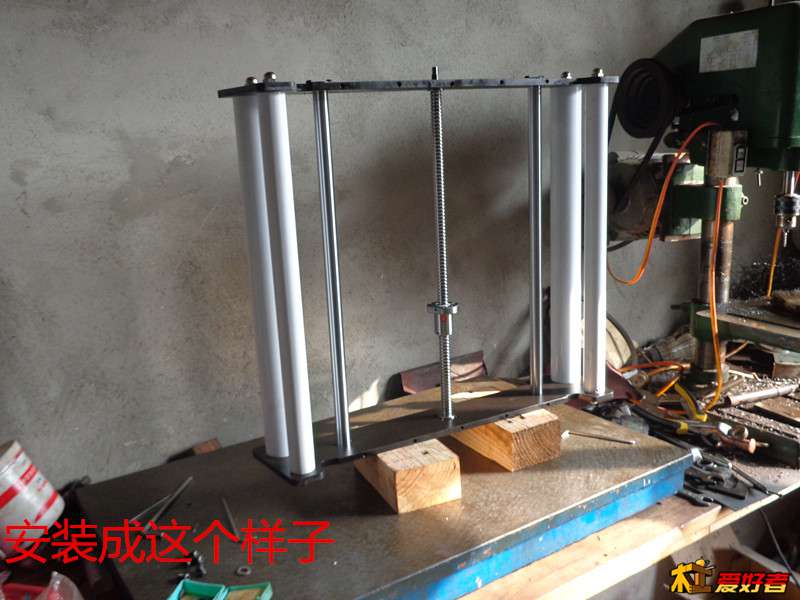

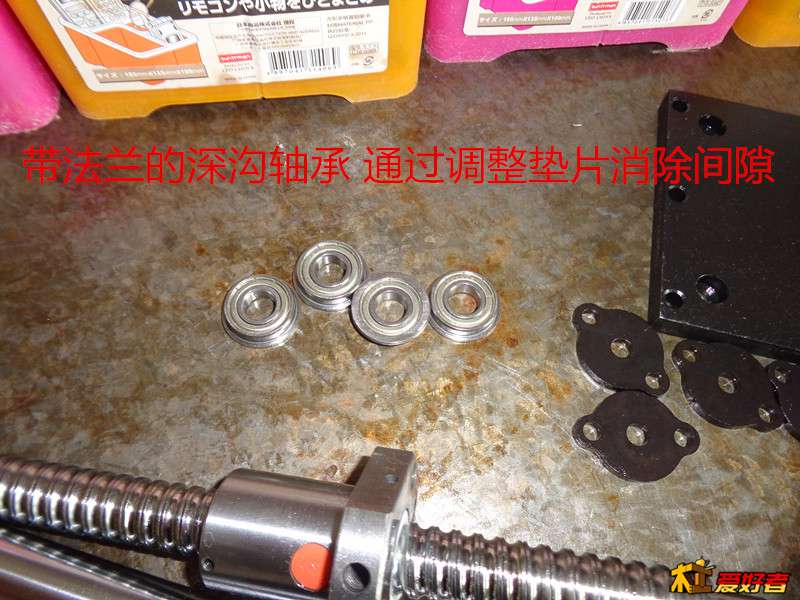

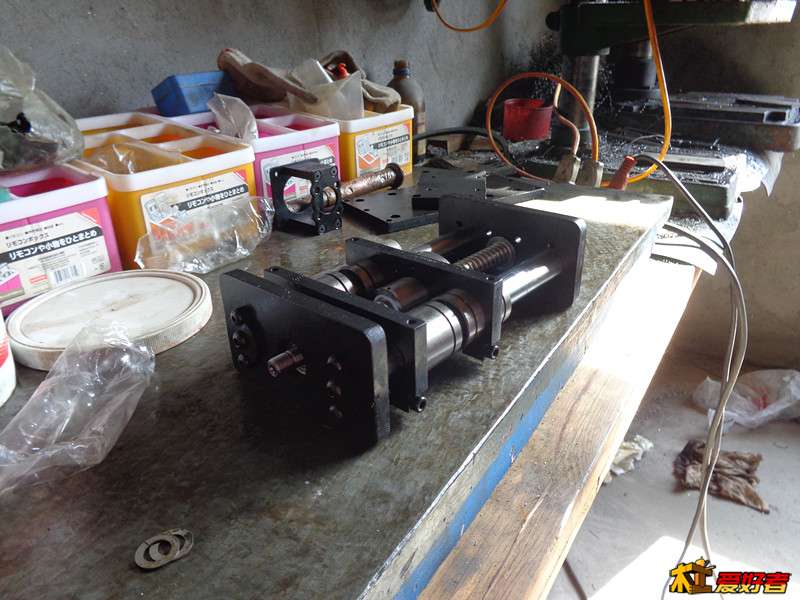

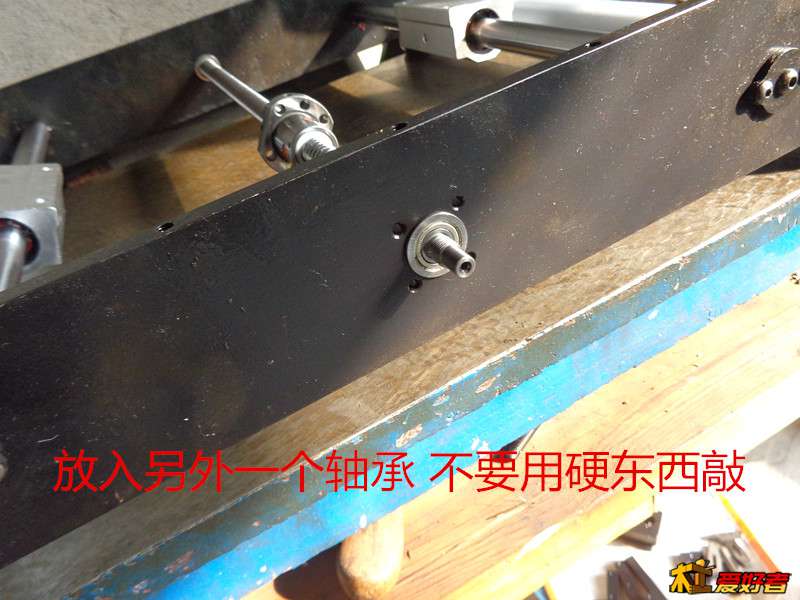

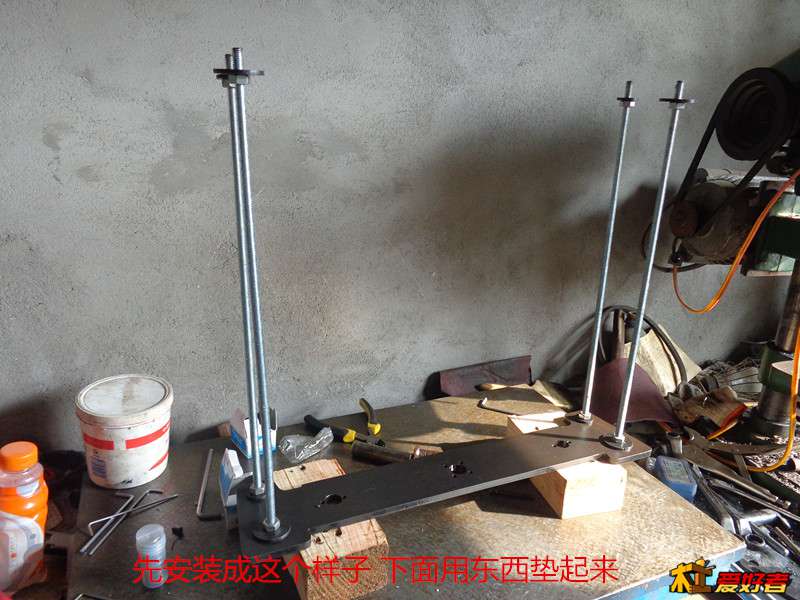

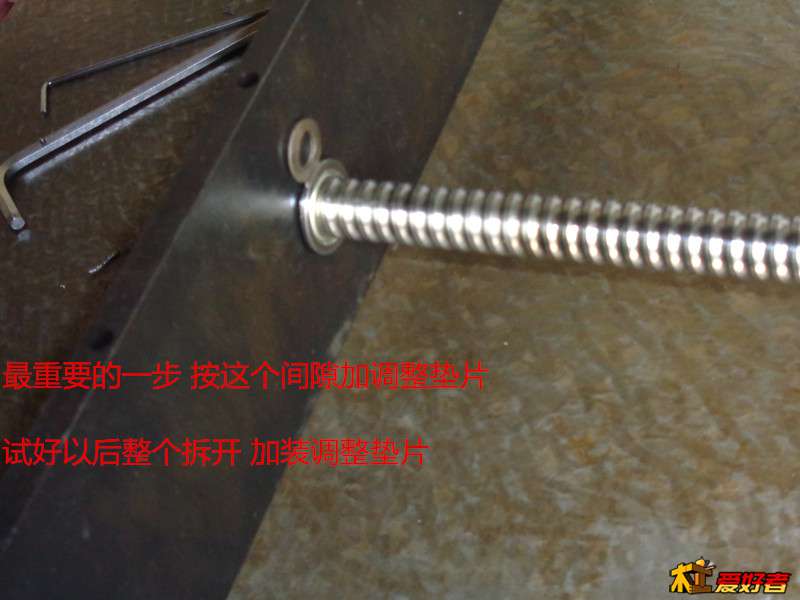

3643131 · 发表于 2013-12-22 21:11:57

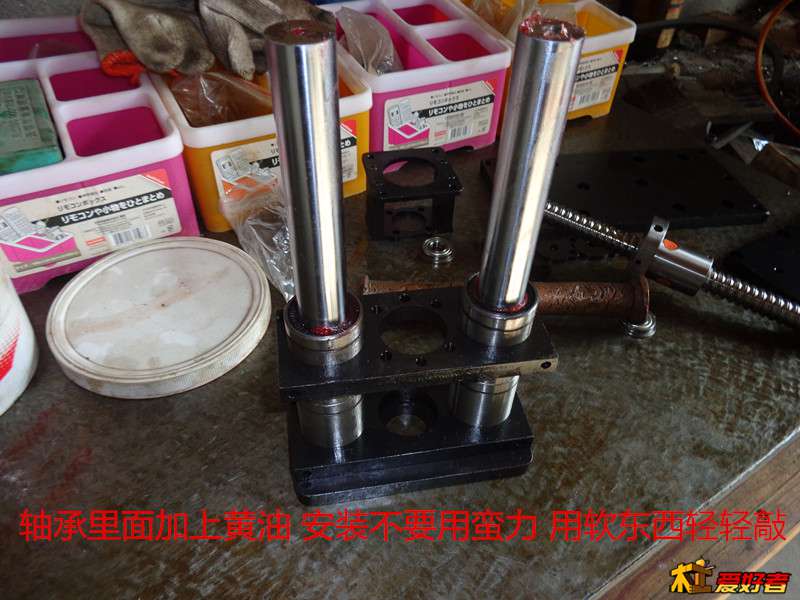

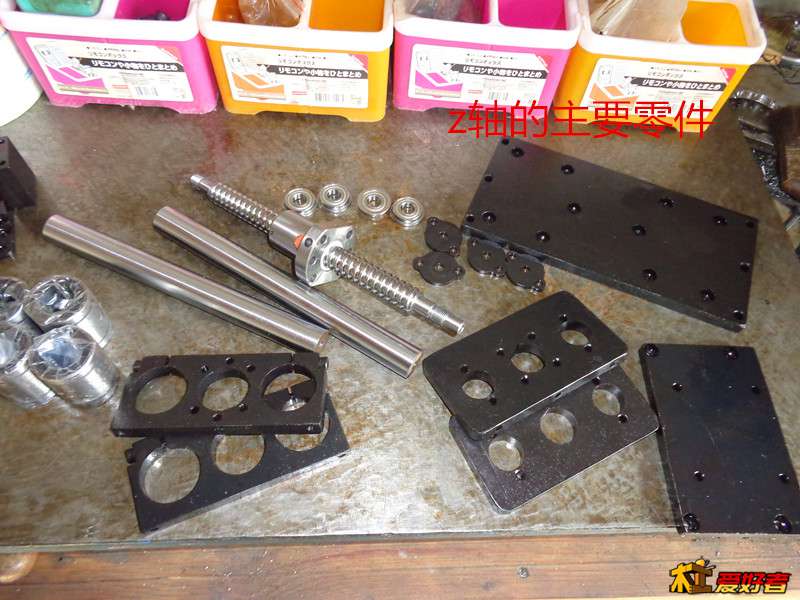

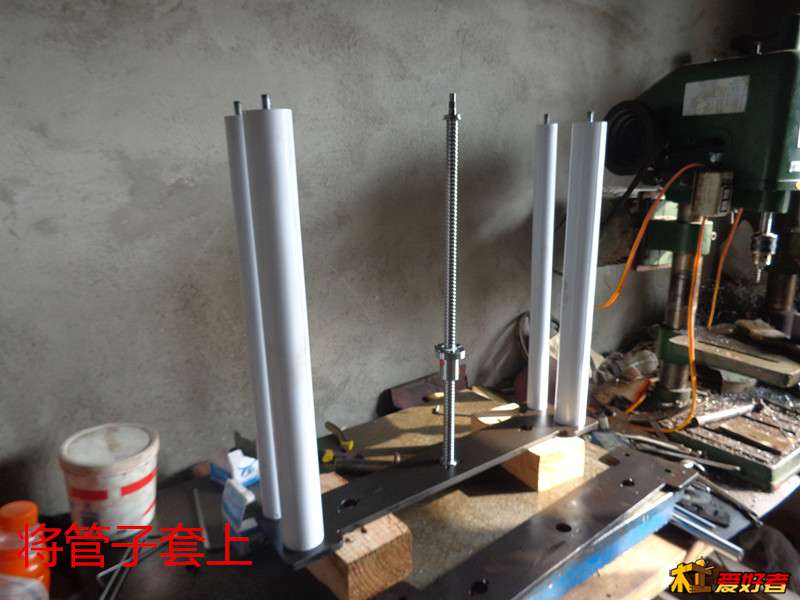

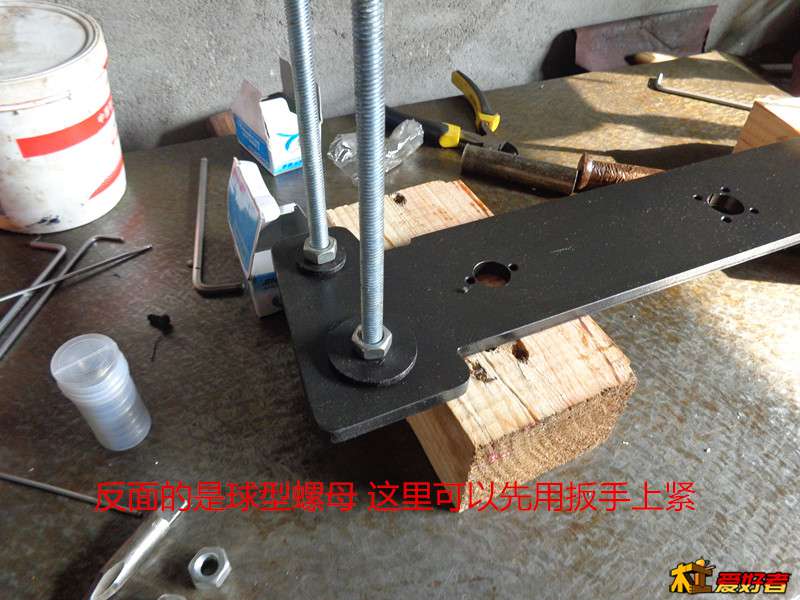

这个安装。。。。。。。。。。。。。。。。。。
