阿乱的CNC终于成功了

天之崖

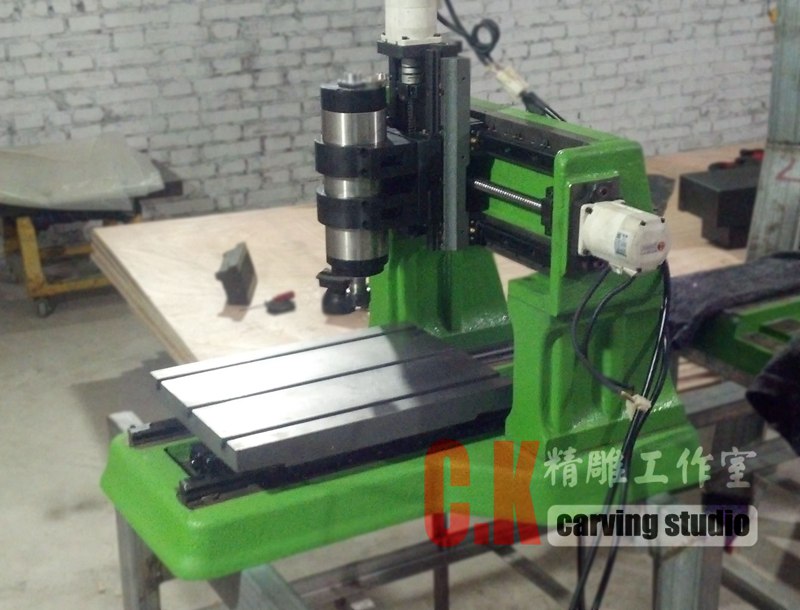

电控部分够专业的  没有电箱么 这一地多乱   机械看着也结实   步进电机够长 扭拒肯定不小  整体不错就是感觉钱多了点来自: iPhone客户端

zny05

ycmessage 发表于 2013-9-18 20:38
3 l# Y, N+ J' A$ @一定探讨，我也有个这个机器，呵呵 留个q号 196370044 写 小鲁班就知道是你了

; _, L; O  Z# }1 |" g+ k加你啦

universalid

阿余 发表于 2013-6-8 00:21
这个机器, 幅面的话, 自己玩完全够, 可以雕小茶盘了, 干钢干铁,精度也够, 也能干得挺好.
这机器精度高, 做工 ...

- W- i1 u9 _2 n; k早看中了这个机架，当时他出了个4000元的钢板机，后来不做了
最近在看一个绿金钢的铸铁机，那个比阿乱的还贵。

t3s45y6

3轴电机好像是伺服电机吧

zbh276

改天上个作品看看，看看这机器怎么样

zny05

zbh276 发表于 2013-12-3 23:38
改天上个作品看看，看看这机器怎么样

& B: F' n7 t! U9 c' k2 E( }, Y

请看，我用这台机器制作的大红酸枝尺子。
1 n: N2 {- n9 }1 K; w8 Y
尺子面也是这台机器铣平的，都发亮的镜面平。雕刻好后都不需要打磨。精度相当高了。

newnew007

请问一声，你一个人可否将cnc机子搬上小桌上？谢谢

zny05

newnew007 发表于 2014-1-2 21:55
请问一声，你一个人可否将cnc机子搬上小桌上？谢谢

: S8 M( f  j/ T( [( B" }2 Z8 E一个人肯定是不行的了

尛忠

不弄个电箱啊…来自: iPhone客户端

newnew007

zny05 发表于 2014-1-3 01:08
7 J( w2 ^8 f. M4 c一个人肯定是不行的了

我机子付运了，心中很多问题，电控应己接好了，主轴垂直得你提点已托卖家调好，变频有接线图应不难。软件安装fei的已有参数图。现最担心是怎将一张灰度图去运行出一实物浮雕。


2 m* e; ^  s3 {阿，请问你步进电机的螺丝是自配的买是跟机子预放的？谢谢
6 r8 h0 }6 ]6 \# \; Z5 R, p
* H) M  C; J/ A# i: W2 I

t2930

阿余 发表于 2013-6-8 00:21
这个机器, 幅面的话, 自己玩完全够, 可以雕小茶盘了, 干钢干铁,精度也够, 也能干得挺好.
这机器精度高, 做工 ...

: Q% |4 d0 u0 S  q3 i4 c你的是单螺母轧制滚珠丝杠吧，单螺母回差额定5丝，双螺母2丝，这是厂家给的数，实际可能还大点，磨制丝杠才可以达到几微米级，估计是你测量方法有错误

zny05

尛忠 发表于 2014-1-3 12:17
不弄个电箱啊…

4 F4 p0 j& [4 M( t! J( B* J另外一个贴子里发了。做好了电箱了

zny05

newnew007 发表于 2014-1-3 13:02
0 n/ z2 I" T3 b- L7 N( }我机子付运了，心中很多问题，电控应己接好了，主轴垂直得你提点已托卖家调好，变频有接线图应不难。软件 ...

电机螺丝我在当地五金市场自己买了些不锈钢的内六角螺丝。灰度图做浮雕论坛里有入门文章，不难的。

zny05

t2930 发表于 2014-1-3 17:54
- p8 L! {# W* V5 f你的是单螺母轧制滚珠丝杠吧，单螺母回差额定5丝，双螺母2丝，这是厂家给的数，实际可能还大点，磨制丝杠 ...

5 a$ D$ _$ ?# W/ s丝杆两头都有轴承。不知道怎么区分单螺母和双螺母？
能不能现在直接把丝杆换成磨制丝杠？

t2930

zny05 发表于 2014-1-4 01:49
, @/ n5 y( B( t9 z% l丝杆两头都有轴承。不知道怎么区分单螺母和双螺母？
" h+ V) w  w$ G! c% ^能不能现在直接把丝杆换成磨制丝杠？

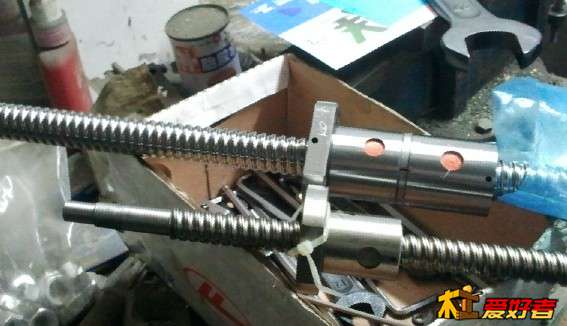

+ K: S$ u3 j& |- W" Y. K) a丝杠两头都有轴承能说明性能么？两头都有轴承也只是一头使用两只轴承做固定使用（有锁紧螺母），另一头只是一个轴承没有锁紧螺母，两头都有锁紧螺母的才是高性能预拉级的。单螺母跟双螺母的区别给你看个图片就明白了 ，磨制丝杠比较贵，好点的三条过6000都正常，当然就没必要用那么好了，
