简易电火花科普帖，还有举例子图文教大家把断掉的手锯条利用起来！！！申精

hrd087

大家对我原来的贴子http://www.zuojiaju.com/thread-203080-1-1.html  说的电火花不是很懂，特开此帖稍作科普，先上度娘的说明：

百度简介：

　　利用火花放电时产生的腐蚀现象对材料进行尺寸加工的方法，叫电火花加电火花针孔检测仪工。 电火花加工是在较低的电压范围内，在液体介质中的火花放电。 电火花加工主要由机械厂完成。

　　电火花是一种自激放电，其特点如下： 火花放电的两个电极间在放电前具较高的电压，当两电极接近时，其间介质被击穿后，随即发生火花放电。伴随击穿过程，两电极间的电阻急剧变小，两极之间的电压也随之急剧变低。火花通道必须在维持暂短的时间（通常为10-7-10-3s）后及时熄灭，才可保持火花放电的“冷极”特性（即通道能量转换的热能来不及传至电极纵深），使通道能量作用于极小范围。通道能量的作用，可使电极局部被腐蚀。

编辑本段
特点

电火花属于不接触加工
　　工具电极和工件之间并不直接接触，而是有一个火花放电间隙，这个间隙一般是在0.05~0.3mm之间，有时可能达到0.5mm甚至更大，间隙中充满工作液，加工时通过高压脉冲放电，对工件进行放电腐蚀。


当然我做的是最原始化的，因为本人也是电子小白，也是百度上学来的，不是原创，属于盗版

我再跟大家一起回顾下我制作的过程：

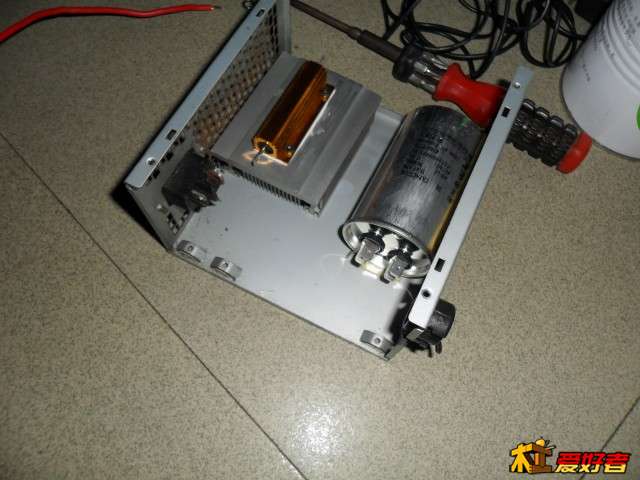

准备材料：48V20AH的电动车充电器一个，铝壳电阻100W24欧一个，无极电容35UF 450V一个，0-5A电流表一个。

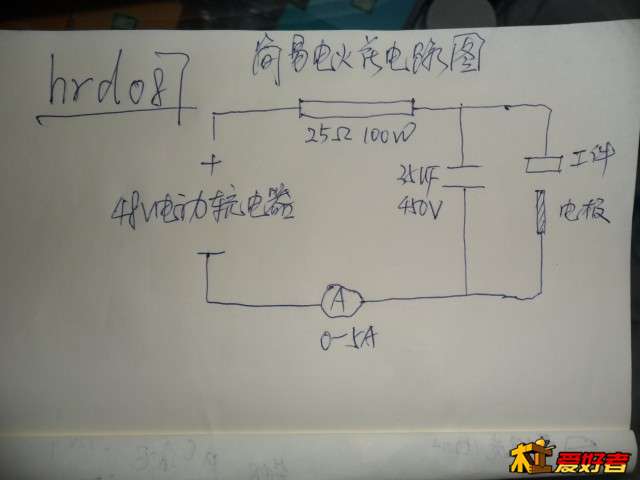

电路图（已经很傻瓜式了，本人小白也会接）：

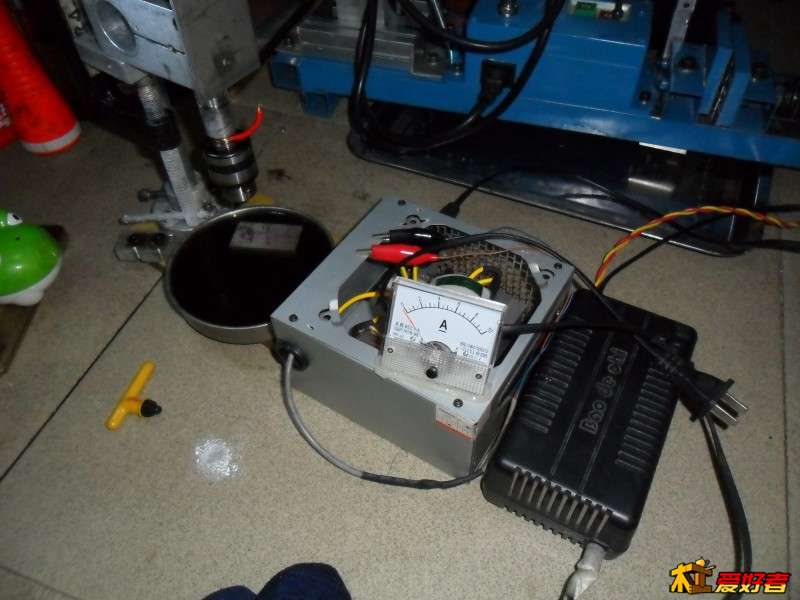

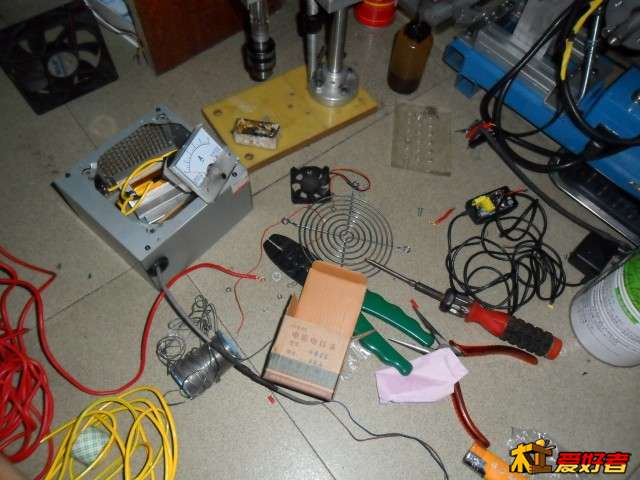

然后就是无聊的连线：







好了，现在给大家举例说明下电火花的用途，靠电极的形状在工件上打出一样的图案，

教大家把断掉的手锯条利用起来：

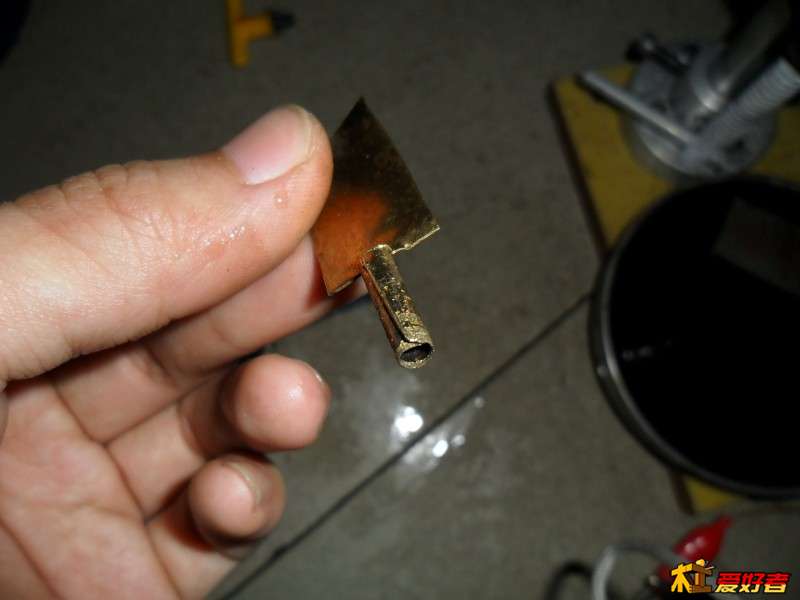

准备一个黄铜片，做成这样的一个形状，以便在锯条上打出一个洞

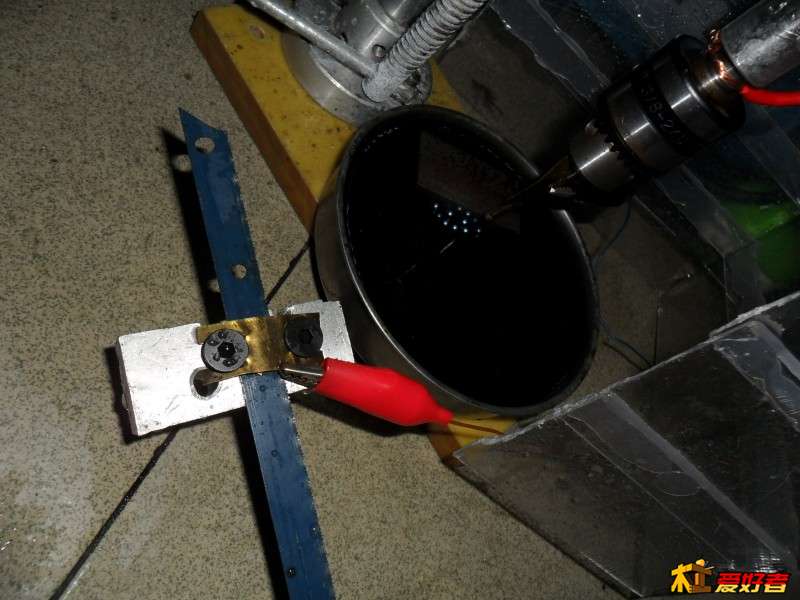

开始打孔：

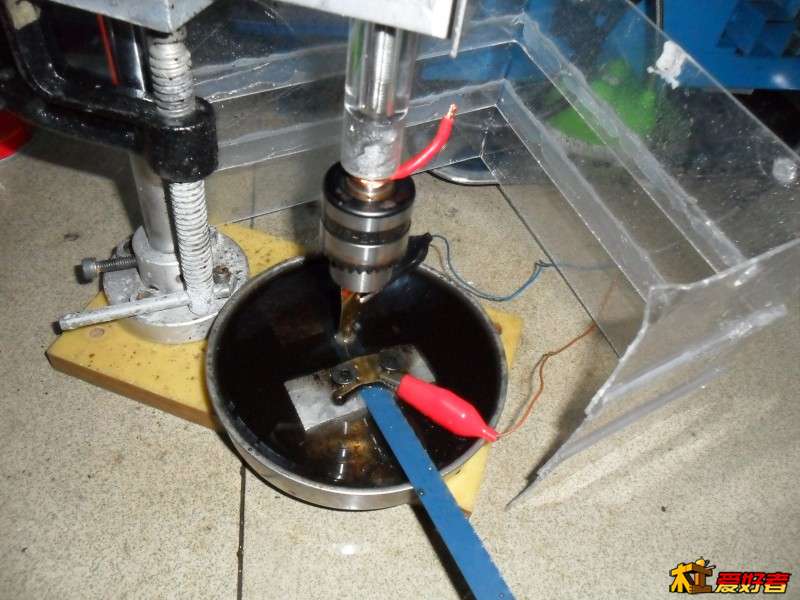

手动进给大家可以做个简易的架子然后拧螺杆进给电极，要慢慢下，因为电极是不接触到工件的，在0.0几的间隙间放电，这个大家可以一边观察电流表的摆动就知道了，摆动过大就是短路了，要退回一点：

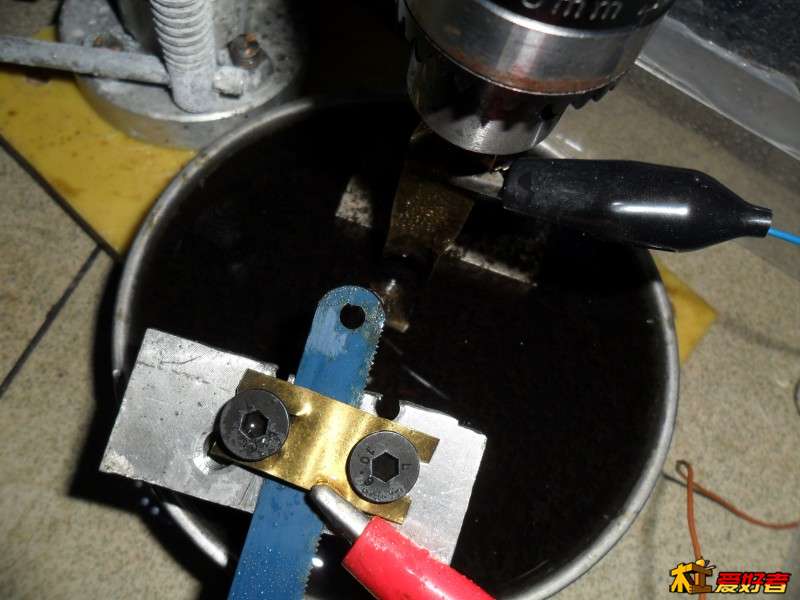

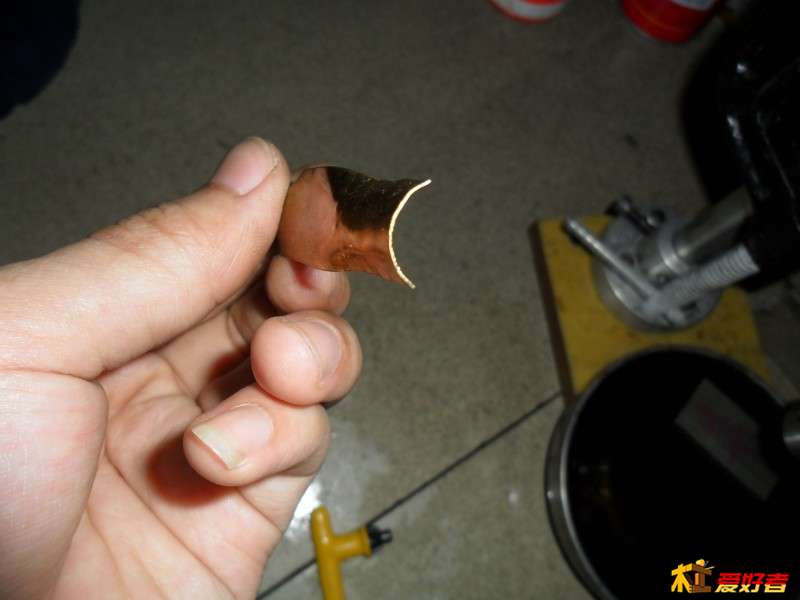

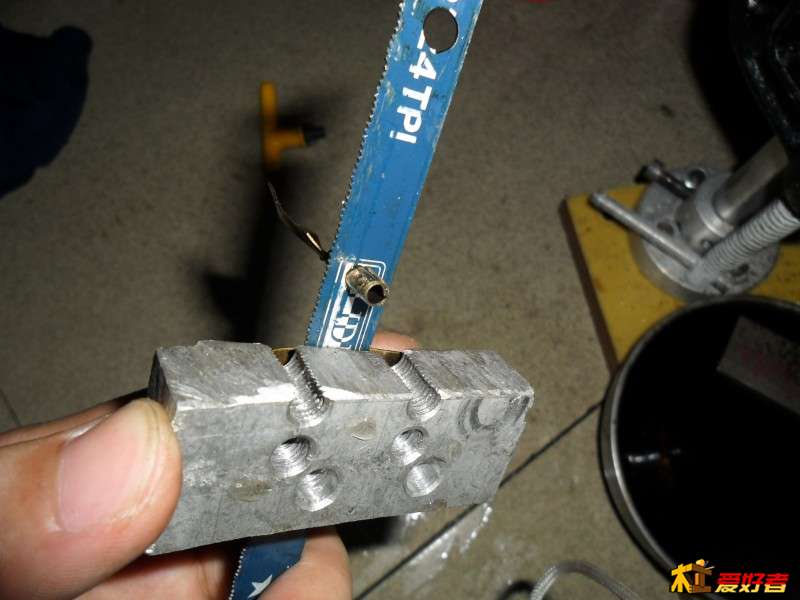

这里已经打好孔位，大家再准备一个铜片，搞成这样的形状来切断锯条：

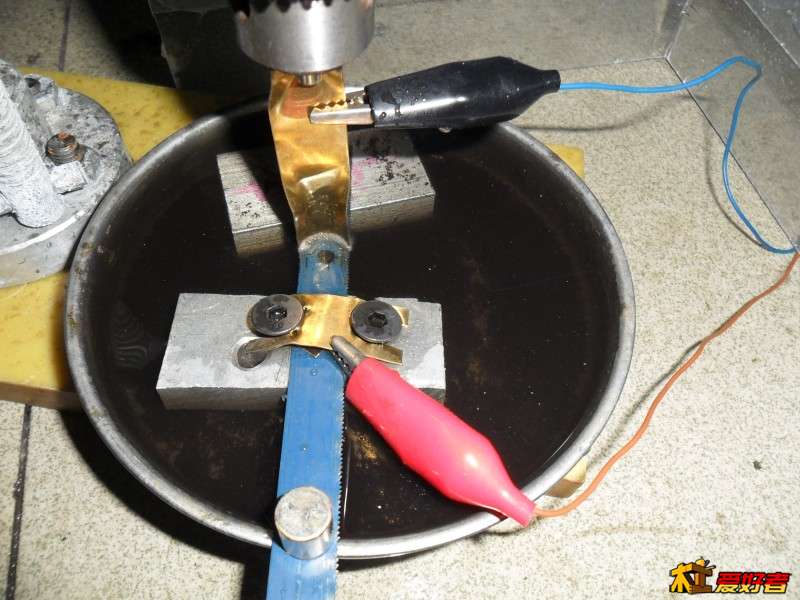

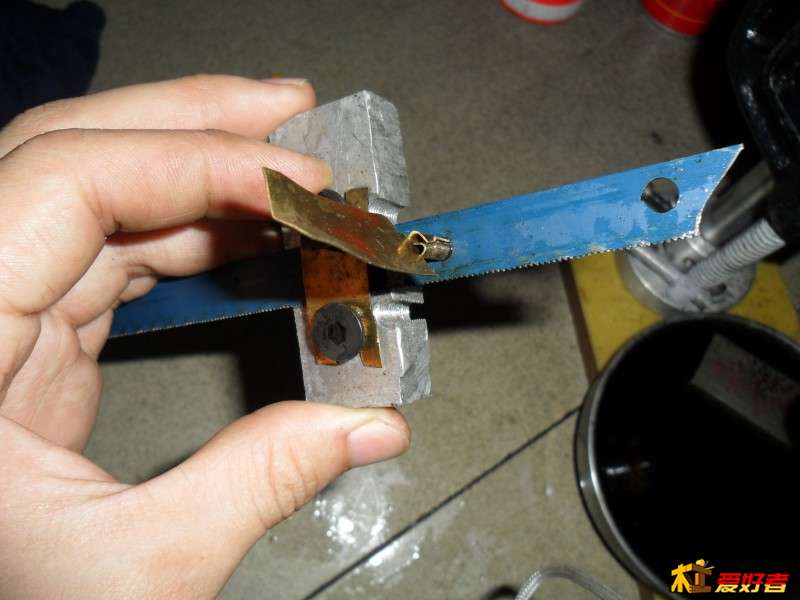

放进水里开始打:

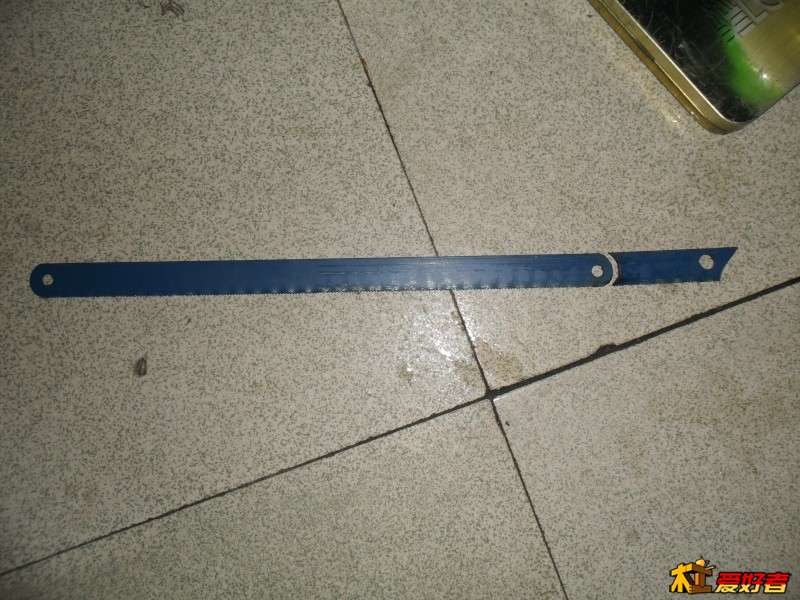

要有点耐心，几分钟后就打好了：



看看原来的样子：

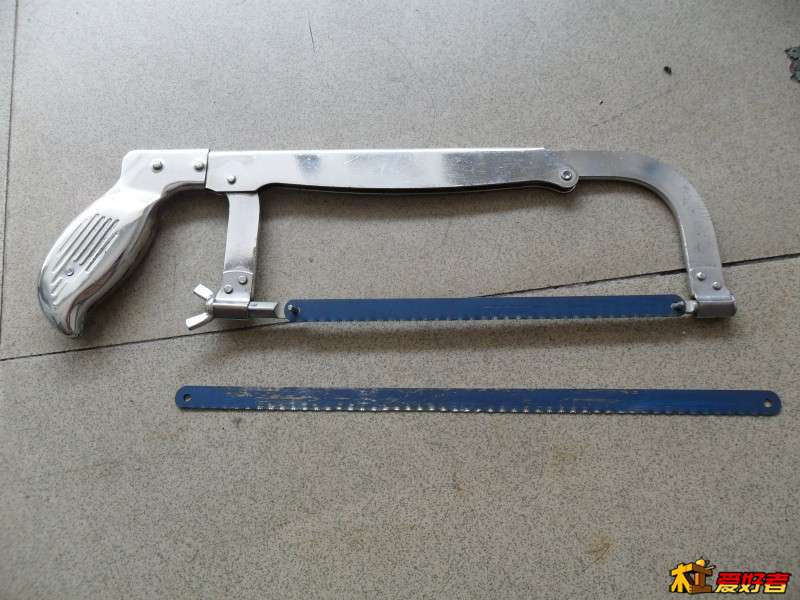

装到手锯上，和300MM的手锯条对比下：

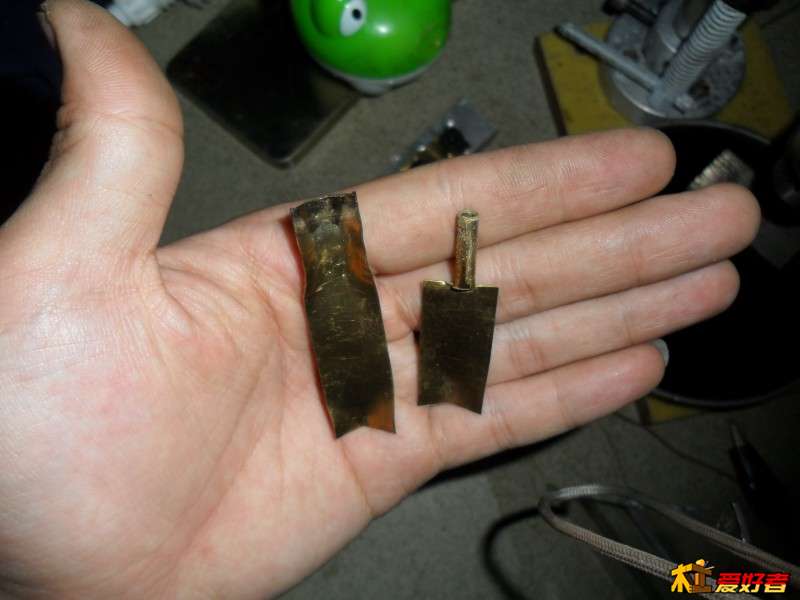

本次举例应用用的2个电极：



到这里大家应该明白电火花能做些什么了吧，这只是我做的一个小应用，大家可以发挥其他想象做其他事情：比如，攻牙丝丝锥断在孔里了，特别是小的丝锥，钻也钻不了，夹也夹不到，就可以用这个来打掉它了，还有做刀的朋友，有些材料比钻头还硬，根本钻不动，那也可以用这个来打，还有像在金属表面上打出异性孔的，也可以。等等。。。这个简易的工具，虽然不是常用的东西，但是有时真能解燃眉之急。说了这么多了，希望大家能学到东西，也不枉我这么辛苦的发帖。不知道版主能不能给个精华，哈哈

龙眼树

顶一下先，有空也仿做一个试试

木工小强

看过工厂用的一种叫做线切割的东西，似乎也出火花

refa21

学习学习……谢楼主！！！

wujd007

非常详细的好贴，谢谢

FDGD

{:5_298:} {:5_299:} x谢谢老兄

brown

这个牛，哈哈很不错，不过好象玩这个的人少

ghost7814

线切割和电火花本质不同

两歺一宿

很詳細我也試試，多谢樓主分享。

qf8901

这个可以做！挺实用的！谢谢楼主！

yuanyuan224417

太好了，谢谢楼主！

彼岸无花

膜拜LZ 收听

voom

这回基本明白了，感谢楼主科普~！

boatswain

谢谢分享:lol
用的水是自来水吗？会不会漏电？
