自制砂纸圈橡胶杆欢迎指导

山河 · 发表于 2013-5-20 16:03:11

本帖最后由山河于 2013-5-20 16:05 编辑

davidqing001 发表于 2013-5-20 15:51 [url=forum.php?mod=redirect&goto=findpost&pid=3270645&ptid=202473][/url]
2 x8 W/ C& i7 S: k( G橡胶辊压紧胀开的方式是最好的. 我认为橡胶液压管也会压缩变形的. 如果纹丝不动, 你只有换其他硬点橡胶辊 ...

非常感谢我安您这种方法试试这样的话同心度就很难达到几丝内的跳动了这和安装有关系我想办法看看如何解决

张沙溪 · 发表于 2013-5-20 16:15:37

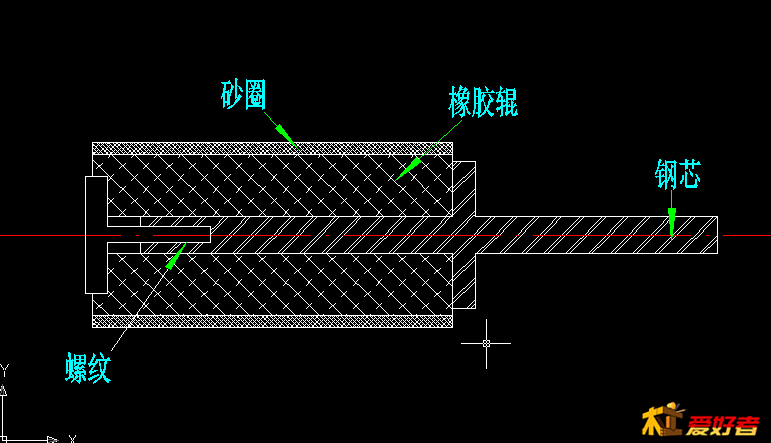

画了个草图
华为网盘附件：

张沙溪 · 发表于 2013-5-20 16:17:02

怎么会这样？变成网盘里的东东了

张沙溪 · 发表于 2013-5-20 16:19:22

貌似这样更好用些，没有突出物。

华为网盘附件：

tymufan1 · 发表于 2013-5-20 16:22:01

这个是海绵轮的砂套，但卖的海棉轮不是很同心，上到电磨上能把手镇下来，某宝搜美娜海棉轮！

山河 · 发表于 2013-5-20 16:50:25

tymufan1 发表于 2013-5-20 16:22
* Y Z# G8 z# }$ y$ y这个是海绵轮的砂套，但卖的海棉轮不是很同心，上到电磨上能把手镇下来，某宝搜美娜海棉轮！

我想法做好同心度

qf8901 · 发表于 2013-5-20 16:53:54

楼主很有思路，值得借鉴！

davidqing001 · 发表于 2013-5-20 17:50:35

本帖最后由 davidqing001 于 2013-5-20 17:55 编辑

山河发表于 2013-5-20 16:03 [url=forum.php?mod=redirect&goto=findpost&pid=3270673&ptid=202473][/url]! N% m5 i+ ~& Q8 x. R
非常感谢我安您这种方法试试这样的话同心度就很难达到几丝内的跳动了这和安装有关系我想办法 ...

你画的图看了, 可行. 2个建议:1是用六角头螺钉,可以用扳手拧紧,十字或者一字帽, 很难收紧的. 2是螺钉帽下面要放一个大且厚的垫片, 可以整体压住胶辊. 同时胀开. 同心度也没问题. 注意,垫片的孔与螺丝配合间隙要小, 如果垫片孔大,导致偏心, 震动会大.

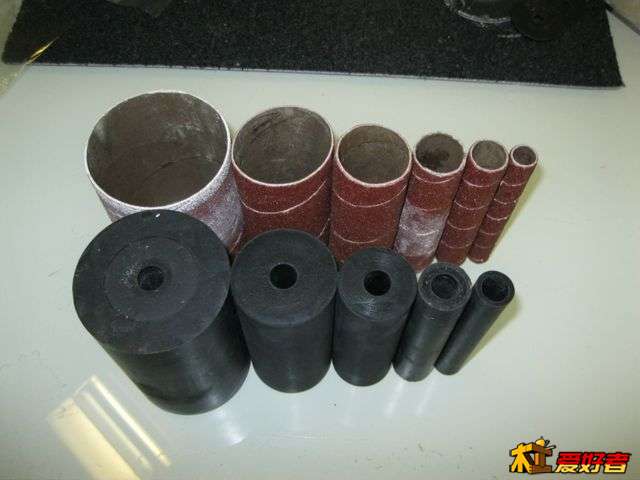

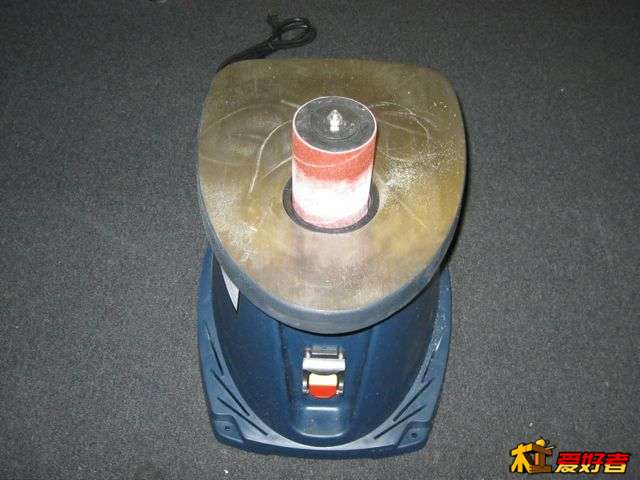

我看到过这个砂辊机/轴砂机, 就是采用类似结构. 很多大牌的机器都一样的. 下面的图片和视频供你参考.

CIWEI278629 · 发表于 2013-5-20 20:32:48

有车真好

山河 · 发表于 2013-5-20 21:53:43

davidqing001 发表于 2013-5-20 17:50 & M: p: w8 O7 i# ^" G) h* O* \+ J
你画的图看了, 可行. 2个建议:1是用六角头螺钉,可以用扳手拧紧,十字或者一字帽, 很难收紧的. 2是螺钉帽下 ...

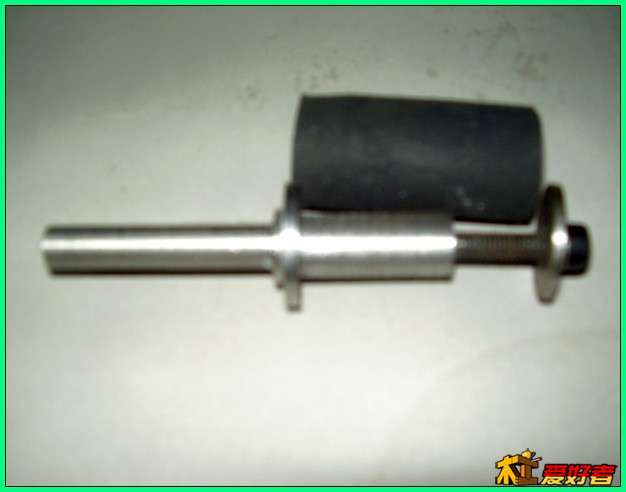

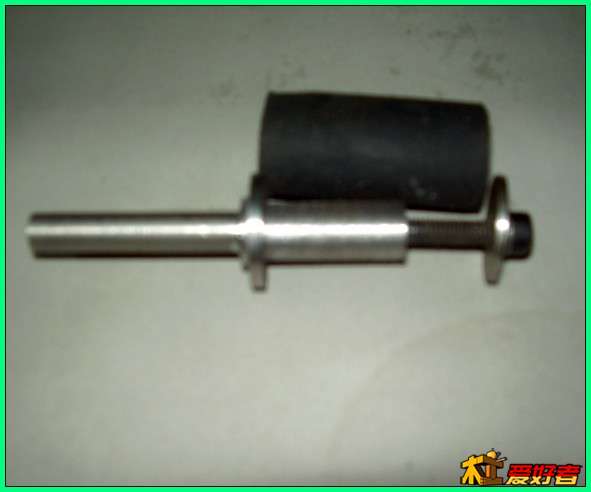

图来做了改进没有精车手机照的有了防止不同心一头做了个和橡胶辊内孔差不多的内部攻6个的丝这头垫片和螺丝配合间隙非常小

山河 · 发表于 2013-5-20 22:04:19

davidqing001 发表于 2013-5-20 17:50 # I7 n9 G3 l4 e& w2 \ i
你画的图看了, 可行. 2个建议:1是用六角头螺钉,可以用扳手拧紧,十字或者一字帽, 很难收紧的. 2是螺钉帽下 ...

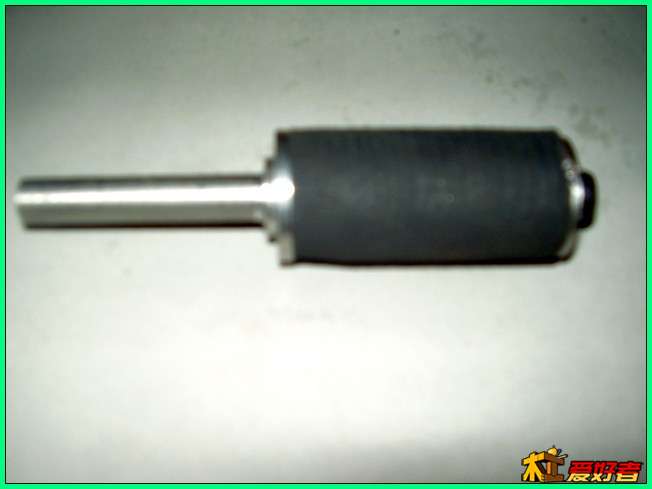

非常感谢您您能看看粗做了一个感觉非常好做的不精同心度也很好的涨紧没有问题

davidqing001 · 发表于 2013-5-21 06:23:46

做的不错，你可以把轴做的做的再长点，比砂辊短3到5mm即可，压紧螺钉能胀紧即可。

山河 · 发表于 2013-5-21 08:05:39

davidqing001 发表于 2013-5-21 06:23
f. O+ `; E0 w6 Y% Y+ M( o/ _做的不错，你可以把轴做的做的再长点，比砂辊短3到5mm即可，压紧螺钉能胀紧即可。

谢谢这个明白了还有比如说橡胶辊内孔是13.4MM 插入的部分做到多少合适 12.5MM 可以了能再小吗这样能减重

davidqing001 · 发表于 2013-5-21 09:39:04

山河发表于 2013-5-21 08:05 |& a2 t5 D/ J
谢谢这个明白了还有比如说橡胶辊内孔是13.4MM 插入的部分做到多少合适 12.5MM 可以了能再小吗这 ...

你的间隙稍微大了点,橡胶孔与插入轴的配合,要紧,有阻尼感, 手能插入拔出即可,橡胶与砂圈的配合间隙要稍微大点. 要轻松插入,也方便更换砂圈.

山河 · 发表于 2013-5-21 09:55:25

本帖最后由山河于 2013-5-21 09:57 编辑

明白非常感谢下一部就是如何先料加工方便

做好了我送您一个和一些砂纸圈（原装进口的）
