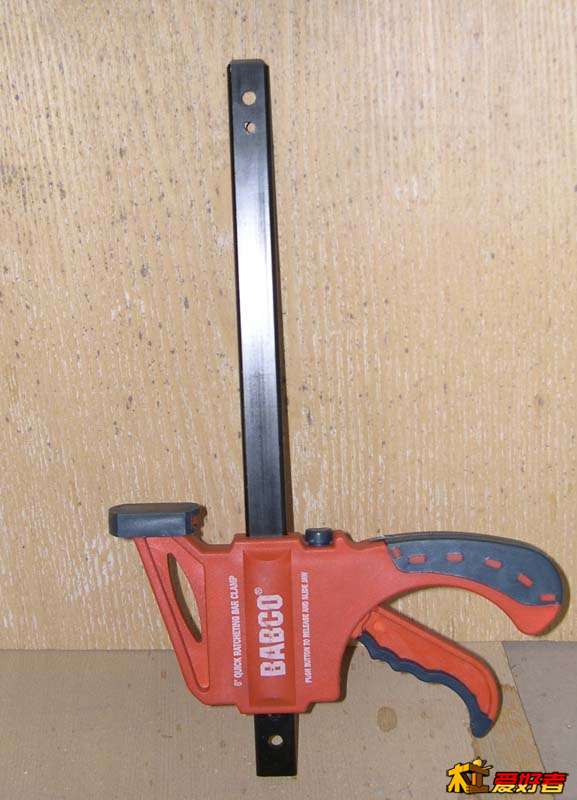

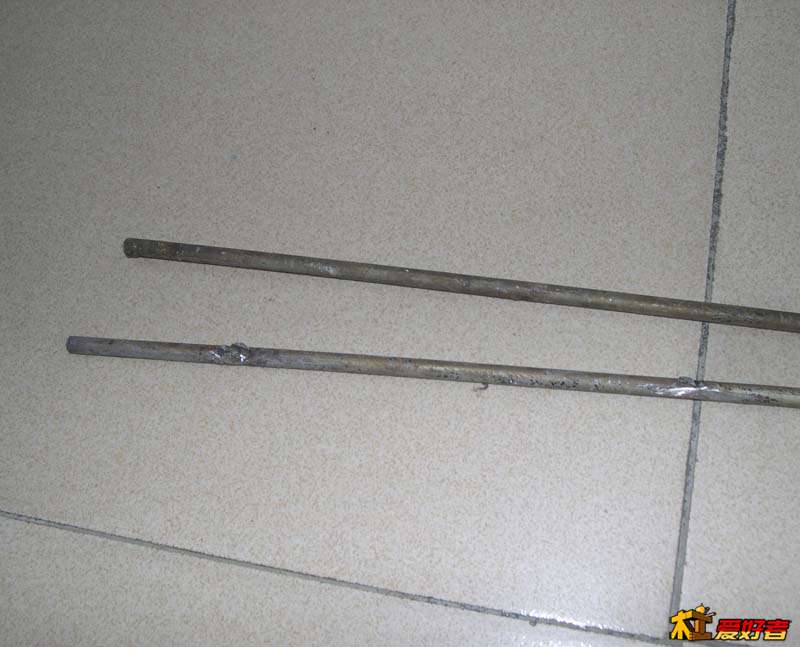

　　其实那条滑条要求并不太高，只要误差不是很大就行了，因为它的作用只是让F夹勾拉住导轨。我用卡尺量了一下那根连接条，得出的参数如下：厚度5.42；宽度11.96；所以只要能加工出一根不大于这两个参数的就算为合格。那么这也太容易的事了，材料更是再好找不过了，先弄到比这个尺寸略大一点的，然后再加工两下就OK。经常做电焊的都知道把材料合并之后再加工，这样就可以解决尺寸不够大的问题。这还不容易吗？你们只要乱找到两根“8公厘钢筋”就行了！旧钢筋两条.jpg

到哪找？到附近建筑工地去乱拉几根回来了，快趁现在月黑风高，你们赶紧行动吧！

动力无限 · 发表于 2013-5-20 00:04:04

　　先把两根“8公厘钢筋”并在一起，然后用电焊机封焊，让这两根钢筋合二为一。 钢筋封焊.jpg

封焊宜用大火烧焊透，两面都要焊。钢筋的另一端先留一小段先不封焊，因为这个地方今后要和F夹的铁杆焊连在一起，就算是开的坡口了。其实钢筋新旧无所谓，不必介意，只要封焊好之后就是好材。下面就开始打磨吧！1 [4 d- B. k& W1 w: H7 S) r
　　打磨更是小K事了，拿出你们被反复冤称为”恐怖铰肉机“的角磨机出来！可惜那么好的工具居然这几天被老李的木友们纷纷投票为“最不安全的工具”了，这的确让人伤心。那就让我们拿起这件“伤心的工具”做一件比较开心的事吧。干这点活非常简单容易，而且连台钳都不用，先不忙把钢筋切断，等磨到要求之后再切断也不迟。找一个码头级（或者楼梯步级），直接用左脚把钢筋的一头踩住，然后开始疯狂打磨吧！不要以为很难，其实磨的真的是很快！只见火花飞溅不久就能达到临界尺寸，到这个时候手法就要开始轻柔一些，最后达到要求的尺寸之后，再把它磨光就行了，非常非常的容易，而且很快。磨的时候需要用一把游标卡尺检测一下，边测边磨。很快我就可以磨好了两根“金条”。磨好的铁条01.jpg

而且完全掌控在要求之内。 磨好的铁条02.jpg

这两根“金条”我拿来测试过，放入内轨一滑到底，非常轻松。然后我们开始进入下一个环节：准备焊接。

动力无限 · 发表于 2013-5-20 00:20:49

本帖最后由动力无限于 2013-5-20 01:13 编辑

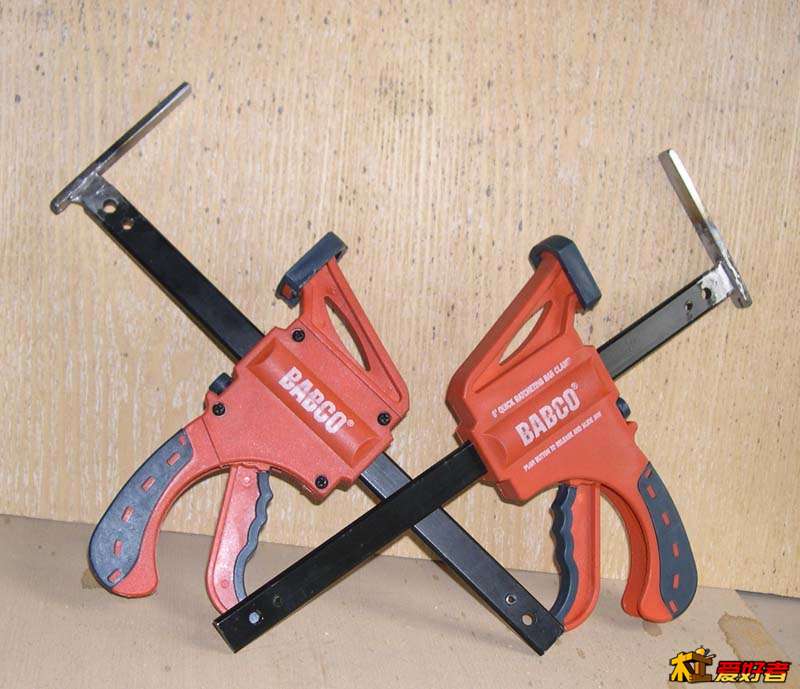

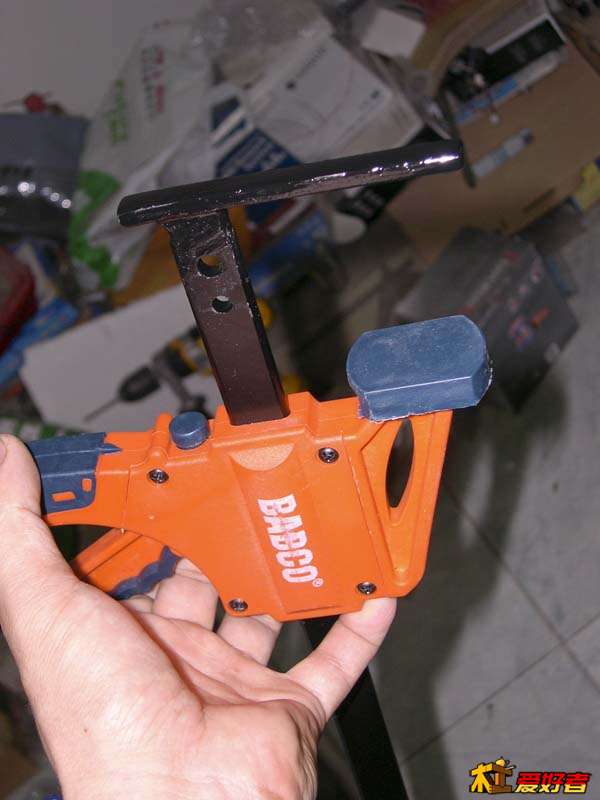

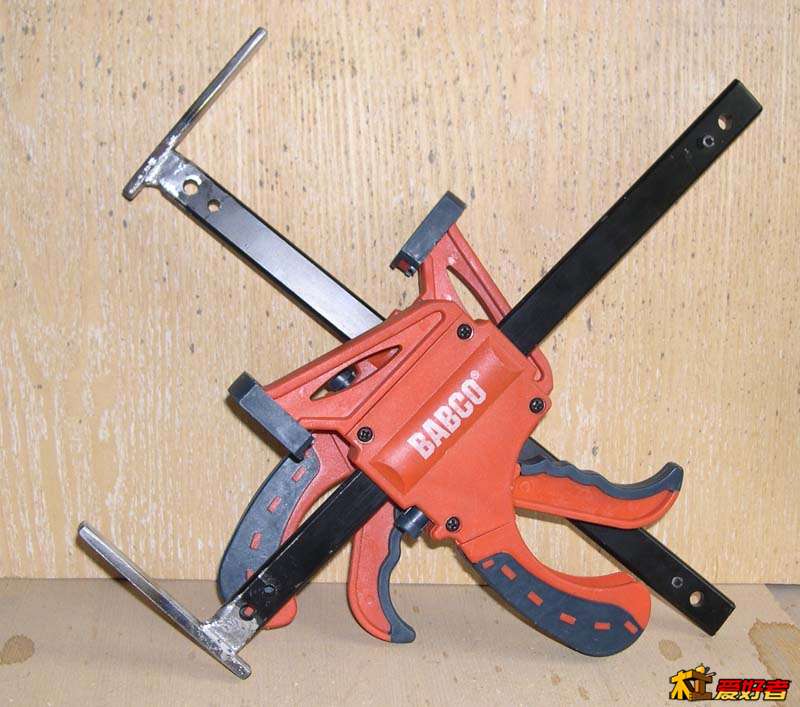

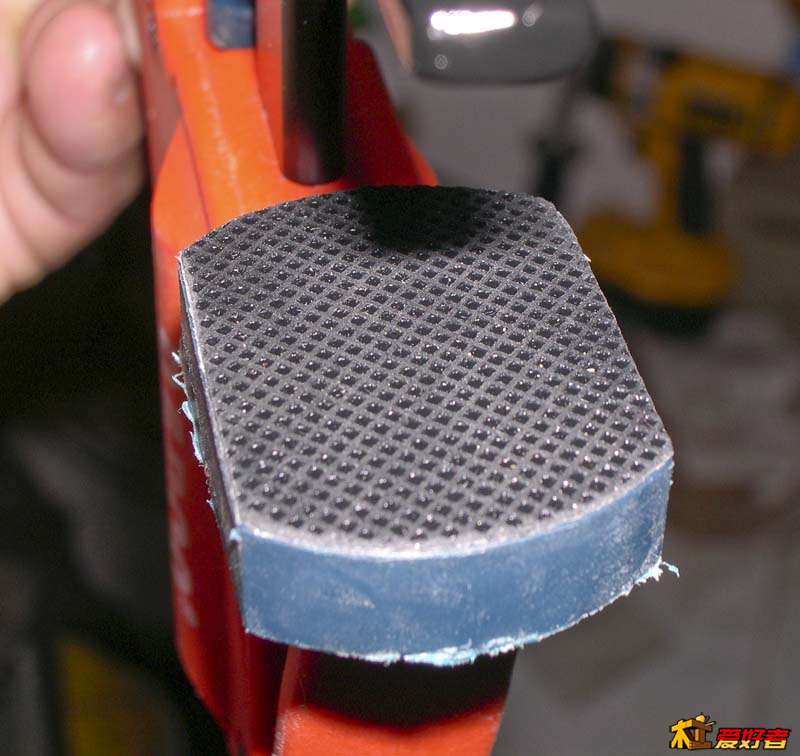

　　焊接时没办法拍照，所以没焊接过程的照片，所以里面有一些手法没办法教到你们了。什么？叫我老婆帮拍？！那她还不把相机砸向电焊机才怪呢！自己练习一下，没什么难的，又是一件水豆腐的工作而已。先把F夹的夹头拆下来，然后再把连杆的端口做一下坡口处理：焊接完之后，再对焊缝进行打磨处理就行了。很快两把F底夹终于完成！摆个“希特勒”的造型，让它们来一个合影：哦，错了，不是这个造型。希特勒的造型应该是这个：最后再用黑漆把改装的部分重新油一下就行了。噢，对了我去看看油漆干了没有，如果干了再拍两张照片。
