给女儿的榫卯小板凳（组装见22楼，结构改进32楼，完工43楼）

skyline · 发表于 2008-7-20 14:02:09

首先感谢老汉口、版主、太阳鱼等同好的关注、建议和鼓励！感谢阿三哥的短消息。
油漆待我订购的手刨到货后，处理完各板侧边在进行，顺便留几天时间给自己，网上学习油漆之法。

凳子进行到这个阶段，其实还是有点感想, 尤其是对凳子用料和结构：
1。此次板料没选好，木质过于陈腐且板厚不够（20mm厚比较理想），包括角牙的厚度。如板厚再厚点，制作精良点，更能显出此凳的“古意”。
2。对于此凳的榫卯结构，还有提高之处。除了制作加工的精度外，对榫卯受力方向的考虑事先没有想清楚，这个是我后来感觉比较遗憾的。（关于这点，我制作时就觉得有点不太对劲，台湾木友制作类似的凳子时是不加角牙的。但自己没有找出问题在哪里，后阿三哥的短消息点出了问题。我最初之所以考虑加角牙，就是觉得板比较薄，可能受力有点问题。角牙是一种带美化功能的变通加强补救。）

拜读阿三哥的短消息，感觉对凳子的受力分析精到，特转摘部分原文共同好今后借鉴（阿三哥勿怪）：
1. 家具结构是以施力方向或是特定条件为依据，正常情况下是与施力方向成垂直，以您这张椅子为例，三轴（X、Z、Y）的方向分别是体重、前后摇、左右摇，前两者在这张椅子没有问题，分别由木材的纵向、横向所吸收，最大的问题则是结构所产生。当组合的方向是左右时（就是现在的组合方向）左右摇动时与组合方向相同，意味着将榫头拉开（拉力），因此榫头要换成由上面组合，如此才能让摇动的力量与榫头方向成垂直（剪力），此时结构力才可以发挥到最大。
3. 榫头留比较长，组装后才刨削平整，这个多出来的量称做裕量，留0.5mm就好了，机械刨削也是留0.5-0.2mm就好，这样只要稍加修饰不至于太费力。组合前榫头要略微倒角，好装配又不会挤破榫孔。
4. 榫头比榫孔大0.2mm，如此不会太松又够紧，但是需要多练习才可能达成。当榫头达到这样的条件时，榫头及榫孔都布胶（这是标准作法，不能只有一边上胶）多余的胶挤出来没有关系，胶合力最大时胶合层其实是很薄的，厚胶是不正确的观念。

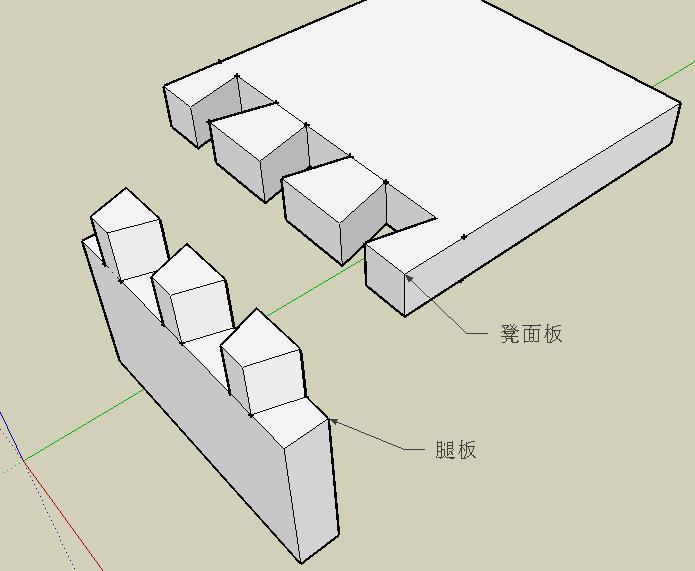

我附图一张说明阿三哥所提结构与受力的分析（主要是鸠尾榫加工时，应该腿板做榫头，凳面板两端做卯孔。腿板与凳面板结合时，以凳面板向下与腿板榫头结合。）

[ 本帖最后由 skyline 于 2008-7-20 14:44 编辑 ]

想做木匠 · 发表于 2008-7-21 16:16:35

你女儿好幸福！

skyline · 发表于 2008-7-24 08:25:59

上街去买透明腻子，准备把凳子上一些缝填一下，结果问了几家店都说没有木工用的透明腻子（不知是否是我问的不专业，说错名字了）。

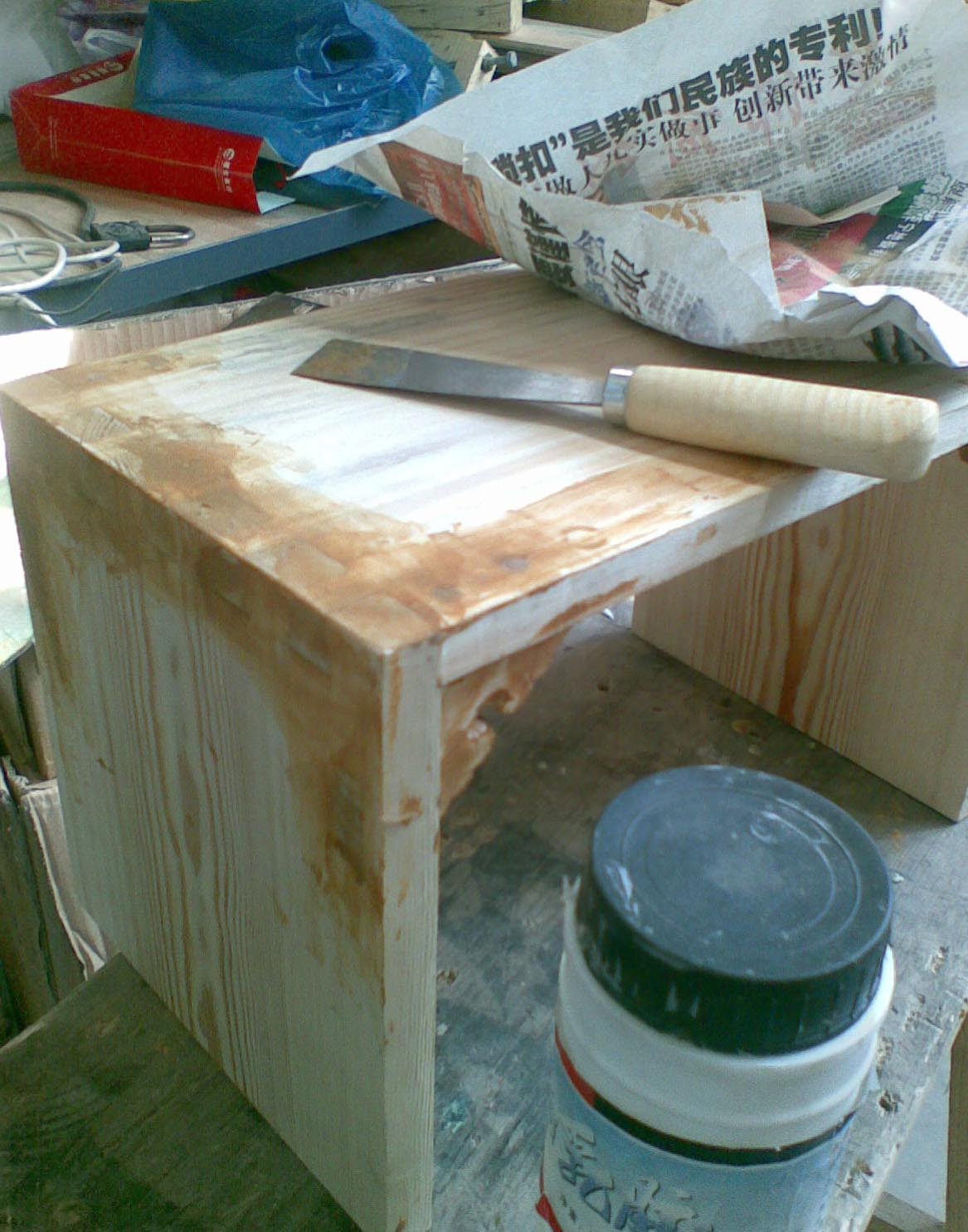

我的白乳胶用完了，顺便问问价格想再买点，随口又问了腻子的事，卖货的太婆说店里有粉，都是木工自己和胶调了使用。我在她店里买了把小刮刀和砂纸，她给了我点粉回来试试，我选了颜色最浅的一种粉,浅黄色的（有四五种颜色的粉）。回来用白乳胶与粉几乎按1:1的体积比调成膏状，把接榫处都抹了一遍（颜色好象有点深，希望打磨后色差不大）。干了后，收缩性较大，凳面榫头旁的的那个坑补了四次。

老汉口1950 · 发表于 2008-7-24 09:08:29

如果是做清水漆方法不对1准备做什么色调什么色腻子只需补点刮 2上色有水性 .油性底色和色精 3你打磨一定要显木纹 .不然是块疤

skyline · 发表于 2008-7-24 09:58:56

原帖由 老汉口1950 于 2008-7-24 09:08 发表
3 P+ Q+ C2 x+ |/ o如果是做清水漆方法不对1准备做什么色调什么色腻子只需补点刮 2上色有水性 .油性底色和色精 3你打磨一定要显木纹 .不然是块疤

谢老汉口，油漆之事我是门外汉，最近正在论坛学习，缺乏实践。我准备上清漆，不上色。这个自制的“填缝膏”有点颜色，我准备打磨时再好好处理一下。如果坑、缝的颜色深，上漆后也能看见的话，我自己觉得不要紧，这些缝，坑的痕迹真实的代表了我目前的制做水平，是一种历史的记录，以后不断提高。

sunscape · 发表于 2008-7-24 15:50:40

原帖由 skyline 于 2008-7-20 14:02 发表 3 n. v0 ? d. u {7 I$ E6 S
首先感谢老汉口、版主、太阳鱼等同好的关注、建议和鼓励！感谢阿三哥的短消息。
# J! M4 T' L/ @8 D. B- H( d) K油漆待我订购的手刨到货后，处理完各板侧边在进行，顺便留几天时间给自己，网上学习油漆之法。' V% F4 h" F: ?4 N: ?. }
……2 |+ K! C1 t9 E! @
拜读阿三哥的短消息，感觉对凳子的受力分析精到，特转摘部分原文共同好今后借鉴（阿三哥勿怪）：

阿三哥的建议是一针见血，都是关键点

透明腻子在装修建材的商店有卖，如果上漆前充分打磨可以不用（少用涂料可提高环保性）

再有“凳面榫头旁的的那个坑”最好不用调和腻子，除了干缩性大，腻子与木基的胶合力也不好，久之容易脱落。如果用锯末填充那个坑再点几滴502之类的快干胶性能会改善很多，而且色差很小。

beijing · 发表于 2008-7-25 21:58:00

收藏,受益匪浅

动力无限 · 发表于 2008-7-27 01:45:50

史上最丑的板凳。　而且你开的榫也不合理，有一块板“弱势”、一块板“强势”这样受力不科学，强度不能达到最大！

阿三哥 · 发表于 2008-7-29 14:14:47

[quote]原帖由 动力无限 于 2008-7-27 01:45 发表

史上最丑的板凳。　？？？
您........沒有看見
隱藏在心深處的........愛

那麼
世界會少了........美麗

sunscape · 发表于 2008-7-29 15:51:08

原帖由 动力无限 于 2008-7-27 01:45 发表 ; @4 m* O0 J2 e8 f* E1 |4 p- S
史上最丑的板凳。　而且你开的榫也不合理，有一块板“弱势”、一块板“强势”这样受力不科学，强度不能达到最大！

不要这样评论，每个人有不同的审美观，更何况美与丑的界限源自于艰辛的付出和深埋于心的情意。

skyline · 发表于 2008-7-30 06:50:23

最近事情比较多，耽误了些工期。木友留言谈及凳子造型和结构的美丑，我想是审美和感情不一样，看见女儿高兴的玩弄试坐小凳子，我很开心（尽管凳子不完美，我们平常人家讲实用就行）。

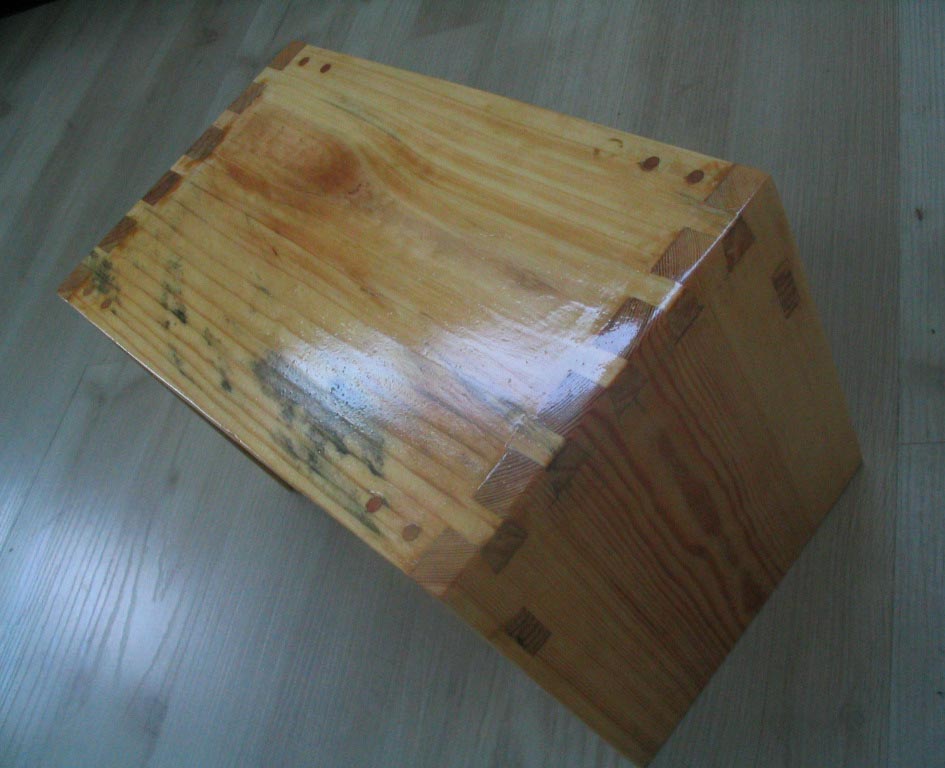

双休日加紧手刨刨边，处理了一下，油漆完大概就是这样的效果。用了三峡牌的单主份聚酯清漆，毛刷刷一遍，用砂纸清磨一遍，再刷，再磨。目前是第二遍。准备刷四次。前两次是300＃砂纸打磨，后面准备用细一点的水磨。我想可能和略比现在的效果好些。现在的有点点光泽，但漆面对光还是能看到不很平（不象镜面）。

全遍完

动力无限 · 发表于 2008-7-30 08:42:01

你的父爱还是令人感动！你的女儿一定十分可爱，你也一定是个十分合格的好老爸！对孩子的关爱（尤其是女儿）现在很多做父亲的都做不够，这一点非常值得向你学习！向你致敬！！
　　但这件作品，我还是要给你提点建议：板凳的腿设计上还是不科学，凳腿与地面的接触不能是“线接触”，因为两边磨损之后就会翘起来，形成一个类似翘翘板一样的东西，很不稳定，很容易使小孩仰面翻倒，这是十分危险的！你应该把“线接触”改为“点接触”就像我发上去的附图一样，把红线部位的木板锯掉，这样就能保持小板凳的长期稳定、可靠。还有：小板凳的两条腿不应该是与凳面成90度直角，这样是不够稳定的，它应该是个钝角，也就是所谓的“外八脚”才是最佳的稳定状态。小孩子天性好动贪玩，我们要把身边每一件物品的安全性都应该做到最大，这样才能更好的保护好孩子们，把所有的安全隐患都要消除，给孩子们最安全、贴切的保护！

　　如果全国每一个公民都有强烈的安全意识和责任心，汶川大地震那些可怜的孩子们就不会让我们伤心欲绝……

sunscape · 发表于 2008-7-30 10:29:40

原帖由 动力无限 于 2008-7-30 08:42 发表
) ]) `4 }) S8 v: L9 |8 a凳腿与地面的接触不能是“线接触”，因为两边磨损之后就会翘起来，形成一个类似翘翘板一样的东西，很不稳定，很容易使小孩仰面翻倒，这是十分危险的！...

这个建议工作量小效果显著值得借鉴！

skyline · 发表于 2008-7-30 10:44:03

原帖由 动力无限 于 2008-7-30 08:42 发表 , ~" S; Y8 z% L, i* P$ y0 V2 J5 k; y
你的父爱还是令人感动！你的女儿一定十分可爱，你也一定是个十分合格的好老爸！对孩子的关爱（尤其是女儿）现在很多做父亲的都做不够，这一点非常值得向你学习！向你致敬！！
( O$ k5 y5 z" i) B/ n+ _( b' \　　但这件作品，我还是要给你提点建议 ...

关心下一代，好！

家具的除了实用角度外，对儿童的家具更多注重安全性。
