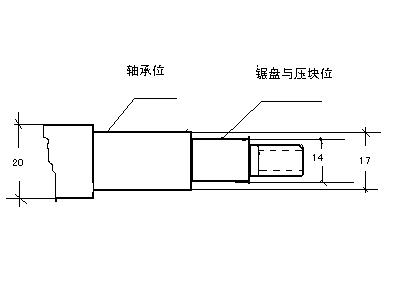

用草图大师画的自制台锯图（锯轴部分）

烽言烽语

谢楼上 看来要买本专用手册了

老汉口1950

原帖由 烽言烽语 于 2008-6-22 22:00 发表
老汉师傅 60好像是皮带轮的直径 都自已做的怎么轴嘴的直径才14毫米？做25的好啊 老汉师傅你说得有理  机械我是门外汉你别见笑

老烽师付 互相学习   锯  你是行家  , 楼主以前回帖谈过   .锯盘是60mm   ,还有个问题60mm锯盘孔好象是20mm ,203轴承内园好象是17mm  ,装配时第一个轴承要穿越第二个轴承位才行

1 J  M# c% r! x: a[ 本帖最后由 老汉口1950 于 2008-6-22 22:59 编辑 ]

血仍未冷

原帖由 烽言烽语 于 2008-6-22 22:00 发表
老汉师傅 60好像是皮带轮的直径 都自已做的怎么轴嘴的直径才14毫米？做25的好啊 老汉师傅你说得有理  机械我是门外汉你别见笑

2 H; V  E% X, q: z5 g9 n6 }
0 _0 A2 t: i& o4 E# Y园锯夹片现成有买的，内孔直径是14mm的，轴也跟着一样了。
: C4 n* t3 Z% y( r' X( r如果做成25的轴径是不是直接上25.4的锯片？怕轴要做的很粗壮了。

老汉口1950

楼主;60mm锯盘孔是多大?  今天下午在工具市场看到的是20mm

血仍未冷

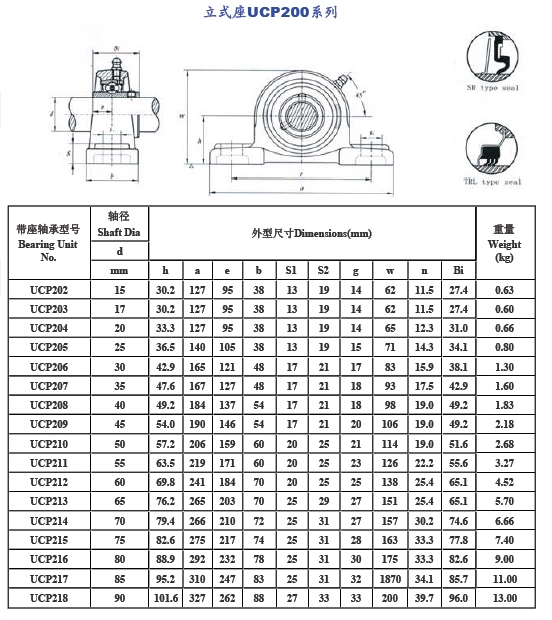

203标准铁座内径是17mm的
& d1 C9 t% b4 D! h' e9 t4 V% v, N- H上个参考资料

血仍未冷

原帖由 老汉口1950 于 2008-6-22 22:30 发表
楼主;60mm锯盘孔是多大?  今天下午在工具市场看到的是20mm

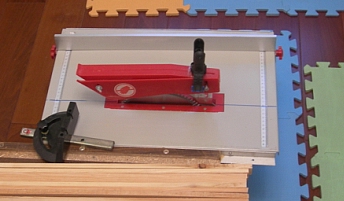

0 G" `3 V/ F. x2 a20m的也有，我这个园锯夹片是现成的，原来小台锯上的
0 U8 W) V9 C1 P

老汉口1950

正好  锯盘孔14 mm  .203是17  mm   坯料得20mm
% P4 N/ L3 \! w0 E( G; @
4 [9 t; ~) R$ M& s) k. L[ 本帖最后由 老汉口1950 于 2008-6-22 23:02 编辑 ]

老汉口1950

刚看了表203轴承座全高W62MM   ,方案要调整

血仍未冷

那个是标准铁座的，
我的想法是用锌合金（也有叫铝合金）的UCP203，
3 z0 F5 A0 T$ w2 Y& u轴承座的尺寸要比铁座的小，也就是图上的尺寸。

[ 本帖最后由 血仍未冷 于 2008-6-22 23:18 编辑 ]

老汉口1950

[quote]原帖由 血仍未冷 于 2008-6-22 23:17 发表
那个是标准铁座的，
3 n! @& V/ e3 d# {/ l* o- ?  ]! b# {我的想法是用锌合金（也有叫铝合金）的UCP203，
轴承座的尺寸要比铁座的小，也就是图上的尺寸。 [/quote那就好

烽言烽语

原帖由 血仍未冷 于 2008-6-22 22:27 发表
# n4 H4 P0 L, C' c. z
9 s& V  V" i* R1 S) J' n8 j
园锯夹片现成有买的，内孔直径是14mm的，轴也跟着一样了。
' \% B7 X1 q0 B$ O' v' i6 y如果做成25的轴径是不是直接上25.4的锯片？怕轴要做的很粗壮了。

市面上很多锯盘的内孔是25的 轴粗壮点好用啊 不易变形 不过这要看个人喜好了

老汉口1950

原帖由 烽言烽语 于 2008-6-22 23:54 发表
- O5 ^) T5 r2 c' C3 v( x: n市面上很多锯盘的内孔是25的 轴粗壮点好用啊 不易变形 不过这要看个人喜好了

楼主是做模型用  .锯盘大相对木材损耗大  .木材都是进口的  .不然钱变成了锯沫

金陵小木匠

dexian_liu

楼主 建议再考虑考虑如何锁紧紧和更换锯片，目前似乎不是很方便。

laosu

高手对话，听听也涨见识
