自制台锯草图

老汉口1950

靠山用光轴移动当然好 ,应该考虑锁定方案    仅供参考

血仍未冷

设计的不错，
/ P( ]9 _+ l$ a4 I2 I+ nT型靠山精度不错的，可以参考太阳鱼那个靠山。
# S! T) X1 o! S( I轨道方面可能还是用有支架的光轴比较稳固点
/ m4 F/ n7 G+ y+ i5 J另外建议再吊上雕刻机，这么好的台子不上雕刻机太可惜了

亚文

刚才在http://www.zuojiaju.com/thread-19396-1-1.html里看到一种靠山方式...正在短信请教ing~
( m9 T4 L/ x( R$ x% D咳...雕刻机倒装就不用了~单独做了一个比较大的雕刻机桌...完成度80%..:vv

dkm2797

原帖由 亚文 于 2008-6-22 21:58 发表
刚才在http://www.zuojiaju.com/thread-19396-1-1.html里看到一种靠山方式...正在短信请教ing~
8 S& _4 W3 |  J( ^) v* E咳...雕刻机倒装就不用了~单独做了一个比较大的雕刻机桌...完成度80%..:vv

才看见你的短信，不好意思啊，回复晚了，俺的台子是抄袭太阳鱼的作品，因为地方比较小，俺把台子改成柜式的，方便收纳一些小工具，太阳鱼的那个T型靠山俺没本事复制，只能用土办法，用pvc管套在光轴中卡住2头，用一块铁板连接pvc管，铁板中开孔套丝，用螺丝頂紧滑块，使用过程中这个固定方法比较不理想，准备改进。

亚文

今天去机电市场发现一种非常厚的铝型材...尺寸目测大约12cm X 8cm.长度有6米..壁厚一个面是8mm一个面是6mm.... 我认为很合适用来做靠山~~

亚文

原帖由 dkm2797 于 2008-6-23 06:06 发表
才看见你的短信，不好意思啊，回复晚了，俺的台子是抄袭太阳鱼的作品，因为地方比较小，俺把台子改成柜式的，方便收纳一些小工具，太阳鱼的那个T型靠山俺没本事复制，只能用土办法，用pvc管套在光轴中卡住2头，用一块 ...

! t* c9 }  `& }! k4 V) c
0 o6 A$ u$ J/ U7 W我考虑中的锁定方式第二种原理如图...一个方向是拉.一个方向是推...尽量不影响靠山在光轴上的位置...

太阳鱼

T型锁定主要在T的部分，并有一段足够长的接触距离，不然在滑动到远端也有可能不易保证平行。
光轴部队越来越壮大了

亚文

原帖由 太阳鱼 于 2008-6-23 16:48 发表
$ e7 \8 U& E3 [% o2 \; @0 GT型锁定主要在T的部分，并有一段足够长的接触距离，不然在滑动到远端也有可能不易保证平行。
- G: n, z  F3 I光轴部队越来越壮大了" />

4 s! S- N3 {0 ^2 z- ^* t
- e, `, D+ A' U! r4 w4 J3 Pt的部分实在是很占地方......头痛
$ n) A+ z& M  d0 F  t* O6 s& {准备先用上面的原理试着锁定看看...不稳定再加装~

dkm2797

原帖由 亚文 于 2008-6-23 17:21 发表

4 D# C7 w% d6 m# M
t的部分实在是很占地方......头痛 " />
准备先用上面的原理试着锁定看看...不稳定再加装~

今天试了在底部锁定，效果不错，没带相机，明天拍了上图。

dkm2797

原帖由 亚文 于 2008-6-23 14:25 发表
今天去机电市场发现一种非常厚的铝型材...尺寸目测大约12cm X 8cm.长度有6米..壁厚一个面是8mm一个面是6mm.... 我认为很合适用来做靠山~~

这个材料价格不菲把？俺用的是移动门的导轨。

中华街雨

学习下！~期待楼主的成品

严丝合缝

T型的靠山支撑非常棒的设计， 如果是2头锁紧用雕刻机顶上去的时候，再加上铣刀的震动那个力量是非常大的。着个支撑正好在受力最大的位置，非常完美的结构~

dkm2797

原帖由 亚文 于 2008-6-23 14:47 发表
2 M0 N7 m- R8 {  W, o, k
+ _7 d$ f3 [  P: z* q9 t
- P) x4 C7 Z; o我考虑中的锁定方式第二种原理如图...一个方向是拉.一个方向是推...尽量不影响靠山在光轴上的位置...

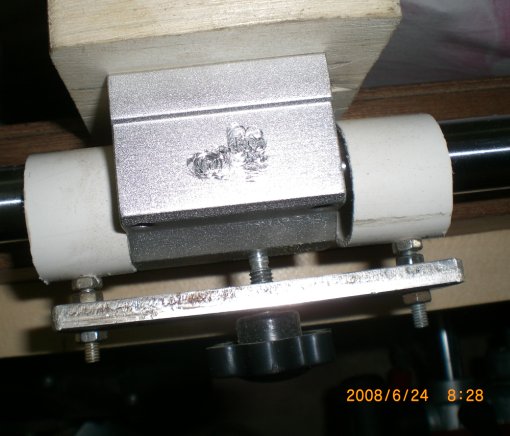

俺现在的靠山固定方法，不太理想～～

亚文

原帖由 dkm2797 于 2008-6-23 19:31 发表
/ }1 j& \* B$ u0 Y+ i% y' f这个材料价格不菲把？俺用的是移动门的导轨。

7 z, w/ U9 W+ A# R
35元一公斤...不知道110左右长度有多重了...

亚文

原帖由 dkm2797 于 2008-6-24 18:33 发表
俺现在的靠山固定方法，不太理想～～

' o; m6 h; @+ r& I4 @8 t
2 _- `% f! k& T8 c7 c/ D恩..这样太滑是锁不紧的......在pvc管里先加点硬海绵增加阻力吧...
当然最好是换个方式...

+ t" y  `+ T. L/ F3 r# n4 W这二天在布集尘的管子跟雕刻桌收尾...台子要先放后面了
