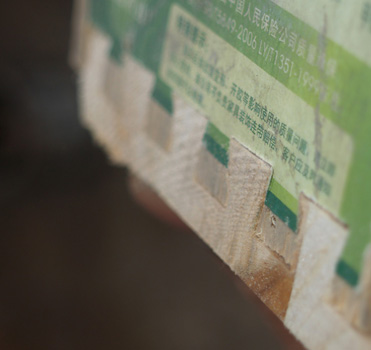

24寸燕尾榫机终于完美开出燕尾榫

luo1978jun · 发表于 2008-6-13 00:44:34

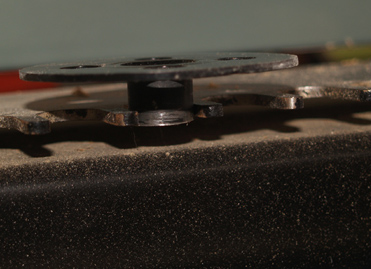

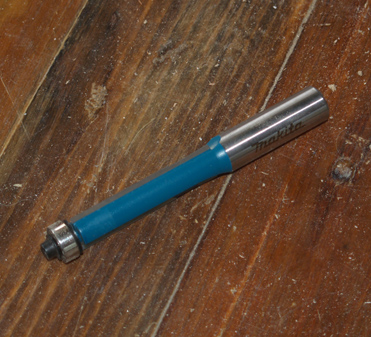

克隆用的铣刀！

luo1978jun · 发表于 2008-6-13 00:49:26

在克隆的时候一定要注意动作慢点靠近铣刀，雕刻机转速要快，我调的太低铣内圆是打飞了，很危险！

luo1978jun · 发表于 2008-6-13 01:00:03

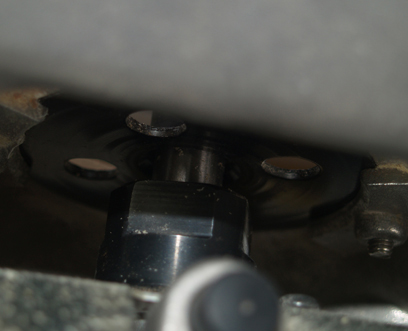

好不容易把底板做精确了，上好轴套和燕尾榫刀，用不了！燕尾榫刀的刀柄太短，上轴套的环和雕刻机的紧刀螺母靠在一起，燕尾榫刀露出来的不够！还好我发现原配的轴套刚好可以用，再次改进。

luo1978jun · 发表于 2008-6-13 01:04:47

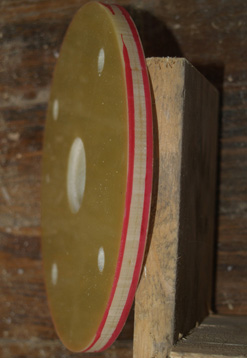

由于燕尾榫机的齿板太薄，我从新做了底板，就出现上面的需要铣内圆的事故。

luo1978jun · 发表于 2008-6-13 01:10:59

具体的就是，轴套要刚好放进齿板，燕尾榫刀刚好穿过轴套，调节一下刀的深浅和齿板的前后，前面的工作做好了基本就没问题了。刀柄尽量长点。

luo1978jun · 发表于 2008-6-13 01:13:47

加点图片

luo1978jun · 发表于 2008-6-13 01:16:01

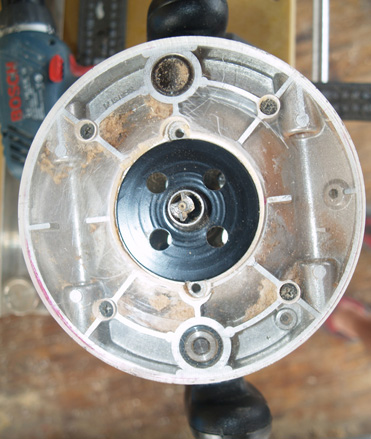

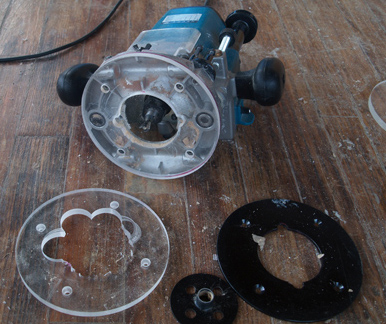

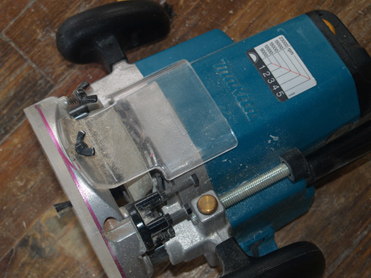

牧田雕刻机的轴套是装在机器上的，没有什么精度要求，后来用有机玻璃做的，电木灰弄身上好痒！

luo1978jun · 发表于 2008-6-13 01:17:45

luo1978jun · 发表于 2008-6-13 01:20:12

8天主要是做底板，买不同的铣刀，如果准备好了一天就够了！

luo1978jun · 发表于 2008-6-13 01:26:45

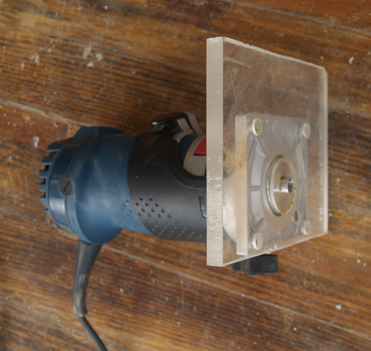

顺便评价一下工具，我的工具基本是牧田和博世的，我觉得牧田的工具很出色，性能稳定、设计合理。博世的工具好像差很多，修边机就不是很好用，做他的底板很麻烦！最可气的是我的博世135曲线锯没用几次就。。。。。现在在厂家抢救！

我这一辈子 · 发表于 2008-6-13 13:21:07

原来是雕刻机底板的制做经验,一百多元买一个二手雕刻机来就不用自己做底板了,主要想了解做燕尾榫的经验,比如燕尾榫机怎样调整定位,还有用多大的子口刀,刀头伸出多少等

luo1978jun · 发表于 2008-6-13 13:43:47

燕尾榫我说了呀！轴套刚好放进齿板，燕尾榫刀刚好穿过轴套，然后调节铣刀的深浅调节燕尾榫的结合程度！

luo1978jun · 发表于 2008-6-13 13:48:17

如果买进口的燕尾榫机上面都有标识，配好了铣刀和轴套，什么都不用做！

gujun1 · 发表于 2008-6-13 13:51:52

不错不错，好帖！！

cfzhang66 · 发表于 2008-6-14 12:34:03

是的牧田的不错我的也是. 没搞明白为啥楼主要重新做个底板？？为了加厚还是有别的原因呢？

[ 本帖最后由 cfzhang66 于 2008-6-14 12:43 编辑 ]
