木头老疙瘩 发表于 2014-3-8 18:59
这张图中的卡在卡盘上的黑色的一圈是什么啊

是圆卡爪。

qf8901

雕刻机迷 发表于 2014-4-2 21:46
: \$ l( r" N, _1 n/ b! V& w看了楼主的帖子 学到很多啊 ，感谢，想咨询下，我用550W的 1400转速电机 做动力，使用宝塔轮，能带动5寸 或 ...

这个不知道，按说应该可以。一般车床也就这个功率。

端杯茶

外国人真幸福，工具要啥有啥做活是一种享受。

一刀乾坤

此乃好贴，受益不浅。建议，楼主能否将你所收录的好贴、好视频再整理一下，分分类，都集中放在楼顶以便大家查阅。谢谢

钓翁

很好的课件，学习了。

dazizun

很不错啊，又有知识可学了

幸福快乐快乐

hhhhhh

qf8901

sjzman的木工车床改造成木珠机思路不错，值得木工床借鉴。

qf8901

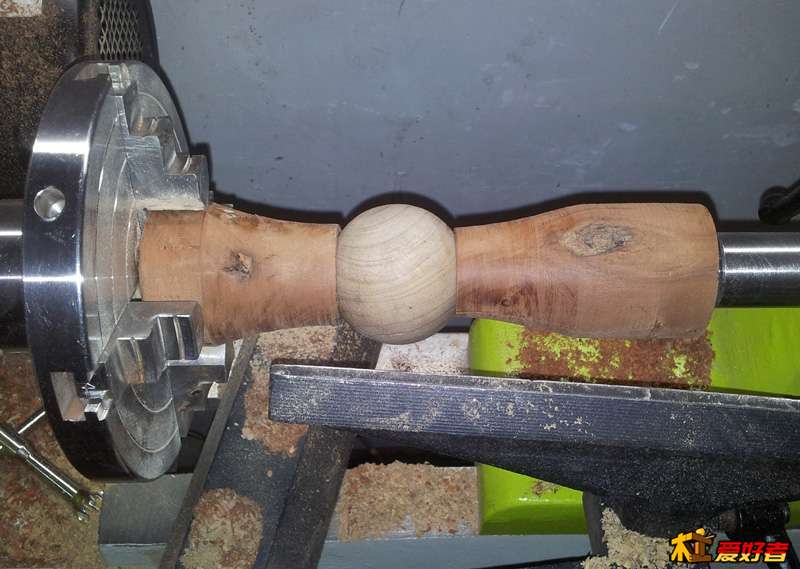

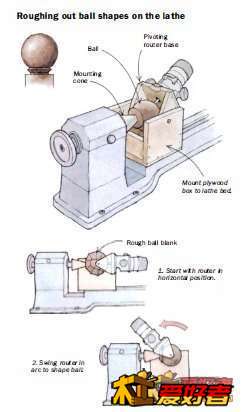

大雨发的车床+修边机做木球，前提是夹好木块，另外要做一个辅助工具固定修边机走动。

qf8901

做了一个简单的车球辅助夹具:
* Z# v( C( G2 ~4 z

qf8901

-心灵手不巧-：DIY 半圆车刀 磨刀架
http://www.zuojiaju.com/thread-272026-1-1.html


3 ^. B, K+ Q8 @( g5 f  nholyland曾经也d了一个，半圆刀也是自己磨的：
http://www.zuojiaju.com/thread-269796-1-1.html
& {, t% _% G0 n3 x# qhttp://www.zuojiaju.com/thread-231301-1-1.html

$ r6 h8 B( ?; j! Z0 x+ f8 G

Ж秋枫Ж

学习了，长知识

qf8901

做了个木工车床尾座活顶尖带螺纹可安装卡盘调查，欢迎前往投票跟帖。
, Y9 S* ?7 J6 c1 `3 z0 G' Z" W0 r
0 L6 J7 A- d4 _4 Z1 |9 R! M, G7 Z9 x% c补充内容 (2014-5-29 09:06):
车床相关：
6 D$ d/ f. B+ s( g6 e制作简单的车球辅助夹具
# n  I, s0 s  |% Z8 _7 J9 v- g- T! k[url=http://www.zuo...

qf8901

Threading Jig车木螺纹辅助工具螺旋丝扣的车旋方法已经翻译成中文，并附带视频.

qf8901

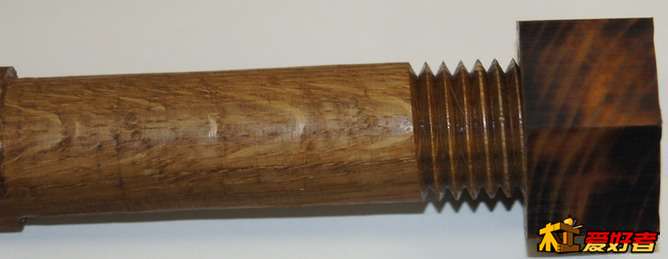

你能车木螺纹么？而且可以做出螺帽来。

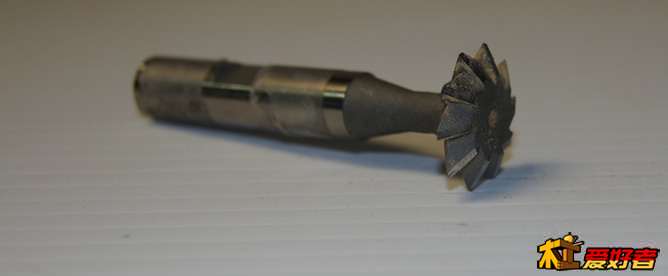

我们来看车刀的系列图片，以及如何安装在车床上。下面就是车刀。它有双面60度角3/4寸直径的头，3/8寸的柄用于安装在车床主轴上。
8 @9 f3 M: Q, s8 A/ p5 x. ]/ ]
, @# L* n+ I5 U7 I4 X0 v5 l2 r- B8 E6 w8 m
它能车出所需要的正确角度的完美螺纹来。我的供应商KBC工具的售价大约是50美元。它是用来车金属螺纹的，所以也可以用来车木头。
7 B0 d' W) \8 z0 B1 x4 X
7 C! k, ^; q0 l, ~0 a0 P* F

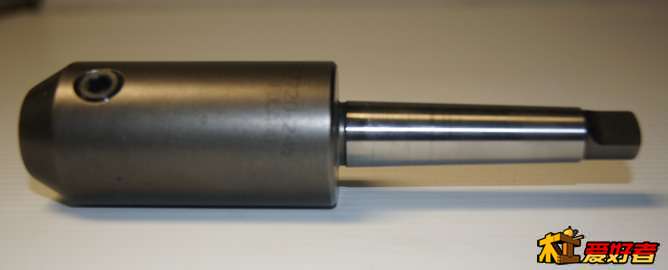

这个是用来安装车刀的夹具，莫氏2号杆，可以安装在我的车床主轴上。其它锥度的也有。
( G6 j- J) E' Q* f7 m0 x因为我想车比车刀允许更长些的螺纹，所以我给车刀做了一个扩展轴，把它上在车刀夹具上。
& J9 \9 H7 [9 t7 S
1 j: r8 S/ c# X

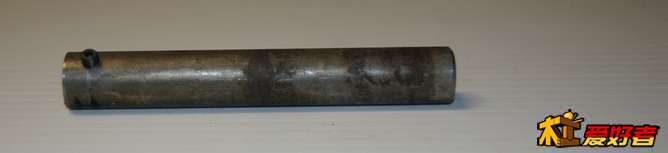

扩展轴为1/2X4寸，膛了孔来插入3/8寸的车刀柄，做了顶丝顶在其平面。这样我能给更深的筒做丝，车更长的螺纹。车刀夹具有1/2寸孔，深4寸，因此可以设定所需要的长度。

; T2 K$ U1 i3 Z/ C* }

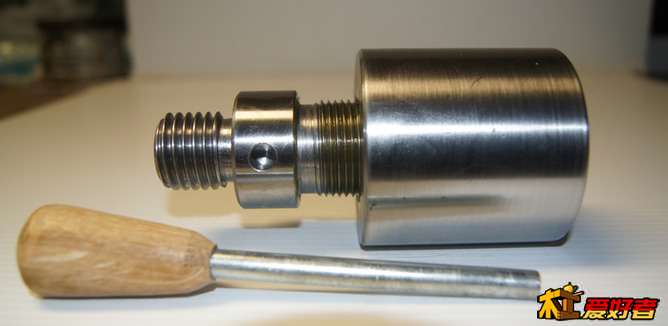

, C6 _4 E; ]' c5 @& W螺纹辅助工具的核心是引导螺纹总成。如图所示，左边是八牙，用于安装Nova四爪卡盘，其上面可以安任何想车螺纹的东西。接着就是肩台可以将卡盘锁紧以保证卡盘同心。它有三个孔，可以用锁紧杆将其从右边的轮轴旋出。轮轴和引导螺纹制作的非常紧密，不会上下左右晃动（这非常重要），我花了数年才把这个问题搞定，最后才找到一家机加工厂解决这个问题。这个是12牙的。

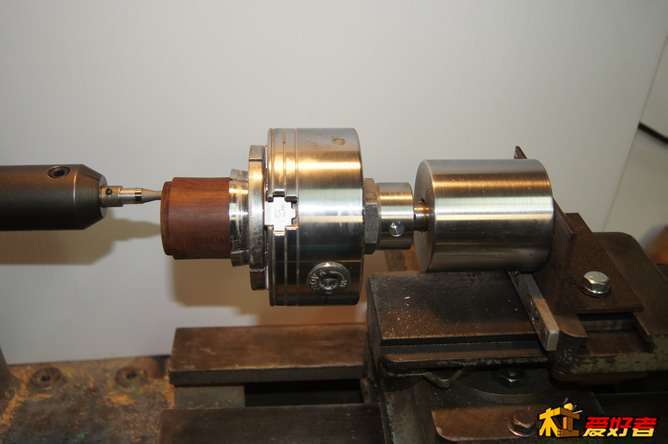

7 \! V, L! U5 D( @- b如图是卡盘已经安装在引导螺纹总成上，准备车一个筒的螺纹的照片。
- z1 M- M. c0 \$ w

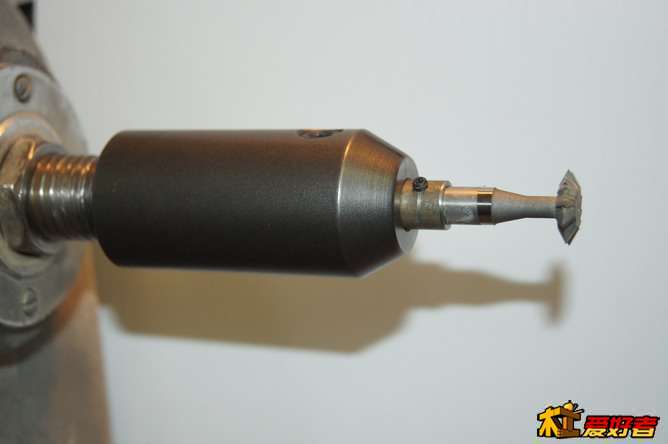

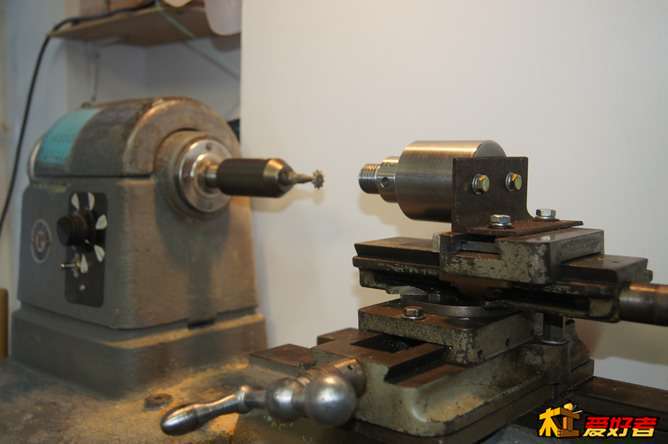

车床主轴上已经安装上车刀夹具，车刀将以2000-2500转的速度转动，将会车出非常光滑的螺纹。
( ?4 o0 C; ?$ G$ b) p
. m5 A$ F9 M0 l/ ?
我有一个十字滑台，非常适合于多年前Delta造的车床。这个可以使螺纹辅具可以在X和Y轴两个方向定位。
- K, q$ o" V9 C1 L5 t  B在制作固定在滑台上的总成支架的时候，已经调整好高度。是一段在适合位置打好孔的直角铁。这也使我能够换其它辅具，如1寸8、10和12牙的。它们适合同样的安装，都是一样正确高度。十字滑台可以在车床上任意移动，以使车螺纹的工作就位。
如果你没有十字滑台，Grizzly工具出售十字台钳，价格约60美元，我可以帮你制作适合你的车床的安装台，如果你自己不做的话。

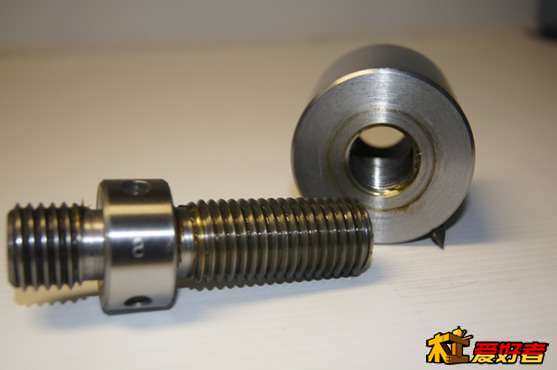

这是从我称为轮轴的螺帽上旋出的螺纹辅助工具引导螺丝。这两部分必须制作精密，否则你的螺纹不会好。如果你找不到做这些东西的机加工厂，请联系RPM工业公司的Ron Pawlyshyn，306-764-0768。他的团队会解决你的问题。这个是8牙套装。

8 ^* N& y! M& m) E" M附视频：车床17（土豆网）
