木工车床基础知识、使用技巧讨论及作品欣赏集成

qf8901

探讨一下卡盘问题：目前主流的铸铁机身木工车床输出轴大多为M25*2.5，主流的木工卡盘安装孔也是这个孔径。也有许多其它规格的输出轴和卡盘螺纹接口。本人接触到的就有M18、M25、M33三个规格的卡盘和输出轴。目前使用的这个车床输出轴即为M33*3.5规格，加了一个变径套，用于接M25的卡盘。
9 |& {) o  z& f. b! b, A- b& |0 C7 ]好多木友都是用金工床来加工木头，卡盘一般为三爪的，如果想换成四爪自定心木工卡盘的，就需要加工一个法兰来实现。
同样，有的木友手中有金工卡盘，但是用的是木工车床，也需要加工法兰来转换。
( J" s& |4 n" _; H总之，如果有标准件来实现这些转换就好了。下面是网上找来的一些接法示例。
" l" \% P, X# P+ Q5 t

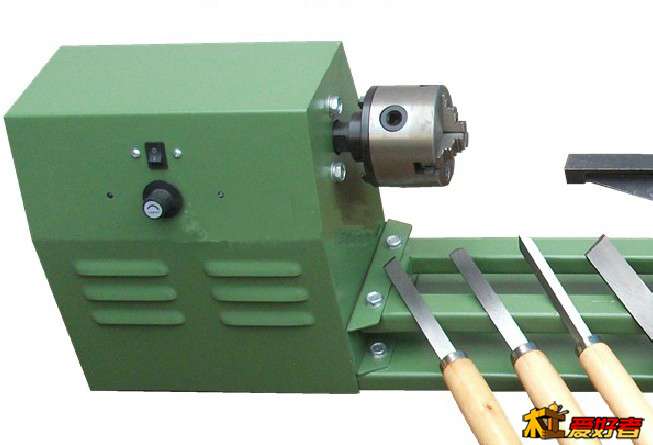

7 m! p9 U2 u& p# y2 s有木工床直接用三爪卡盘的：

  z+ P1 B3 [: s, n

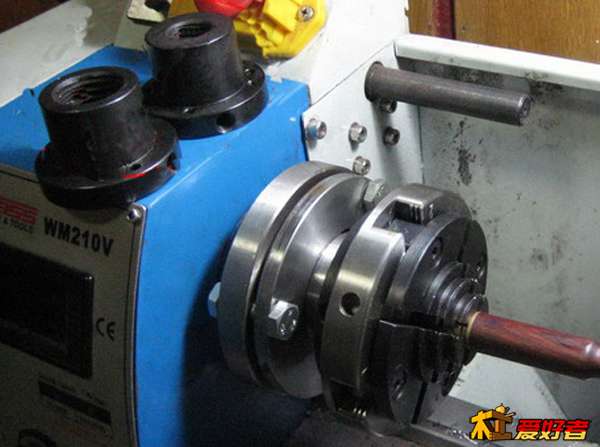

0 J* G1 v- i8 p+ E& ^- o有金工床加四爪自定心木工卡盘的：

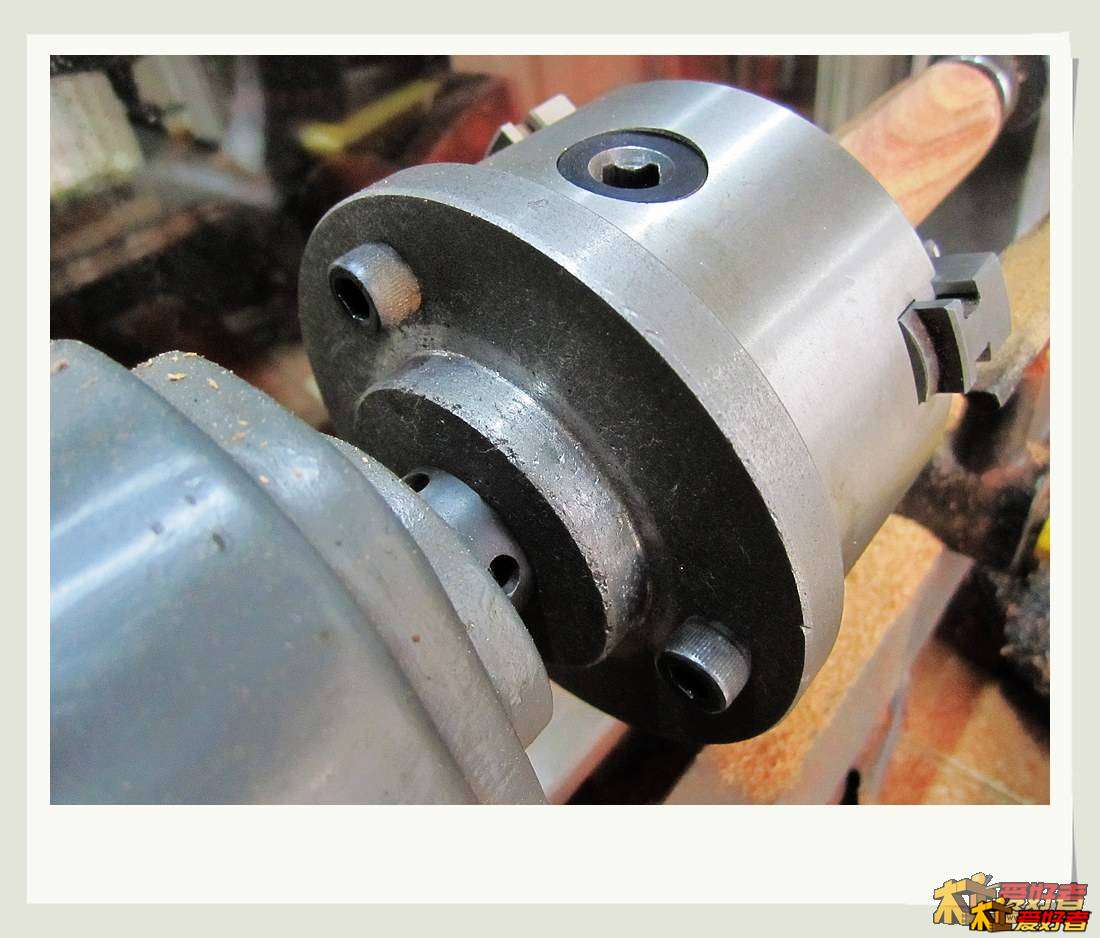

9 U' U. R, |2 U$ c& [楼上的灵壁兄就是木工车床接的三爪金工卡盘：



补充内容 (2013-5-29 16:50):
+ O0 K5 ?3 V6 _. E4 [; O% ]更多信息可以前往图腾狼兄发的木工车床卡盘与金工车床卡盘的区别。

/ ~% P  q7 r/ S; y补充内容 (2013-5-31 15:36):
) z; W  s* Y- S, F  p$ v' _0 `灵壁兄的四寸伞轮卡盘在这里：笔筒、炉子——看似简单其实也不好对付。

灵壁

楼主这个贴子我浏览了好几次，现在关于木车的贴子可以很方便地查找，我的贴子也能收录其中不胜荣幸。玩木车确实很有趣，而且相对其他电动工具来说很安全，投入不大就能玩出很多花样。但要玩得精不是容易的事了。就好比玩单反，你买个机身加套头一样，木车需要配上各种卡盘。我的小木车又配了一个卡盘，照片在家里晚上上。

qf8901

车床作品欣赏：木片灯的制作，为了这点薄木片，是否浪费了这么大块的木头？


5 O9 S! {; B% ^% o  K' Z9 h补充内容 (2013-5-29 08:09):
3 A, y8 N1 i. y2 \1 H7 ~木工老张兄的实木灯罩比老外制作的还要好！

qf8901

车床作品欣赏

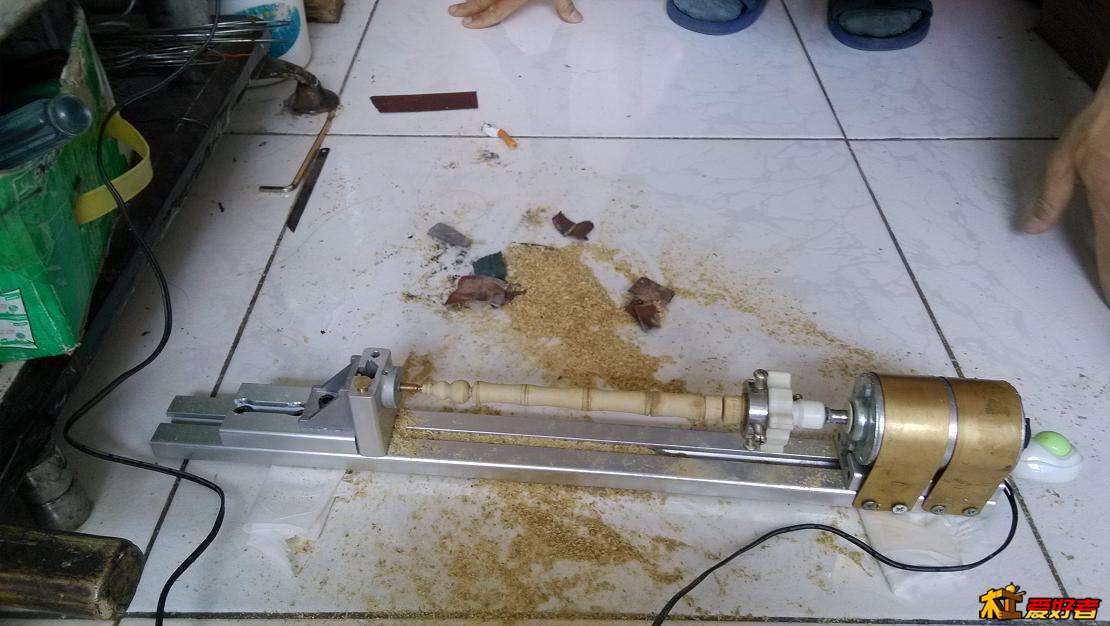

! E9 d1 v* U6 m/ Z8 L% x0 i火苗兄的小车做笔杆（石榴木）DIY用料好找，还附珠子打孔利器。
7 v3 ^/ D# X# \. A2 j

qf8901

纱碗制作：

qf8901

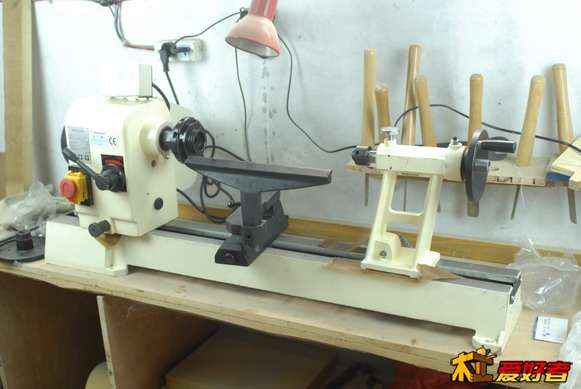

newnew007兄发的车床支架，车刀、卡盘等东西便于收纳！
" q% [3 q- D% I4 e  K- s6 ^

qf8901

尖底盖筒制作：

qf8901

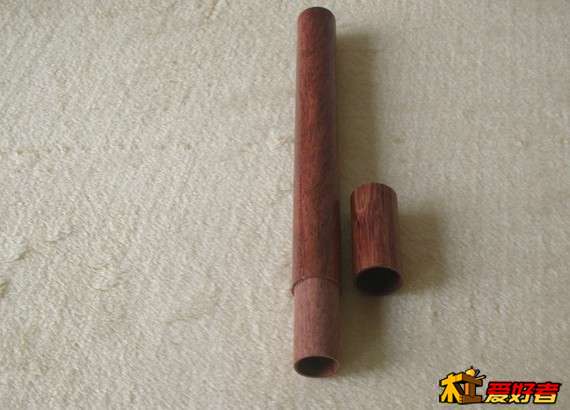

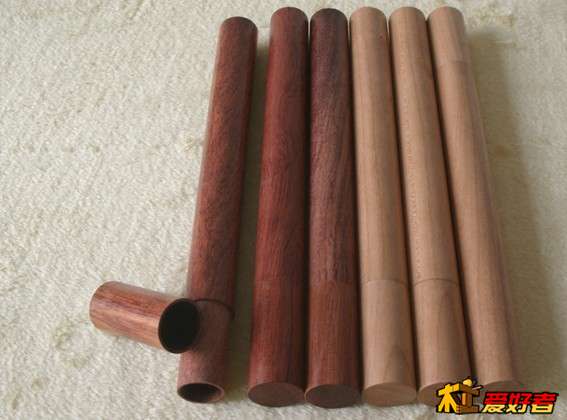

作品欣赏：香筒。

8 K# C3 t; a( O6 A

来自joeamy兄的这种香筒内园深220，怎么做出来，要定制长刀具吗？，欢迎大家前往讨论！
8 B7 o9 B5 M  k; a4 E+ x/ Z; ?
/ c  |' ~! ~! K( |9 l- }补充内容 (2013-5-29 08:14):
+ v7 l& q) K, j* a如何做？请看木工老张兄的做几个香筒玩玩！

qf8901

自制车床欣赏

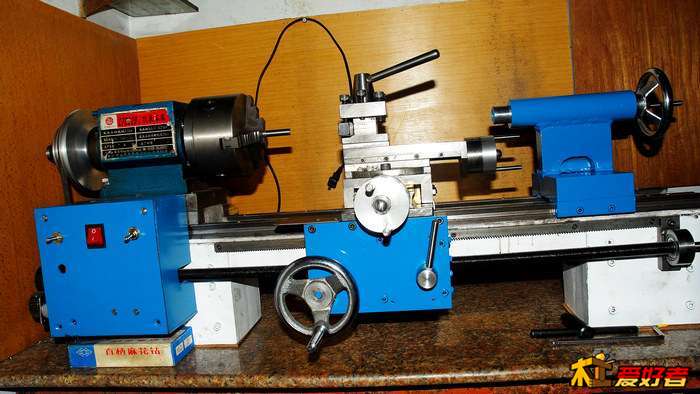

; r* a  t' _2 J3 \2 a4 y" v热爱DYI兄的自制的车床为金工床，能自动走刀，学习一下！
/ w5 [8 T) P7 \7 e+ ~: s" A
: z% V" s- L- p% j  [( \

qf8901

: w6 I9 i* j: R$ u  a* v' ]' D3 B
车床作品欣赏：

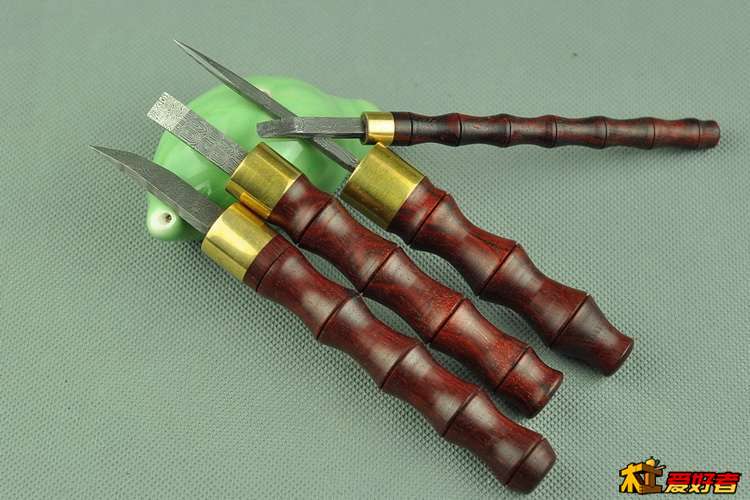

sun金艺苑兄的木金情缘——小叶紫檀+瑞粉大马士革茶针雕刻刀制作过程作品漂亮，学习一下！

  T' g9 Z1 r8 R

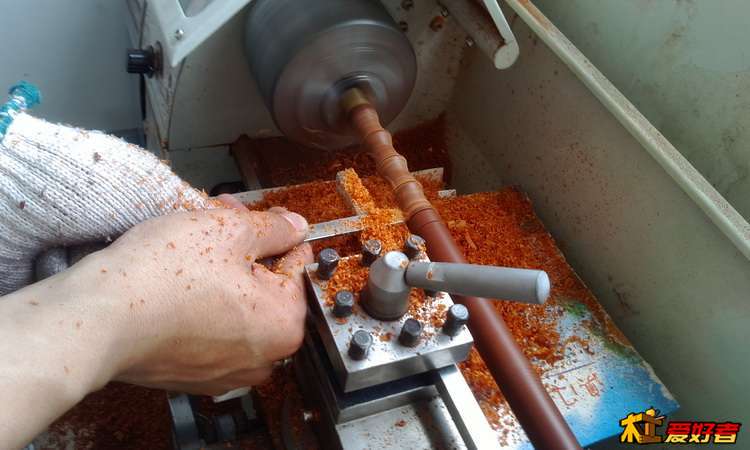

0 _7 P  X3 p( M9 e! b( I看来原来有些时候还是木工车床的持刀方法更方便些：

qf8901

找到好资源了！木工老张其实是车工老张，虽然老张的木工水平也很高！记得看过木工老张的作品，但当时没有整理此贴，今天终于又找到此资源！特贴出来以飨木友！
$ X: n- k. E  B' u  b2 F7 ]斫琴坊天津苏老眼中的木工老张：张师傅年到花甲，一生在天津某机床厂工作，车、钳、铣、刨、磨、镗等金属加工工艺样样精通，本网木友有这方面技术难点时可向老张请求指点一二，天津木友有要加工的金工活可上门找张师傅，老张人很热情，想必会叫你满意。
- E3 ]- m& c- D木工老张的帖子：http://www.zuojiaju.com/home.php?mod=space&uid=7444494&do=thread&view=me&from=space

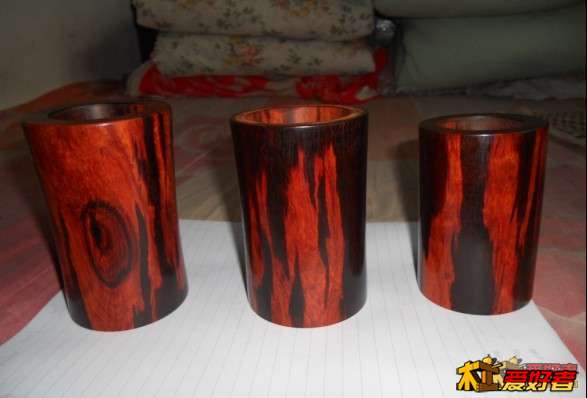

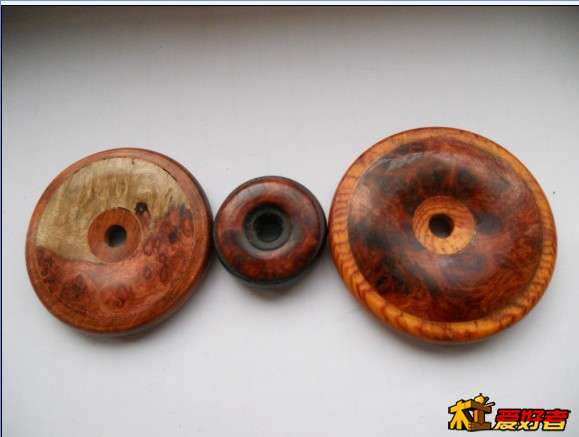

1 N9 G, }( g% g. Q7 h) I部分作品欣赏：
% [& _  W) j  [8 U$ l* u

5 c' K% l) v) V5 ~9 H5 O
. a6 @+ n' h8 v- S5 Z
+ O* q0 s- v$ q" _
. {- L0 p7 m" \' b

被气死的小猪

真漂亮啊

- q+ g- z3 [2 @+ d: I& Z

qf8901

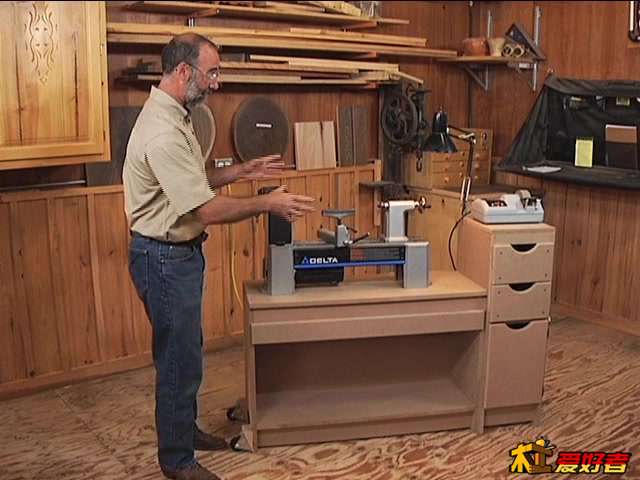

另一款木工车床：

qf8901

wofeizi兄发的木工车床课件帖子中的华为网盘附件下载链接。

qf8901

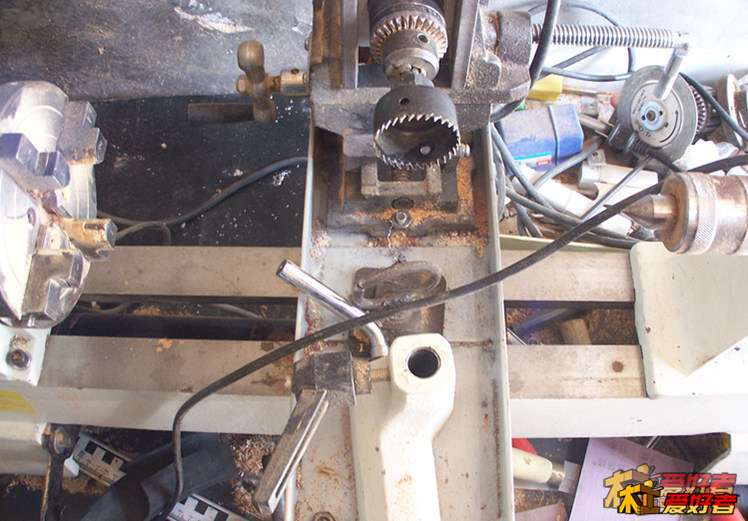

车床功能扩展：目前我看到的第一个木工车床双轴成球。
' k% Y! b  b5 p1 ]  U1 C6 Y) {! Gcjs18579兄发的木工车床配合十字台钳、电钻车手球。

, N& M. N3 y0 ?8 ?& o双轴成球设备：
1 ~0 {  f4 H8 D4 j' o+ I- v+ I
' x# ]( `" X. @" w/ M) ~2 ?
$ Q* ^. J- A  T5 l. N! ~4 K( f: P作品欣赏：

6 f! y! B9 g% K% C  `
