呕心沥血----------------非精密夹具解决方案之2终极方案！！！

dfj20008 · 发表于 2013-4-24 15:16:36

本帖最后由 dfj20008 于 2013-4-24 22:05 编辑

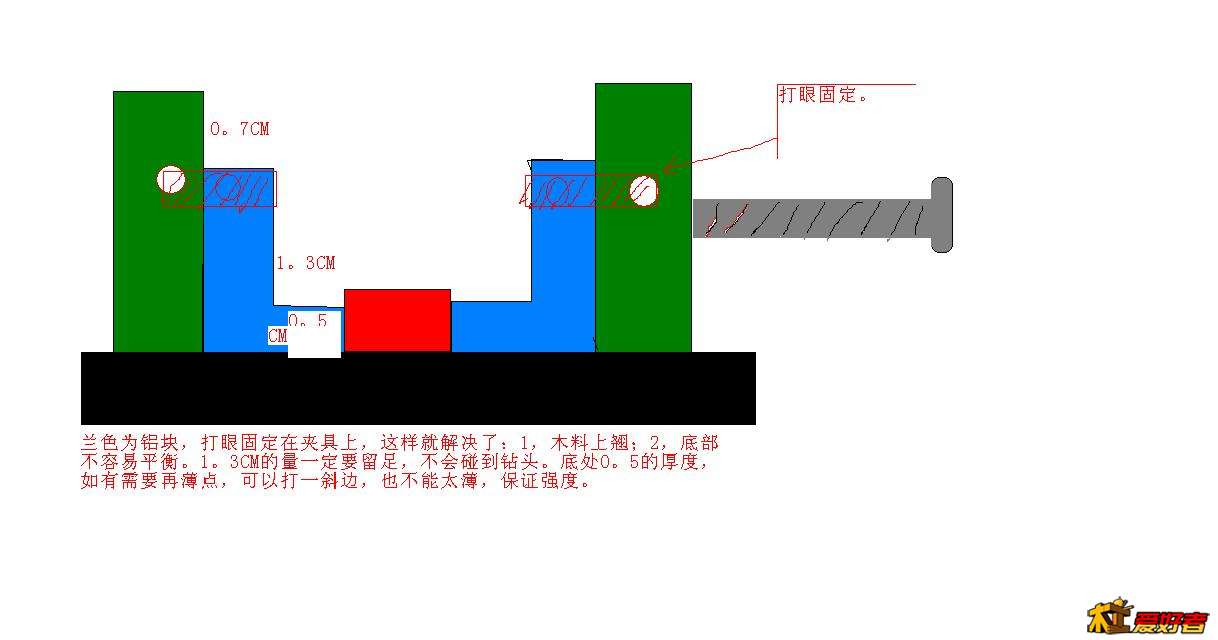

这个应该可以满足要求了。

有想法，就要实现。
下午四点找到一个卖旧钢材的地方（生意好的地方不给你加工）

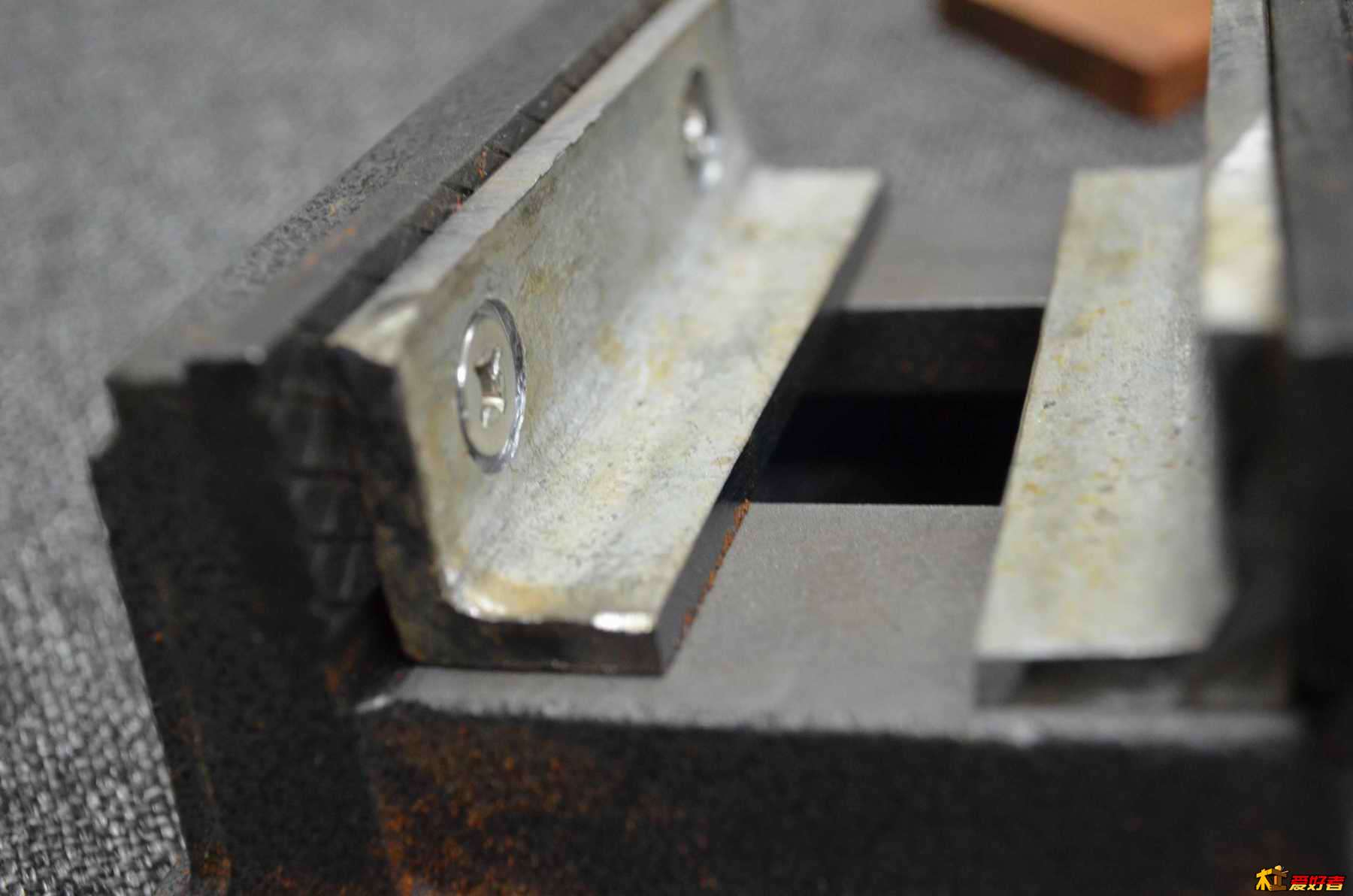

2个小时完工，付钢材（5MM厚的角铁，180MM长）款7元（有三分之二没有用），加工费30元和烟两根。

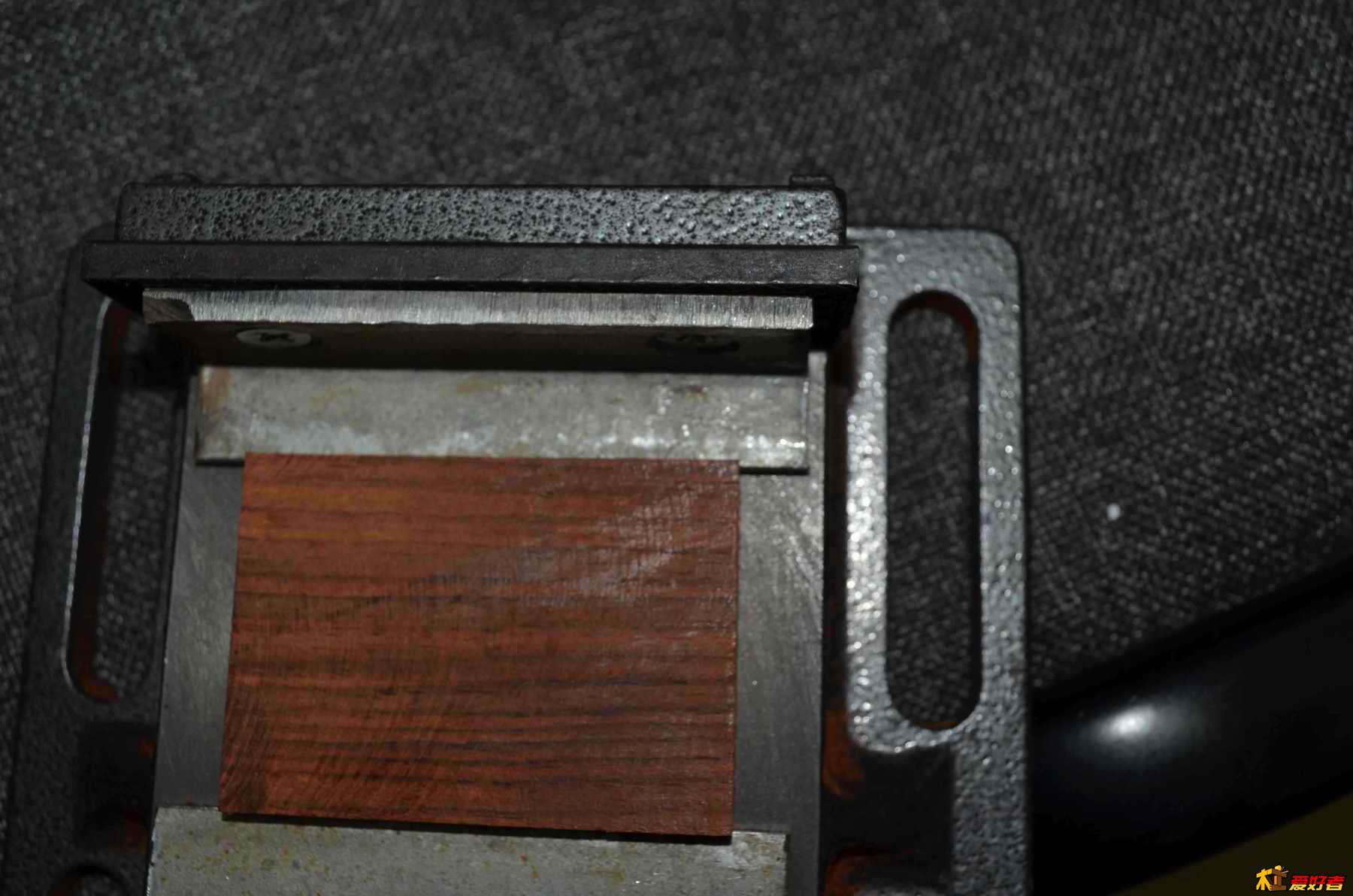

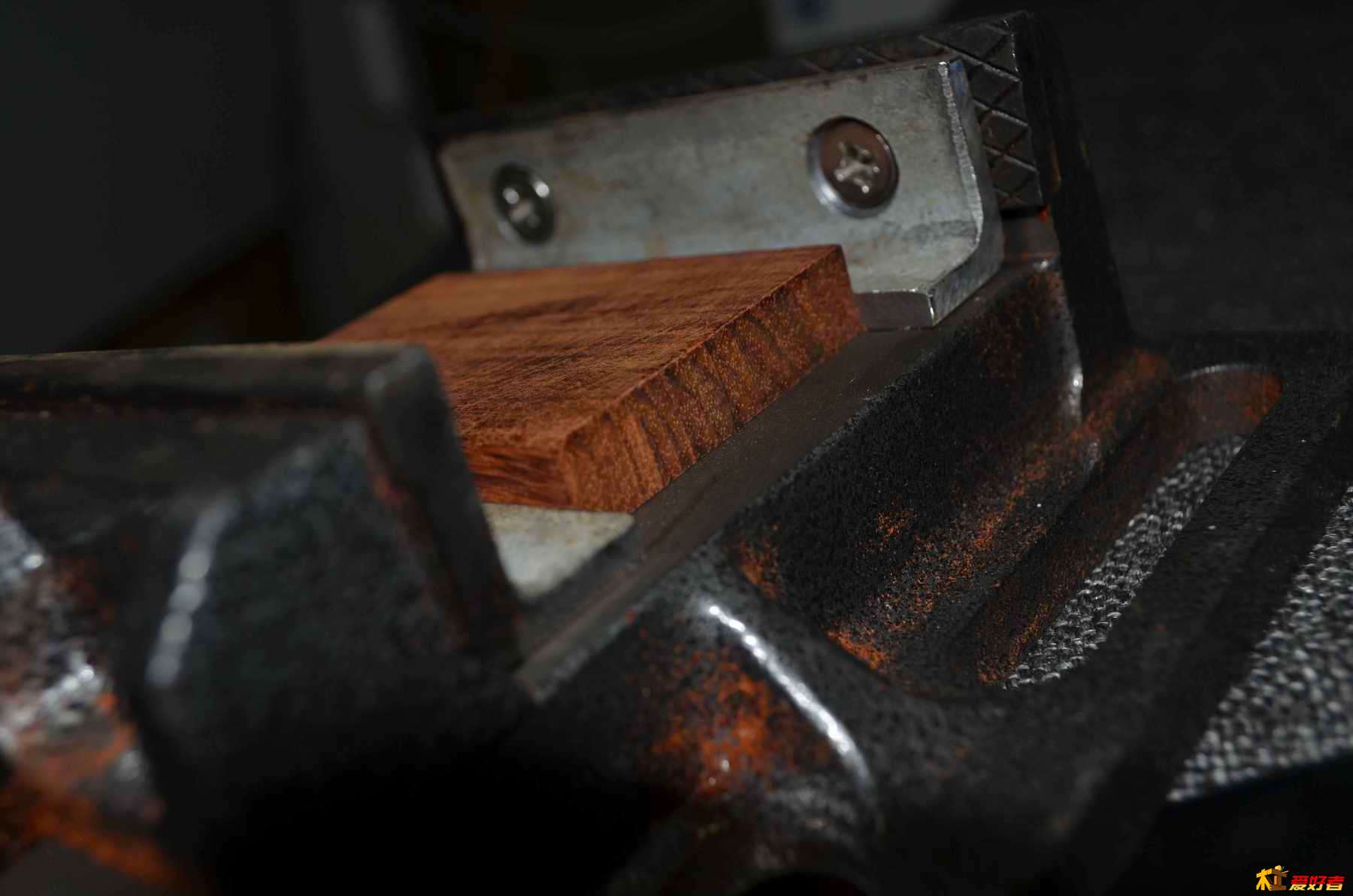

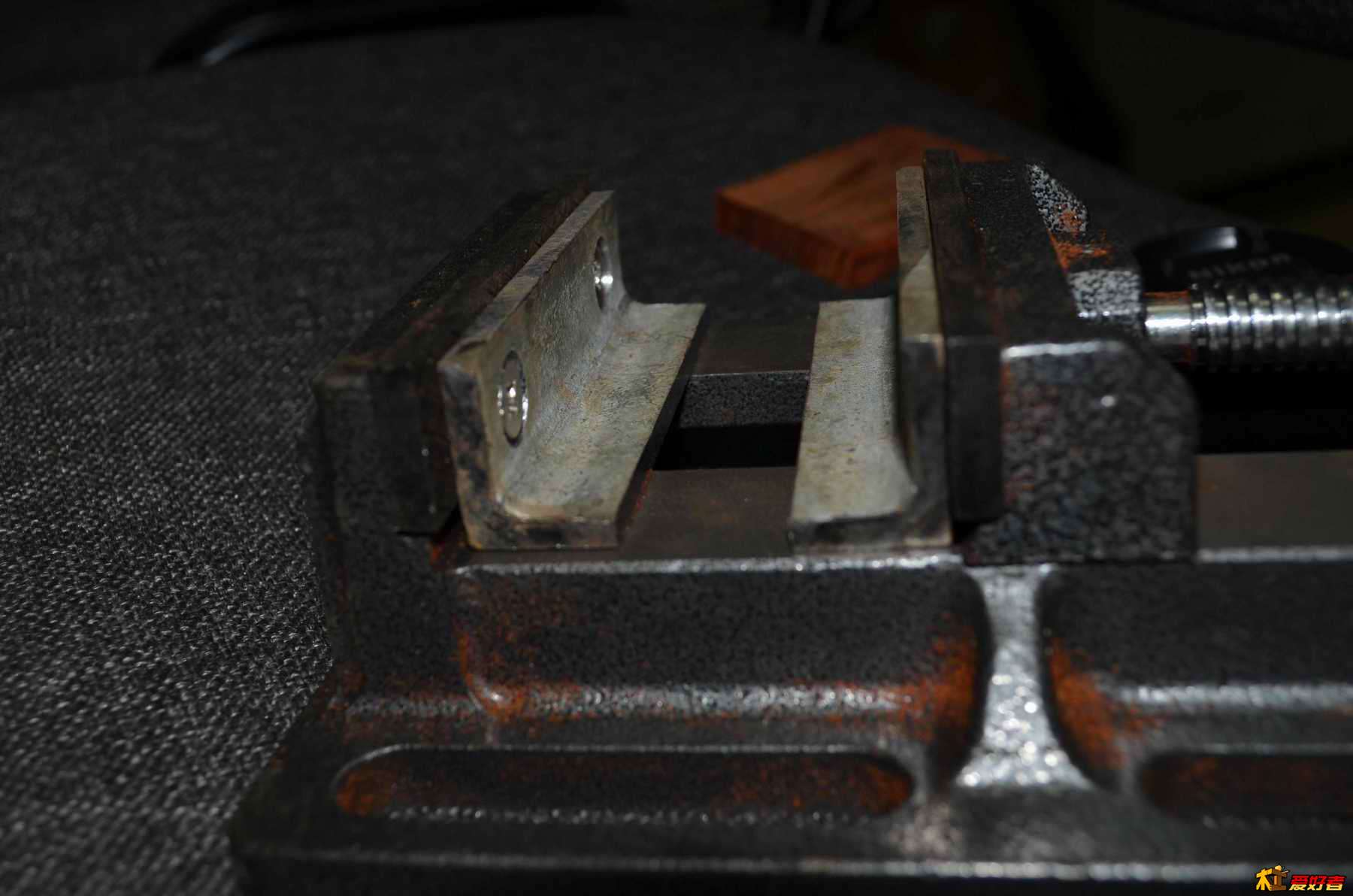

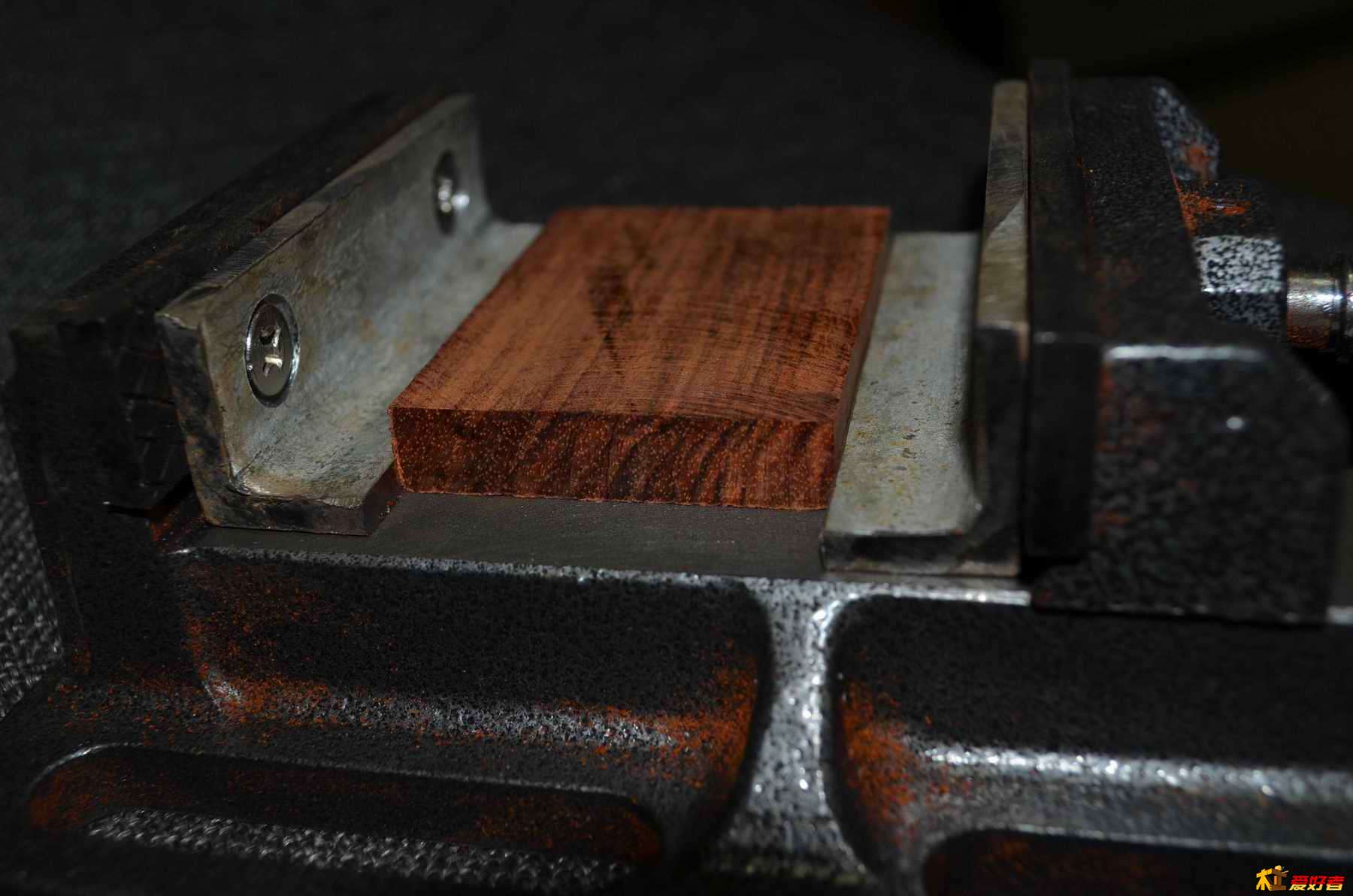

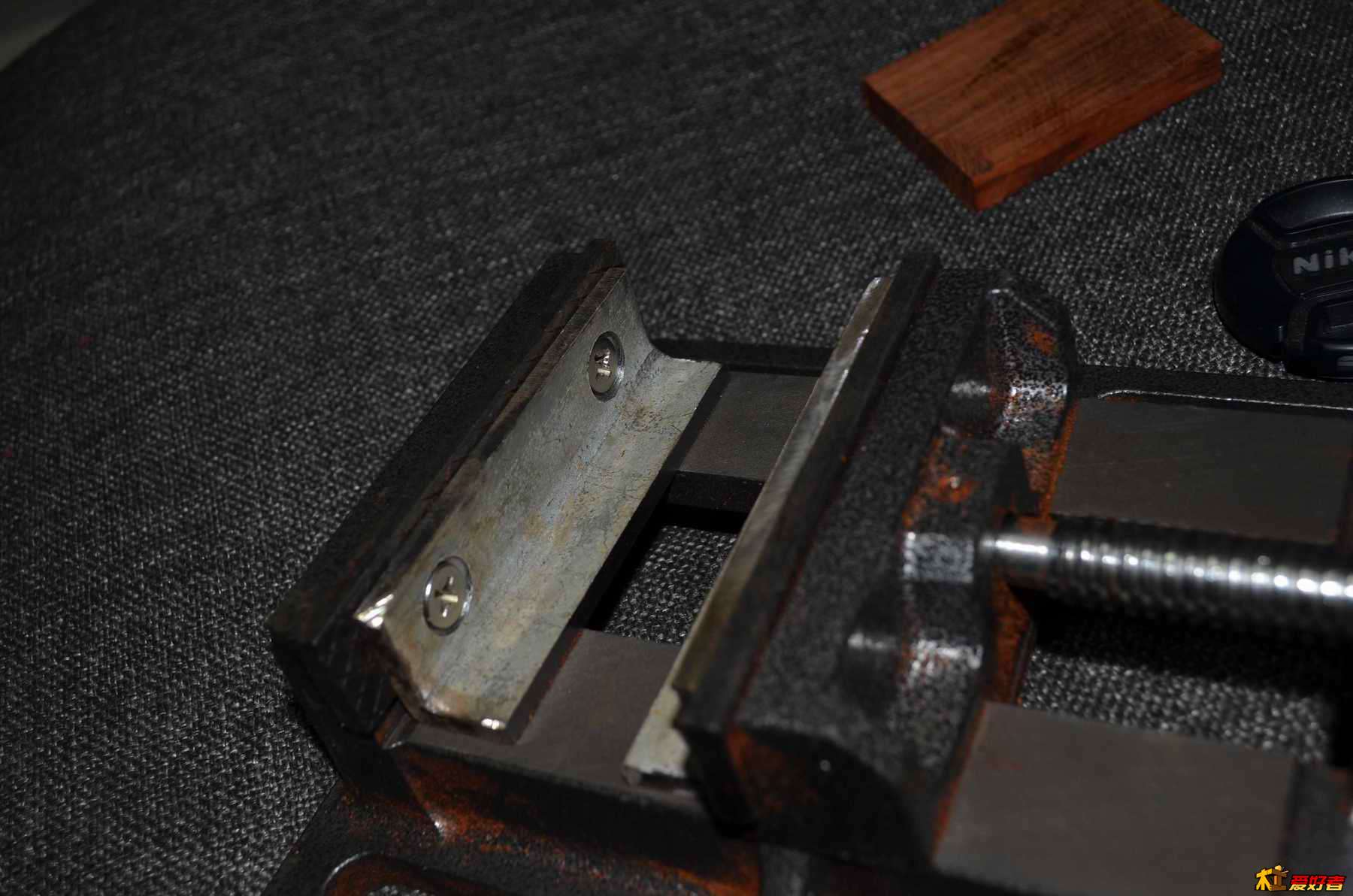

下面就是结果。

补充内容 (2013-4-26 00:10):
这帖子老老师们不给分？说不过去呀。

fireman78 · 发表于 2013-4-24 15:36:32

这个可行.

dfj20008 · 发表于 2013-4-24 21:36:52

fireman78 发表于 2013-4-24 15:36
这个可行.

版主来了，吃了吗？快屋里请；
哈哈。

赛虎 · 发表于 2013-4-24 21:49:58

这样不容易翘。

ed2011 · 发表于 2013-4-25 20:55:26

這個夾具改得好! :)

tangshan1977 · 发表于 2013-4-25 21:40:11

改天D一个

SHUAYING · 发表于 2013-5-1 18:40:55

先记下

学着快乐生活 · 发表于 2014-2-16 22:31:30

呵呵看不明白是什么东西啊

一切皆于心 · 发表于 2014-2-17 01:10:23

论坛上有好的夹具可以搜下，仿制一个，。。。。。。

展翅飞翔 · 发表于 2014-3-21 01:33:22

另一种虎钳把钳口钢条下掉不就和你D的差不多吗

空调扇 · 发表于 2014-3-21 09:22:50

展翅飞翔发表于 2014-3-21 01:33
另一种虎钳把钳口钢条下掉不就和你D的差不多吗

那种虎钳的夹口，本来在设计的时候就是可更换的。属于耗材，最终效果跟你说的一样

李逍遥010 · 发表于 2014-4-1 23:19:03

这个好！太实用了。关键是不用担心刀会撞到夹具了。

wjl992006 · 发表于 2014-9-17 17:32:44

夾具好

sungh · 发表于 2014-12-14 22:08:32

展翅飞翔发表于 2014-3-21 01:33
另一种虎钳把钳口钢条下掉不就和你D的差不多吗

简单易行

wlchen007 · 发表于 2017-5-8 11:34:32

这种虎钳本身就不精密
