【转】一个木头魔方的制作过程

严丝合缝 · 发表于 2013-4-21 01:30:08

本帖最后由严丝合缝于 2013-4-21 11:53 编辑

我们看到一些制作精美的木工制品，总是觉得其实很简单，只是作者手巧而已。如果能仔细看过他的制作过程，恐怕就会明白，贼吃肉的机会少，贼挨打的几率很高。

先看看，贼是怎么吃肉的

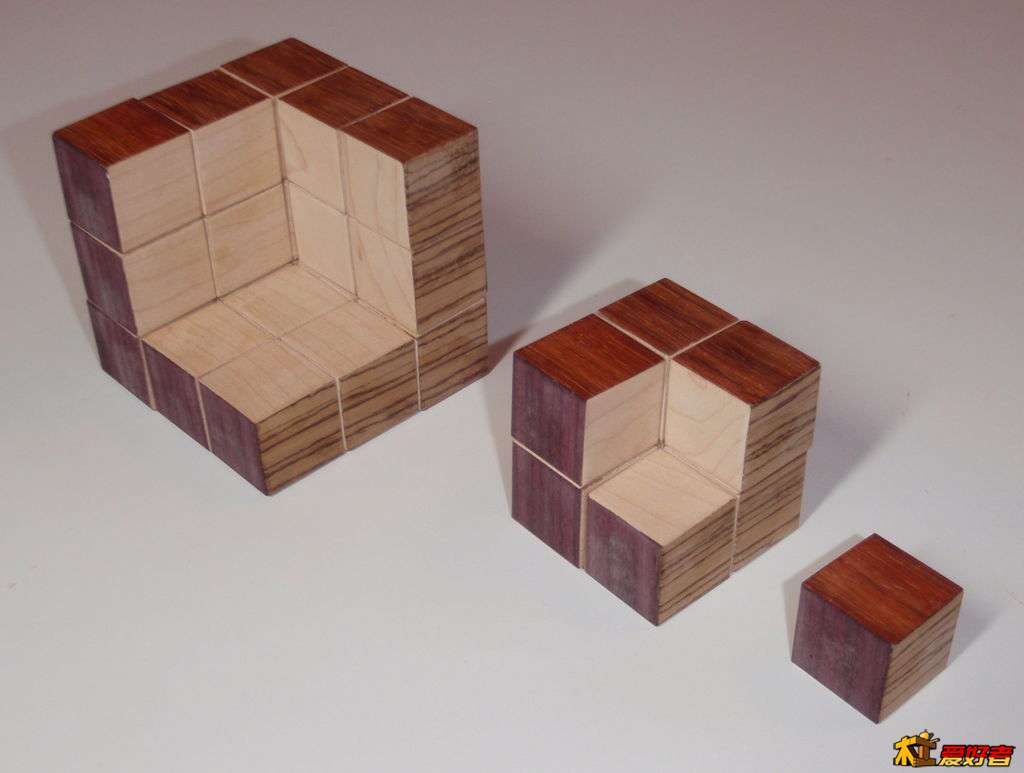

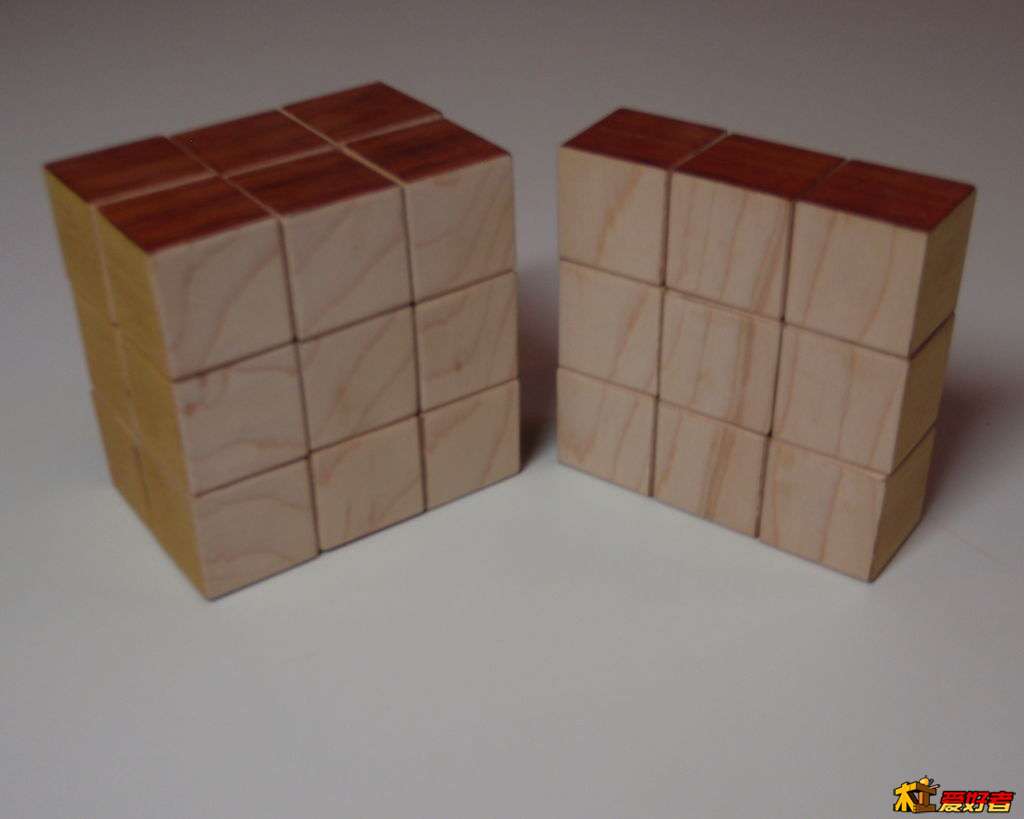

很神奇的东西，居然可以分开，还能合体。。。

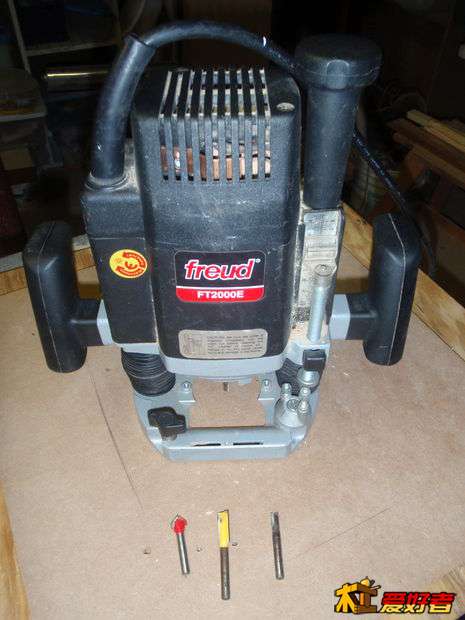

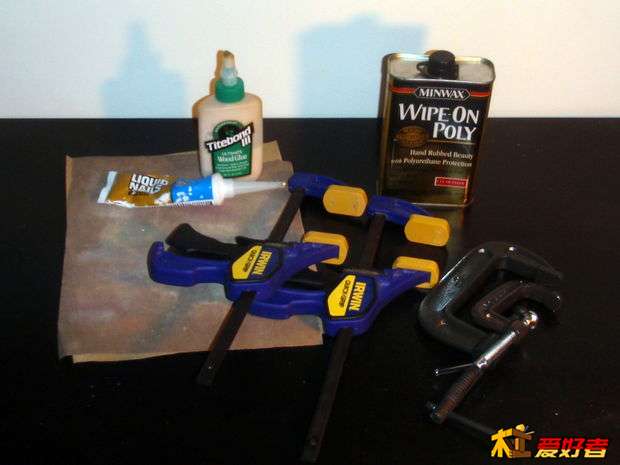

工具用的不多，几个夹子，1个雕刻机而已

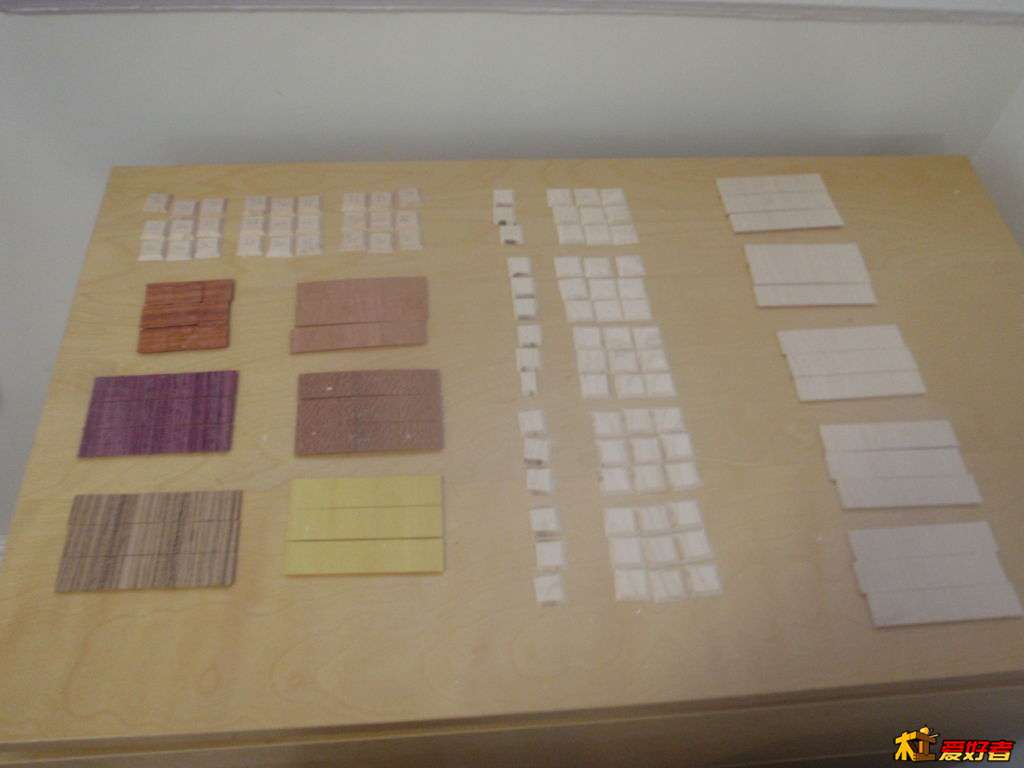

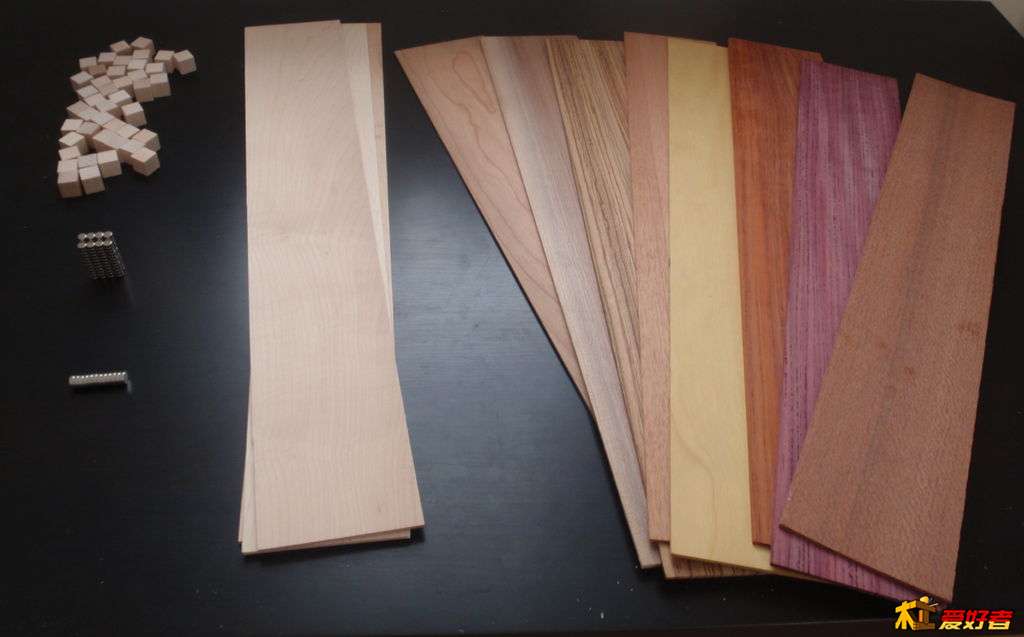

这是需要的材料，木片得先刨的一样厚，并且非常整齐，方便后续加工。
（个人经验：做这种东西，不能怕浪费，一定要多备料，因为没准什么时候就锯坏了。）

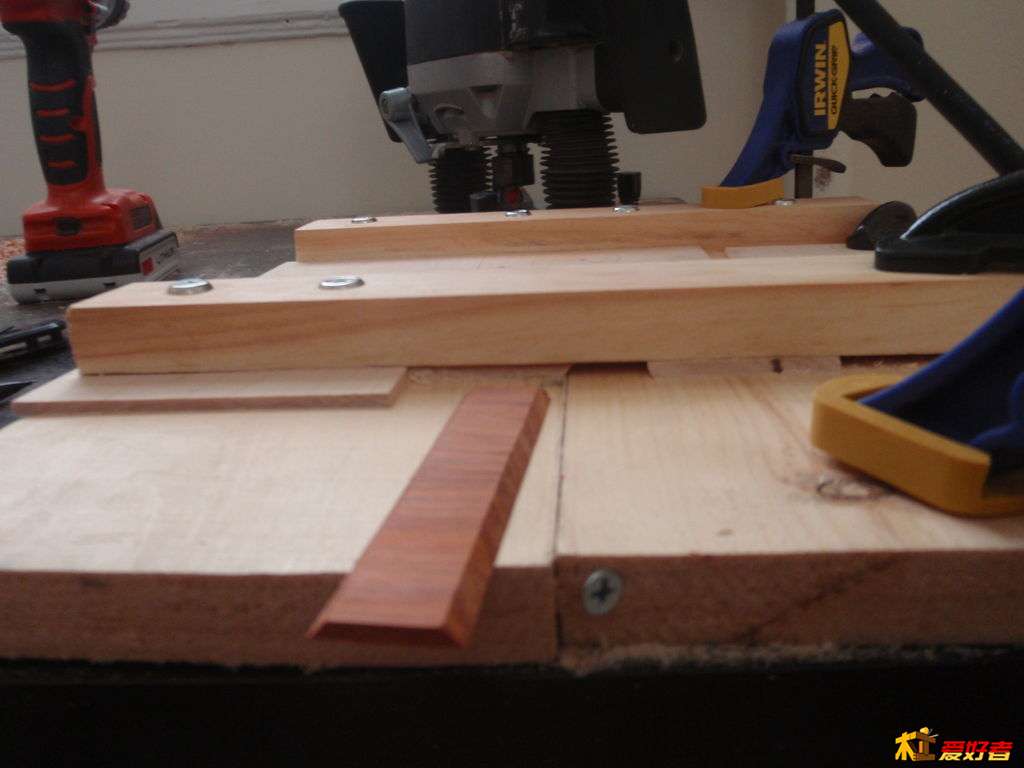

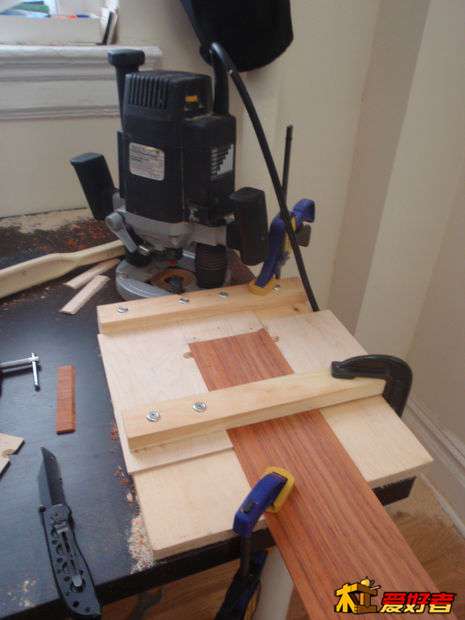

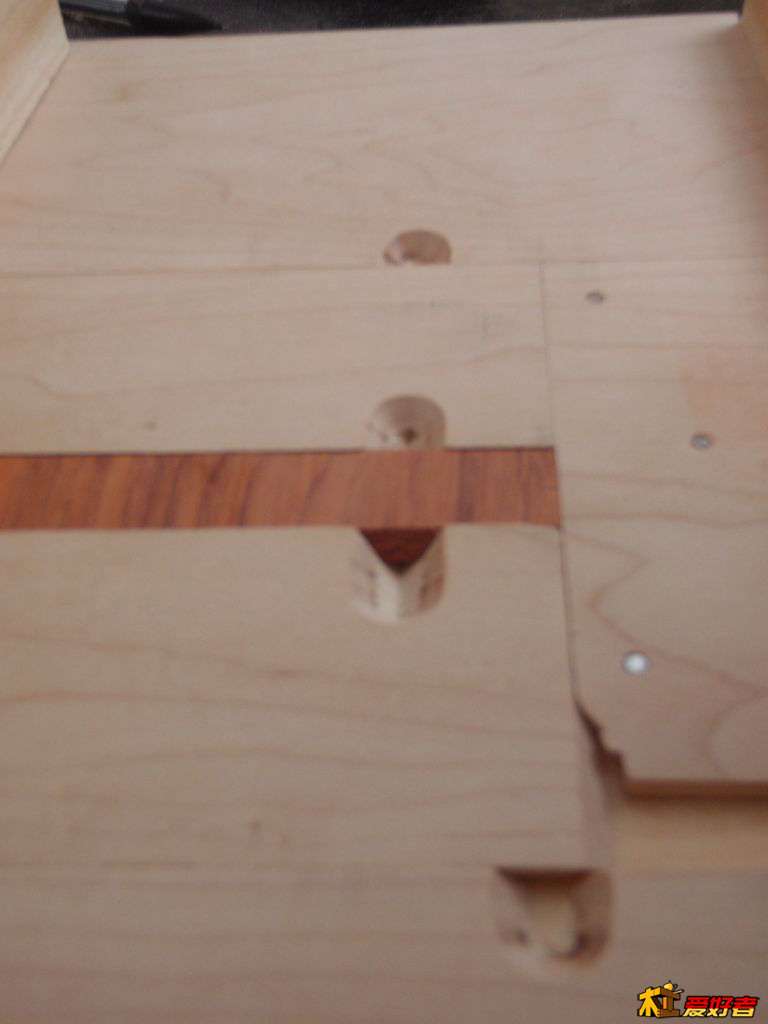

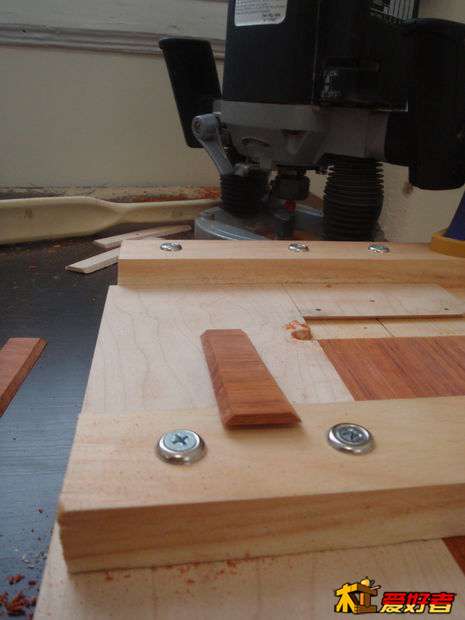

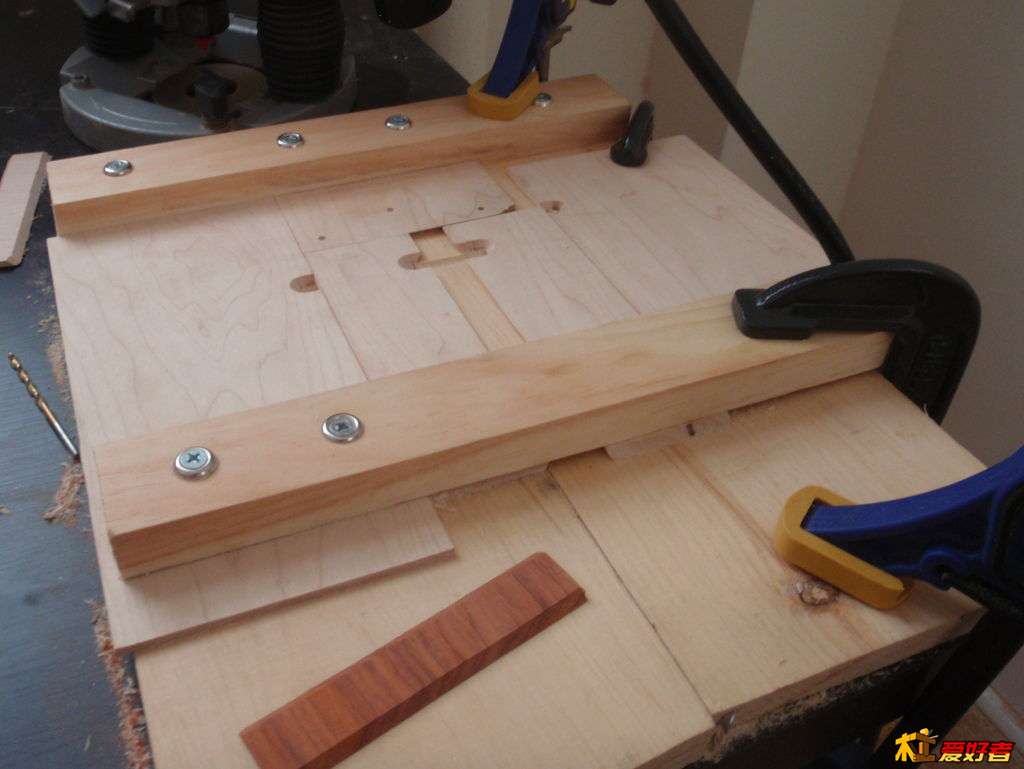

先用一个模板，把木片切割成小木条，所有边缘都是45度倒角的。至于模板的制作吗，不难，也不简单


切出一堆小条

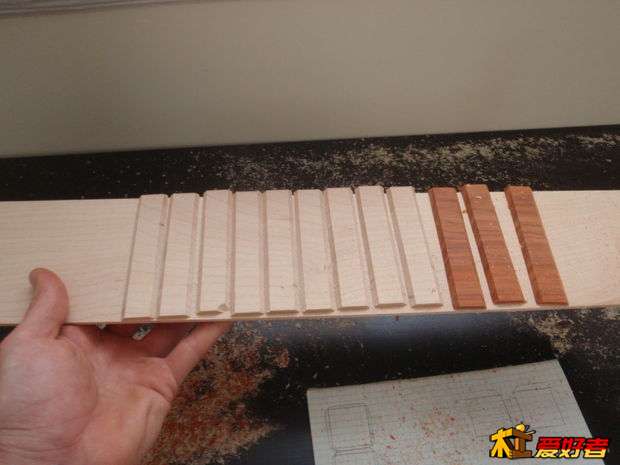

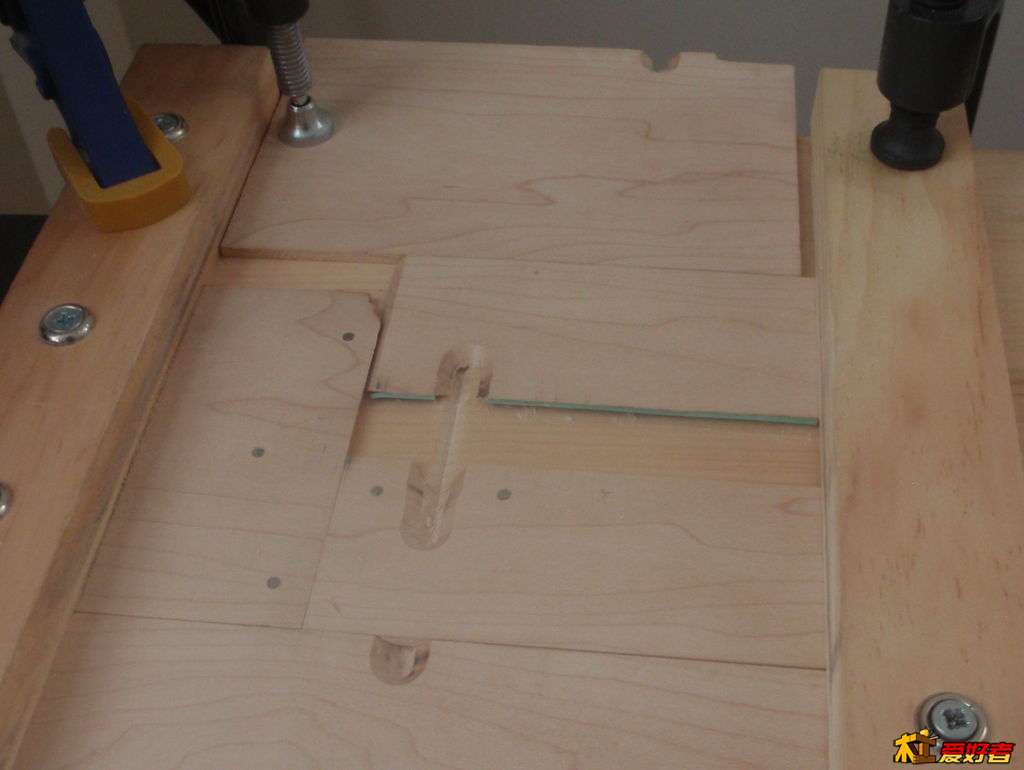

模板有变化了

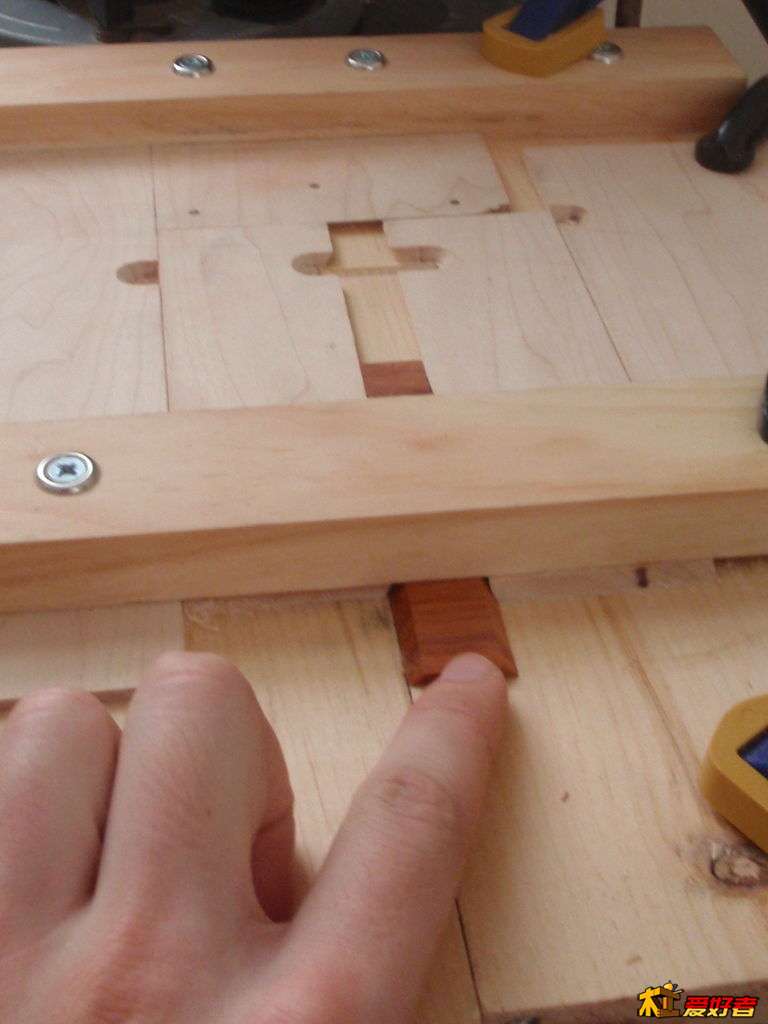

将小条再次塞进去

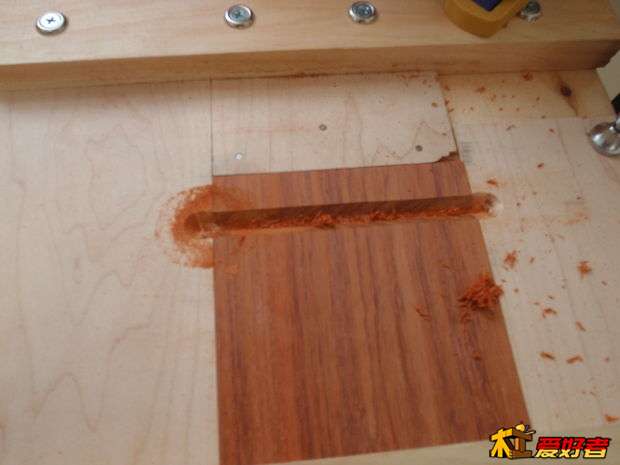

再来一刀

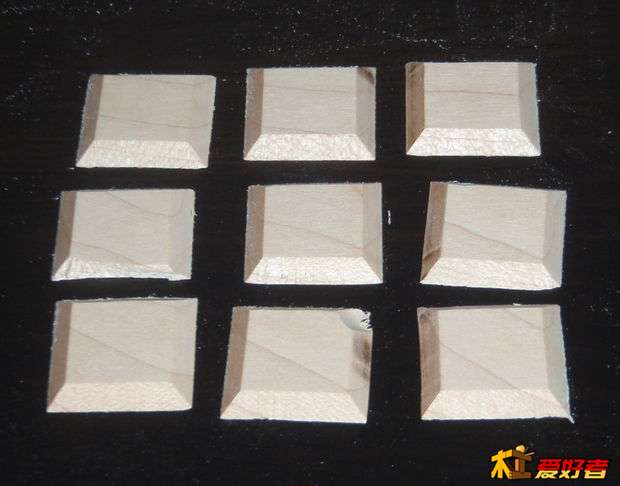

切成小方块

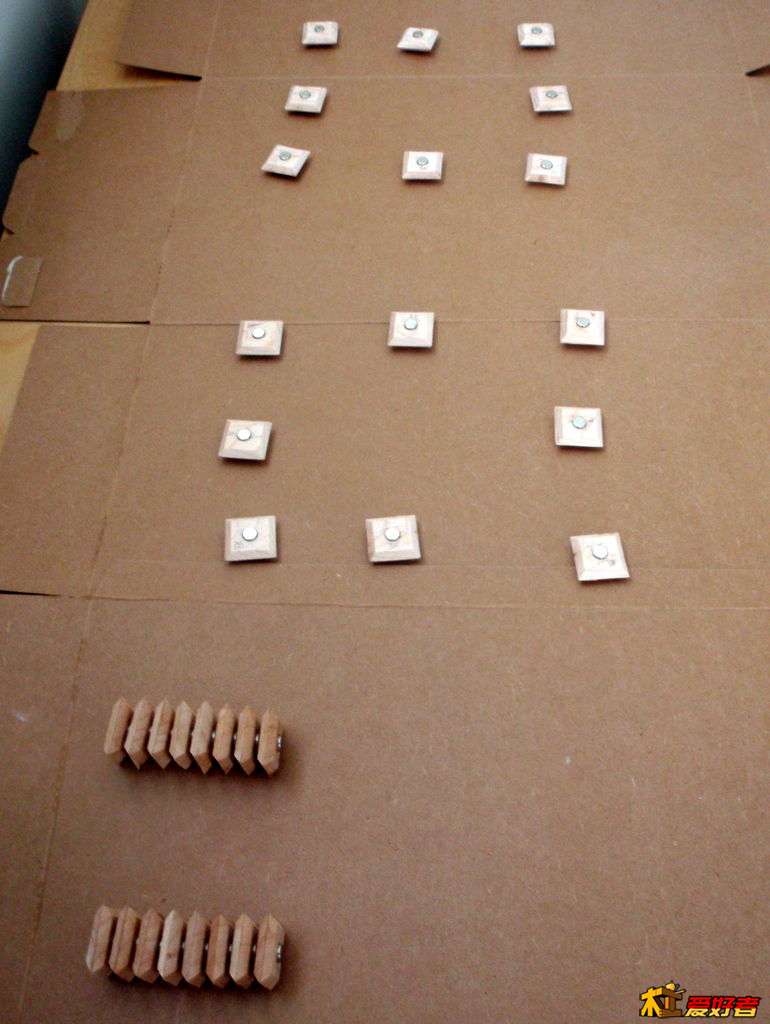

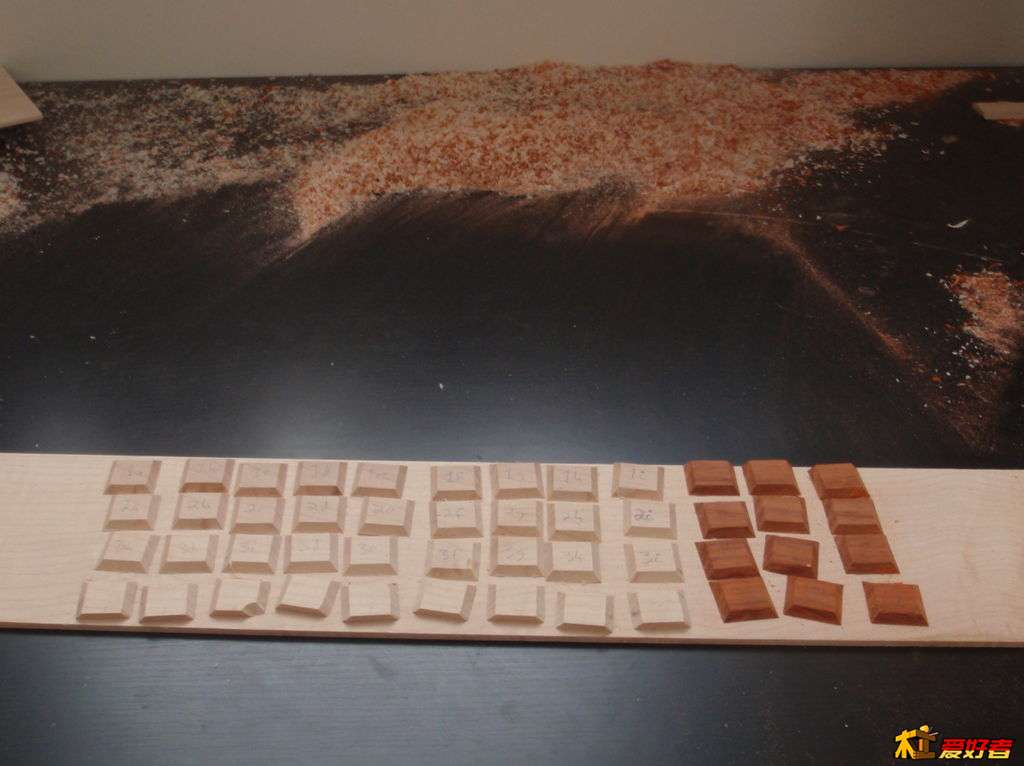

一个模仿27个小方块，每块6个面，一共是162个小方块，图片中好像不够？


看看细节，似乎也咋样


数不过来，这样看似乎是够了。

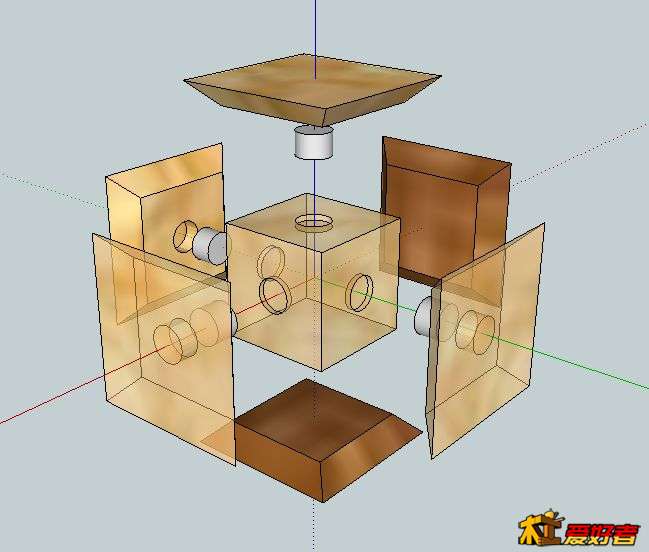

看看设计图，原来里面有磁铁

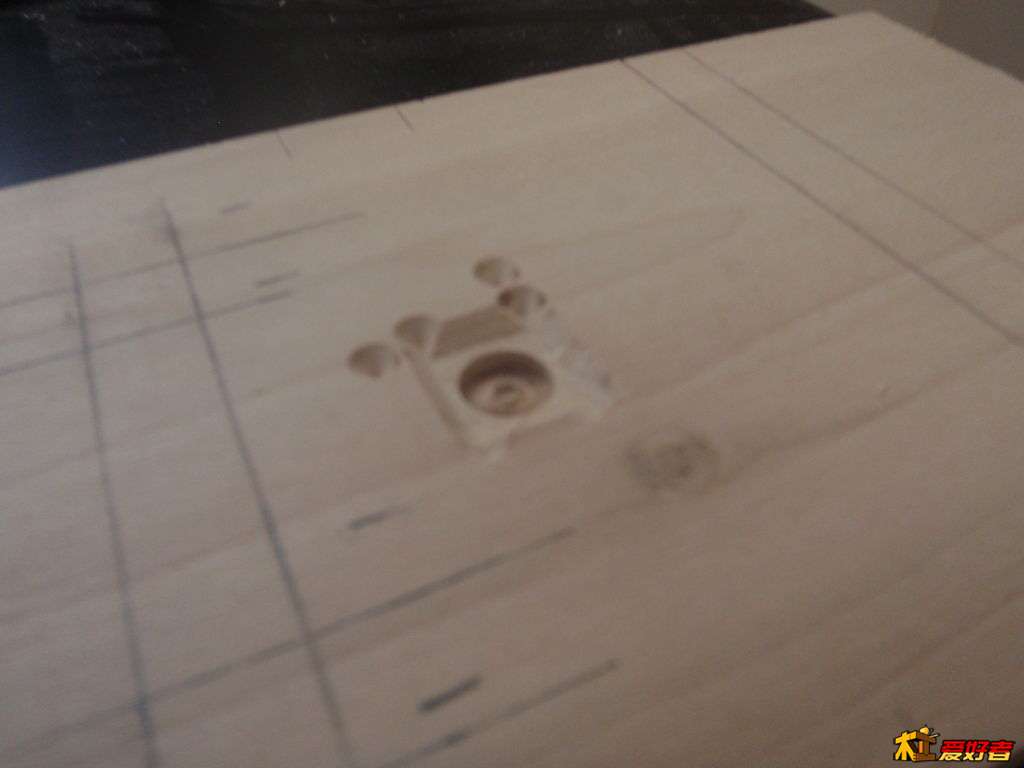

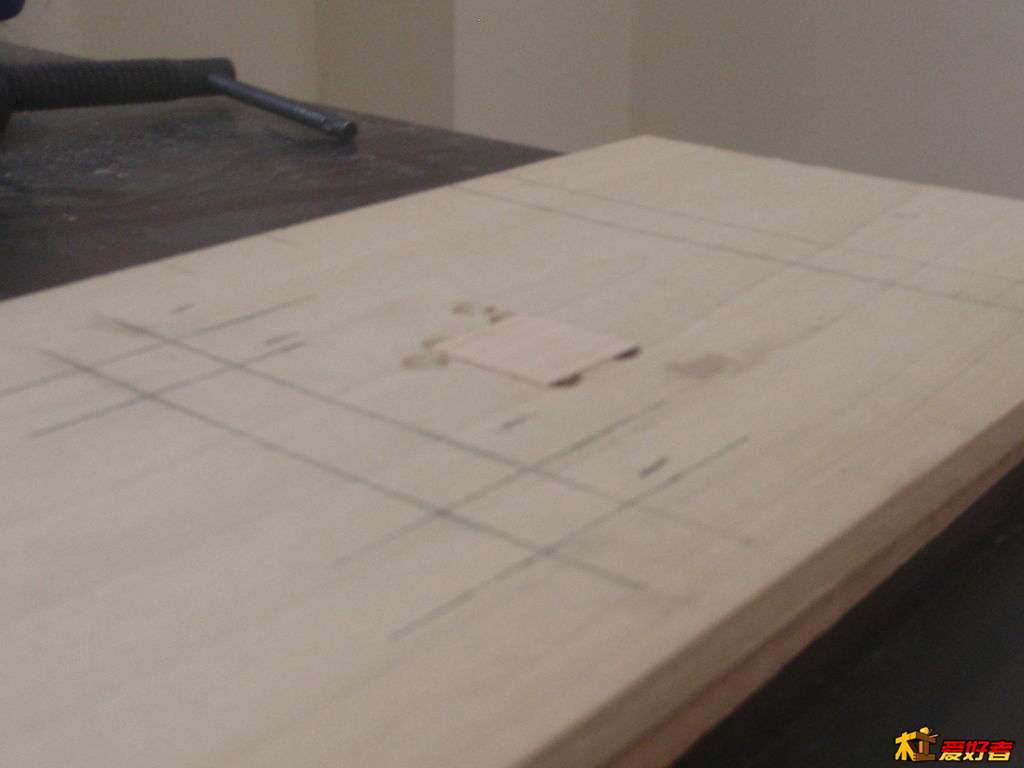

又见模板，雕这么个东西恐怕会挺费劲的。而且还要保证孔在中心

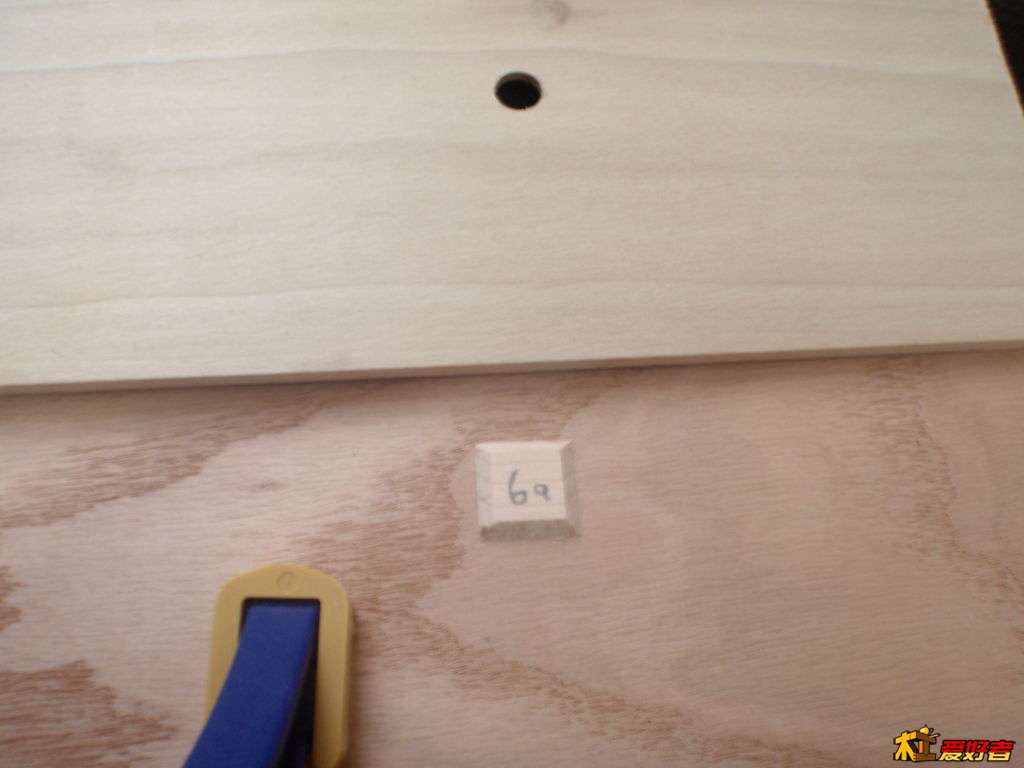

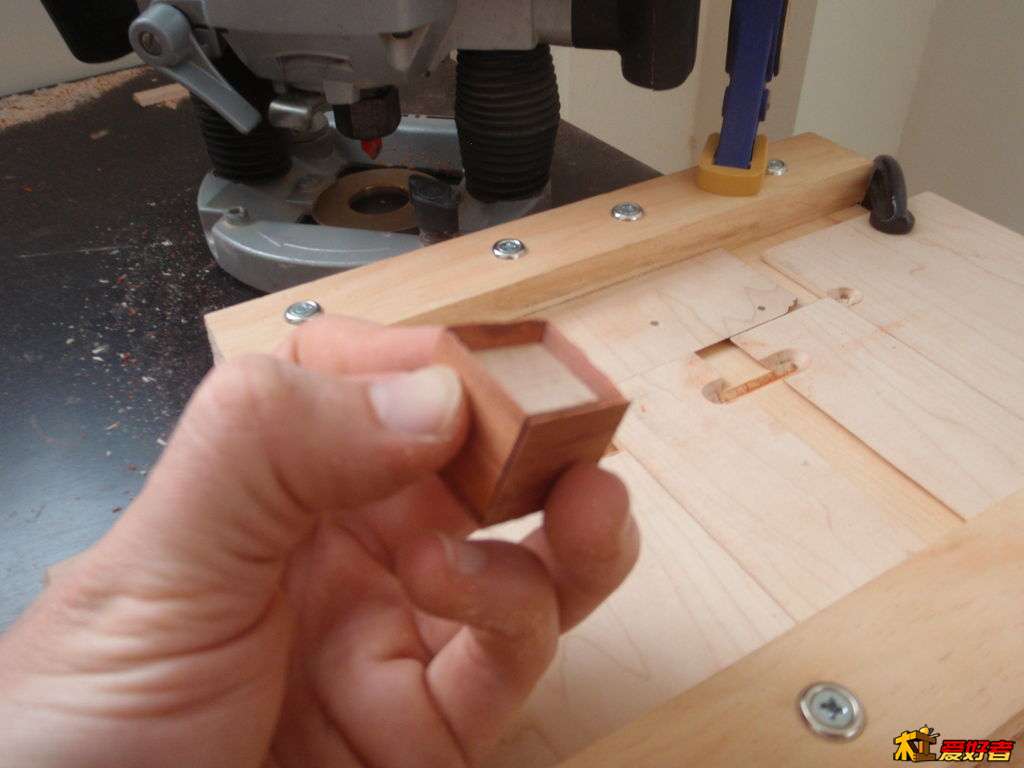

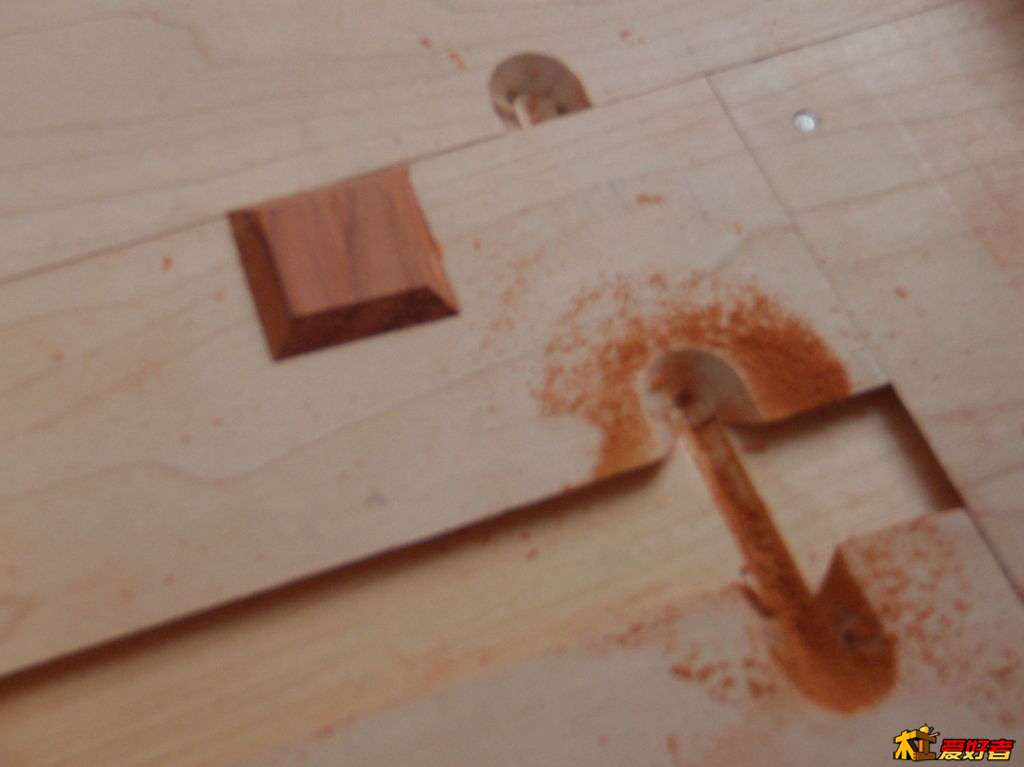

小方块窝在模板内

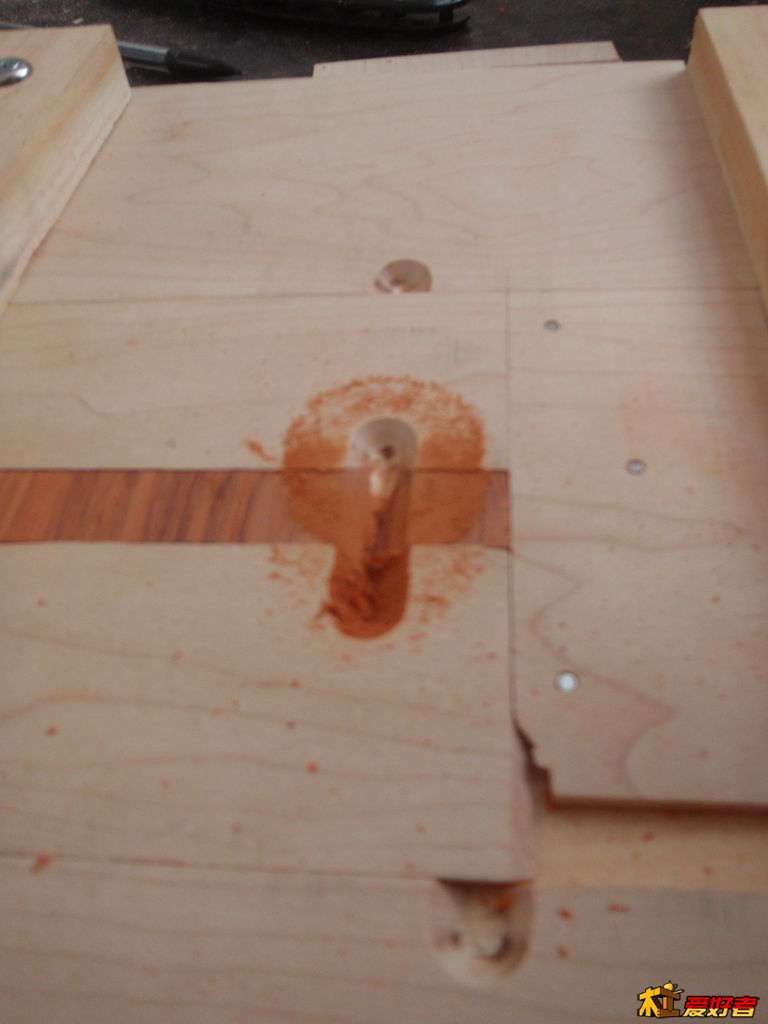

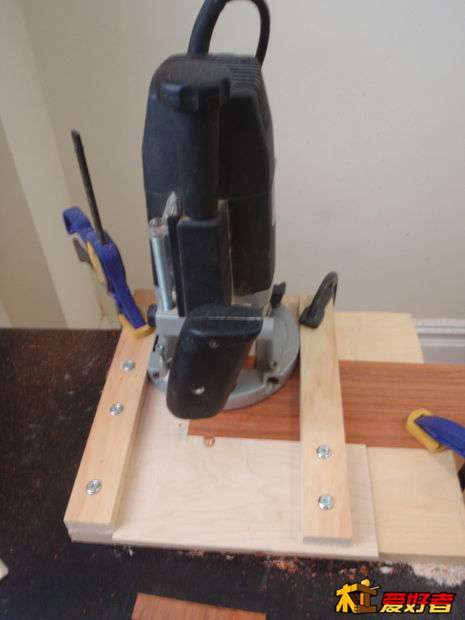

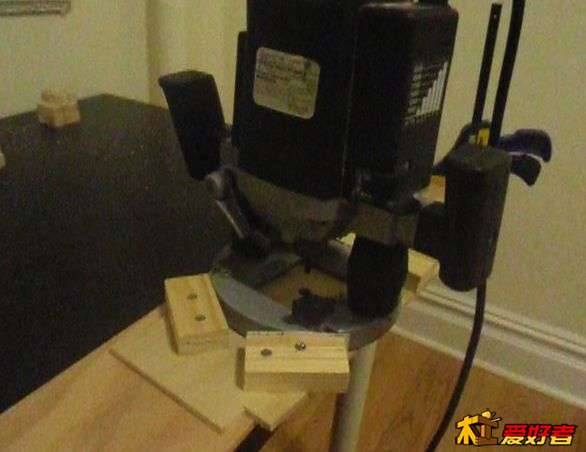

翻过来，固定好雕刻机的位置，对准中心孔

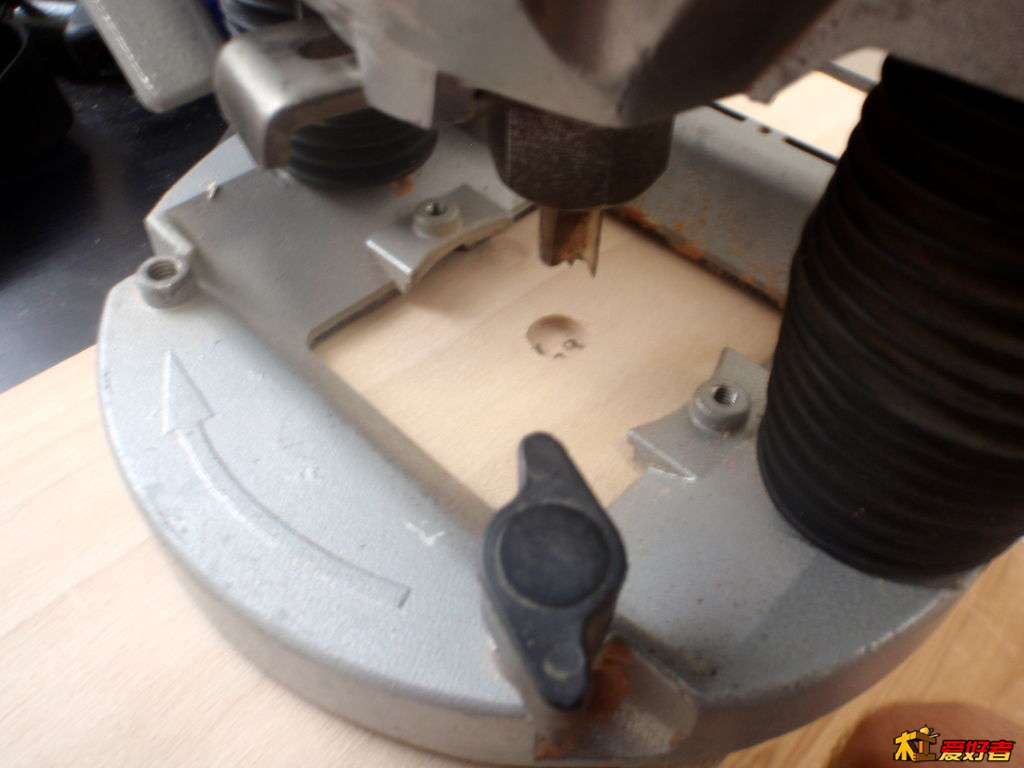

钻下去！

如果没有歪？

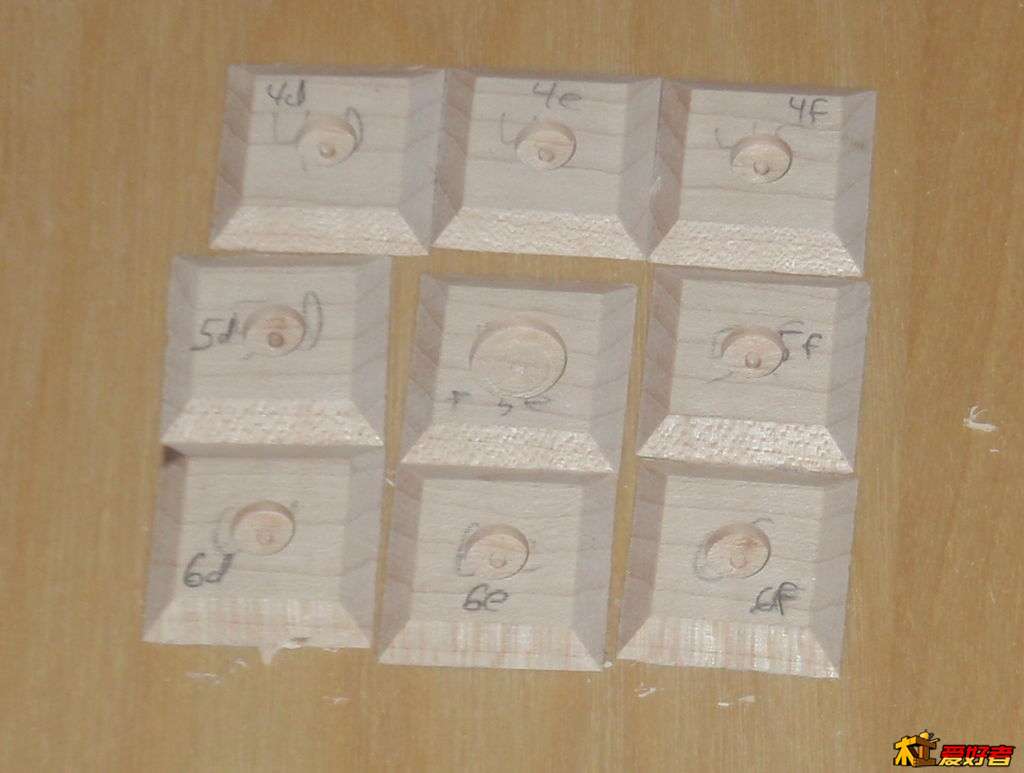

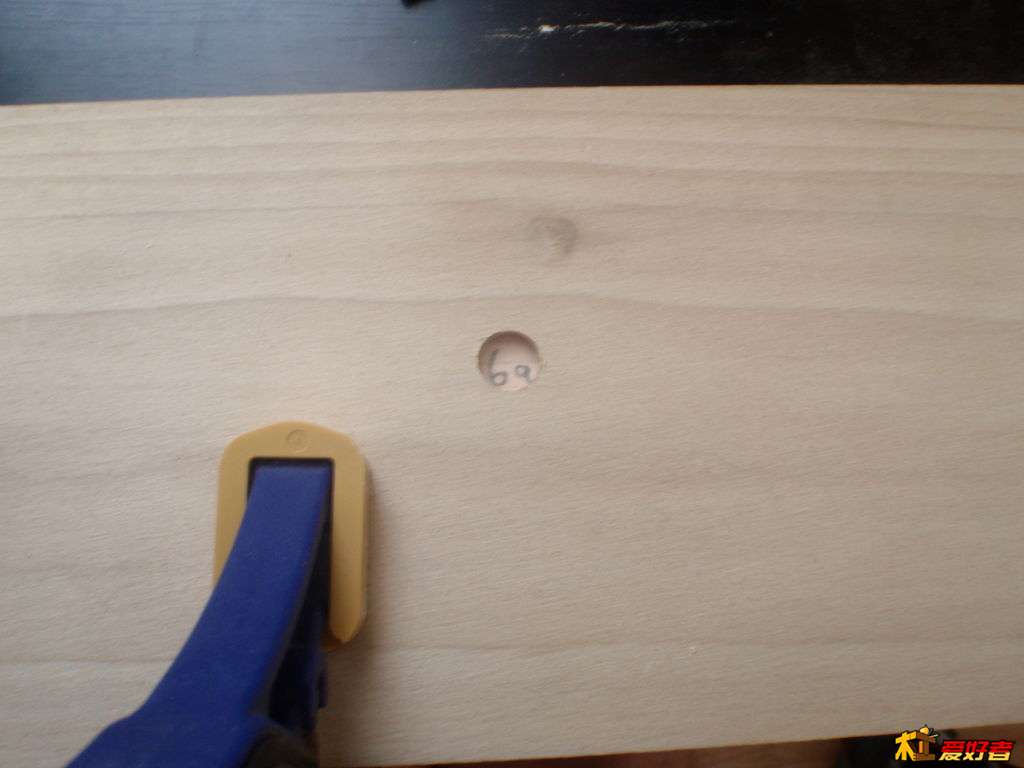

那就会幸运的打在中心

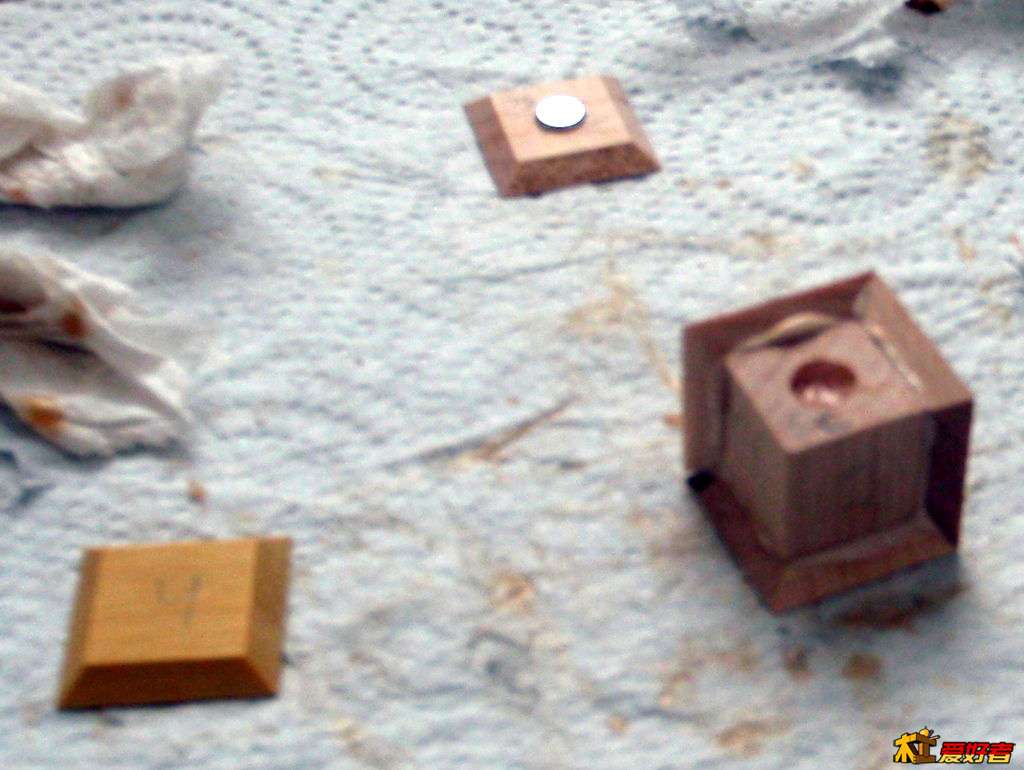

粘磁铁。。。要考虑NS的方向了老外图纸里有每个块的极性，看着很晕，错一个就没法合体了。


没粘以前的样子

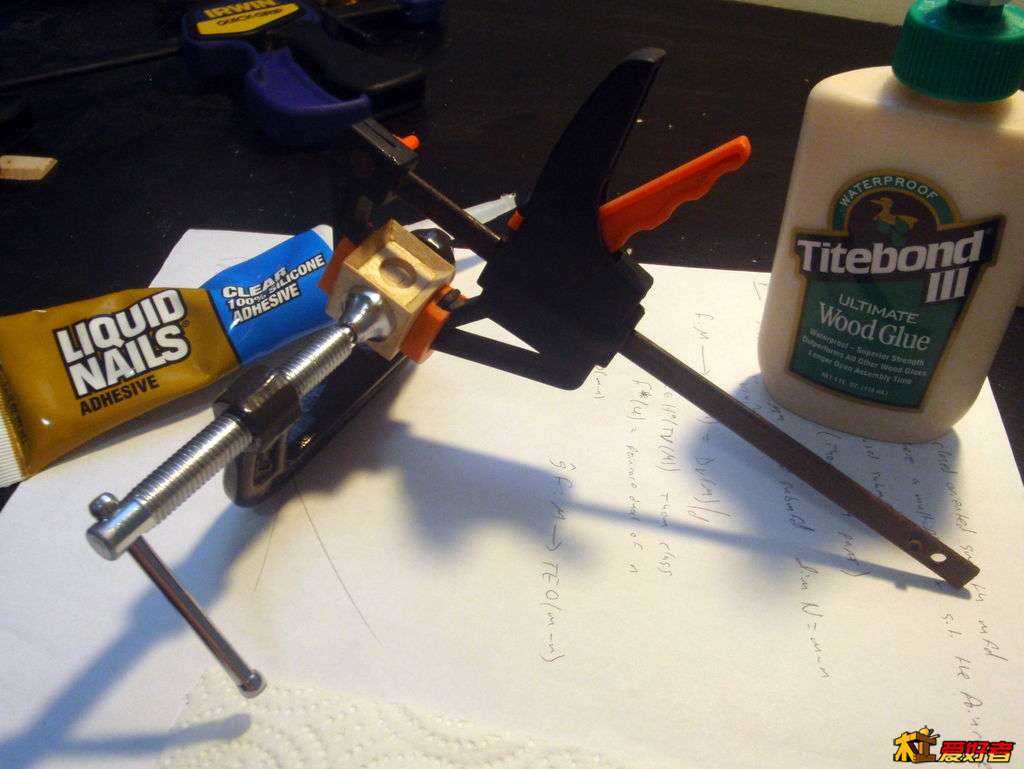

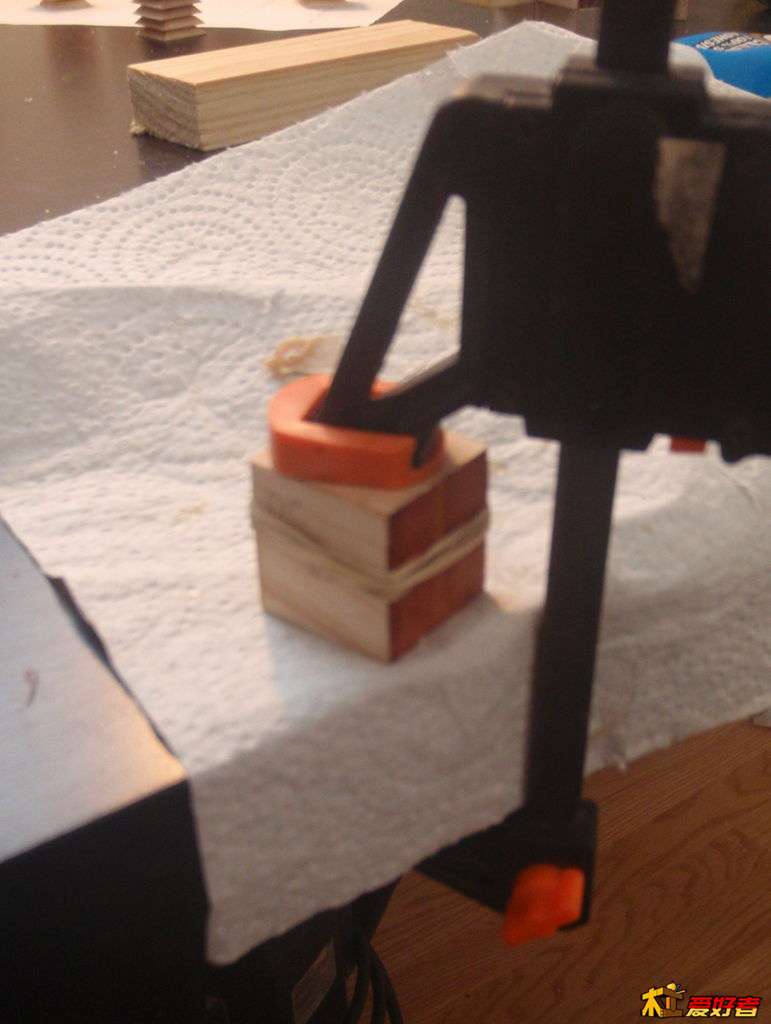

五花大绑

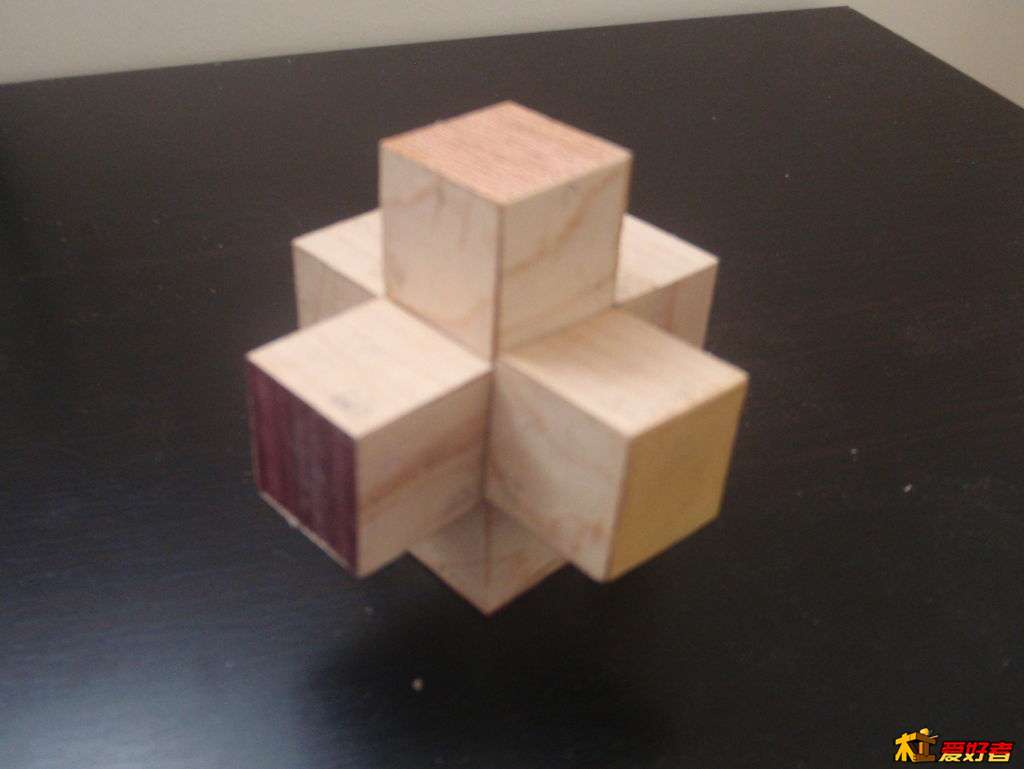

这个好像是最里面的芯


6个面的材料不同

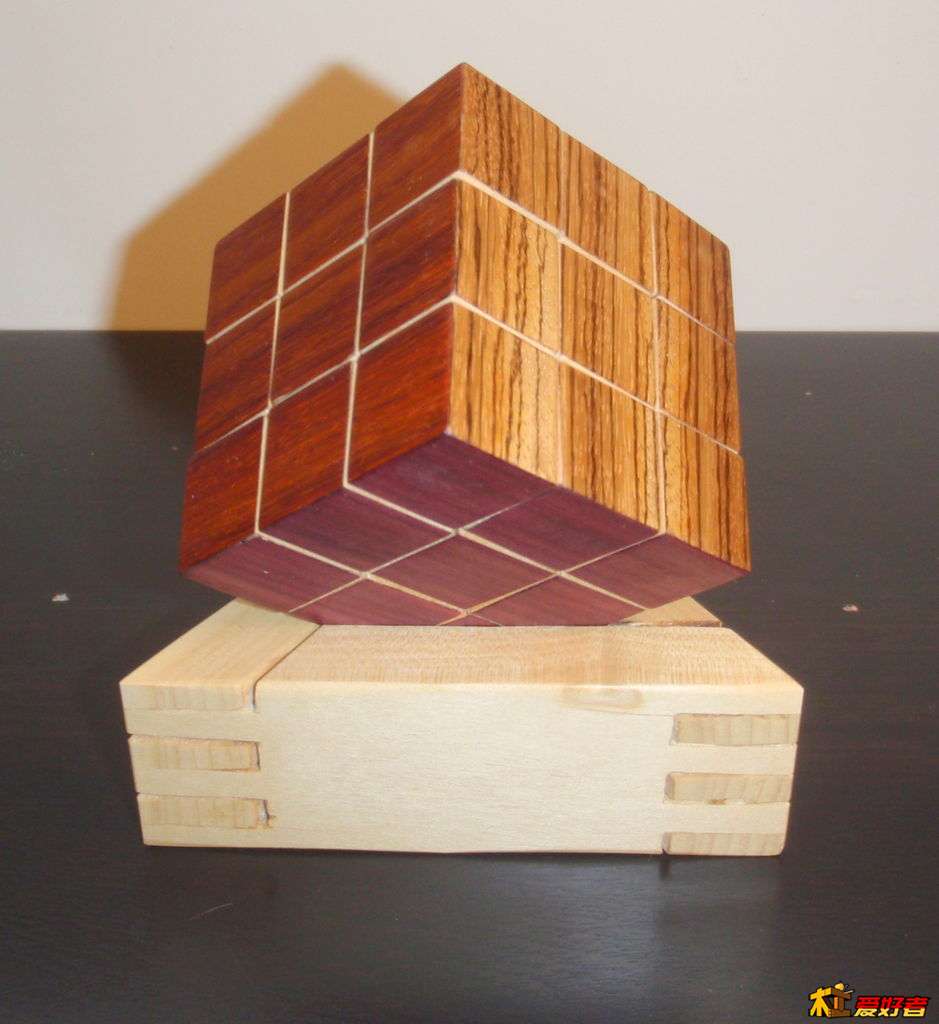

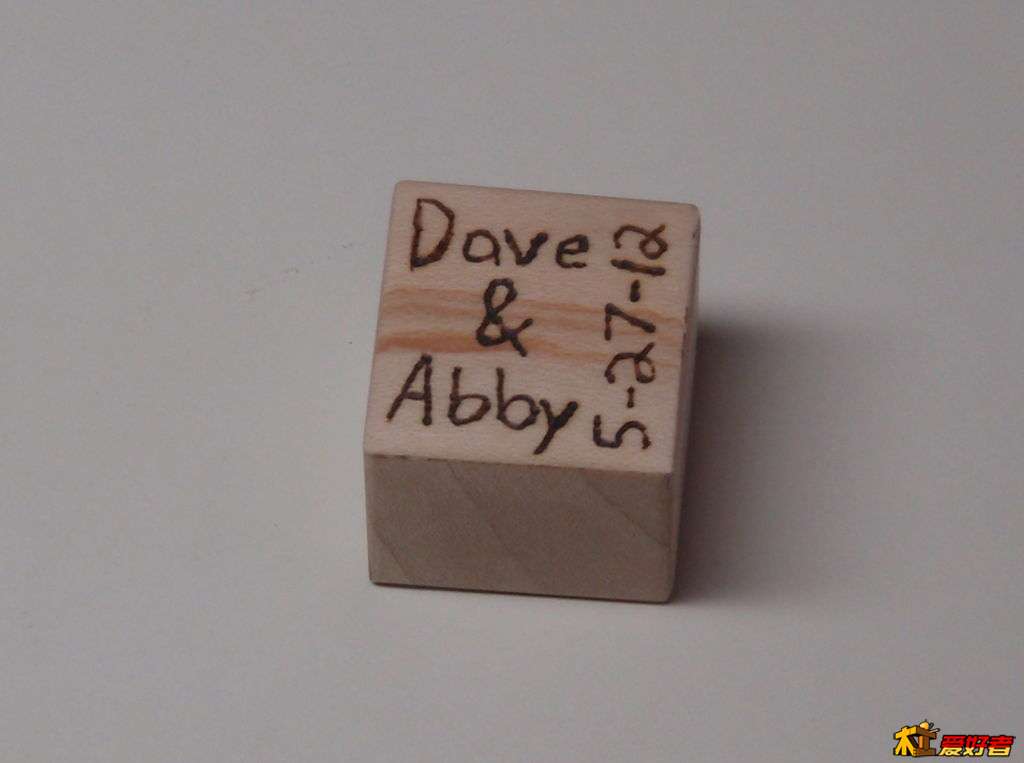

当当当～～～～

moneysamdy · 发表于 2013-4-21 02:14:16

继续啊！

朱小龍 · 发表于 2013-4-21 05:42:34

LZ大人賣關子呀!!

fullzzone · 发表于 2013-4-21 06:38:05

好细致感谢分享谢谢

阳台党也疯狂 · 发表于 2013-4-21 07:02:09

做的真精细啊,很好的方法学到了谢谢LZ

矿物晶体sun · 发表于 2013-4-21 07:07:43

很有意思，讲的也祥细，赞一个！

火苗 · 发表于 2013-4-21 07:41:06

六面可以任意旋转？、、？没看太明白，，，，，总之这个真的很不错

zc9017 · 发表于 2013-4-21 07:42:45

看上去简单，其实是个大工程。

djrm_yb · 发表于 2013-4-21 08:23:42

说白了就是把六个小磁铁用木头包裹成一个大一点的磁铁，做27个一样的，利用磁力可以粘在一起，但磁铁有ns极，像真魔方一样可以任意旋转肯定是不可能的了，lz又挨打了，不好意思，，

fd001 · 发表于 2013-4-21 09:13:28

正负极不要搞反了就好

狼天天 · 发表于 2013-4-21 09:20:52

能做出真正的能转动每一块的木制魔方，，就真不简单呀！等待中，

上班的猪 · 发表于 2013-4-21 09:38:33

我要做能转的，不要做能粘的。。。。。。

简单乡下佬 · 发表于 2013-4-21 10:28:15

啥时候我也能这样做

、Νirvana · 发表于 2013-4-21 10:29:48

。。这只是像魔方吧。。。

奶爸 · 发表于 2013-4-21 10:46:33

磁极很重要
