新手DIY可换刀头木车刀

casper_163 · 发表于 2013-4-21 00:29:53

本帖最后由 casper_163 于 2013-4-21 00:33 编辑

再新不过的新手，第一次DIY了小小的车刀，仅作抛砖，希望大家多多批评！感谢各位木工师傅了！:loveliness:

DIY了微车，要有趁手的兵器。搜遍了TB，都是360mm甚至近半米的大车刀~虽说木车刀越长越好用，但小车才300mm，弄那么大个刀总有些不合适，于是还是自己DIY。

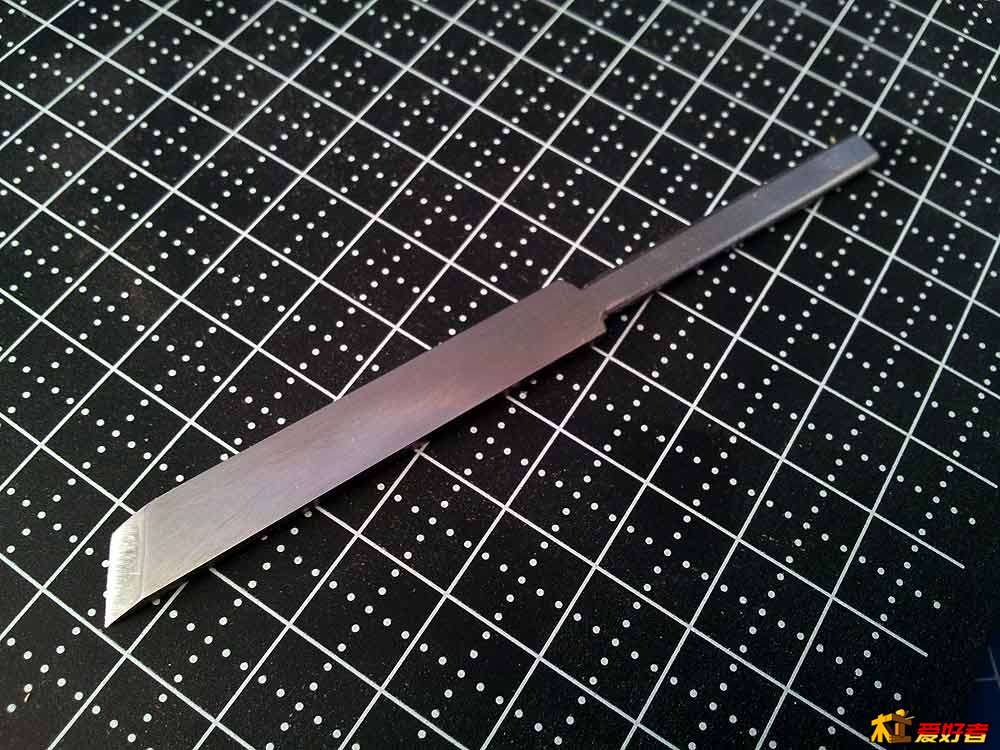

万能的TB搞来几条HSS高速钢条，打磨成型、开刃、抛光没有什么可多说的。

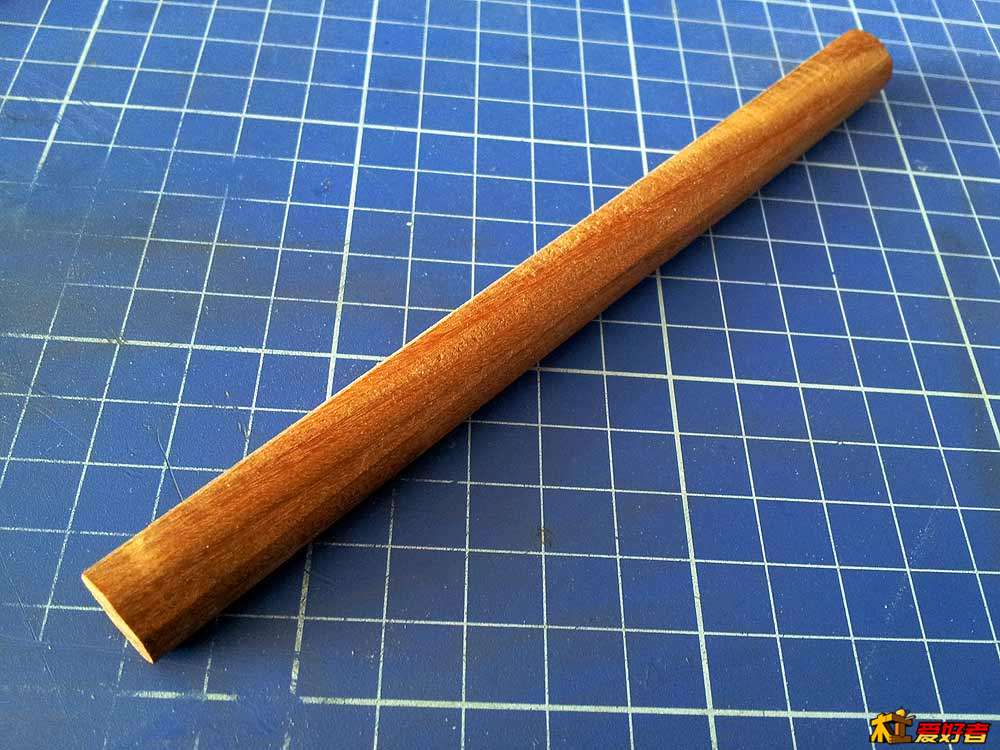

木刀柄也选好（长度165mm直径16mm的花梨木）却找不到合适的金属管做刀箍？找来找去目光落到的零件箱中的广告钉上面，于是。。。

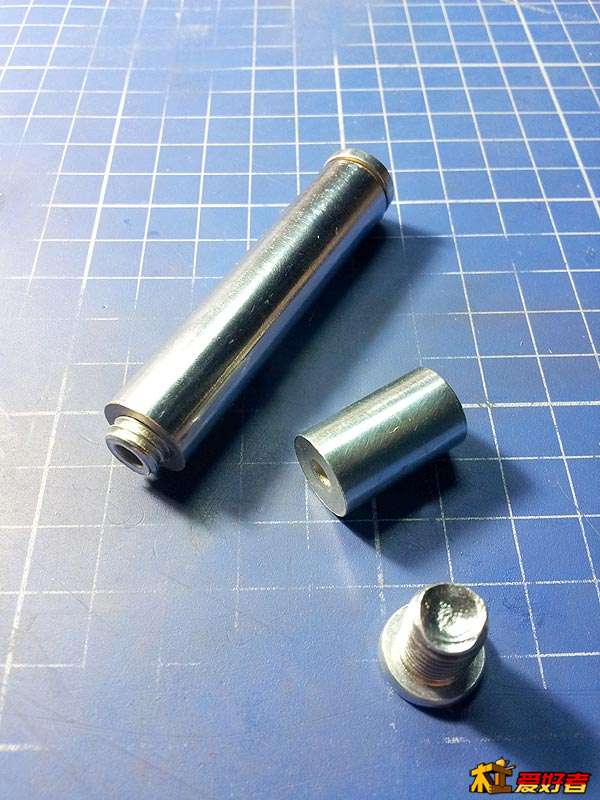

用到两种广告钉，一种短的长度20mm直径16mm的不锈钢实芯广告钉（右侧），另一种广告钉的其它规格是一样的，只是长度是50mm，我只用到它尾部旋出的带M10丝扣的尾钉(两款广告钉的内部丝扣都是M10，所以可以互换的)。

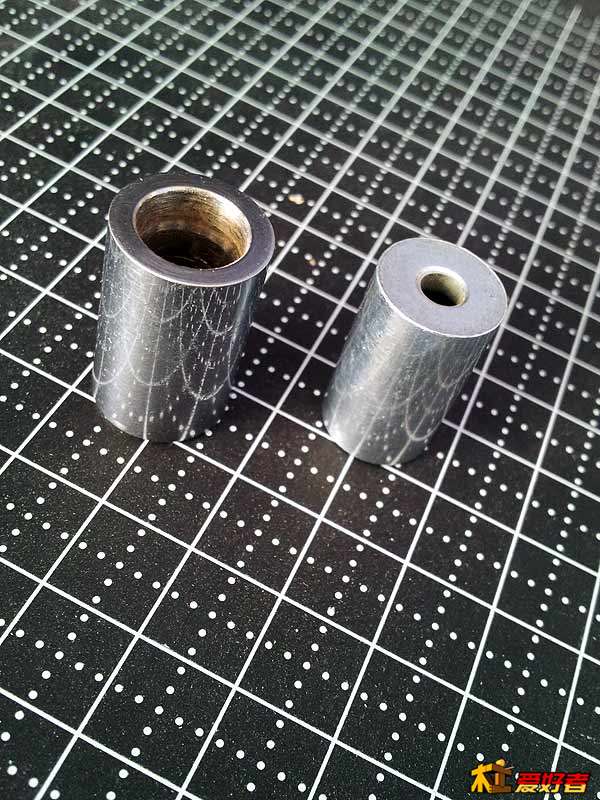

将20mm广告钉尾部小螺丝孔用电钻扩孔，成为和内部同样粗细的通孔。

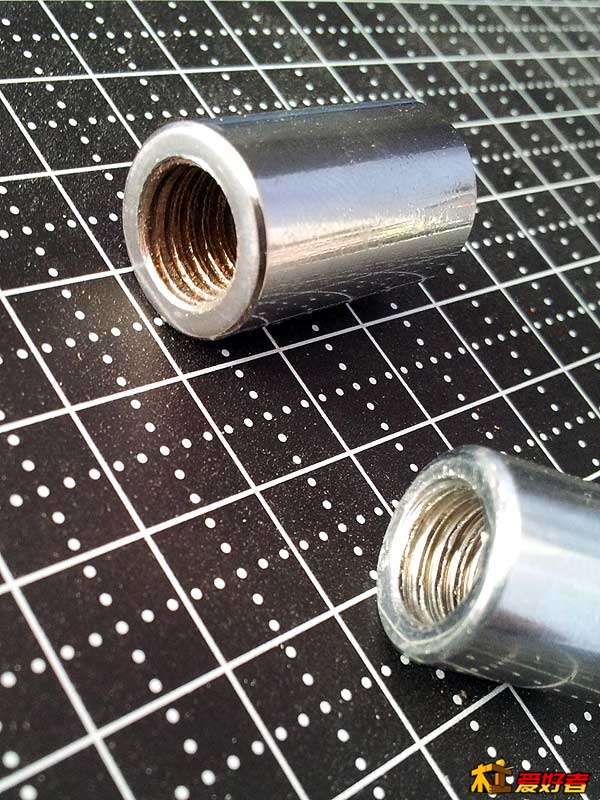

前面一侧的端面也要打磨平整、抛光（左侧），这样比原来的（右侧）看起来更加细致、漂亮些。

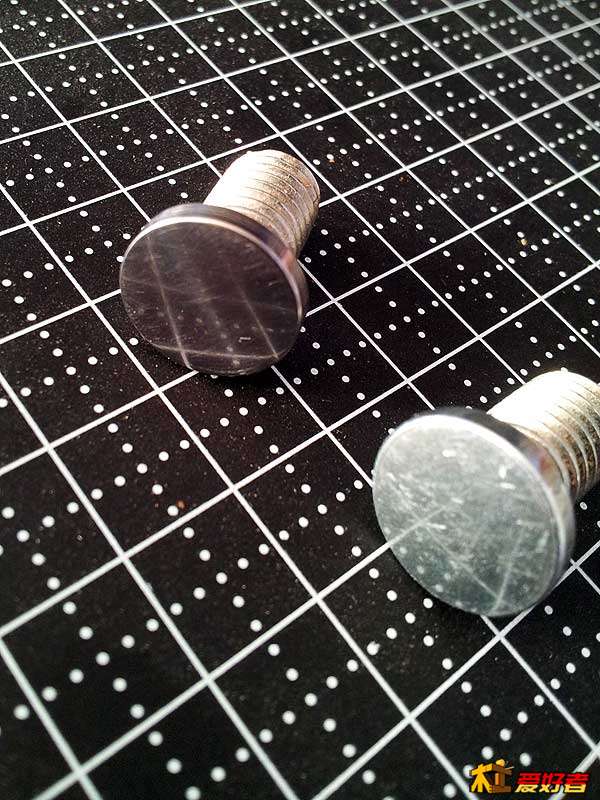

广告钉的螺帽顶面也打磨、抛光，在下一步要用到它。

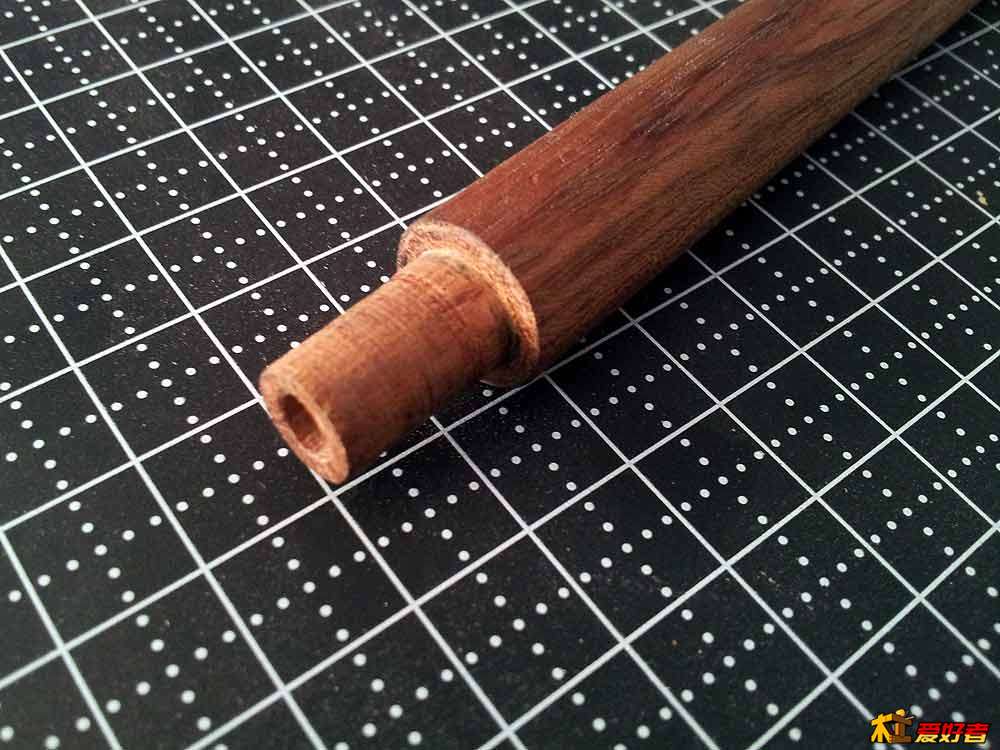

木柄车圆，头上一端车成图中样式，将前面处理好的广告钉从尾部套入。

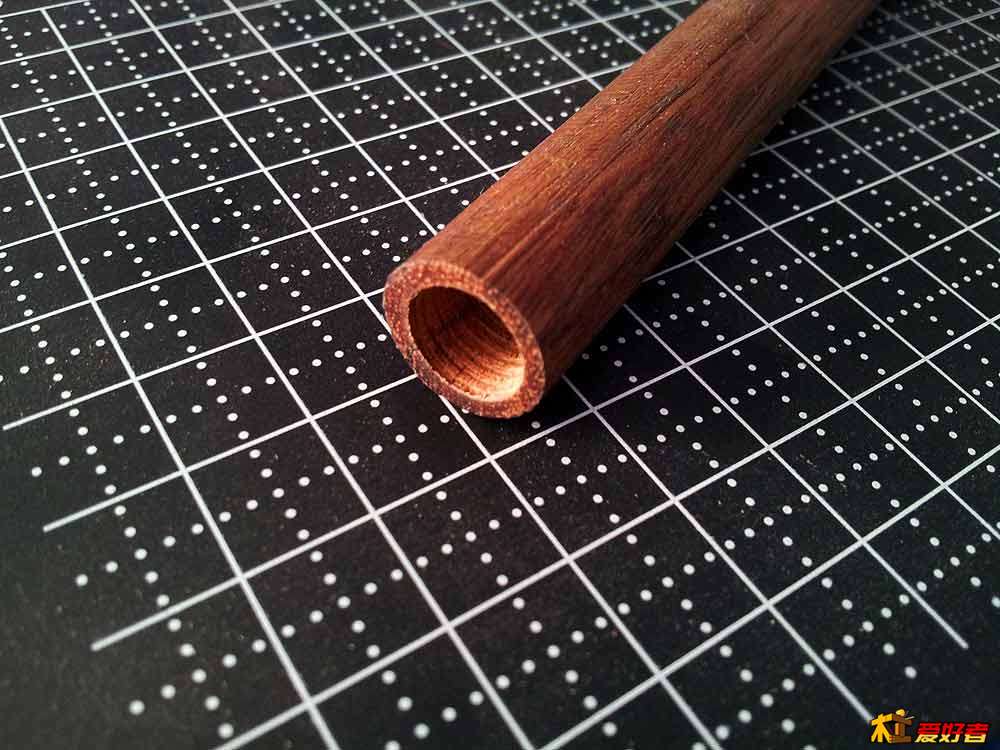

木柄尾部也钻9.5mm的20mm深孔，然后用M10X1.5丝锥扩孔，最后把广告钉的螺帽拧上（尾部加不锈钢螺帽的好处，不仅仅是为求得美观、坚固，并于前面的不锈钢箍呼应，更重要的是广告钉是不锈钢的，镶到木柄上导致前部很重，加上螺帽后前后的重量才平衡），完美~！

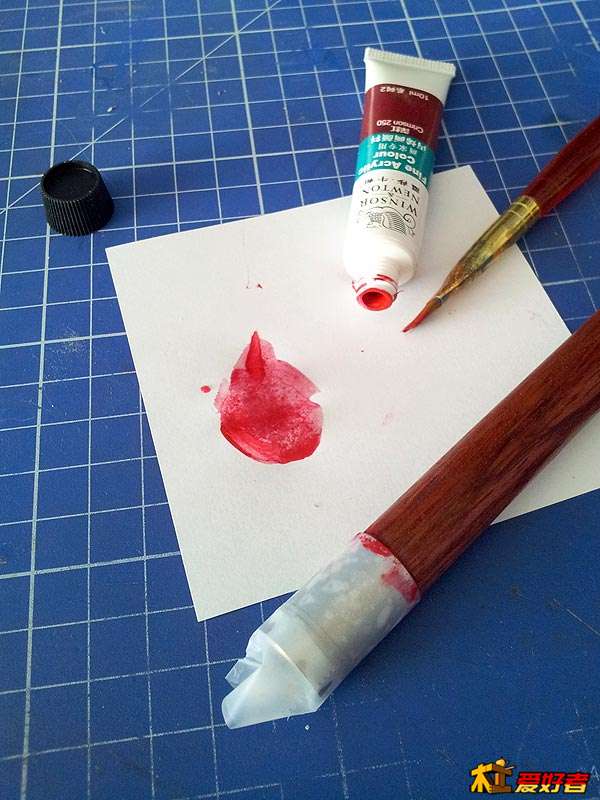

一切都完成后，上AB胶固定。然后为木柄上了浅浅的温莎丙烯色深红，增加木杆的色调。

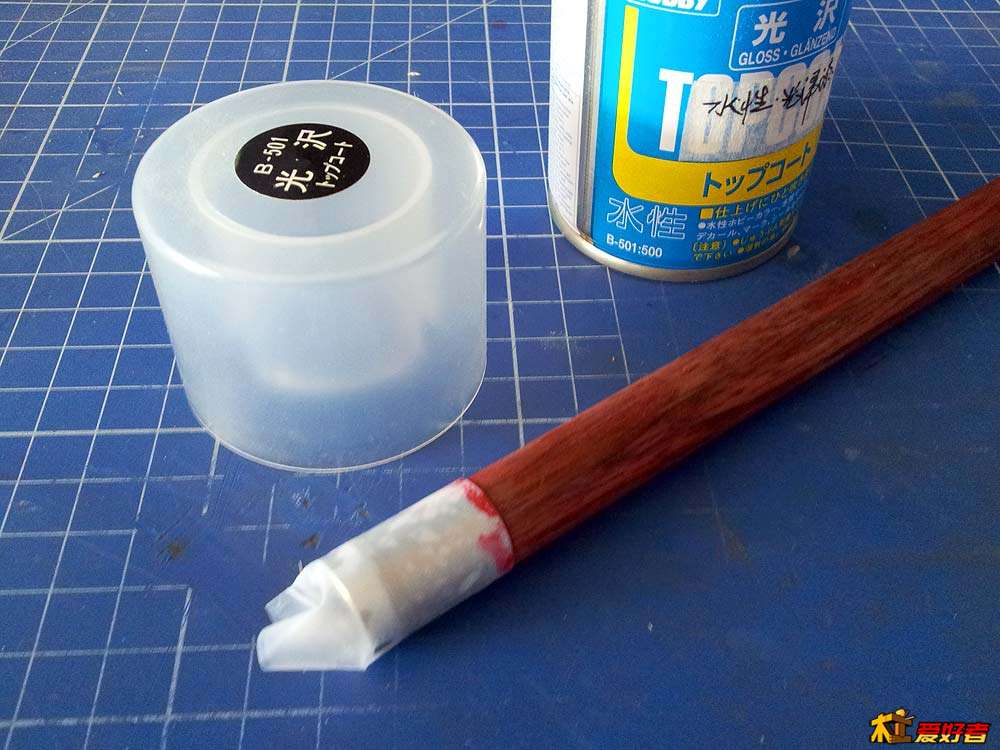

最后喷MR.HOBBY模型用光泽漆，木刀柄完成。

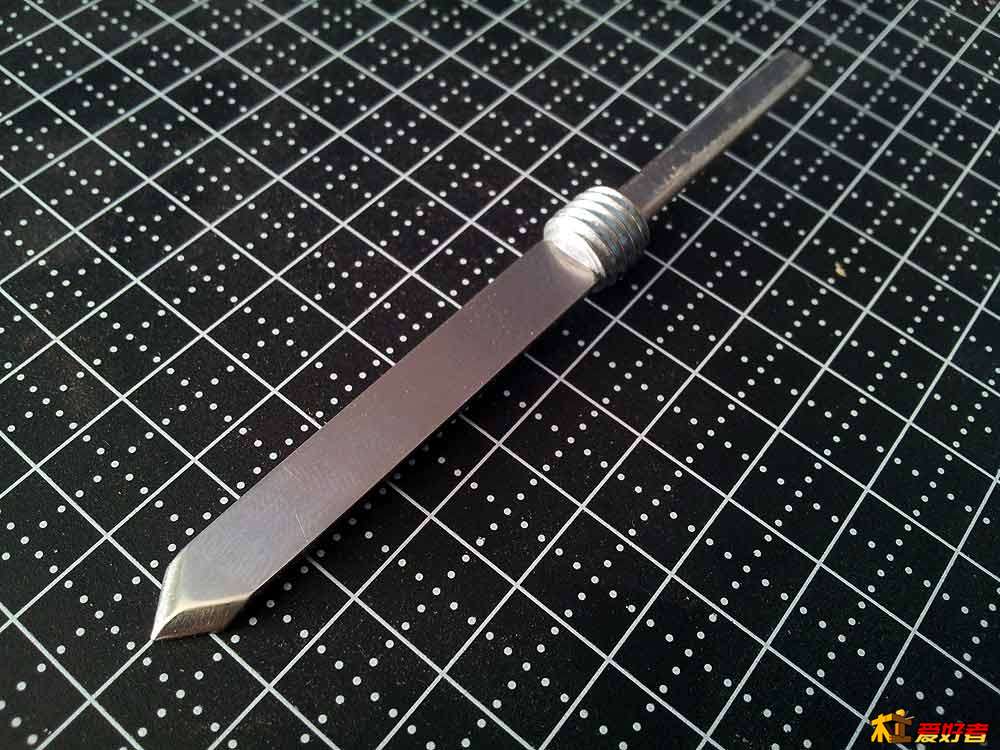

把前面介绍的长广告钉带M10丝扣的尾钉稍加打磨修正，套在车好的高速钢刀根部，AB胶固定。

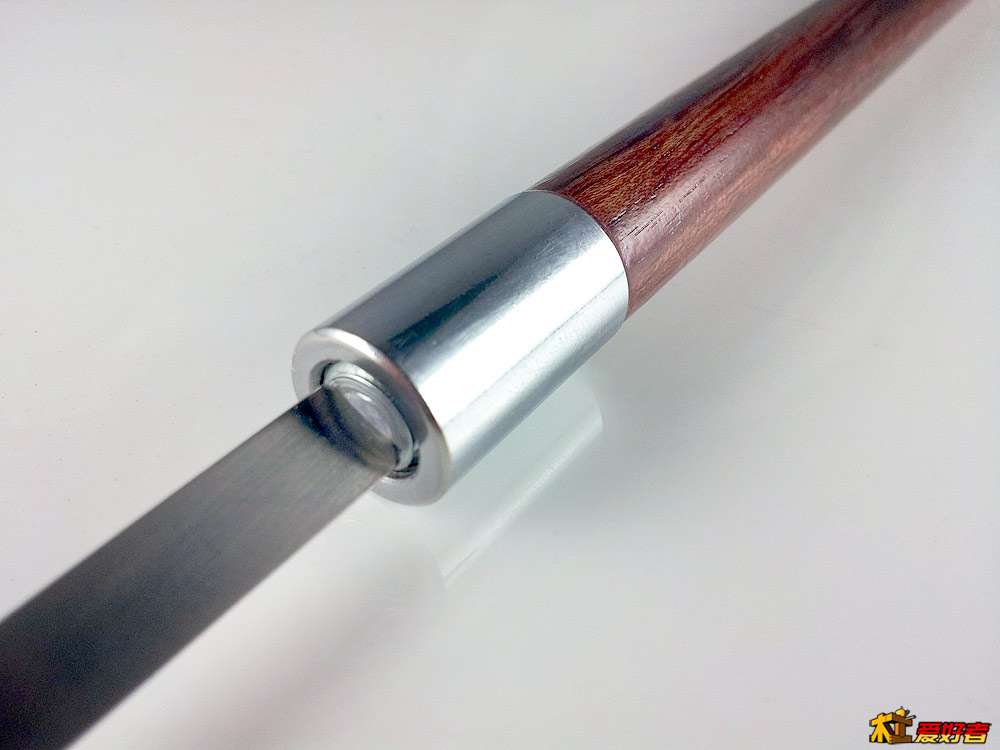

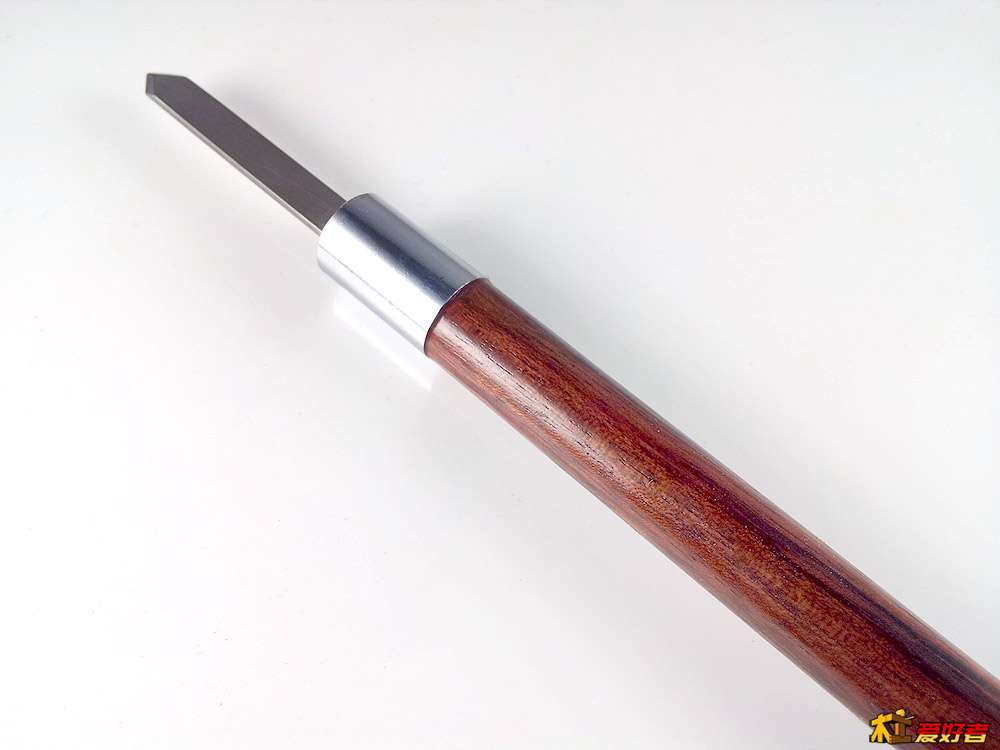

把做好的刀头旋转安装到木柄上~

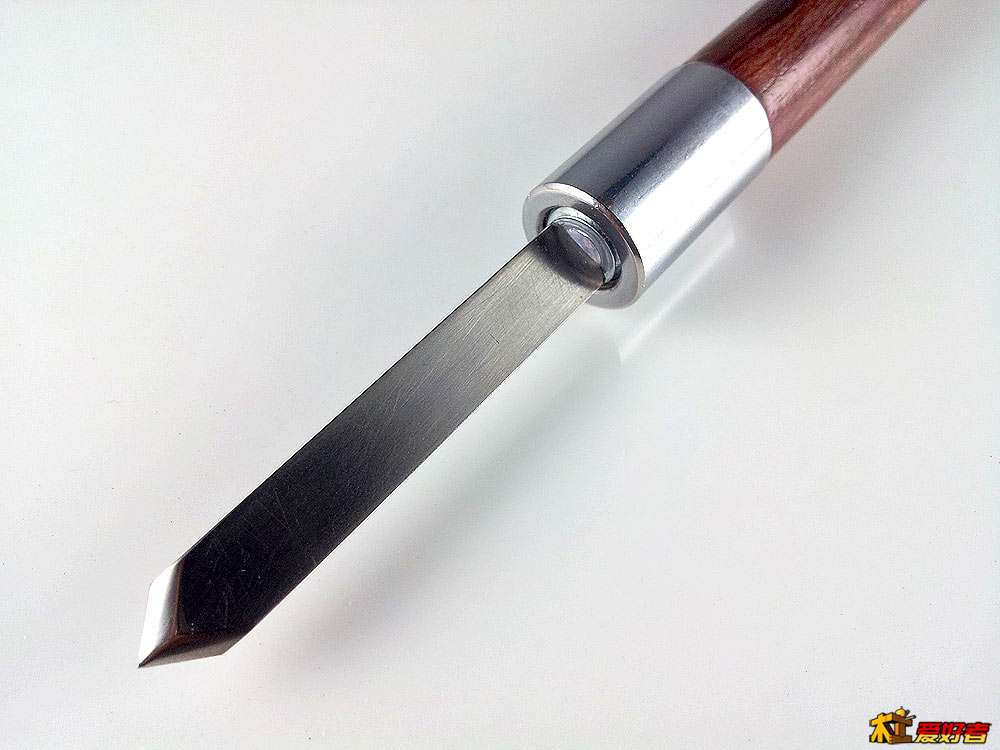

这个结构就相当于螺丝和螺母，需要哪一把刀的时候可以随时换上。

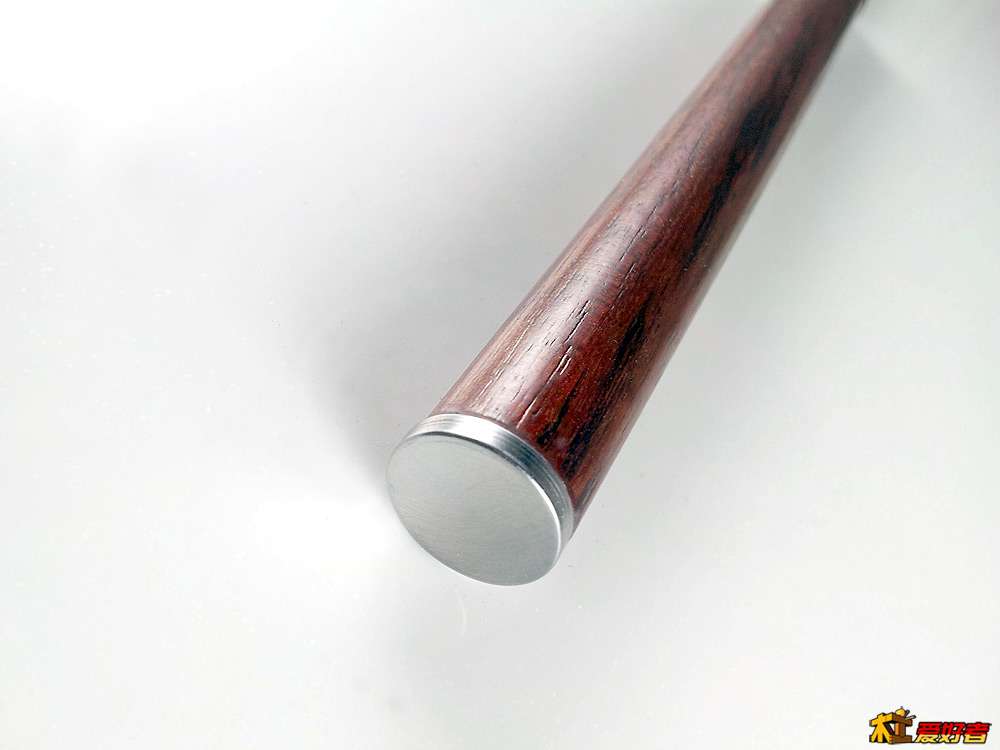

漂亮的刀杆尾部。

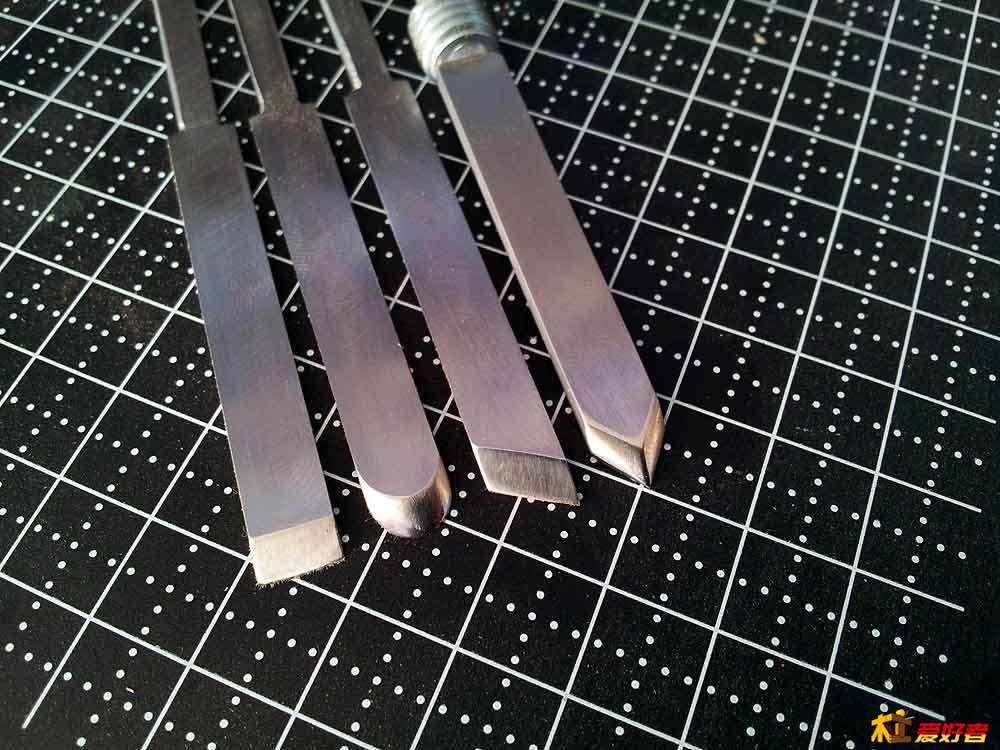

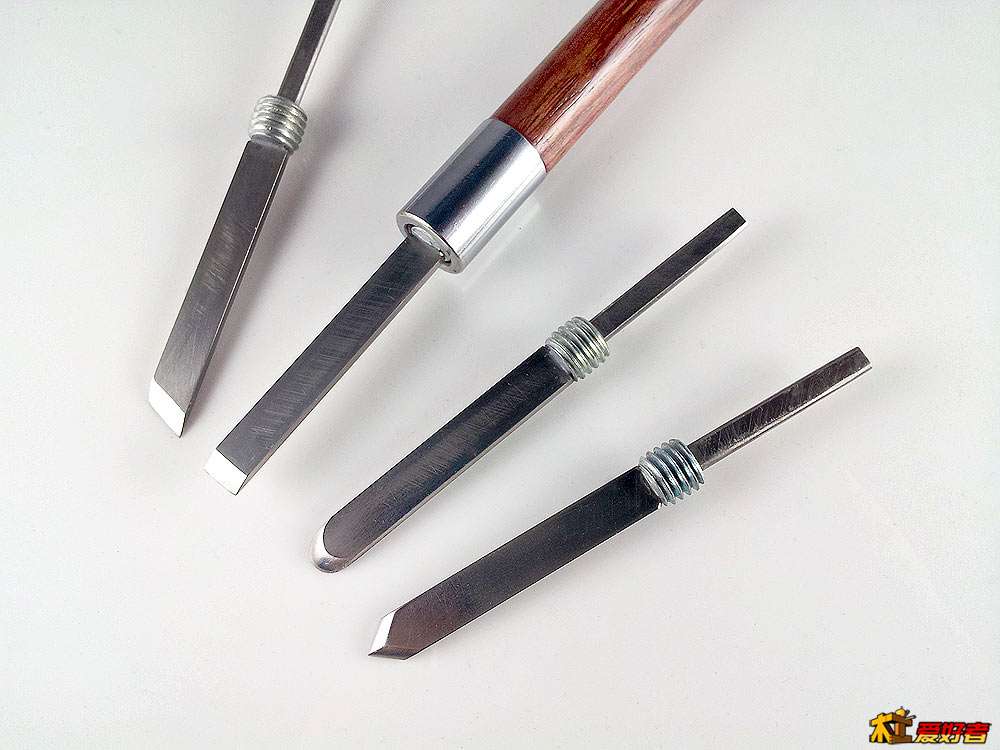

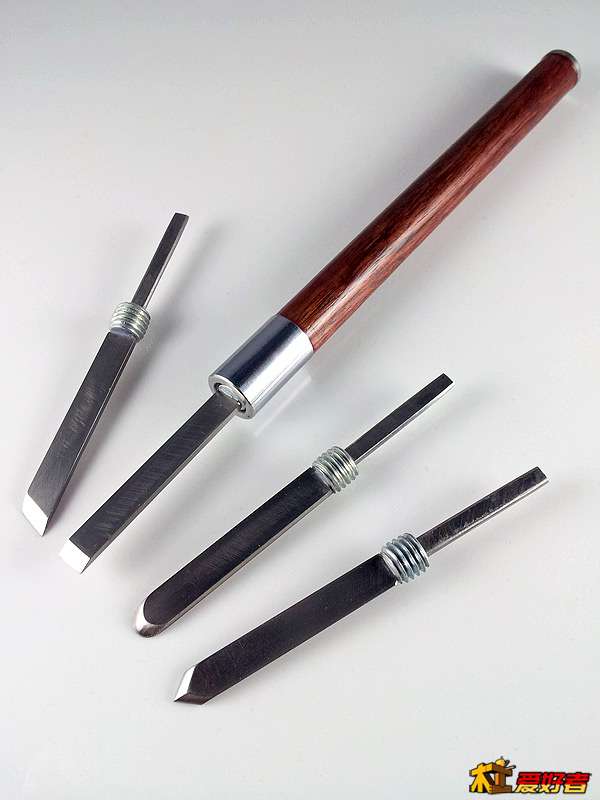

费一次力气，有了四把车刀，性价比很高，赚了！
全部材料是两根2mm厚度，8mm宽的高速钢条，加上四个50mm广告钉+ 一颗20mm广告钉，一根165mm直径16mm花梨木杆。

以后还可以再增加几把半圆刀，只做刀刃就可以了。

谢谢各位的耐心~多多批评！ :handshake

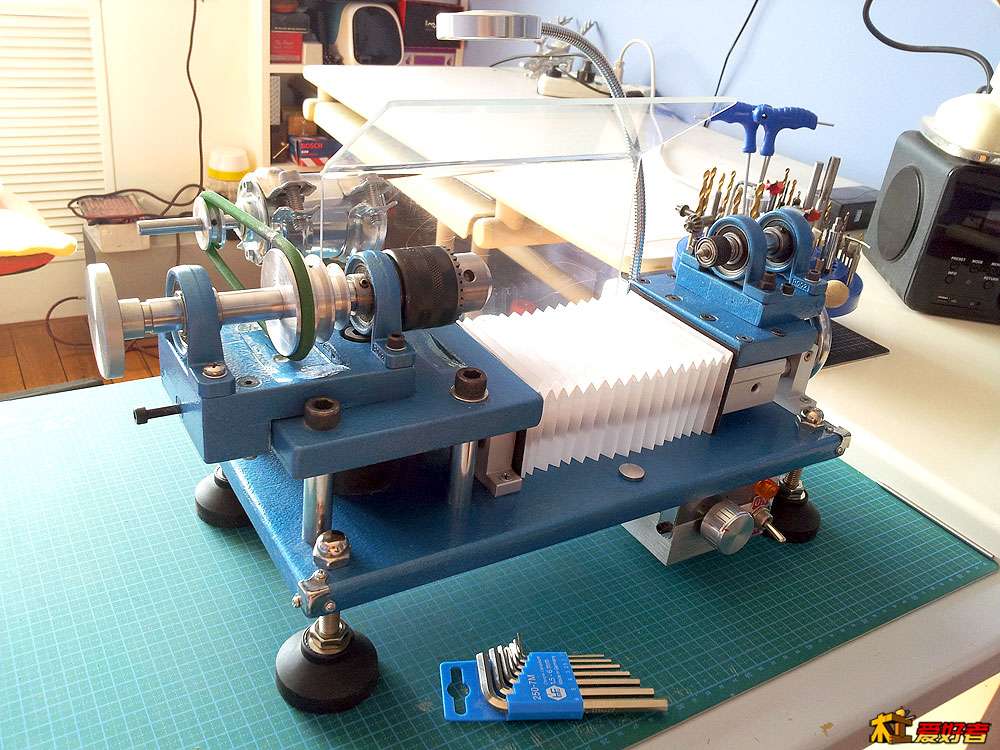

最后晒一下我的微车，车刀就是为它而生的~~:P

huank · 发表于 2013-4-21 00:45:16

武装到了牙齿！！！

阳台党也疯狂 · 发表于 2013-4-21 07:12:13

牛人一个鉴定完毕,

1002539360 · 发表于 2013-4-21 08:42:11

哈哈，非常有创意，顶一个。

liuli0000 · 发表于 2013-4-21 08:55:13

车刀制作的漂亮。车床简洁，想知道是自己DIY的吗？

老木弓 · 发表于 2013-4-21 08:59:25

再发一下你的车床，多图、多面。

假洋鬼子 · 发表于 2013-4-21 09:46:14

高就是高

bosomo · 发表于 2013-4-21 10:06:22

车床没看到刀架。
车刀的创意好，做工也精致。但使用时要换刀头就麻烦，多做些刀柄使用时更方便。

奶爸 · 发表于 2013-4-21 10:55:08

实用广告丝是什么

xshhh · 发表于 2013-4-21 11:42:37

本帖最后由 xshhh 于 2013-4-21 11:46 编辑

缺一把最有用的粗开外圆刀咯。
而且，车刀柄不值几毛，换刀头相当费时，这样不顺手的。

sxtyhyl · 发表于 2013-4-21 11:53:24

创意非常好，但有个疑问，刀头和刀身结合的受力部分只有广告丝，受力点是否太小，时间长或者受力大了会不会出现损坏？

fuktion · 发表于 2013-4-21 12:19:04

如上面几个木友所说，我也觉得这样没必要，换刀费时间，你实现这个设计也是费时间，几个刀柄不值钱，一刀一柄换刀方便。
不过你DIY的微车确实有点意思，可以的话，发多些细节图给大家学习学习吧，呵呵

白沙烟 · 发表于 2013-4-21 13:18:37

请问LZ，车床皮带怎么换。

z0x1l26920 · 发表于 2013-4-21 18:37:11

非常有创意

casper_163 · 发表于 2013-4-21 22:54:25

阳台党也疯狂发表于 2013-4-21 07:12
牛人一个鉴定完毕,

我是新人，要多多与各位学习、切磋~:handshake
