写给雕刻机采用光轴，和滑块结构的哥们 附上现在机器的作品

judechung

光轴其实是被轴承商自己做坏了，一味的降品质以低价拼市场。标准的光轴是SUJ2这种轴承钢为基料。
研磨--热处理--磨直--镀硬铬--研磨，等多道工序生产的。目前市场上，尤其是淘宝大多都是45号钢热
8 h% r1 d# q5 w2 s* z) J/ I$ J. p% g) U处理後磨亮表面就在卖了，怎会有好的品质。只能讲一分钱一分货。
" ?& `( F# Q. J% V  @% h! `好的光轴装上轴承可轻易前後运动，径向用手要很大的力量才能转的动的。到机电市场看到的，一装起来
大都可以轻易径向转动，那就代表精度不行，珠子根本没预压。便宜的直线轴承里面都是塑料的钢珠保
持架，直线轴承那在手上摇，都是珠子在晃动的声音。好的直线轴承即使是塑料保持架声音很小的，甚至前後摇有声，左右摇没声的.
) v  u# n) G- `0 N买光轴还是找店面经营的商家，问清楚光轴是那种材质的。我有一台自己装的雕刻机，用了4年才换掉直线轴承，光轴本身表面一点拉花都没的，完全是轴承珠子磨损了。

zdkj

我来也1970 发表于 2013-7-11 07:34
8 d- K! j( |/ i# s4 |我的机器就是光杆和滑块的，3020，重复定位0.02，在中间位置有下沉，目前没发现断刀，断刀都是自已搞砸的 ...

300mm行程，C5级研磨丝杆搭配预紧双螺母都无法达到0.02

zdkj

glike 发表于 2013-9-16 00:21
赞同铁刀的说法，重要的是机器的均衡。加工过程中产生的反作用力通过导轨后并没有结束，还要经过相连的部件 ...

均衡是个典型错误认识，看机床就知道了，还有什么反作用力传导，各个部位都是刚性尽量强到没有弹性形变为好

W.X.Q

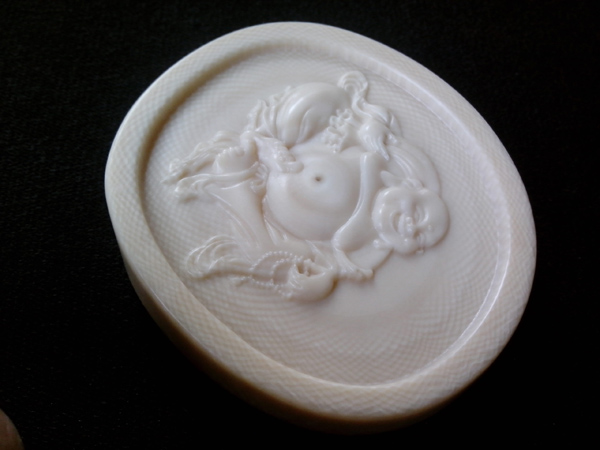

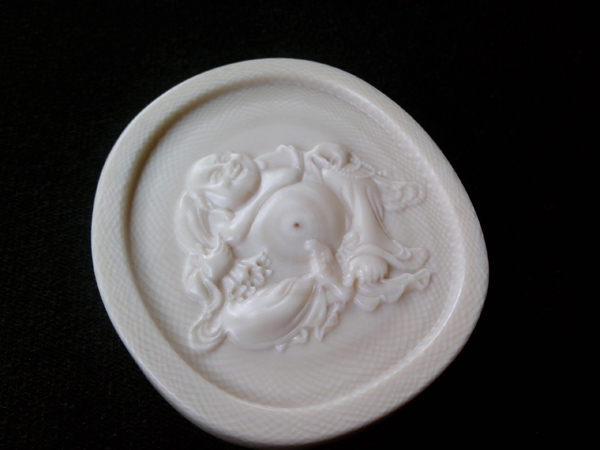

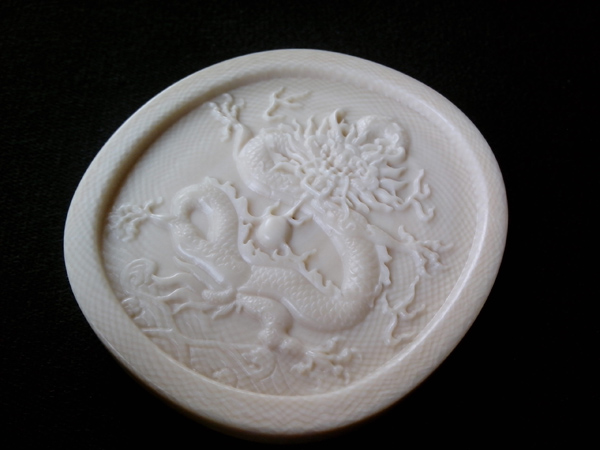

光轴也不是绝对不行，设计必须要合理，还有必须要用轴承钢材质的，淘宝便宜的光轴都是45号钢的，刚性要差得多。还有直线轴承，间隙太大，珠粒与光轴之间是点接触，受力大了，还有位移。所以我都换掉了，换成了定做的石墨铜套，这样弄下来可以说，精度还是不错的。看看效果吧，YA雕的，尺寸算比较小了，细节基本上都出来了

W.X.Q

好像照片发不上去？

方艺兔

学习了，很深啊

bga201

我有个德国小滑台 12光轴 相当硬 表面好像有涂层   德国这样的国家做事很顶真才高质  搞不明白他们是自发 还是政府作为的结果

mamaxf

7 u$ A9 d( b% z- a

zdkj 发表于 2013-9-30 13:08
均衡是个典型错误认识，看机床就知道了，还有什么反作用力传导，各个部位都是刚性尽量强到没有弹性形变为 ...

各部件都强到没有弹性不就是均衡吗？   但是对于DIY玩家来说有几个能做到呢？根据经济条件实际加工能力寻求整机的一个均衡还是很必要的！！

1677187255

都是些老鸟、新手看了不敢做了

华少

还是没弄明白，45号钢不能用，光轴要什么钢好？lz帮介绍一下

t2930

judechung 发表于 2013-9-30 10:21
7 Q# T# m7 p- |* ]. e光轴其实是被轴承商自己做坏了，一味的降品质以低价拼市场。标准的光轴是SUJ2这种轴承钢为基料。
  ]- \: b; x' Y& e1 p, R+ W- a, O研磨--热 ...

你说的这种光轴滑块，现在都还有，只不过比国产线轨都贵了，谁买谁傻

" K8 Q' A( a( b6 P, a' w

sdrzshangjin

继续中毒
/ S: G8 R; x+ Q. r2 M  ]9 ^

茶与茶壶

这个我要说一句了，这个应该是机器的问题了，我用我的机器也雕刻过，不就是0.1MM的刀吗，我的进给才0.05.机器还是大的，雕刻范围在1500*1200的，一样刻 ，还是光轴呢

yjyygtgu

自己爱用啥就用啥，JJYY有什么用。有钱就用好配件，没钱就用能干活的配件。各取所需，精度这两字，还是那话，钱堆的。

poloc

) f# D$ r/ R1 N6 d% ^8 b看了这么多评论，一个新手看是出于什么目的 DIY,如果像我 一样，只是为了省钱，了解原理，验证，你们就讲得太多了，好比一个碎娃要学走路呢，你们说你要考虑好，你要走不好会摔倒，你以后还要路的，现在要把姿势做好。。。。。结果呢，这人吓的，做摇篮里不敢动了。中国要这样，什么也造不出来。因为别人都大飞机了，你才发动机呢，除非这人做机为了商业，或者有精度要求，不要动不动，就是要多么高大上，要知道，不合理 的搭配，就是用了几万块，也不一定出好机。
