空开与漏保的连接，电工进！

深山古寺 · 发表于 2013-4-17 18:30:10

九楼的接法基本是对的漏电保护器还差保护接地线

gaili1980 · 发表于 2013-4-17 21:40:11

牛牛的小熊发表于 2013-4-17 16:29 : W7 X0 v. q5 e6 w9 g8 e5 ~ a4 k
漏保在后面只接插座，插座容易发生触电危险
! S( s; [3 e- z% \4 S! L6 C. ~& u" b灯不能过漏保要单走

赞同！！！！！！！！！！！！

gaili1980 · 发表于 2013-4-17 21:49:50

本帖最后由 gaili1980 于 2013-4-17 22:10 编辑

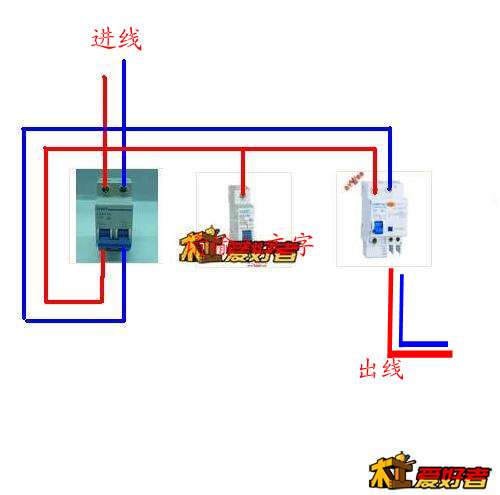

害虫发表于 2013-4-17 12:59 [url=forum.php?mod=redirect&goto=findpost&pid=3182199&ptid=188384][/url]$ a* G+ D7 E3 Y7 V4 t* F. {" M( c
漏保不大于总开关
+ I% q# i' F5 ?' M& d7 L! K没有地线，漏保起作用

谢谢你的图。赞同，但我是菜鸟，呵呵。
进线都画上了，麻烦把灯的出线和插座的出线也给标上呗！

还是没明白怎么接灯线。

ZXS651 · 发表于 2013-4-17 22:01:20

对9楼的没错

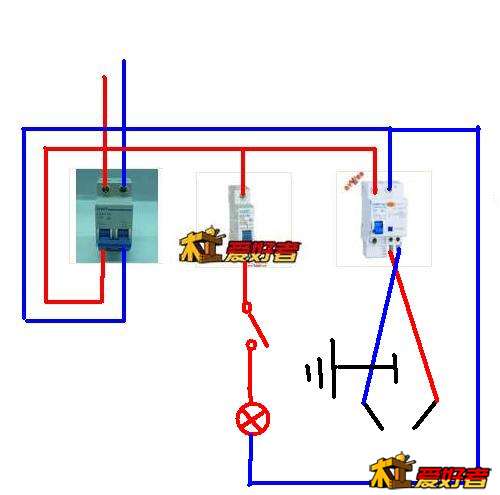

害虫 · 发表于 2013-4-18 08:17:11

害虫 · 发表于 2013-4-18 08:22:08

接漏保出线时，零线接在有"N"标示的接线口

tu618 · 发表于 2013-4-18 20:13:35

好像这些开关上以般都印有接线图，仔细看看，如实在不是很明白，最好去找个专业电工装，要记住安全是很重要，世上没有后悔药的。

我爱大海 · 发表于 2013-4-18 21:43:21

yangxugx · 发表于 2013-4-19 16:17:38

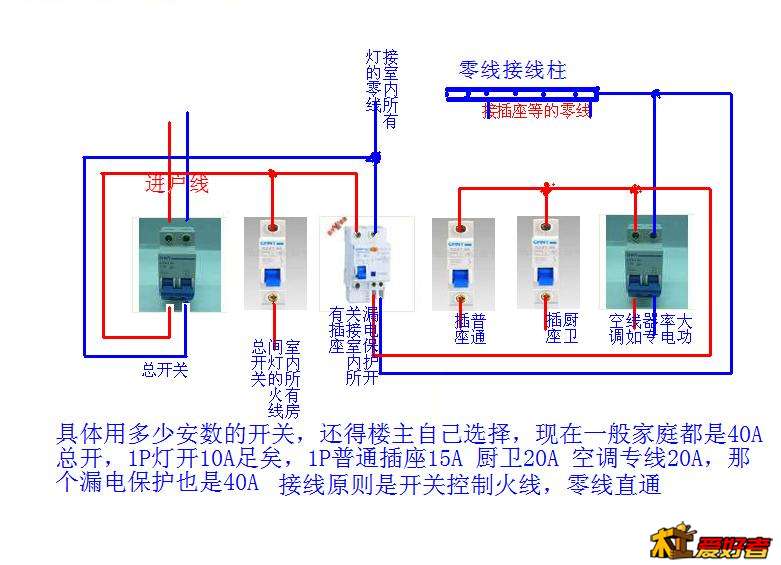

我爱大海发表于 2013-4-18 21:43

除了总开和灯外一般建议都接漏保，c20做总开太小了。

gaili1980 · 发表于 2013-4-19 23:55:52

本帖最后由 gaili1980 于 2013-4-20 00:16 编辑

我爱大海发表于 2013-4-18 21:43 [url=forum.php?mod=redirect&goto=findpost&pid=3186506&ptid=188384][/url]

太详细了！非常感谢！！！！
图中的普通插座和厨卫插座的零线是属于公用的还是。。。。。。？？
