方榫机 钻夹头连接问题，求助，救助，~~~~~

E大侠#志雄

求助，各位高手，大侠们~~~~~刚买了个方榫机，用着用着，往上提的时候，那个连接轴的地方，就掉下来啦，这个问题应该怎么解决呀？？？？

leeyong

有锥度的，先清理一下轴和钻卡的孔。卡上钻卡以后，在底下垫一块木头（从机器露着的间隙）不要开机的情况下使劲往下压。

E大侠#志雄

leeyong 发表于 2013-4-15 13:41
& x' |/ o  h& Q6 v  V( c+ i( q+ `4 H有锥度的，先清理一下轴和钻卡的孔。卡上钻卡以后，在底下垫一块木头（从机器露着的间隙）不要开机的情况下 ...

嗯，我去试试哈，先谢啦！！

E大侠#志雄

E大侠#志雄 发表于 2013-4-15 14:09
嗯，我去试试哈，先谢啦！！

刚刚试了试，用这个方法，能用个一两下，然后有掉落了，还有其他方法的吗？

mq1998

似乎少了一个开口琐止环，没见过这种机器，仅从图上分析

E大侠#志雄

mq1998 发表于 2013-4-15 14:26
似乎少了一个开口琐止环，没见过这种机器，仅从图上分析

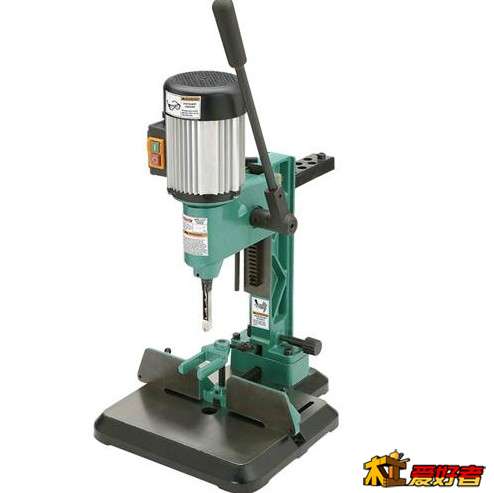

* \, L" e; I: H# d( j8 |+ F这个是木工开方榫用的机子。问过卖家，卖家说这种是“锥度连接”，他也搞不懂，再问厂家，正在等待中~~~~~

mq1998

E大侠#志雄 发表于 2013-4-15 14:31
这个是木工开方榫用的机子。问过卖家，卖家说这种是“锥度连接”，他也搞不懂，再问厂家，正在等待中~~~~ ...

/ Z; N7 l6 Z/ p; q机械连接上是有锥度的说法，不过怎么锁止呢？必然要有销子或者环（盘根也可以），要是都没有就是管螺纹。

E大侠#志雄

mq1998 发表于 2013-4-15 14:35
, d# O7 D0 E* x) I* Q机械连接上是有锥度的说法，不过怎么锁止呢？必然要有销子或者环（盘根也可以），要是都没有就是管螺纹。

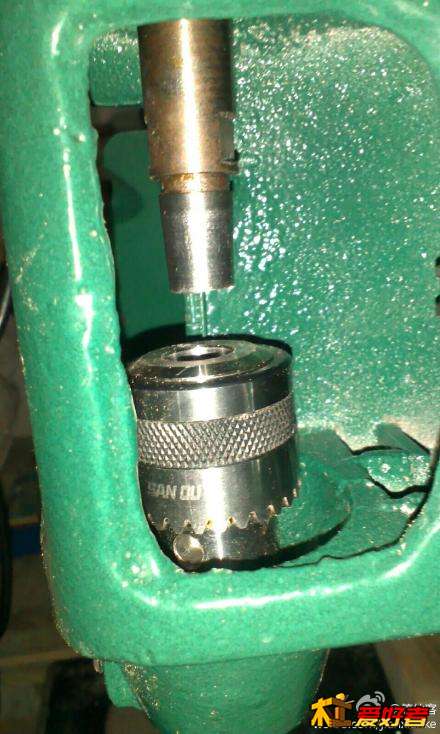

7 O0 W, m7 m" b3 R我也不是很明白，就像图上看到的那样，连接处都是光滑的，就是一个锥，那个钻夹头也是一样，哎~~~

mq1998

所以我分析缺了一个零件，锥面连接用在这里一般是为了保证同心度，减低加工难度，降低成本，所以我觉得不会用到过盈配合

E大侠#志雄

刚刚又仔细看了一下，锥的底部，有一个小孔，不知道是不是可以上螺丝的，但是有一个问题，原装配过来的这个钻夹头是直通的，没有卡口

chpsimon

leeyong 的方法是对的，如果还是掉落，则说明连杆的锥度有问题，这个锥度非常严格，这种情况通常没救，只能换连杆。

chpsimon

莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。由于锥度很小，利用摩擦力的原理，可以传递一定的扭矩，又因为是锥度配合，所以可以方便的拆卸。在同一锥度的一定范围内,工件可以自由的拆装,同时在工作时又不会影响到使用效果,比如钻孔的锥柄钻，如果使用中需要拆卸钻头磨削，拆卸后重新装上不会影响钻头的中心位置。
莫氏锥度，有0，1，2，3，4，5，6共七个号，锥度值有一定的变化，每一型号公称直径大小分别为9.045，12.065，17.78，23.825，31.267，44.399，63.348。主要用于各种刀具（如钻头、铣刀)各种刀杆及机床主轴孔锥度。
$ H4 ~3 z) X4 x; r) J3 d- j莫氏锥度又分为长锥和短锥,长锥多用于主动机床的主轴孔,短锥用于机床附件和机床连接孔,莫氏短锥有B10,B12,B16,B18,B22,B24六个型号,他们是根据莫氏长锥1,2,3号缩短而来,例如B10和B12是莫氏长锥1号的大小两端,一般机床附件根据大小和所需传动扭矩选择使用的短锥,如常用的钻夹头1-13毫米通常都是采用B16的短锥孔.

chpsimon

如果还是掉落，则说明连杆的锥度有问题

SHWU

油擦干净，装上后从下向上打一下，台钻、手电钻大部分多这样的。

E大侠#志雄

chpsimon 发表于 2013-4-15 14:58
leeyong 的方法是对的，如果还是掉落，则说明连杆的锥度有问题，这个锥度非常严格，这种情况通常没救，只能 ...

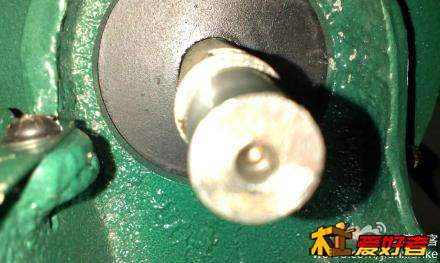

4 A" W7 \; r9 ]+ f% H% ~可能吧，才买的，就是试了几下，就掉落了，哎！！！正在等待买家解决。刚刚又看了一下里面，锥的下面有这么一个孔，不知道是干什么的，
