楼主: 张博川

简易小车床试车成功

[复制链接]
 楼主| 发表于 2013-4-14 21:17:08 | 显示全部楼层
老头儿 发表于 2013-4-14 09:03 * e4 F: D+ G9 f1 K
我还以为你拆了东墙补西墙呢,差一点儿骂你一句“败家子”。哈哈哈
2 N7 _. `+ l7 p$ u6 I% [
咱们也算是玩儿DIY的那能做败家子的事呀!对吗?
回复 支持 2 反对 0

使用道具 举报

 楼主| 发表于 2013-4-16 21:48:34 | 显示全部楼层
我又改了一下,同心度更好了,下一步该考虑刀架了。

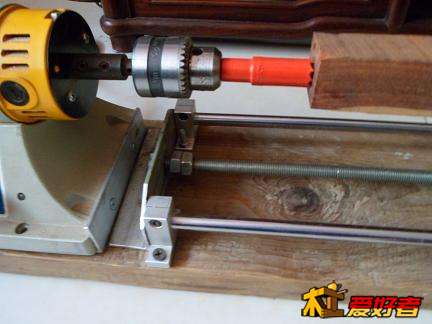

同心度提高了

同心度提高了

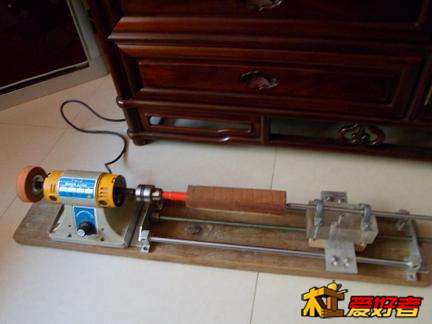

整体图

整体图

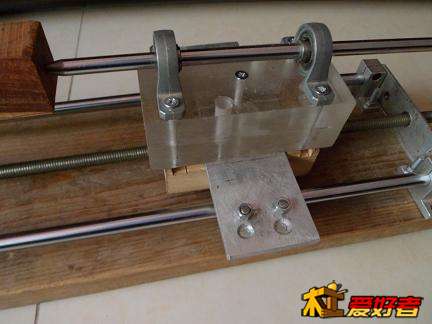

改动的部位

改动的部位
回复 支持 2 反对 0

使用道具 举报

发表于 2013-4-22 21:11:26 | 显示全部楼层
好东西,又学习了9 a  M1 O: ?$ I2 A" z) j* U% y- k0 ^
回复 支持 2 反对 0

使用道具 举报

发表于 2013-4-22 21:55:05 | 显示全部楼层
楼主太有才了
+ r# i8 Z. D, e6 x8 n* p- I) |2 J+ h我也要想想怎么把角磨给改成当车床用了
回复 支持 1 反对 0

使用道具 举报

发表于 2013-4-22 21:57:51 | 显示全部楼层
我买的台磨带的卡头连接件内径比台磨轴大了1mm
回复 支持 2 反对 0

使用道具 举报

 楼主| 发表于 2013-4-22 22:54:53 | 显示全部楼层

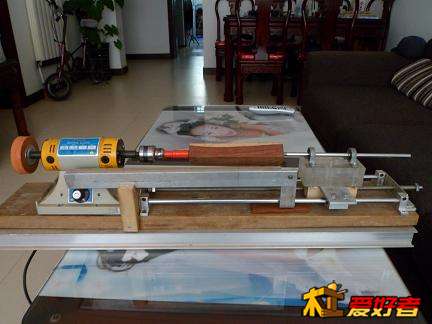

刀架安装完(前后四个档位)。
回复 支持 反对

使用道具 举报

发表于 2013-4-27 15:42:33 | 显示全部楼层
准备仿一个,不介意吧
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-4-27 21:07:40 | 显示全部楼层
北斿 发表于 2013-4-27 15:42
& y" {3 n( n5 j# h准备仿一个,不介意吧
* F0 k0 ]& p) U
仿吧!把它的优点仿去,把它的缺点改进。
回复 支持 反对

使用道具 举报

发表于 2013-6-25 22:16:10 | 显示全部楼层
就是不知道同心度怎么样,一直想这样改装个简易车,我的电磨中轴不好,同心度调整不了,很想再入手个好点的电机,看到你的这个电磨很想知道下,没改成车之前电钻夹头同心度怎么样啊?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-6-26 22:42:02 | 显示全部楼层
xws1123 发表于 2013-6-25 22:16
: k& N& u: @# i- n1 R就是不知道同心度怎么样,一直想这样改装个简易车,我的电磨中轴不好,同心度调整不了,很想再入手个好点的 ...

: D1 |1 [- _$ {. w4 N6 a3 a" }怎么说呢?嗯!电机轴与卡头中间有一连接件,这个连接件与电机轴是顶丝固定,所以有了点不同轴,但是可以克服,方法是:顶尖不要太尖,要细一点的圆尖儿。
回复 支持 反对

使用道具 举报

发表于 2013-6-29 09:43:22 | 显示全部楼层
不错不错
回复 支持 反对

使用道具 举报

发表于 2013-6-29 10:49:08 | 显示全部楼层
看起来就是台磨改的
2 q5 s; [7 ^9 ?7 E4 l) L, P7 h
回复 支持 反对

使用道具 举报

发表于 2013-6-29 11:48:48 | 显示全部楼层
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-6-29 21:33:54 | 显示全部楼层
幽灵天使 发表于 2013-6-29 10:49 ! r- R4 s8 ]. a: n  {% _
看起来就是台磨改的

" c7 J/ E* l2 r$ {它就是台磨改的。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-6-29 21:42:49 | 显示全部楼层
本帖最后由 张博川 于 2013-6-29 21:45 编辑 ; [0 o+ p9 y5 E0 G3 x4 A8 Q% ]4 Y
1 J5 `# i' }1 v9 [

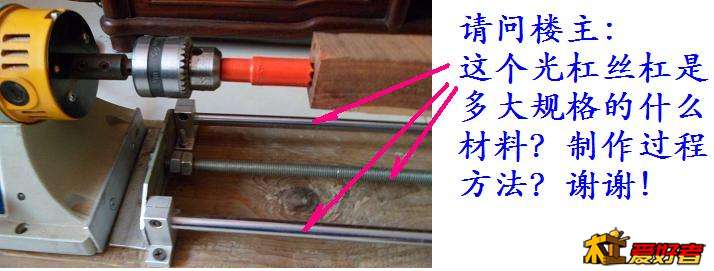

五金店买的6 _8 M' q+ f$ |% q- c. I- \, A
直径10mm的轴承钢光杠,直径10mm的普通螺丝扣丝杠。
