我的木工桌--完工篇

天外孤星 · 发表于 2013-6-13 23:08:26

好真的好

小麻小 · 发表于 2013-6-14 17:30:52

楼主真是高手！请教一下，桌面上为何要打那么多孔？孔的大小和间距又是如何设计的呢？

Halfworld · 发表于 2013-6-14 17:51:54

小麻小发表于 2013-6-14 17:30
楼主真是高手！请教一下，桌面上为何要打那么多孔？孔的大小和间距又是如何设计的呢？

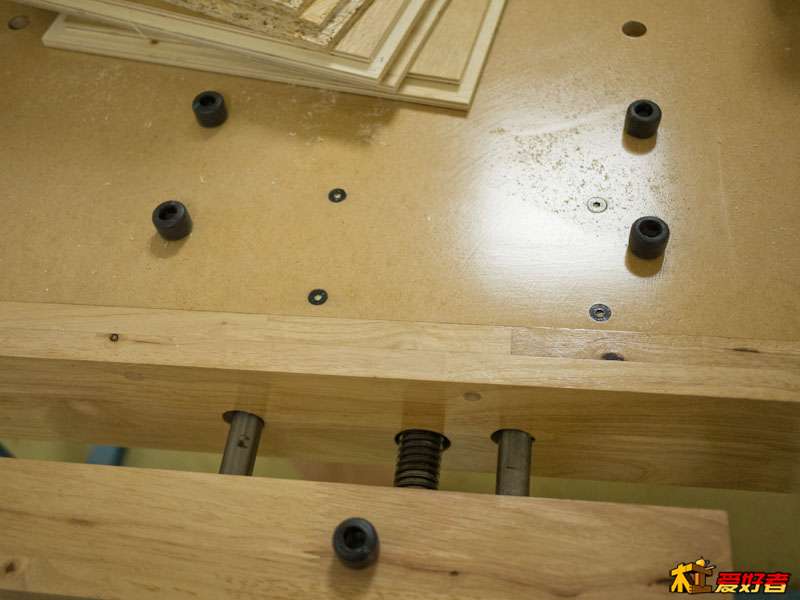

打孔主要是为了夹持大物件，小物件可以用台钳口直接夹持，而大物件和平面物件则需要向下面图中一样，采用卡榫和孔外加台钳配合。孔和孔的间距原则上是必须小于台钳的最大行程，因为超过了，夹持距离就有断档，而我是为了减少转动台钳的次数，孔距定的是小于1/2最大台钳行程。左右两边的孔那就是夹持更长的物件，将卡榫分别向左右移就可以。而孔的大小取决于你准备采用什么材质作为卡榫，不过太大影响桌面强度，太小的卡榫容易在物件上造成压痕。我采用的是18mm，一般建议15-25mm之间具体自己施工方便为准。

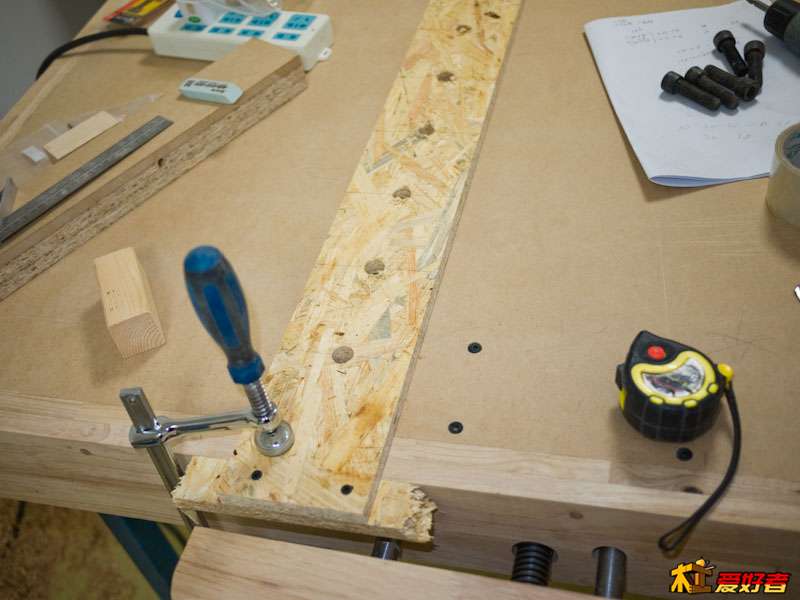

打孔

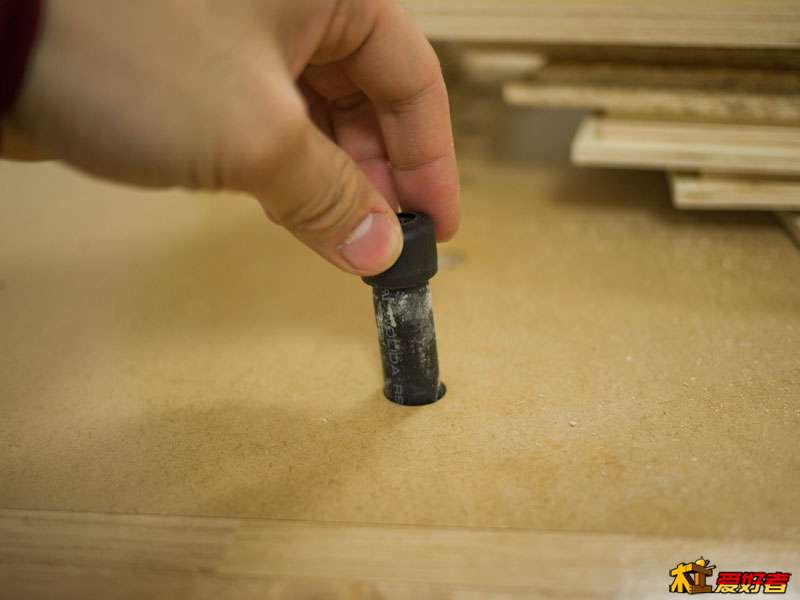

卡榫

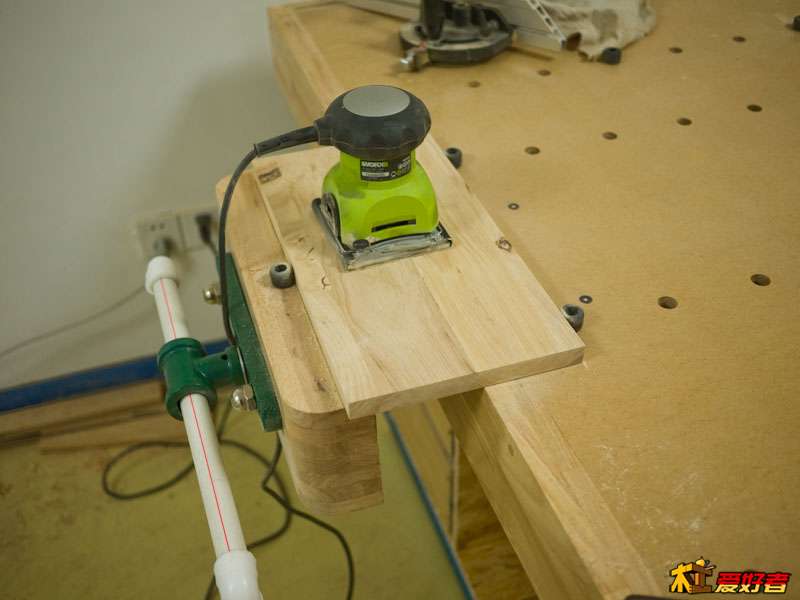

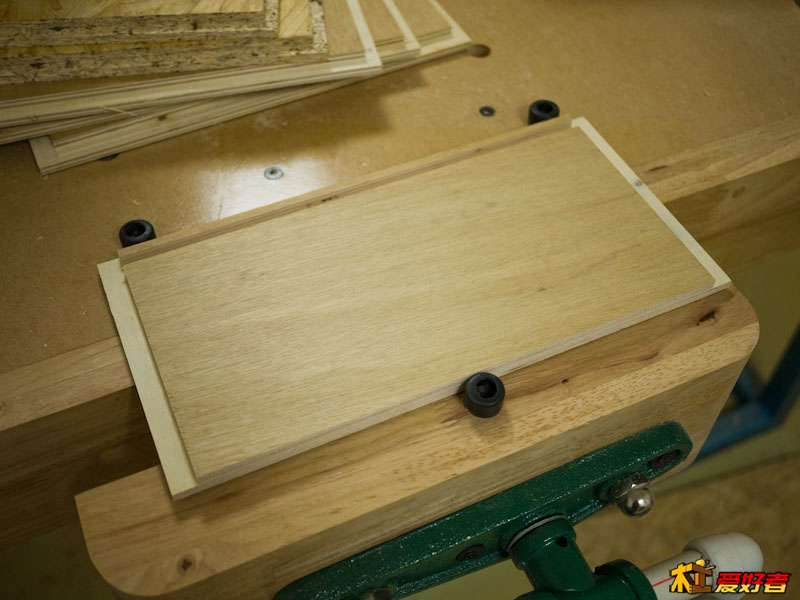

夹持状态

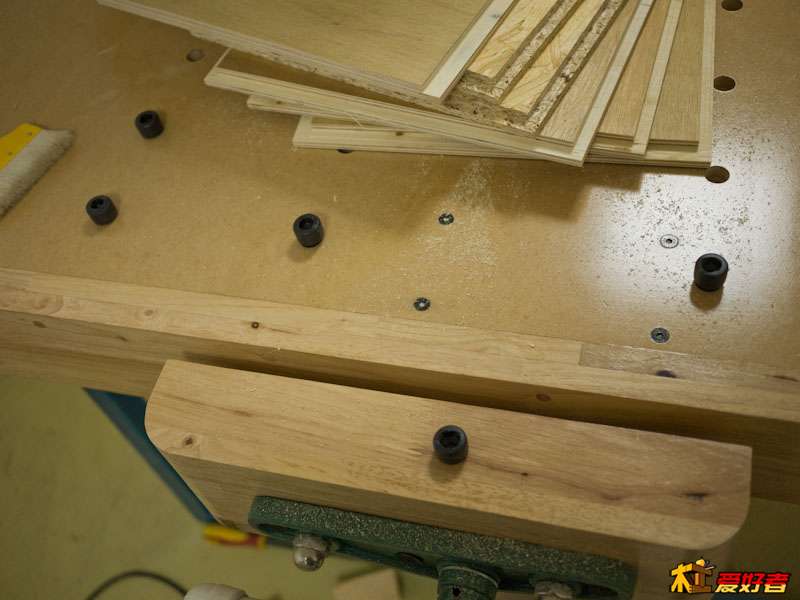

调节方式

压力控制器 · 发表于 2013-6-14 21:54:39

够详细，学习了。

cbzllove · 发表于 2013-6-15 11:56:35

台钳太给力了呵呵

燃烧的翅膀 · 发表于 2013-6-19 14:29:24

真是太漂亮了 {:5_315:}

不冷的冬天 · 发表于 2013-6-19 15:09:40

看了很经典，问一下，抽屉是用螺丝固定的，上螺丝之前是先用电钻打眼了吗？？？

ehu6720 · 发表于 2013-6-21 11:56:27

我来仿一个

赵峰 · 发表于 2013-6-21 15:12:34

吼吼吼吼吼吼

tzgwh · 发表于 2013-6-27 21:25:07

这个做得真的太好了。学习

maybach · 发表于 2013-7-22 01:29:53

dado的锯不便宜啊

zds612 · 发表于 2013-8-5 21:56:35

大师，木工台侧面那个大夹子（我不知道该如何称呼它。。。）

大夹子上方黑色螺杆肯定是固定的

那么对应的前方那些两根一组用于顶住板材的螺杆头，是活动的，可以随时拿出放到合适的位置？

还是要固定？

jncbsh988 · 发表于 2013-9-16 15:39:36

顶一下，做的不错。

amd110 · 发表于 2013-9-17 00:01:01

学习了

年轮33圈 · 发表于 2013-9-17 16:08:42

看着都觉得有成就感。
