新购的卜派工具及DIY的变压器

sikeweng

:vv 上个世纪60年代末，也曾跟着哥哥绕过方浜 ，具体的也记不清，好象是DIY一台九寸的黑白电视机 。时过境迁，现在要为得伟做了。

boyfbi

原帖由 油漆作 于 2008-5-30 08:39 发表
+ q2 i. q1 V/ k. P7 F3 g这种铁芯设计除了方便安装的优点，效率不会很高。:smile" />" />

4 _" e( Z. G' h5 b, z4 y1 f+ m) H! TC型铁芯的效率是仅次于环牛和R牛的，要比常见的E牛的效率高很多。
( n& I* V8 m; n9 v
9 B$ s2 U7 C3 X; @9 B9 H6 x9 {环牛的缺点是容易磁饱和，E牛的缺点是磁隙太大，效率不高；C牛刚好介于两者之间，效率不仅高，而且不容易磁饱和。

[ 本帖最后由 boyfbi 于 2008-5-30 13:16 编辑 ]

boyfbi

原帖由 油漆作 于 2008-5-30 08:43 发表
业余条件无法达到真空浸漆，最好绕一层用毛刷薄薄的刷一层，你弄的绝缘漆太多了，里面难免有残存的空气，非但提高不了多少绝缘等级，却使散热变得更困难，得不偿失，还不如不浸漆的好。

5 B6 G: Z6 P( n' W3 j

5 U9 D0 a) N0 {这个变压器的发热量是可以忽略不计的，所以不用考虑散热的问题，呵呵。
6 [# \5 f( ?; s' q+ a
另外这个只是临时绕线的，等有条件的话再上电动绕线，再用高压锅真空浸漆。

8 E+ K5 n1 Q  E7 ^我那个不是绝缘漆，是环氧树脂+固化剂，主要作用是防止线圈振动产生噪音。绝缘的问题都交给每层之间的黄蜡布完成了。

太阳鱼

我也认为这种铁心比E形的好:vv

lnb119

一点不懂

boyfbi

原帖由 太阳鱼 于 2008-5-30 15:07 发表
/ _" y* a" a# F我也认为这种铁心比E形的好:vv

' O' R1 c: g; x3 m1 AC型铁芯的制作工艺应该是最复杂的之一，主要难度在于要把接口断面研磨的相当精细，表面精度小于0.01mm。

, N1 q6 M; c- j  o% Z" f早期的军用设备中大量的采用C型铁芯。
' r! a/ A- k+ T) N  O: ]
0 u3 n5 w) q5 L( {, A- N

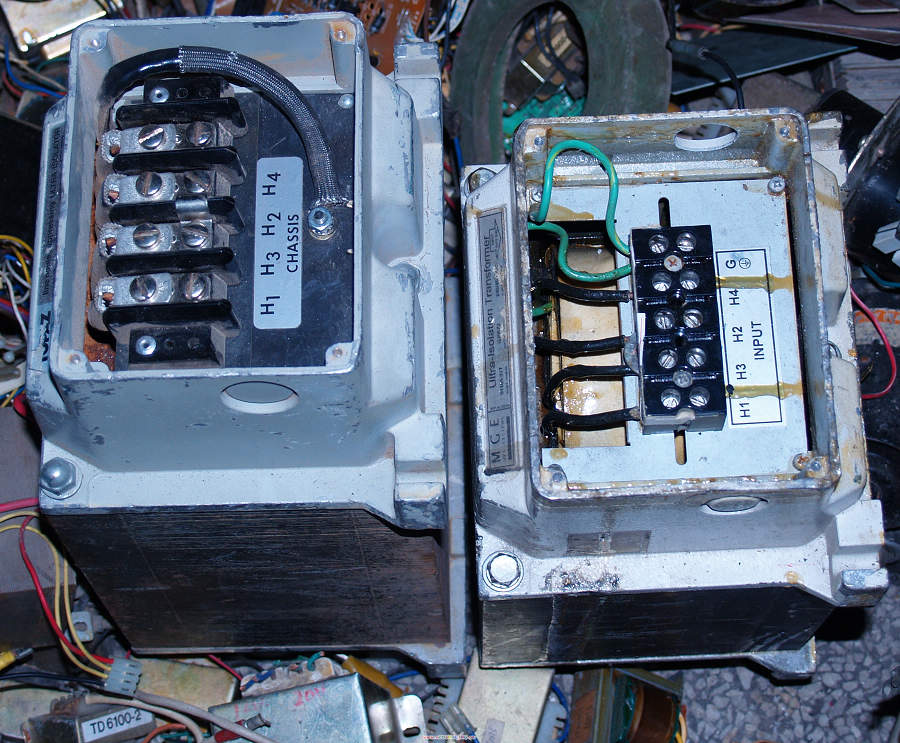

% M5 _* n7 s) d& o像一些进口的隔离变压器，例如梅兰日兰5000W的空载功耗是250W，损耗比大概是5%，我随便做的这个C牛的损耗比是2.7%，还可以进一步提高。
  h$ L, c1 @! `# F; o. b# @# d/ B
7 ~9 o5 ]; G) N: c0 C
4 G0 }+ T  P: b[ 本帖最后由 boyfbi 于 2008-5-30 22:19 编辑 ]

织更鸟

$ T: G- C! N* l* \- k! n
骗子开始还真能装啊
