110V怎么改装为220V？

油漆作

改装只能有三个可能：
" A' U# w+ i  H5 O, z2 P一是用细一半的漆包线绕出多一倍的匝数。业余条件很难压下那么多线圈，所以根本达不到220V的标准，所以用不住。别听别人忽悠，改出来的够200V就不错！因为线槽就那么大，绕多了放不下。你就是铣大了线槽，那导磁率也下降了，那工具还能要吗！再者说这么折腾也实在是得不偿失。
$ V+ G1 A% h- X, A+ z6 j, i' l二是将绕组的组别重新调整，一般电机线圈也都不合适，即使有的电机能改组别，其级数变了转速也快了一倍，你说能要吗？所以这个方法理论上可行，实际符合条件的工具电机不多。
! D4 @0 n5 i5 f! P实际上，以上的两个方法他们都不会采用，先不说技术条件，就是费工和成本就不会采用，所以最有可能的就是加一个简易的可控硅调压电路。但是，这个简易电子调压电路虽然将电压调低了，但调出的绝对不是正弦波。要知道，交流电的三要素是电压、电流和波形。只满足电压是不够的，会对负载产生潜在的危害。
要想采用电子调压器最好选择一个“复杂”一点的电路，使输出电压尽量和正弦波相似。你目前如果做不了，可以到电子市场上去买一个成品电路板直接改装。
1 V& U/ T/ b6 K6 ^6 P5 F7 k需要说明的是，很多二手工具本身就是用电子调压器调速的，这样改起来就容易的多了。以前我本想介绍给大家如何将带调速的二手工具如何改装成220V的问题，怕大家改装出危险或烧毁工具就没发，毕竟这个工作是一个特殊作业，有一定的技术要求，大家的技术水平良莠不齐。如果谁有问题可和我联系。

lnb119

分俩屋干活，一屋220，一屋110。进错屋的可能性比插错电源要小吧。要不就把110的都给大家分了，只用220，要不就分110的，咋整都成

小希201

110V  电动工具是可以改220V
( c, A8 u( L5 O" i: e5 _# t
最简单的就是更换定子线圈
& Y2 d: T" _- l# _9 z  i2 U) d+ o! m, x
方法是  线径降1半
- M: f6 ?+ g$ U  _/ W
8 P: S6 b3 D4 A. d7 {圈数加1倍
: o2 \1 F. p, W1 n6 e
% k) ^2 B6 l! r6 k淘宝上改造的都是这么搞的

; J7 m% {5 h$ [* ?) h" g1 K- y职业做线圈的成本很少

咱们自己在家做 不划算  没东西

; w% B; I  e- E% m5 B, Y可以找个修电机的给你做   按我说的 就可以
0 g3 G5 u6 F+ z0 _4 l
4 r. [  P$ E  y, Y  e( B" P- k1 `30-50元的的标准

格格巫

关注中

太阳鱼

改，绝对可以，改完美，几乎不可能，也没有实际价值。110v都是用美标插头。110v电源用美标插座输出（有2手）。其他插座如果是多用插口，那绝对是坏习惯；220v的欧标插座最安全，其次是英标
插孔不同想搞错都难。

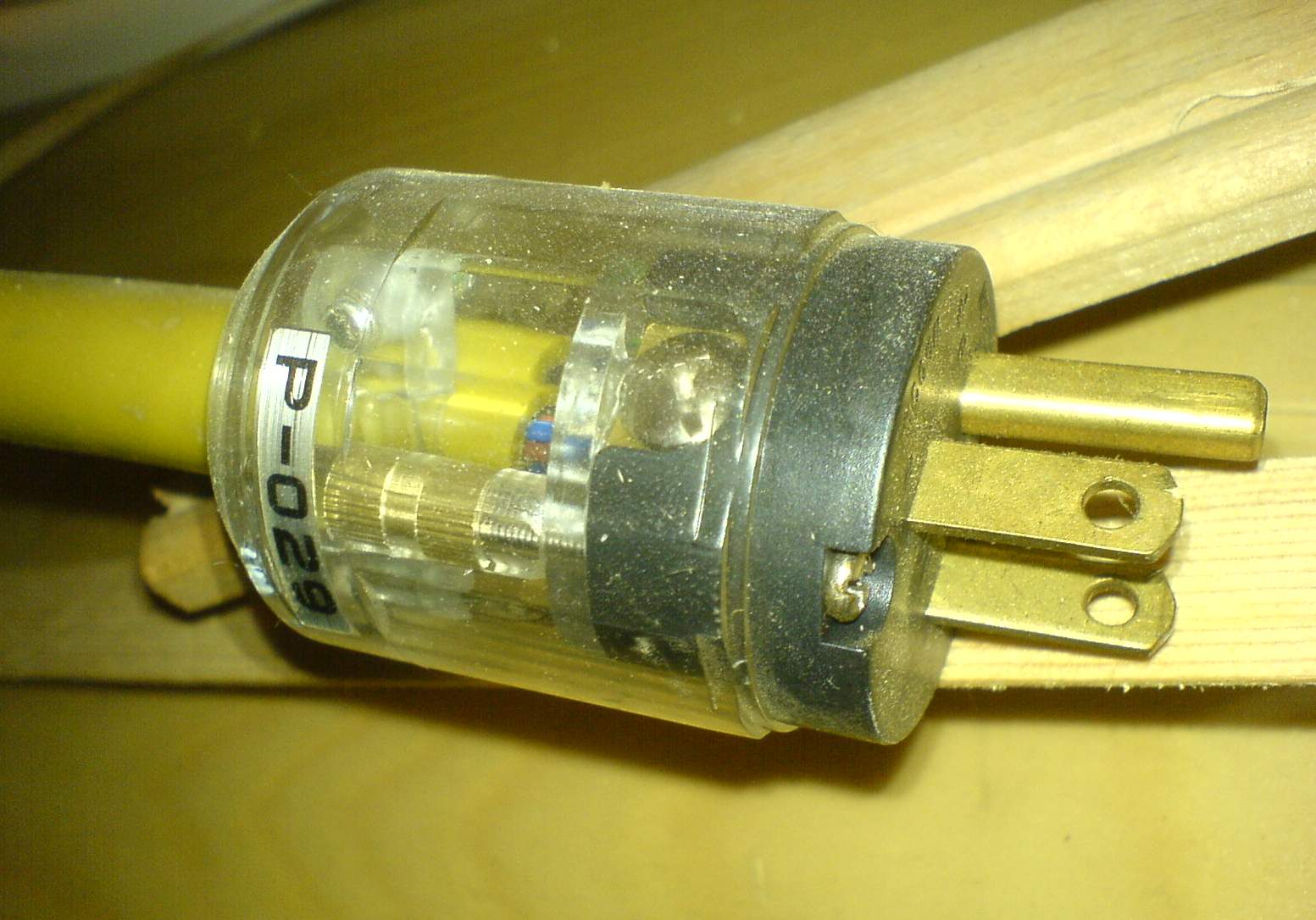

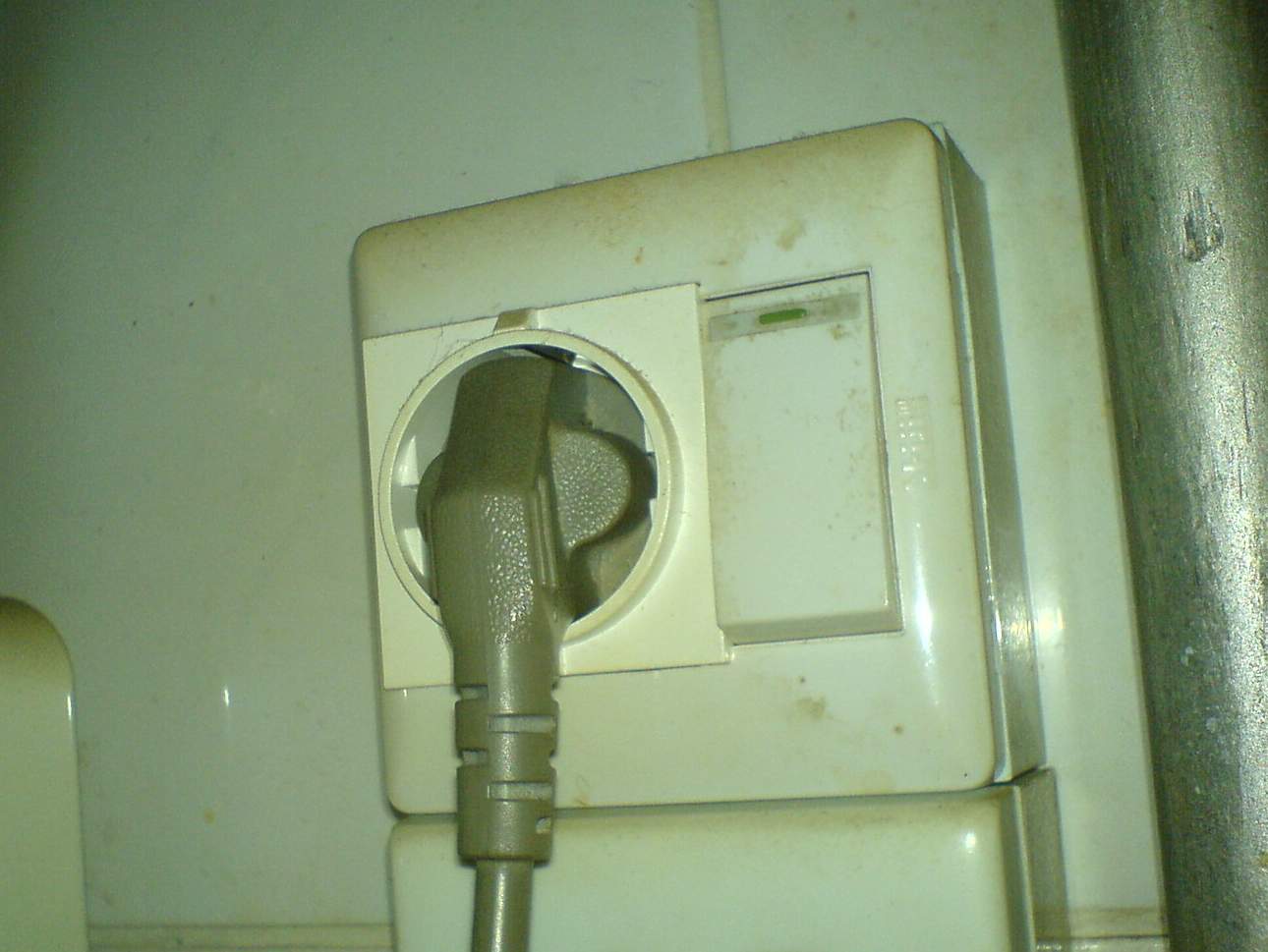

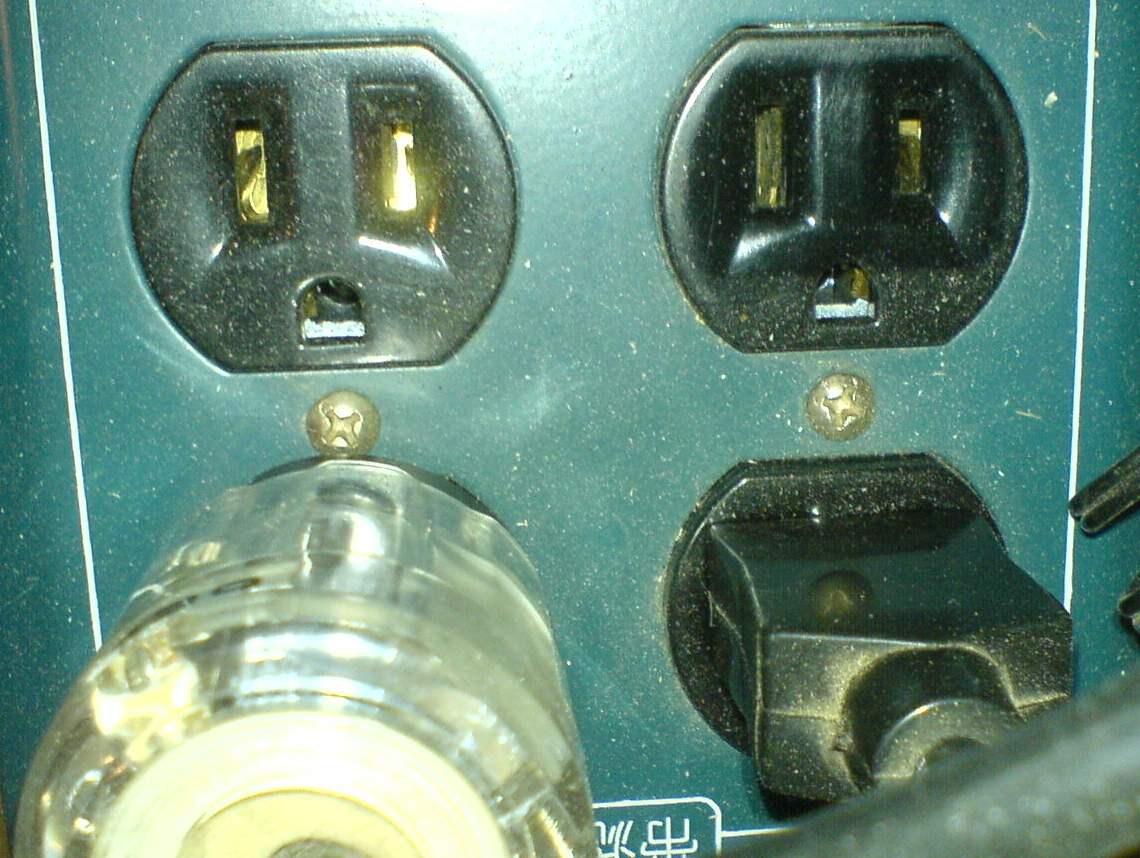

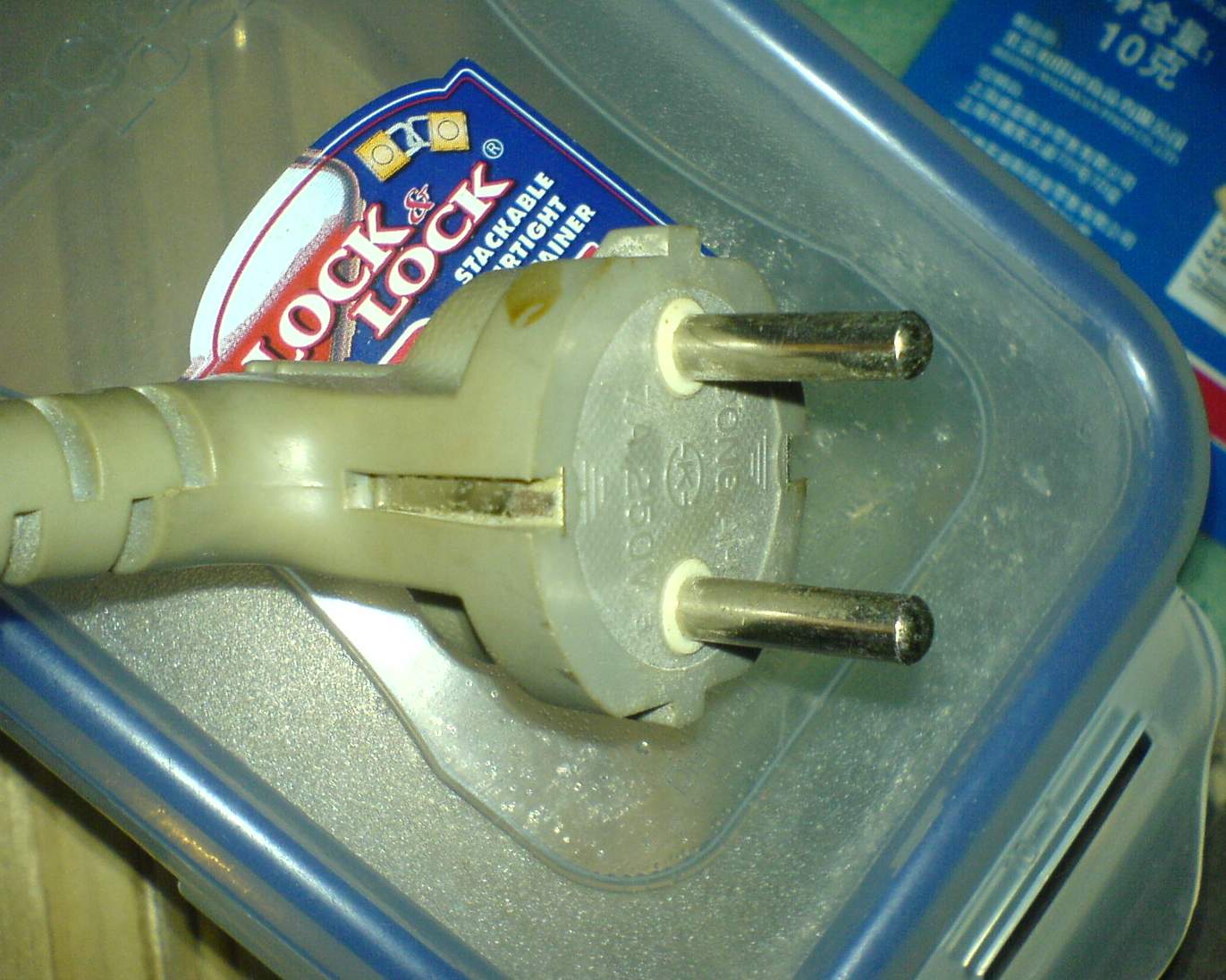

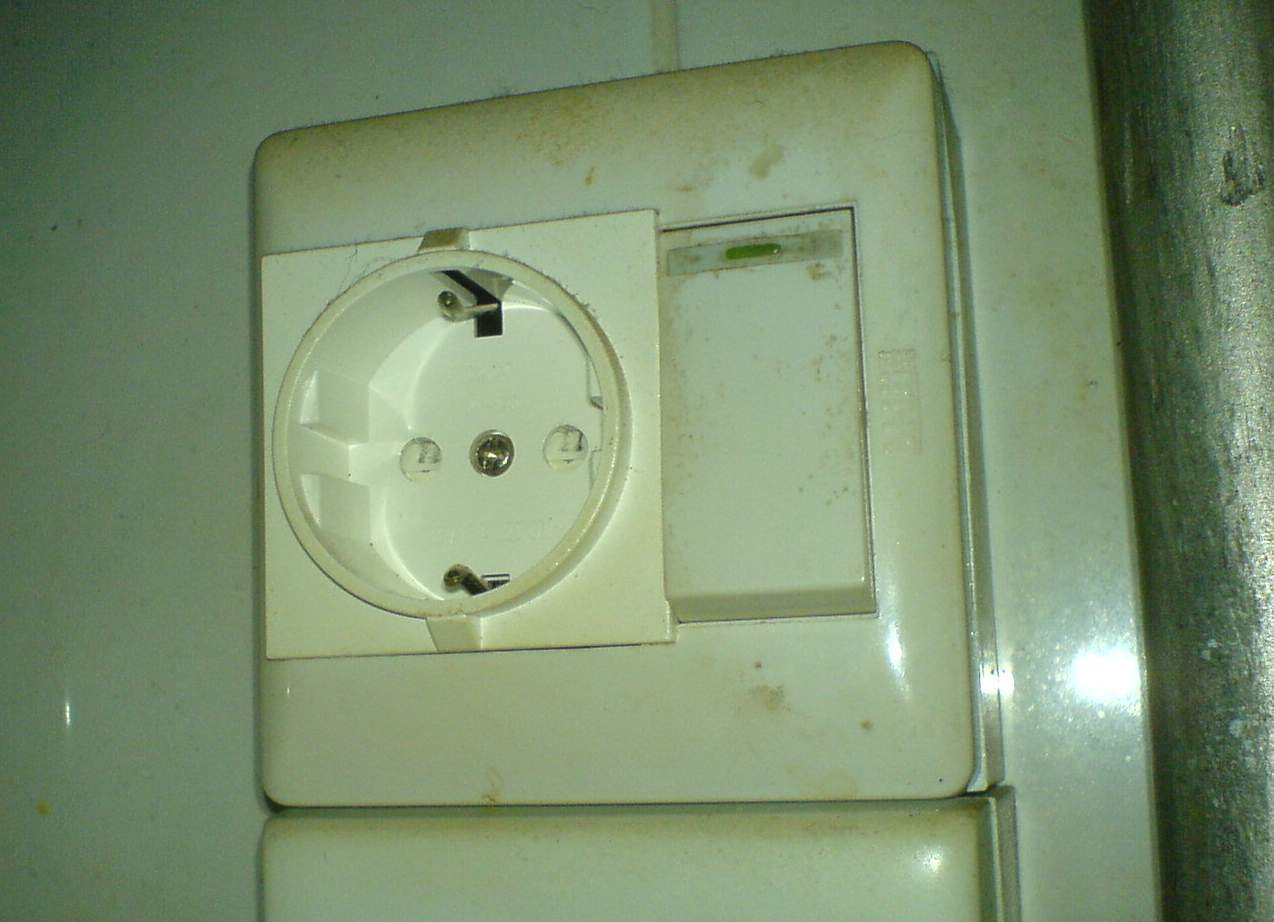

看看我的插头插座

油漆作

修电机的下线工艺不能和生产线的工艺比，改装的绝对的不达标，如果是机器烧毁了还可以考虑重绕，否则是得不偿失。反正我是不会将好好的线圈拆下重绕的。

向木头致敬

能发个电路图来嘛？

油漆作

明天白天吧，具体要什么的图？

xxx

为图方便  我的110V工具插头突起的部份 全让我用角磨磨平了(角磨机的除外 自磨自磨不了啊)   改220V 的难度好象不小 还是分开干活算了

gzf2008

一般都是从绕锭子线圈（圈数加一倍线经减少一半）　建议不要改　改后输出功力和过载能力都明显下降　当然有能力改转子的出外（改后主要是校转子平衡　不然噪音和震动都会加大）　还有带调速的最好不要改　

peleepei

佩服啊..............

flyskysky

好像就是这位兄弟的台锯烧掉了，估计就是这个原因了！
# J! ]( z/ E- F( T4 E插头千万万千不能改呀！

向木头致敬

好一点的，

油漆作

可控硅具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。先给你介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。此电路最高能调到接近220V，先不要急用于120V的木工工具，需要把电位器串一个等值电阻才行。有些知识一下告诉你恐怕接受不了，等你有了一定基础再说。实验制作中一定要注意安全！

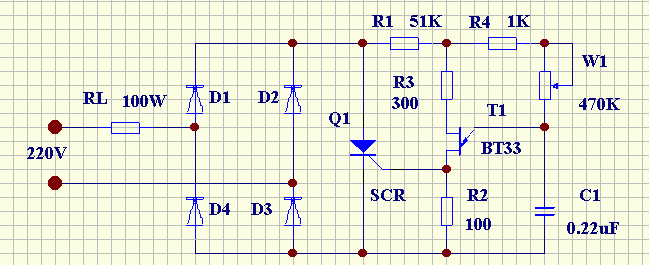

2 n: ~: v( k: I- t1：电路原理：电路图如下


可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如图所示。 从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极， 使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
2 a/ ^; l( ~- W" v$ `8 r2：元器件选择
　　调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。如果想要增大控制负载的功率，可换大功率的可控硅。

[ 本帖最后由 油漆作 于 2008-5-28 19:53 编辑 ]

油漆作

有了基础再做下边的：
