雕刻机侧撞开榫眼

游侠看花

不错的方法，值得学习！！！！

victory313

这个方法我也想过，不过我设想是工件夹持靠两个固定在底板上的直立柱而不是平台，这样就能解决开榫头和斜榫眼的问题

huiguocai

1、由于是人工控制，可以看出榫眼并不十分精确。建议可以试试在雕刻机的滑轨上加限位，来限定雕刻机的移动范围。
2、榫眼的长度（横）你可以靠雕刻机滑动来决定，那宽度呢，如果不是铣刀的直径时你怎么做？榫眼的纵向位置你如何确定呢？看你的图，好像是靠改变下面固定台面的高度，对吗？
: ]9 b& l+ k. J. L  q  ?( r4 g7 u$ B3、现在还不明白你榫头怎么做。我能想到的是机器加人工结合。

zyzv730

edward_coke 发表于 2013-3-29 23:35
简直是伟大的发明，可以申请专利了，你不申请，我就抢先了。。。。哈哈。。。到时候有公司几十万要买我的专 ...

有定位的，现在只是用F夹固定，正在改进，提前发出来是想听听大家的意见。

zyzv730

单晶体 发表于 2013-3-30 00:35
说真的，感觉側装比倒装用起来更方便，深浅可以在放件台装个靠山来调解，升降可以装个光轴来控制

& g) v* B6 }2 `  o2 f$ k4 J深浅可以加靠山，高低用光轴就要加高工件平台，体积变大，增加制作困难，这样方便一些也不是经常调整高度，开榫眼是批量的

狼天天

不错，不过这种抽屉导轨滑到末端会有偏向，所以最好只滑出一半轨道以内。

zyzv730

tcl2010 发表于 2013-3-30 00:39
4 q( _3 @' G% T" _1 v4 b( L开榫头怎么搞？

等两天在上传照片，现在想听听大家的意见

zyzv730

木景 发表于 2013-3-30 00:42
这个真不错，楼主怎么解决滑轨粘上锯末的问题的？抽屉滑道一黏上锯末就不太好用了啊

看加吸尘装置能不能解决，不行就换光轴吧？

zyzv730

gztv008 发表于 2013-3-30 00:54
若果有榫头的图片就好了，能否吻合。

: d1 h/ m+ @) X6 d7 Y) a4 s' q正在试验好了在传照片吧？还没有定型，想听听大家的意见。

zyzv730

victory313 发表于 2013-3-30 07:46
0 @  h0 D% R* {0 }这个方法我也想过，不过我设想是工件夹持靠两个固定在底板上的直立柱而不是平台，这样就能解决开榫头和斜榫 ...

用平台比直柱要稳定一些，平台比较大斜眼可以在平台上定好斜度。

zyzv730

huiguocai 发表于 2013-3-30 07:51
1、由于是人工控制，可以看出榫眼并不十分精确。建议可以试试在雕刻机的滑轨上加限位，来限定雕刻机的移动范 ...

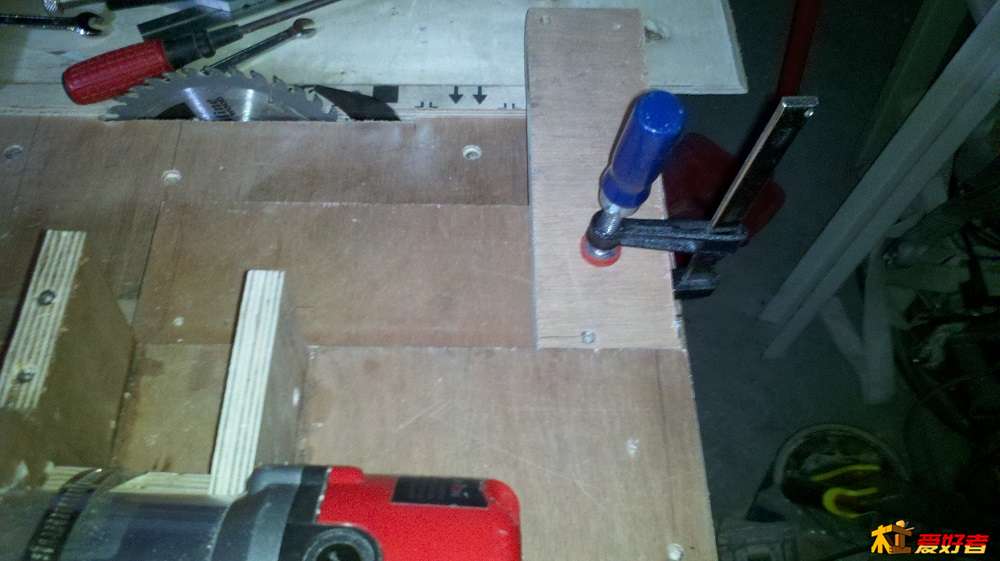

; `0 l$ G5 F7 F  Q' A+ [# J1.有限位的右边是滑轨的尽头，左边现在用的是F夹夹木板，看照片吧
8 g9 i0 \5 ~& i, o2.是固定的直刀，不行就开双榫。
3.榫头正在研究

zyzv730

狼天天 发表于 2013-3-30 08:15
9 c0 C2 N, O: k- C4 b不错，不过这种抽屉导轨滑到末端会有偏向，所以最好只滑出一半轨道以内。

一般榫眼不会超过10公分吧？所以不会下沉的。

雨中@漫步

不错希望看到改进后照片

ed2011

很好的方法，有創意!:)

山谷木人

楼主的创意实在太好了，对我们大家思维是个启迪，很多人都想抢先注册专利了！
* T/ p/ |7 M! h9 d1 j就楼上几位坛友提出的问题的确存在：
. R  E% p1 S$ I) S, O1.滑道防尘处理    我建议把滑道翻过来用会好些，也可借助吸尘设备。
, n% S* `1 D* a. z, Q8 L$ H" l! e2.工件尺寸的准确性   因为动力设备是固定在移动的抽屉三折导轨，它有一定的间隙，机器运转时会产生很大震动，稳定性一定不好，会影响到工件的精确度。建议把雕刻机固定在一定高度的支架平台上，工件部分设为行走（顺序自下而上：高度、横、顺这样设计可以代替台钻）部分，准确度会大大提高的。高度调整面上，俩个横向导轨中，左右两侧（一面为固定档、另一面为活动档也可）均设一个活动档，它的固定装置（快速锁夹）。直接锁在高度的台面两侧边缘。欢迎大家多提宝贵意见议，我会做具体的设计解答。
