DIY --- 营地灯

[复制链接]
发表于 2013-3-29 13:33:26 | 显示全部楼层 |阅读模式
两节五号磷酸铁锂电池串连供电,可以连续支持6小时以上
; X$ m& ?. C9 Z2 L" c7 r通过kis-3r33s模块降压成3.3V驱动7只5mm草帽头LED照明9 K/ m2 _4 O+ x+ [( x9 P
kis-3r33s模块是转换效率非常高、廉价的电子DIY利器/ M! I9 @' ]- c, f  z+ E
对其改造可以做成可变降压电路、可变升压电路、恒流电路、恒流恒压电路、等等& w" e" X( B" x
前几年网上kis-3r33s模块价格在一元左右- k# I( M  O. j& X+ j
) ?4 K) S" @; _8 U' K! q) [# E
磷酸铁锂电池比较泼辣,过放电也不至于损坏
( k9 W* K% |7 T* _$ [) L+ U我一直使用品力牌5号铁锂电池7 u5 i/ }# n+ |6 m9 L
电池外皮材质不好,早就怀了,后来我自己重新封装3 p1 P3 e5 C. b' |7 d
电池容量虚标,实际只有500mAH,不过挺耐用
4 K5 ?9 {+ ^1 c9 e' O9 k$ S
5 H; p- C8 w) v# B1 G材  料:冰棍筷子、乳白胶、小木方、小木条、电子元器件、等& |; w, D. c& k7 u5 |
拍摄相机:佳能SX40、松下LX5
3 X( D: ^" j/ C3 c
$ E: \; e; k/ c$ T8 c+ M  c3 o% s* z# ]: {+ I" c1 ^

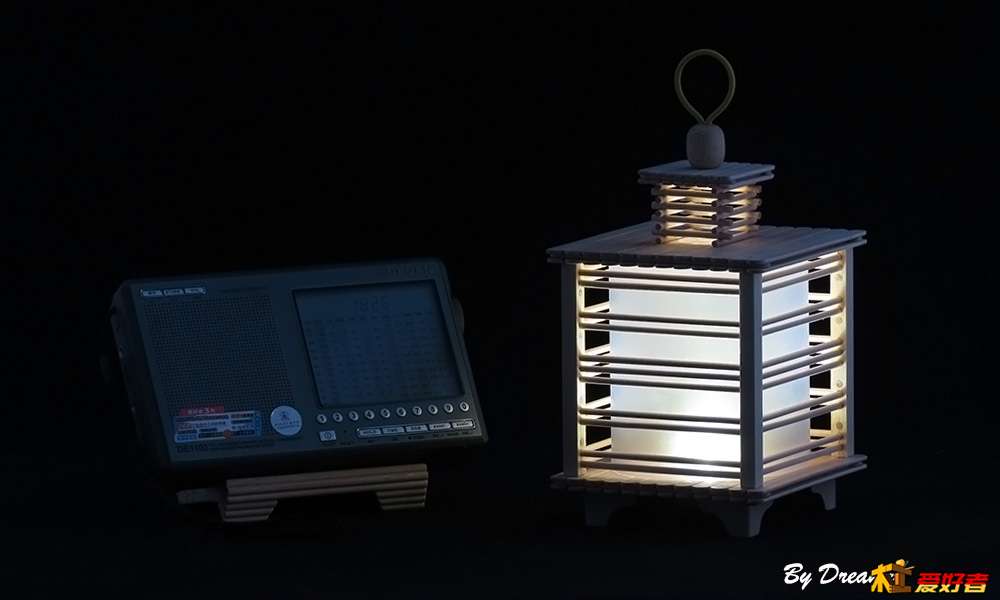

1、夜灯、晚间听收音机照明等用途  S# j6 E  a9 h* E( ~
! t; E7 G4 x7 H* I9 c- |
$ D" W: y$ M! \( r4 k0 W3 G 2-SXB_6439.jpg ' ?# T; {# b1 m" f

1 Z+ P( o4 K0 q. X! u% J; T8 D/ E$ B. y! ?/ @
2、详细结构图
. p; Z/ P: T; q. c: ~ 3-P1020336.jpg
: x' ~- N2 n# Z3 K. k3 \  T9 `. b5 F2 }; i5 |4 D

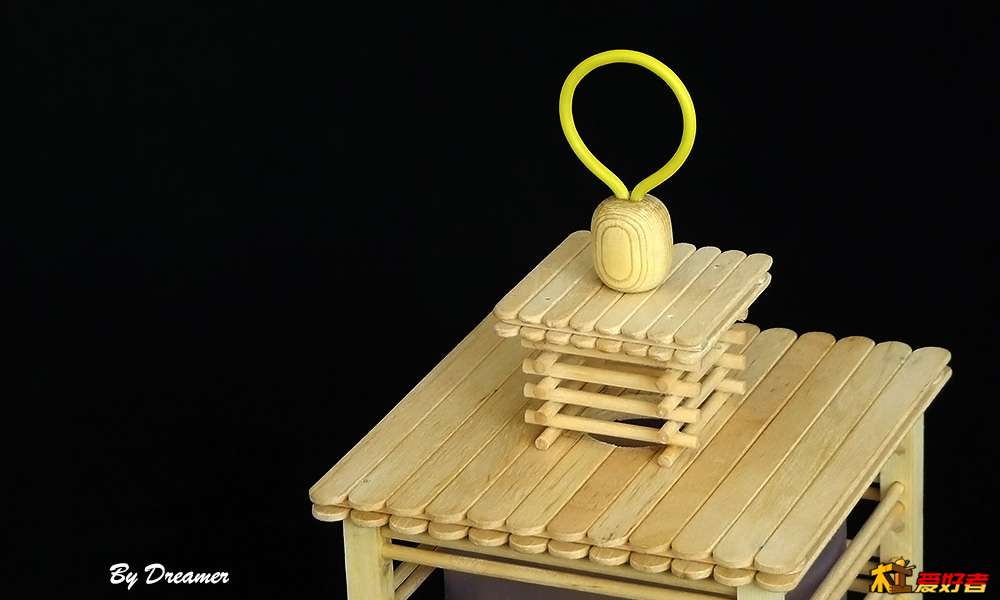

4-P1020314.jpg 4 A6 v1 H- N  b

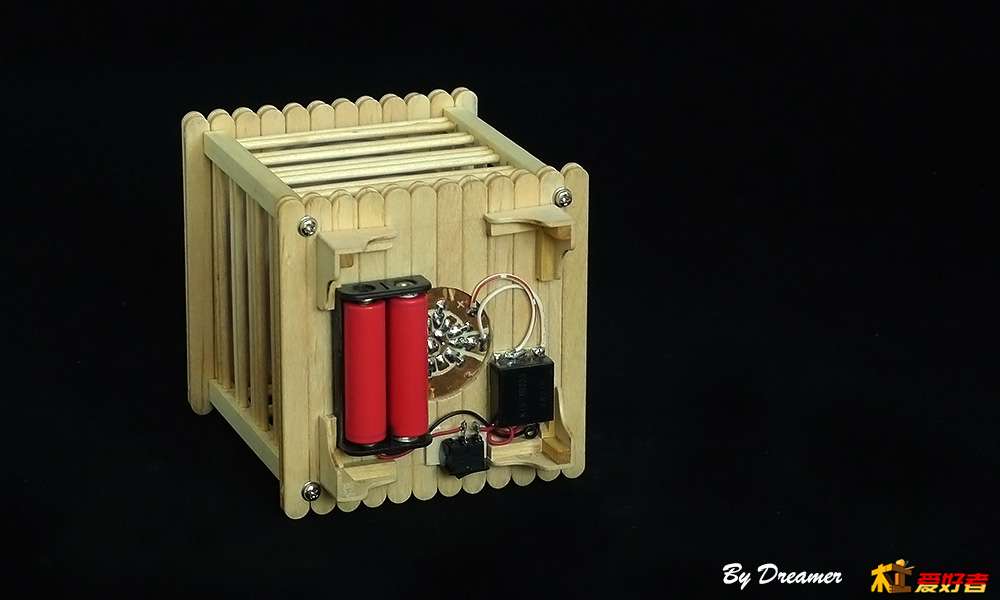

3 E2 L5 R2 e9 N! _ 5-P1020340.jpg
& \# M$ E) M3 I" p6 C. y

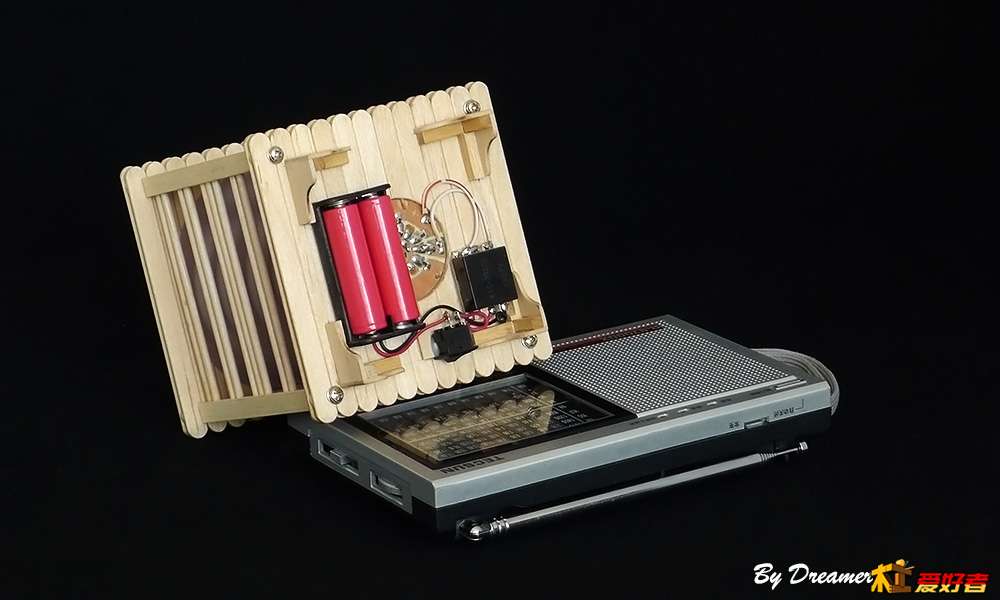

2 [  ^% y- a9 n6 c 6-P1020331.jpg ! d2 Y3 f7 e) U4 y  F4 E

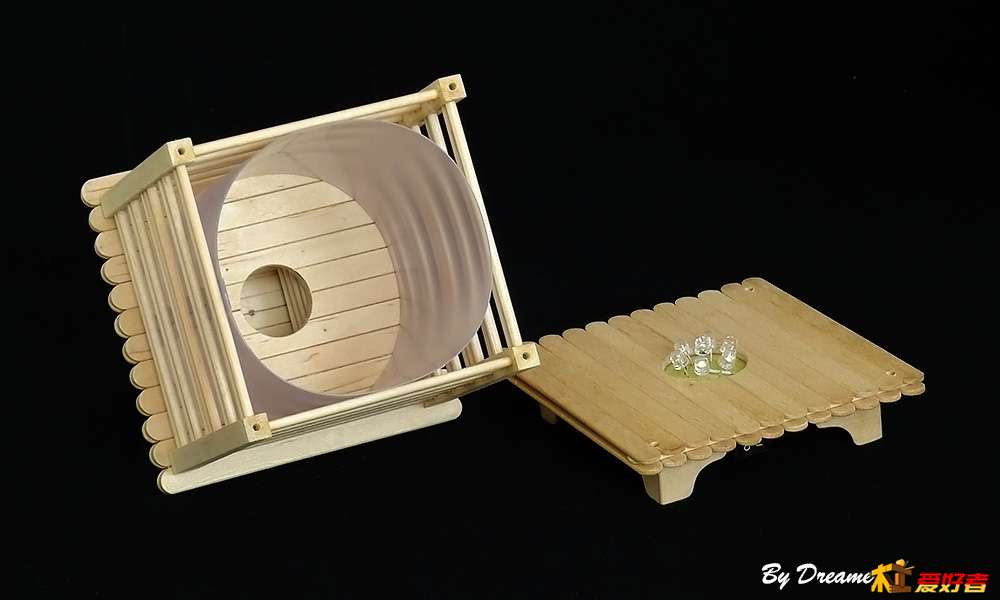

3 w( |  V8 H0 r6 i" }6 l( C# B4 x( b 7-P1020323.jpg
: k1 _! g) v- z& C$ y3 n, d) C5 A

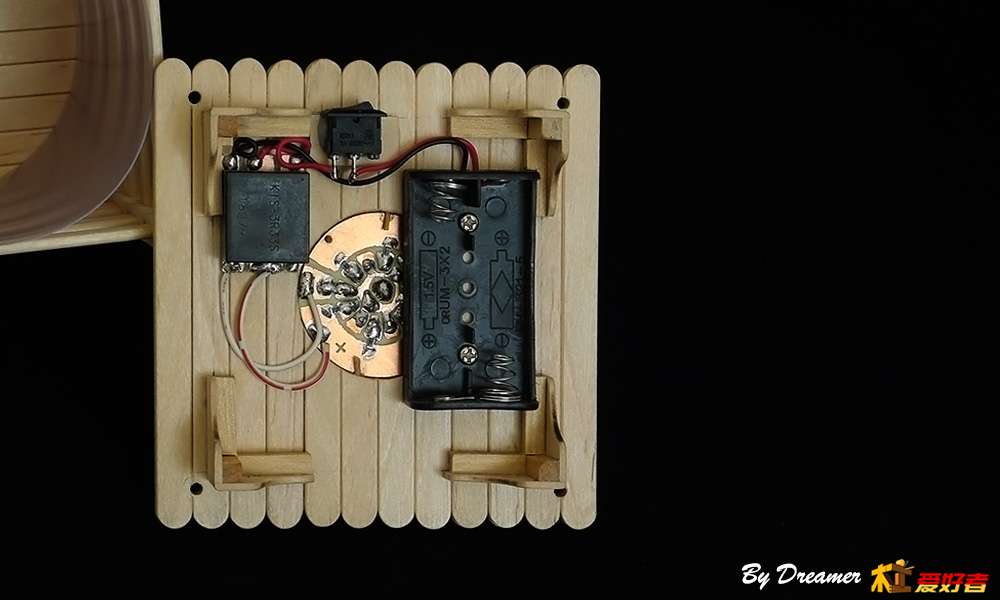

' Z3 c1 B- O1 Q. W 8-P1020328.jpg
0 S. G! Q/ b! |, g# f8 a0 x1 I& @& i
* I$ b8 a5 A- Q. d" @( Q0 w5 O# p

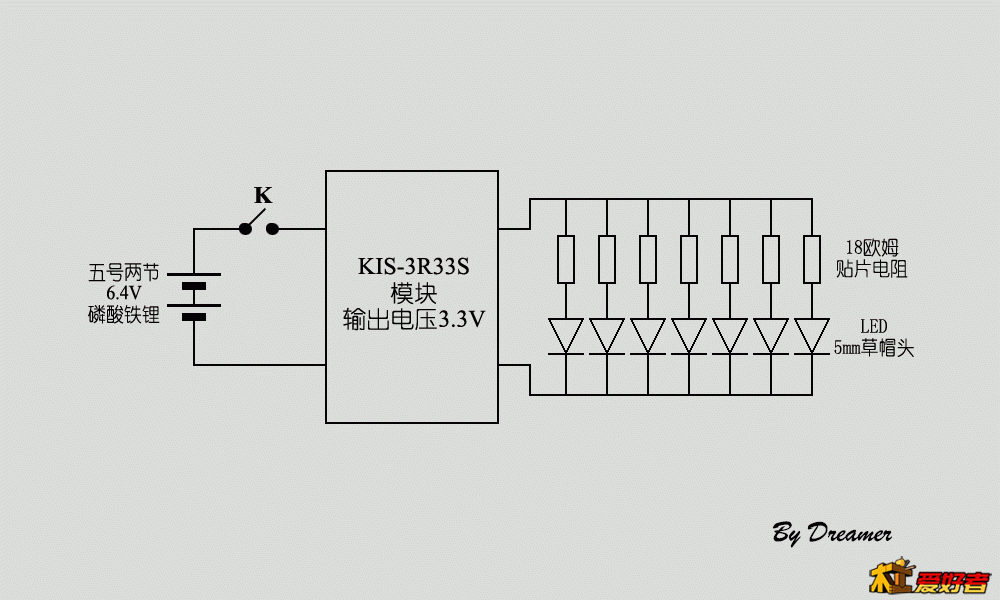

3、电路图6 Q7 l4 s2 Z0 C
回复

使用道具 举报

发表于 2013-3-29 15:59:03 | 显示全部楼层
这灯做的真好,虽然材料简单,但出来的效果挺不错的,而且挺节能哦。
回复 支持 反对

使用道具 举报

发表于 2013-3-29 16:58:01 | 显示全部楼层
灯做的真不错,可惜电路看不懂
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-3-31 08:26:28 | 显示全部楼层
燊燊不息 发表于 2013-3-29 15:59
- Q9 P6 S# J! r# R$ d/ V这灯做的真好,虽然材料简单,但出来的效果挺不错的,而且挺节能哦。
6 b& q$ u6 n9 T- V5 J
谢谢鼓励!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-3-31 08:31:16 | 显示全部楼层
寒松 发表于 2013-3-29 16:58
% n: }$ k; ~' ~5 `! |' `$ [% N灯做的真不错,可惜电路看不懂
" v2 r0 M2 c" l+ U9 W/ X
谢谢,电路很简单、不难理解
回复 支持 反对

使用道具 举报

发表于 2013-3-31 17:26:40 | 显示全部楼层
一看还以为是浅蓝头,重新穿的衣服?
. v' E& {# I7 m" M3R33还真是万能模块
6 W! d% \$ d5 e手工真好。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-3-31 18:06:31 | 显示全部楼层
幸、 发表于 2013-3-31 17:26
  O  R/ p* O* e1 U一看还以为是浅蓝头,重新穿的衣服?
1 }) n+ r# |8 M6 X' K% K3R33还真是万能模块
# o/ i  O' a# y4 n! [# f; ]0 Z手工真好。
& }% F3 ^' Y3 _; z. P: n
3R33的确是万能模块,价钱便宜,我买时每块9毛钱
