车载工作台和光轴曲线锯滑轨----为了俺行走中的木工房！

yt_cn

真是一个大胆的想法和实践。再验证一下，多次使用对汽车电瓶会不会有损害。

左手.无痕

设计的非常不错，再折腾几次，就成了小型移动木工房了。相比你的初衷，那车积点碳、换个电瓶什么的，确实没什么考虑的，有时去修车，都还可能怠速比这个时间长。

zxg5891

说实话,你是真的木工爱好者。我一百多平方的木工房 ,10天去不了一次!

Chihuo2098

Chihuo2098 发表于 2013-3-18 02:08
其实有那种小功率发电机的，700W 1000W左右的都有，比你这开着汽车发动机还是要好用，那个体积也不大

" ]5 f. E- s8 w4 ?& e4 K+ K另外 ...

! O/ k9 y/ g$ ]http://www.bosch-professional.com/gb/en/gst-140-ce-27296-ocs-p/

- a& n0 ?. E" x$ X视频自己看吧，应该是跟导轨锯通用的那种轨道

小书房

Chihuo2098 发表于 2013-3-19 17:55
2 }5 j1 e& L5 B/ p$ F$ P  ?  _' Ehttp://www.bosch-professional.com/gb/en/gst-140-ce-27296-ocs-p/
5 X! B, R2 H0 e* y$ w8 X/ `) D
% M5 L. u2 Q- j! L$ a; U% h视频自己看吧，应该是跟导轨锯通用的 ...

* U4 w' ]& v$ W5 s* a; |9 e4 L3 E看到了，他这个不是锯身的底座扣在轨道上，而是附件靠山的底座扣在轨道上。精确度要逊色于俺用的办法。

和和木木

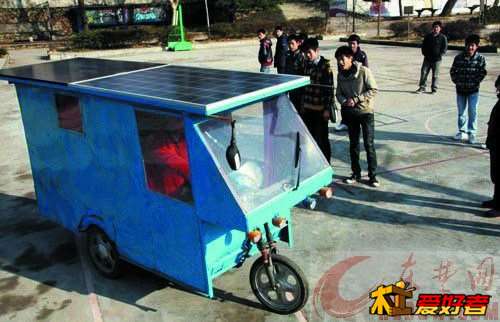

8 D+ h' I1 d( [7 V* k! [  p用电动车电池也可以啊，一组48V，不过不知道北京能不能骑电动车。再在汽车车顶上装上这种太阳能电池板，有太阳就出去，绝对环保。
3 f7 Q( |2 j4 I: {
( {* @# V" E) D$ J! y

小书房

和和木木 发表于 2013-3-19 19:54
' E* h- F9 {1 R( M% p用电动车电池也可以啊，一组48V，不过不知道北京能不能骑电动车。再在汽车车顶上装上这种太阳能电池板，有太 ...

! E! s5 I2 a5 W是的，电池是在这个方案之前我一直思考的方式，就在几乎决定的时候，了解到一位网友关于曲线锯取代电圆锯的思路，权衡斟酌后，最后选择了“逆变器+曲线锯”的方案。

相比之下，使用电池的缺点是：1）充电工具比插电的工具要贵出不少，这样方案下，以后再增加其他工具也会承担较贵的价格；2）一般够劲的电工工具18V，而一般电池大多12v、24v、48V，如果要储备18V电池则还需要另外定制，汽车电瓶是一种很方便的随车设施，如果可以用将是天然的优选方案，也因为电压问题而用不上；3）18V电圆锯中合适品质、价位的电圆锯选择范围很小。   而我现在用的逆变器方案，只增加了一个小盒子，常年扔在车上，除了木工其他用途用电也一样方便的。而且还可以让我原来投资的修边机也可以起死回生地用起来。
& `6 K! H8 X) V- V- P% P
7 U$ ?& O( y/ V* k3 [$ F$ F! `我很看好电池技术的潜力，如果今后电池技术进一步发展了，我也有可能再选择一把充电电圆锯的。

Chihuo2098

- I+ U( E/ Q9 ^' ]

小书房 发表于 2013-3-19 18:39 [url=forum.php?mod=redirect&goto=findpost&pid=3104607&ptid=182601][/url]
看到了，他这个不是锯身的底座扣在轨道上，而是附件靠山的底座扣在轨道上。精确度要逊色于俺用的办法。

都曲线锯了也不差这点精度,这种轨道有个好处就是可以几段拼起来很长

! D! M8 l7 C, ~3 ^5 [. \, c) \另外又查了下小功率的发电机，是可以用电动工具的，我查的JCB一款850W的，有评论说500W电锤、450W曲线锯没问题，960W的角磨机还用了两分钟，应该足够强了。当然也有人说这个有点吵，油耗高。

一般这种小发电机一箱油4L左右可以用四五个小时吧，对付你这个需求应该足够了。非要追求极限的小体积那就没办法了

小书房

Chihuo2098 发表于 2013-3-19 20:23 [url=forum.php?mod=redirect&goto=findpost&pid=3104938&ptid=182601][/url]
都曲线锯了也不差这点精度,这种轨道有个好处就是可以几段拼起来很长
4 H# ?& Z# s! o' L) O0 ?
另外又查了下小功率的发电机，是可以 ...

曲线锯只是这个轨道可使用的工具之一，电圆锯、修边机，，，都是可以用的。

其实说精度并不是想说的重点，主要的问题是视频中的轨道和靠山，如果查一下价格应该不菲，而且我觉得国内不是很容易买到的。现在光轴的价格已经很亲民了，而且运行顺畅、精度高，对DIYer很值得考虑。

8 K5 b+ w/ o! E3 J7 A发电机因为体积问题被否决，我考虑的不是很深入。
3 _! V, b8 N3 X( q& B
动不动350*400*500的体积，塞后备箱受不了的。这个体积对于家庭轿车真的是太大了。

Chihuo2098

小书房 发表于 2013-3-19 22:25
* G! W1 ~( ]. a; S$ f曲线锯只是这个轨道可使用的工具之一，电圆锯、修边机，，，都是可以用的。
+ \% s% u0 }6 E8 n, O
其实说精度并不是想说的重点 ...

你说的这几个工具，博世的轨道貌似也都通用的……他家的轨道貌似是品牌里最便宜的了，我记得有人说过这种铝的轨道是有寿命的，估计是重度用户，一般人应该不用担心。

小电机三围W 35cm x D 31cm x H 32cm都在35cm以内，差不多比你说的尺寸小一半了，也就差不多一个纯净水桶那么大小。当然比逆变器一个巴掌大的体积还是大多了。

小书房

Chihuo2098 发表于 2013-3-20 02:52
$ y0 T. X- h8 j# ]+ u: `你说的这几个工具，博世的轨道貌似也都通用的……他家的轨道貌似是品牌里最便宜的了，我记得有人说过这种 ...

那个视频中的轨道结构决定了和吴新的那种轨道不同，视频中的轨道扣住的是靠山的底座，然后通过一根细杆与曲线锯相连，刚性应该很弱。或许用在精度要求高的电圆锯上是另外的配合结构吧。

发电机如果350mm见方的体积还是可以考虑的，只是我翻的淘宝上前几页的发电机没发现这么小的。如果真要选发电机，我肯定要选2000W以上的，因为会考虑赋予它更多的用途。

Chihuo2098

小书房 发表于 2013-3-20 08:23
那个视频中的轨道结构决定了和吴新的那种轨道不同，视频中的轨道扣住的是靠山的底座，然后通过一根细杆与 ...

轨道好像是festool最先搞的，牧田的轨道跟festool完全一样可以互换使用
; a& E/ C& A( j* |* W博世跟上面两家的不同，他家轨道除了可以用自己的机器也可以用上面两家的机器；但是那两家的机器好像用不了他的轨道，我记得有人好像稍微改下也可以用的，因为博世的轨道要便宜多了
5 r! H* w4 Z) G* ]7 z) f& m得伟的轨道跟别人的都不一样，只能用自己家机器
& `: i# M: O' N$ u, T
这种铝板的轨道最先就是用在导轨锯的，因为导轨锯的锯片完全在底板侧面所以你可以看到机器整个底板嵌入轨道滑动；曲线锯和雕刻机的锯/刀是在底板中间的，注定了必须使用第三方的滑块类装置把机器固定在轨道一侧使用。

( [, q: d) S* z1 m, [+ R吴新的导轨跟上面我说的那几家轨道没有本质区别，理论上你这种应用是完全没问题的，具体就是得看需要配合什么类型底板滑动
; @. `, Q* l% E% o/ |; N. h7 C! \4 s' a
8 E; ^! a1 |( ^$ I
2000W级别的电机选择就更多了，本田一款Eu20i三围 510 290 425比你说那个尺寸稍大而且才21kg看上去已经很小巧了，但是价格太高了，国内估计还有很多类似产品，体积重量估计都要大些了，长期放后备箱估计不现实。

gztv008

楼主的设计我也想过，你是在非常平滑的面上使用光轴，一般的集成板应该没有问题，但是在原木上估计会有问题，因为原木表面没有集成材平整，会有翘，枝节。
$ n8 p) `6 g  C4 y& \/ W  @  T6 L" ]# V

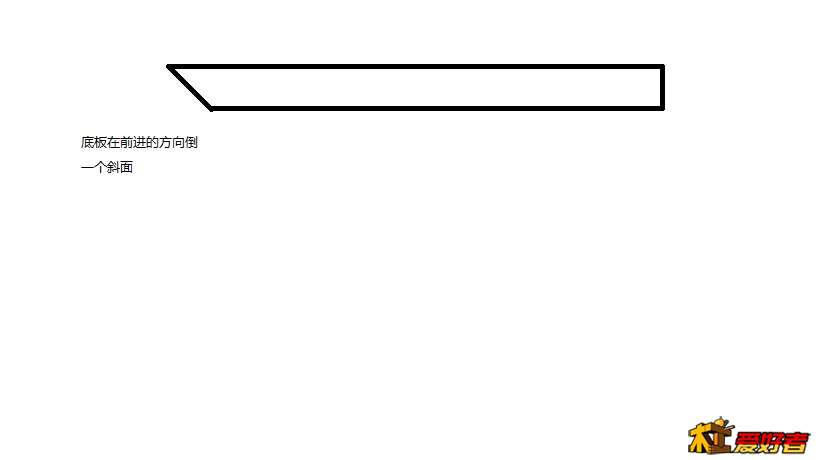

或者在锯的底板上倒个斜边，在前进方向遇到起伏也不会卡住。

小书房

gztv008 发表于 2013-3-21 10:55
. `% r  N' q) [- m: z& X6 q楼主的设计我也想过，你是在非常平滑的面上使用光轴，一般的集成板应该没有问题，但是在原木上估计会有问题 ...

恩，是在平滑的平面上。如果是不平整的面，就把底板卸掉（5mm的底板毕竟会牺牲切割深度）

gztv008

小书房 发表于 2013-3-21 11:43
恩，是在平滑的平面上。如果是不平整的面，就把底板卸掉（5mm的底板毕竟会牺牲切割深度）

% h. G# r9 @/ U

我的意思如图，
