也做圆榫定位器

诚实营营 · 发表于 2008-5-18 09:44:44

原帖由老索于 2008-5-17 21:59 发表 0 |$ B( l# L, r, f* w1 o9 P
看了楼主的图，说实话，感觉相当不错了，一个对木工工具不懂的人，根据大家的描述加上照片，就能做出来，确实不错！这个DIY不比我那个从厂家定做的差。那个6mm的真想要一个呀" /> " />
" G+ N3 `; |* a
1 B1 x7 o- |, X( B8 g: c/ P$ H 感觉使用过程中， ...

我在考虑把中心调节和夹紧机构放在一起只是还在设计阶段需要数据不知道各位有什么高招??

诚实营营 · 发表于 2008-5-18 09:46:21

原帖由 bedbug 于 2008-5-17 18:56 发表

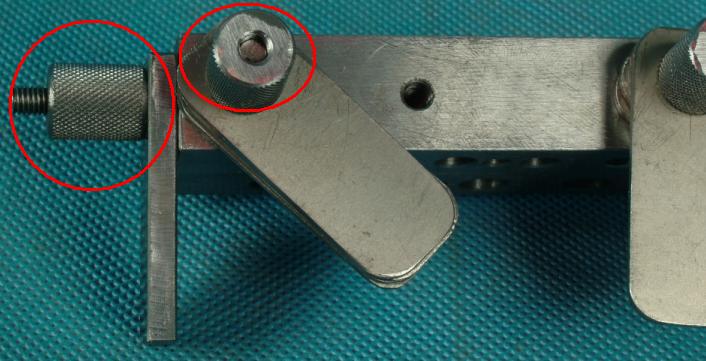

) G8 i7 e7 {- \0 t$ o; D' E- h' m( ]做得很漂亮啊！" /> 滚花螺母是自己加工的吗？

当然是自己加工的

诚实营营 · 发表于 2008-5-18 09:54:39

原帖由 超级笨牛 于 2008-5-18 00:11 发表 - x6 _6 Z" W  ~5 w* x
唉！！9 `: E: x  W% p

0 r2 O( l+ a* R7 Z- ?& X' J  O! f- ]没看清就发言！！0 T% |# {0 b/ Z- B1 h

6 M- Z# G0 N7 z' ~/ {" |5 {( Q我的说法老汉口没能领会。
; q( n" E+ T& u  N8 u; [6 ~7 t
( e, A7 y/ z& A4 J7 }+ S* _诚实经营。你应该懂啊？！1 f# {* L' Z8 D5 G6 X4 {0 H

. a5 ?8 h& p9 w# u" l. e我的意思就是利用现在的机体。将孔扩大另外做6、8、10的村套镶嵌进去。采用动配合侧% X8 R% ~5 L7 v+ W( J0 N8 W* S/ ]" [
' g( i) }) X3 I7 p
面用定位螺钉定位。其实就是机械加 ...

您的意思我明白定位的主体不淬火中心加淬火圆圈可以互换一套上面就能实现6 8 10 3种孔的加工不过得外磨吧?? 这样增加了宽度如果超出了板子宽度对中心会费力我想把夹紧和中心调节放在一起这样就不用那么多夹了

诚实营营 · 发表于 2008-5-18 09:59:00

原帖由 超级笨牛 于 2008-5-18 00:11 发表
3 B" n/ ?) K5 A$ r/ B( y唉！！
# J4 g$ B; p, [5 q
; e3 o# T- i# `6 `" Y没看清就发言！！
' v# z8 B1 U: F; ~- {! d8 D7 z |1 g7 F# \" w) L
我的说法老汉口没能领会。
. G$ t+ c& B- K& Z. m2 t$ i8 }) R( ?7 k( |- g' i8 ^) z
诚实经营。你应该懂啊？！
' R+ y: Y! f" D, K X) k0 ~6 ]6 G H& U9 _) _
我的意思就是利用现在的机体。将孔扩大另外做6、8、10的村套镶嵌进去。采用动配合侧" ?. A6 H$ D# L

2 g& J+ g" {) a. o) g) u! I, n+ |5 ~面用定位螺钉定位。其实就是机械加 ...

但是功能越多工艺越复杂外观还要好有些东西就要上升了

peleepei · 发表于 2008-5-18 10:06:38

原帖由老索于 2008-5-17 21:59 发表
/ O, q; s! k1 e X9 a: p& O0 e看了楼主的图，说实话，感觉相当不错了，一个对木工工具不懂的人，根据大家的描述加上照片，就能做出来，确实不错！这个DIY不比我那个从厂家定做的差。那个6mm的真想要一个呀" /> " /> ' z! t3 l2 H/ }

. Y, R! {' y. b0 m+ E0 N 感觉使用过程中， ...

您要是用过我出售的老毛子3尖钻, 光是看一下你就知道奔驰和吉利的区别了.

诚实营营 · 发表于 2008-5-18 10:27:08

原帖由老索于 2008-5-17 21:59 发表 2 L9 E9 m! J/ U9 k
看了楼主的图，说实话，感觉相当不错了，一个对木工工具不懂的人，根据大家的描述加上照片，就能做出来，确实不错！这个DIY不比我那个从厂家定做的差。那个6mm的真想要一个呀" /> " /> 5 I- D) @( y& I4 U1 t

3 v% E6 `; @" S# i 感觉使用过程中， ...

钻头的问题大家似乎都愿意用3尖钻头 (自定心钻头)不过这种钻头的刃磨很需要工夫而且木料上打孔与金属不同(金属平面手工打孔没有定心会横向滚动木料会么???) 大家为什么不试一下机械钻头 ??

这样的切削前刃效率很高排屑更好

paulwwww · 发表于 2008-5-18 10:42:41

好东西，如果是要卖的话还是毛糙一点点，嘿嘿

老汉口1950 · 发表于 2008-5-18 11:34:16

[quote]原帖由 超级笨牛 于 2008-5-18 00:11 发表

唉！！

没看清就发言！！

我的说法老汉口没能领会。

诚实经营。你应该懂啊？！

我的意思就是利用现在的机体。将孔扩大另外做6、8、10的村套镶嵌进去。采用动配合侧

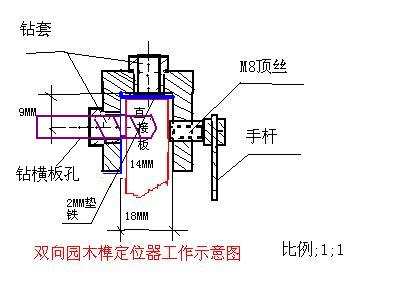

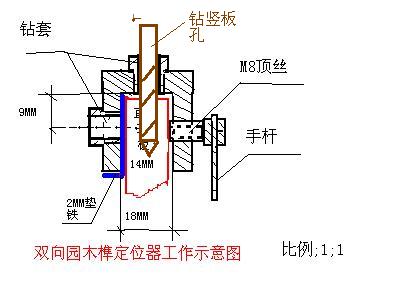

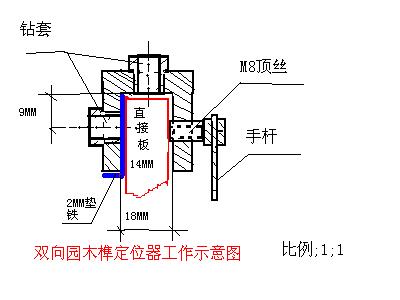

面用定位螺钉定位。其实就是机械加 ... [/quote]我画的图是本人设计构思主要真正改决定位问题镶套只是加工工艺问题目前的样品一手扶着定位器或用G F 夹 . 一手持电钻不便操作...但我不需要........又修改了进一步完善 [ 见图2 草图尺寸未定] 竖板 . 横板可同用一个定位器以板的中心线自定位 ,只要制作精确不存在园木榫错位问题
" G& k( e2 w+ B5 R" W. w 板厚18MM就不需垫铁

[ 本帖最后由老汉口1950 于 2008-5-21 17:08 编辑 ]

老索 · 发表于 2008-5-18 16:24:11

原帖由 peleepei 于 2008-5-18 10:06 发表 1 Z. p( u8 E; a5 }6 d x
8 V3 n% A; L& @( T% P9 Y
: p+ Q+ S1 `+ B" _ D& p+ B6 J- ~
您要是用过我出售的老毛子3尖钻, 光是看一下你就知道奔驰和吉利的区别了.

过两天还真要去你那里买一套，多少钱？我在百安居买的BOSCH的，没舍得用一直。

老汉口1950 · 发表于 2008-5-20 12:43:40

[quote]原帖由 诚实营营 于 2008-5-18 09:46 发表

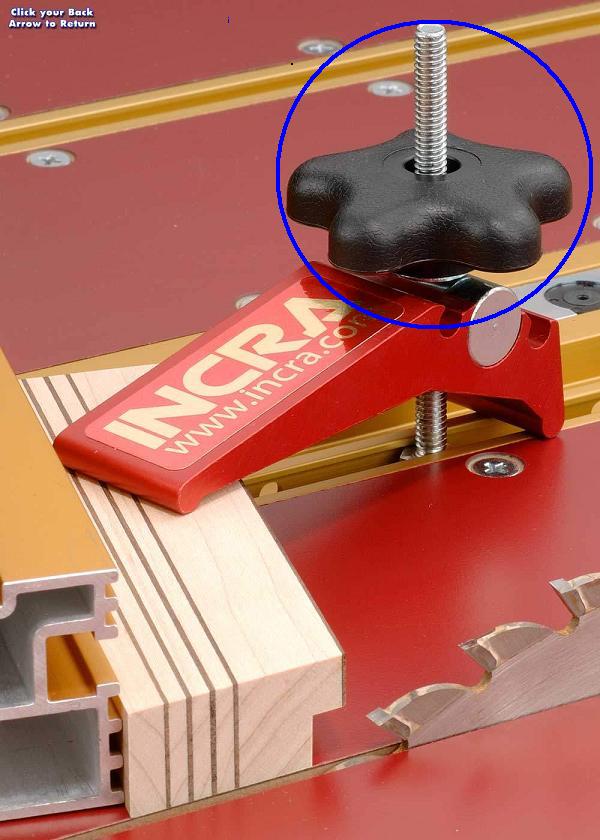

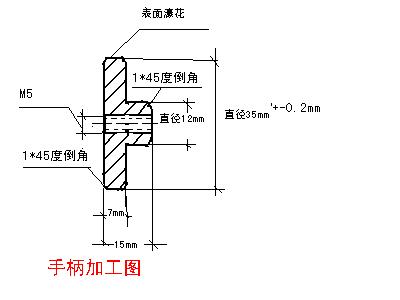

当然是自己加工的 [/quote应用这种手柄[借用太阳师付图标准件产品 [机电市场有售很便宜] ,易拧紧手不痛 LZ设计滚花镙母只适合机械 ,量具 ,衡具等微调之用紧固不适合需改进

[ 本帖最后由老汉口1950 于 2008-5-21 20:12 编辑 ]

老汉口1950 · 发表于 2008-5-20 15:44:20

原帖由 超级笨牛 于 2008-5-18 00:11 发表
7 B* o& w) D; K唉！！
# X5 R6 E* A  ?# P# X
$ D( m% g, T7 M9 D! Z没看清就发言！！" i: \5 b' K6 s! \% L0 X

) R$ n$ G# G, n! l我的说法老汉口没能领会。
) j" }+ K- w0 t& l% E" U4 f+ m' ^" ]! _7 c6 @* r0 a
诚实经营。你应该懂啊？！
7 T% A1 R% K7 N7 V, E2 T7 G# a& J% b$ s* m
我的意思就是利用现在的机体。将孔扩大另外做6、8、10的村套镶嵌进去。采用动配合侧9 {  U+ t1 z3 O8 B4 w, w

& n  f( |% B0 U/ |& b2 A& p) K1 ?面用定位螺钉定位。其实就是机械加 ...

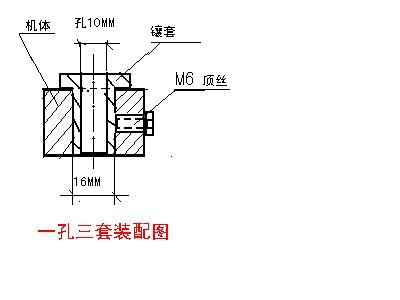

请看图

[ 本帖最后由老汉口1950 于 2008-5-20 19:45 编辑 ]

angyangwyj · 发表于 2008-7-3 18:16:20

好办法，就和铆铜管机一样，只加上中间用的孔就行了，一机多用，好!!!

木头棒锤 · 发表于 2012-5-6 18:44:05

半成品也使人大受启发。顶一个！
