（已找到适用的推杆了）大家帮忙设计个能自由升降床，有没有相关配件，要求请看贴。

jdjp · 发表于 2013-3-19 14:05:17

本帖最后由 jdjp 于 2013-3-19 14:14 编辑

IF.Q 发表于 2013-3-19 11:49 [url=forum.php?mod=redirect&goto=findpost&pid=3103541&ptid=182594][/url]* P: d4 X. t, r1 x
还是不明白30cm有什么用？假设本身高度50cm，加30cm 也只有80cm啊，趴在下边干什么啊？

你为什么假设50厘米？假设都不敢假设高点啊？真服了你！要是你假设2米，那还不用再升高了！太缺乏想像力了！
30厘米升高假如原来1.9米，再升个30厘米的话，姚明来我家都不碰头。
30厘米降低假如原来4.2米的话，再升个30厘米的话，里面都能长颈鹿了！你干嘛非要只给我假如50厘米呢？要真这样的话，你还好没假如只有一厘米，升个30厘米当踢脚线了！
呵呵，你真搞笑！没事跟你聊着玩！

IF.Q · 发表于 2013-3-19 15:31:33

jdjp 发表于 2013-3-19 14:05
. F6 K3 n! t( u h m你为什么假设50厘米？假设都不敢假设高点啊？真服了你！要是你假设2米，那还不用再升高了！太缺乏想像力了 ...

我以为你的目标是平时和正常高度的床一样，所以要升降。
如果已经有1.8了，上下床已经不方便了，何不直接做成2米算了。。
再者，大学宿舍里上边的床没有1.9米，下边的空间不也觉得挺好用的。

如果做升降，干脆做升降能力更牛的，不是更好用~~

jdjp · 发表于 2013-3-19 18:50:54

IF.Q 发表于 2013-3-19 15:31 % t9 p+ @# B x5 v2 \! Z0 G
我以为你的目标是平时和正常高度的床一样，所以要升降。* B6 }, Q" L7 G8 Y5 l: R9 ?
如果已经有1.8了，上下床已经不方便了，何不直接 ...

买不起大房，已不能再计较好不好用了，只要不碰头就行了，做两层是在向空要点使用面积，再做成上下升降的就是向空间再要点空间，能上下升30公分就是相当于房子高度又增高了30公分，做两层就相当于同一使用面积上又增加一倍使用率，这张床占用面积就算是3平方吧，按市场价，6000一平方，我就省下了18000元，这省下的钱做成这活动阁楼，按照我现在的成本计算，应该要花掉3000元，那我就赚了15000元了，再考虑一下折扣吧，应该是赚了一万元，只要不计较空间小了点，使用功能还是不变的，老划算了！

蓝色的约定 · 发表于 2013-3-19 18:59:10

本帖最后由蓝色的约定于 2013-3-19 19:16 编辑

不知道能看明白否，给一点小提议。希望对你有帮助。齿轮比自己控制就可以。

华为网盘附件：

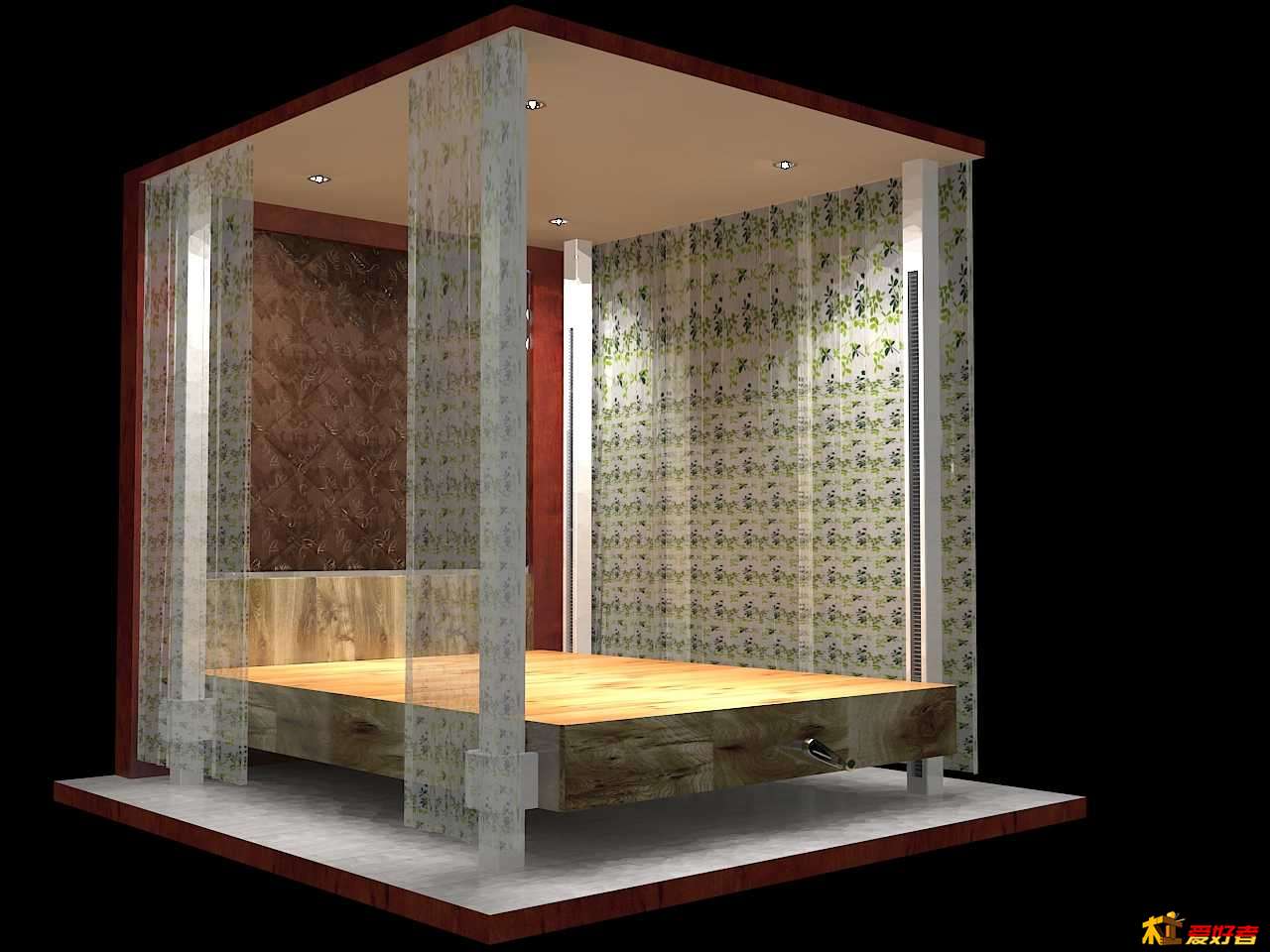

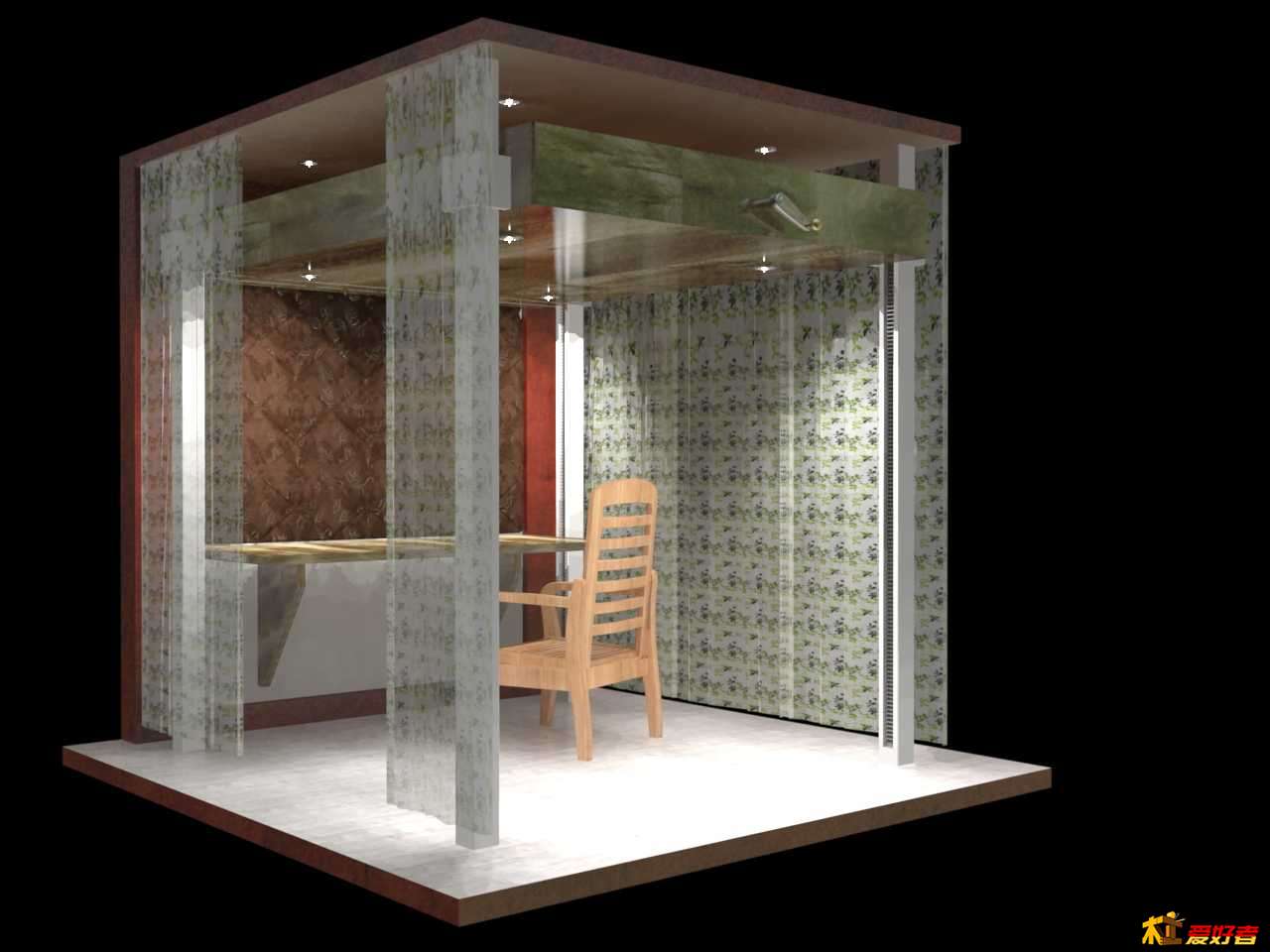

将摇臂向里边压入旋转并能得到你想移动的程度，放下压力摇臂弹回将锁死齿轮，固定床的高度。床头可以折叠成桌子。其他就没什么解释的了。

蓝色的约定 · 发表于 2013-3-19 19:04:13

本帖最后由蓝色的约定于 2013-3-19 19:12 编辑

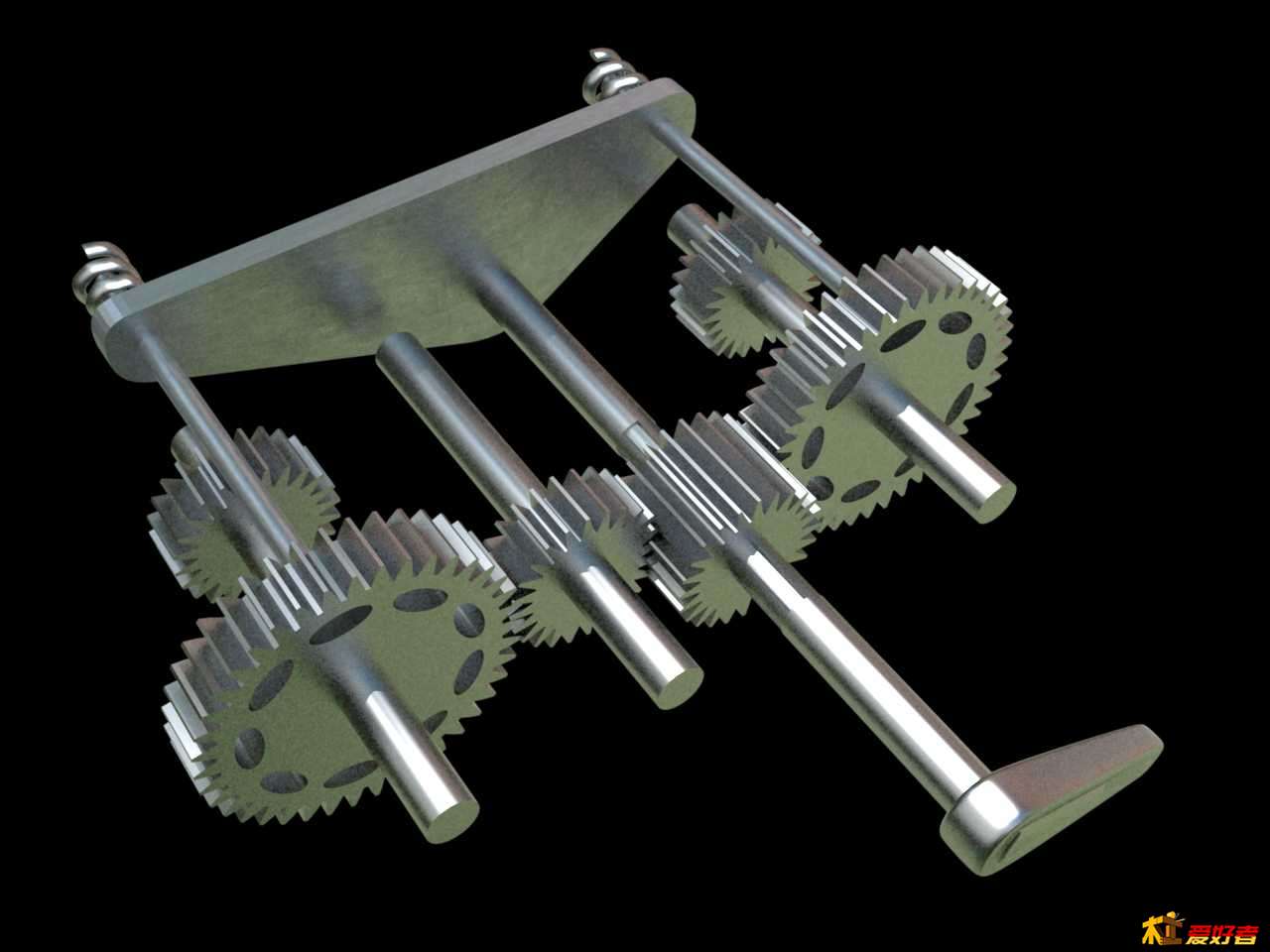

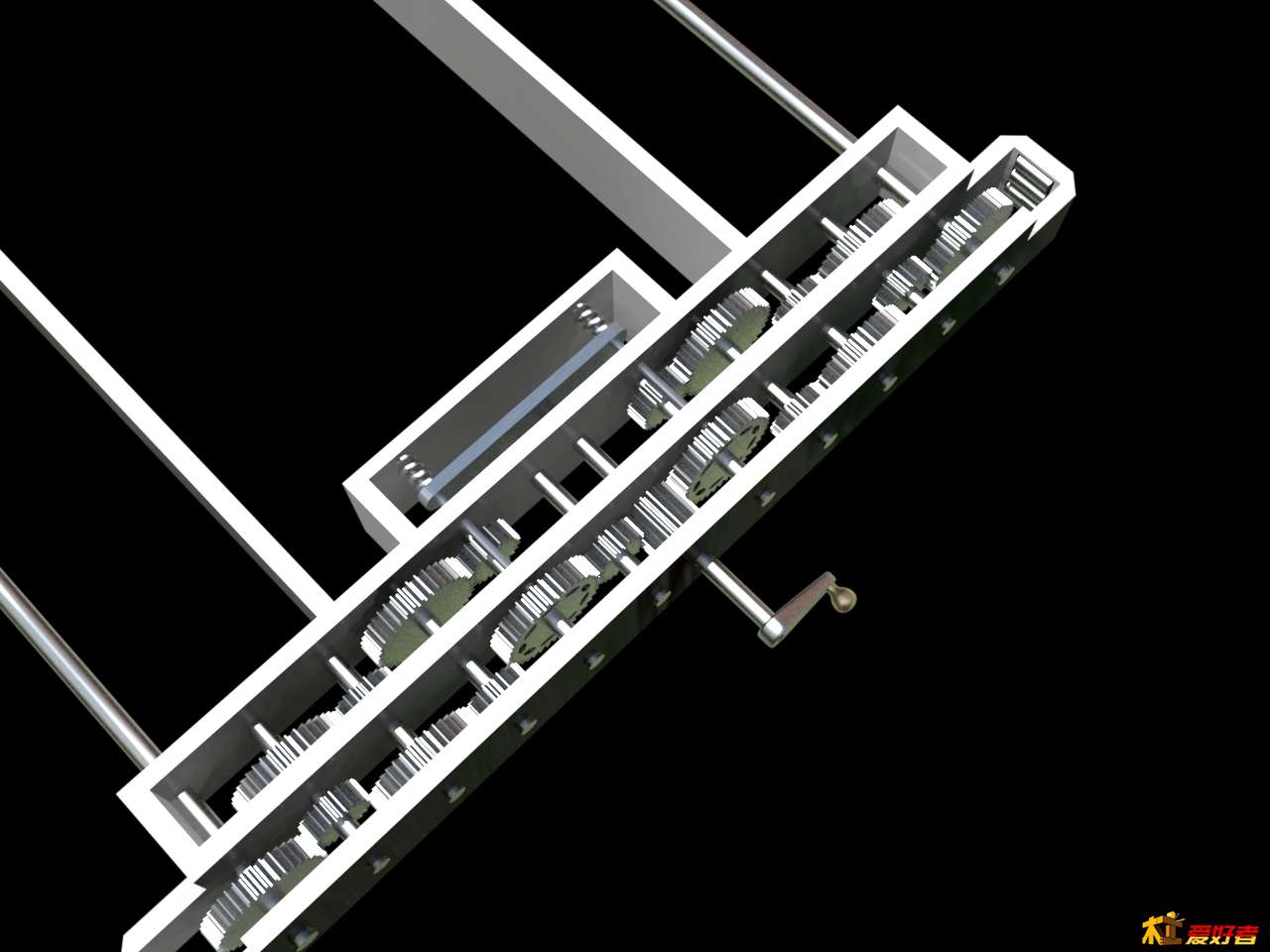

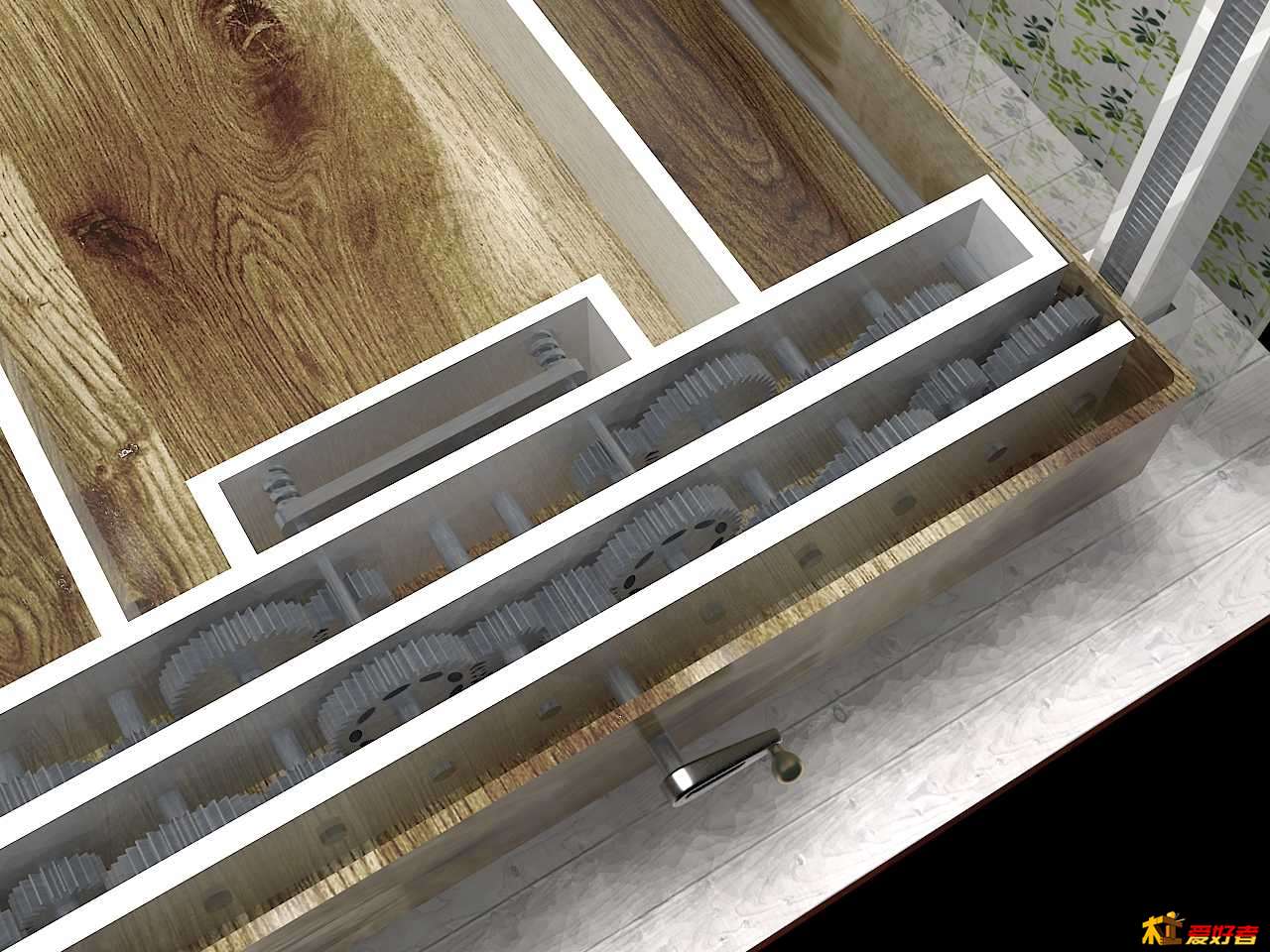

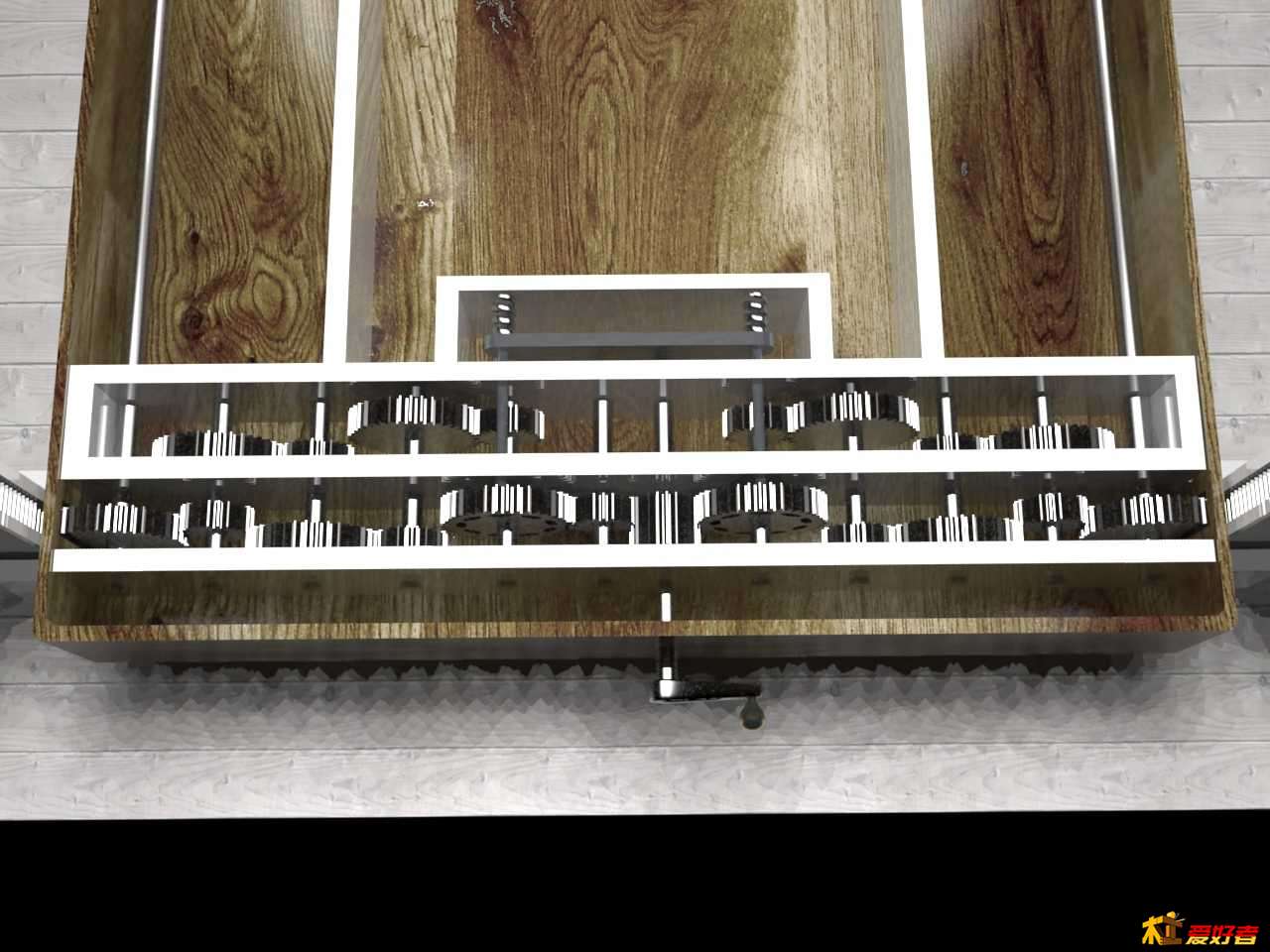

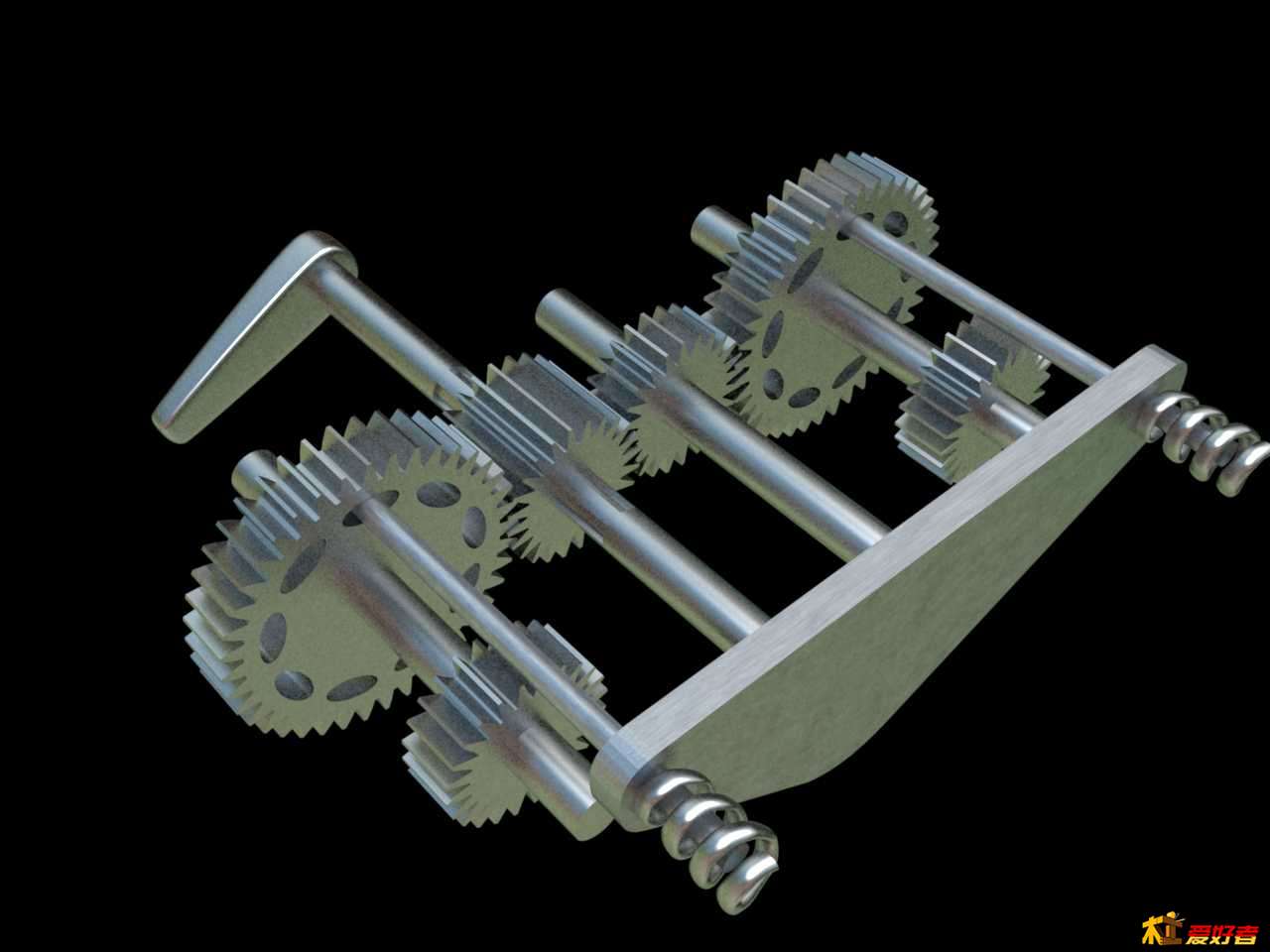

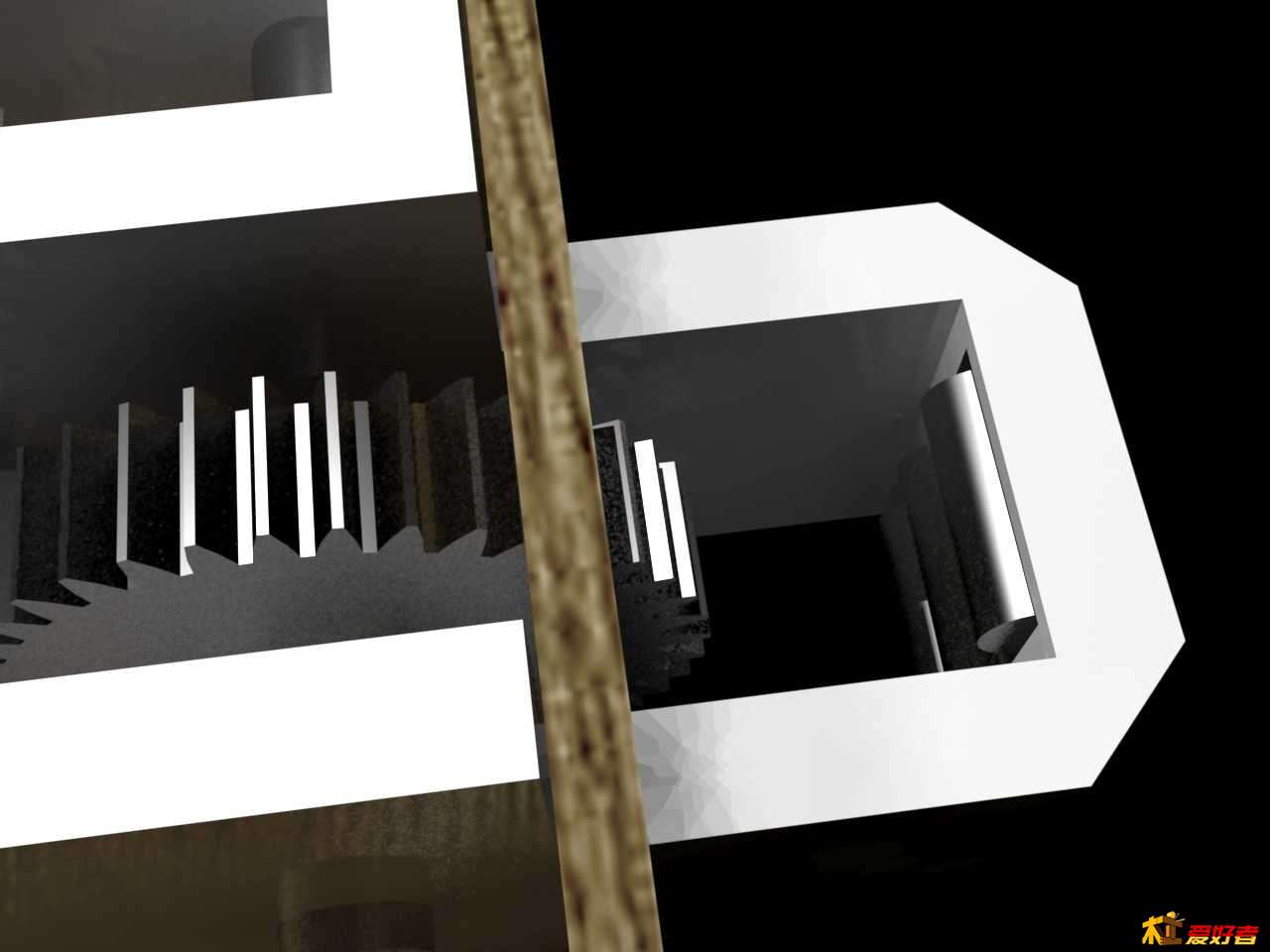

不好意思，刚才没会发图片，重新发一下。补充一点说明。白色的部分是钢制的，厚度不要像这样厚，浪费金钱也增加重量，图片5里那个滚轴的意义希望你能明白，6是整个齿轮结构，逐渐减速的搭配，7和8表示摇臂齿轮和反转齿轮还有减速齿轮和齿轮锁。就这些了。但是在你的预算里不知道这样的设计合格否，因为到车床厂去车这些齿轮的费用可能会略超出你的预算。

jdjp · 发表于 2013-3-19 20:21:02

本帖最后由 jdjp 于 2013-3-19 20:27 编辑

蓝色的约定发表于 2013-3-19 19:04 [url=forum.php?mod=redirect&goto=findpost&pid=3104677&ptid=182594][/url]
1 C u5 d, f$ F/ J7 L. K. ~- [0 G不好意思，刚才没会发图片，重新发一下。补充一点说明。白色的部分是钢制的，厚度不要像这样厚，浪费金钱也 ...

现在有小直径的电动推杆了，比这个结构简单点了，我的计划就是这样的效果，睡觉就放下来，不睡就放上去，或者上面放正来点可以睡觉，下面还有一个坐得下的空间，就是跟你这个图一样的效果！非常好，呵呵！四个柱子各安一个电动推杆，我计划是对角各按一个，一个电源带动两个推杆好保持同步，四个柱子还要加直线滑动轴承，就达到效果了，行程是40厘米。不用放到底，最低位控制在下面有坐下的空间，最高位控制在下面走动不碰头，这样就能达到下面有坐姿空间，上面就有跪姿空间，下面不碰头时，上面就至少有睡觉躺着空间，可以下面走上面还可睡懒觉！

蓝色的约定 · 发表于 2013-3-19 20:27:39

jdjp 发表于 2013-3-19 20:21
$ u2 k M$ N0 P& I9 w' W现在有小直径的电动推杆了，比这个结构简单点了，我的计划就是这样的效果，睡觉就放下来，不睡就放上去， ...

呵呵。床做完了发点过程图和用料上来分享下。

jdjp · 发表于 2013-3-19 20:32:08

蓝色的约定发表于 2013-3-19 20:27 " Y+ b) @ j% T% h# N3 b2 L& T
呵呵。床做完了发点过程图和用料上来分享下。

我先做儿子的固定式的架空床，积累点柱子及床框如何保持稳定的经验，再来施行这个可以滑动的升降的床，做好了肯定会分享经验的！

changjie163 · 发表于 2013-3-19 21:51:18

IF.Q 发表于 2013-3-19 11:49 / [5 W+ X% T6 C8 s6 C+ c
还是不明白30cm有什么用？假设本身高度50cm，加30cm 也只有80cm啊，趴在下边干什么啊？

顶你，我也是这么觉得

wxd5900231 · 发表于 2013-3-19 22:23:43

本帖最后由 wxd5900231 于 2013-3-19 22:39 编辑

一年前刚买了个小房子，考虑过这种升降床，也设计过几种方案，不过由于最后高度不合适最后没实施。国外有一款下面是沙发，床可以升降的，是电动升降还是液压的不清楚，我只有一张照片。用液压缸加滑轮钢丝绳提升是一种方案。国内有过一个专利，不过是个很简单的设计。这个升上去了之后要考虑自锁装置，防止掉落伤人。还要考虑一个问题就是要保证四柱水平。柱子的直径5厘米有点小，要好好校核一下弯矩，我记得当时我选的是10厘米的方钢，好像是5mm厚的。承重按1吨计算。

白沙烟 · 发表于 2013-3-20 04:13:03

蓝色的约定发表于 2013-3-19 19:04
. d6 j$ d" D# K7 ~- T不好意思，刚才没会发图片，重新发一下。补充一点说明。白色的部分是钢制的，厚度不要像这样厚，浪费金钱也 ...

好漂亮的图

白沙烟 · 发表于 2013-3-20 04:38:17

齿轮部分可以用链条和链轮吗，这样就可以简化一点，因为它们就是起同步升降作用。

蓝色的约定 · 发表于 2013-3-20 12:29:01

本帖最后由蓝色的约定于 2013-3-20 12:31 编辑

白沙烟发表于 2013-3-20 04:38 [url=forum.php?mod=redirect&goto=findpost&pid=3105899&ptid=182594][/url]; q4 `, X3 Q/ P- ^+ c
齿轮部分可以用链条和链轮吗，这样就可以简化一点，因为它们就是起同步升降作用。

可以啊，起初就考虑了链条，但是那样减速效果不好，同时齿轮比就要大，会比较费力，而且齿轮也很大。床体对锁栓的压力也大，因为多齿轮传动可以将减速分散到多个环节实行，所以觉得齿轮比较把我而且成熟。

碎梦无痕 · 发表于 2016-12-6 09:30:01

齿轮传动的结构有点复杂了，可否简化一下？我现在也正在考虑这样的床
