木工《咂舌》之二

寻找幸福的猪

china-montreal 发表于 2013-3-13 06:14
作品大丰收呀
和您比，我的帖子基本上都是罐水帖，，，

谢谢好友帖帖支持 加国要是有不错的木工车床望您多介绍一下。谢谢您！

大鸿正中

木料优秀，手艺更优秀。

china-montreal

寻找幸福的猪 发表于 2013-3-15 13:40
谢谢好友帖帖支持 加国要是有不错的木工车床望您多介绍一下。谢谢您！

我看他们专业的都用GENERAL INTERNATIONAL的。
这个品牌比三角的好些。

上传几张他的木工车床图片，供您参考，仿制。

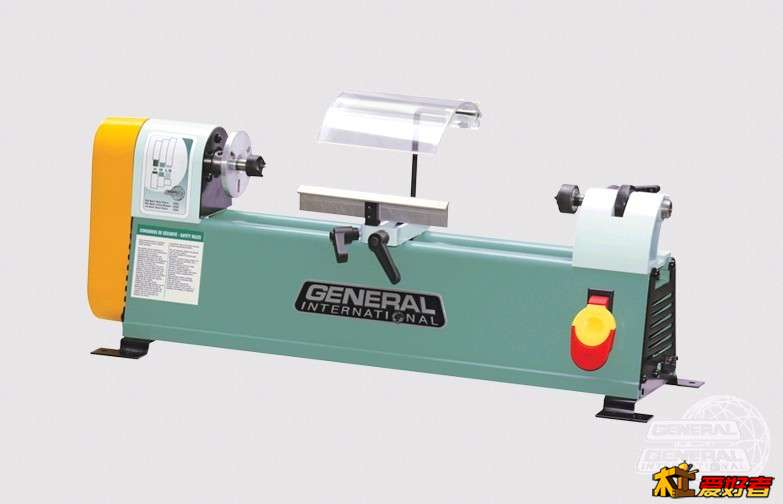

#25-010 │ Mini tour à bois pour tournage de crayons



Vitesses de tournage (3)         1350, 2250 & 3500 TR/MIN
Capacité au-dessus du bâti         4” (102 mm)
Capacité au-dessus du porte-outils         2 1/2” (64 mm)
Distance entre les pointes         12” (305 mm)
Broche         3/4” (19 mm) – 16 TPI
Poupée mobile         3/8” (10 mm)
Cône de la poupée         MT #1 (POUPÉE FIXE ET MOBILE)
Course de la broche         1” (25 mm)
Porte-outils         6” (152 mm)
Plateau de tournage         2 1/2” (64 mm)
Position d'indexage         24 X 15°
Moteur         1/5 CV, 110V, 1.2 A, 3450 TR/MIN
Poids         15.5 LBS (7 kg)

--------------------------------------------------------------------

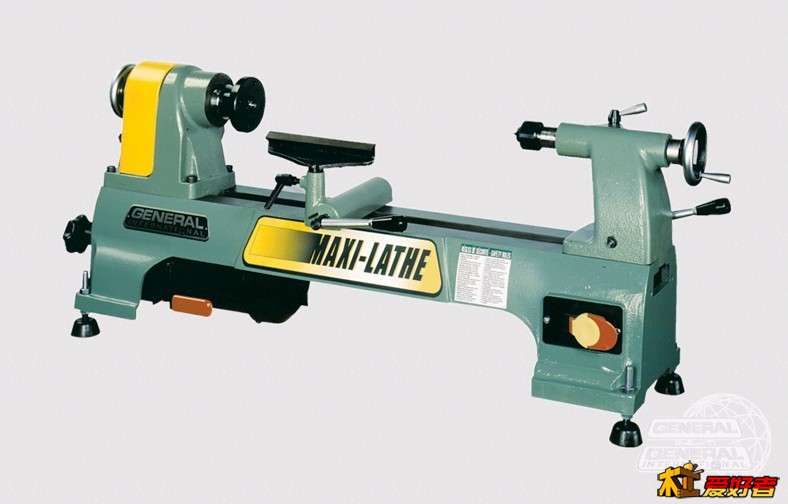

#25-100 │ Tour à bois 10" x 15" "Maxi-lathe"


Vitesses de tournage (6)         480, 850, 1270, 1960, 2730 & 4023 TR/MIN.
Capacité au-dessus du bâti         10” (254 mm)
Capacité au-dessus du porte-outils         7 1⁄2” (190 mm)
Distance entre les pointes         15” (382 mm)
Broche         1” - 8 TPI
Poupée mobile         3/8” DIAMÉTRE
Cône de la poupée         MT #2 (POUPÉE FIXE ET MOBILE)
Course de la broche         2” (51 mm)
Porte-outils         6” (152 mm)
Plateau de tournage         3” (76 mm)
Moteur         1⁄2 CV, 110 V, 1720 RPM, 3.8 A
Poids
        106 LBS (45 Kg)
--------------------------------------------------------------------

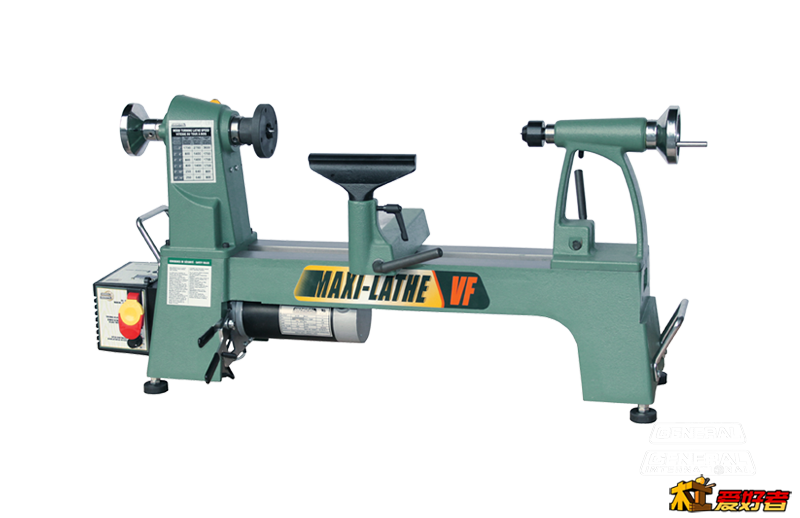

#25-114QC │ Tour à bois 14" x 17" "Maxi-lathe VF" (vitesse variable)


Vitesses de tournage         250 - 3600 TR/MIN
Capacité au-dessus du bâti         14” (356 mm)
Capacité au-dessus du porte-outils         10 3/4” (273 mm)
Distance entre les pointes         17” (432 mm)
Broche         1” - 8 TPI
Poupée mobile         3/8” DIAMÈTRE
Cône de la poupée         MT #2 (POUPÉE FIXE ET MOBILE)
Course de la broche         2” (51 mm)
Porte-outils         6” (152 mm)
Plateau de tournage         3” (76 mm)
Graduation de la tête         24 X 15°
Moteur         3/4 CV, 110 V, 5 A, 1950 TR/MIN
Poids
        93 LBS (42.5 kg)
---------------------------------------------------------------------

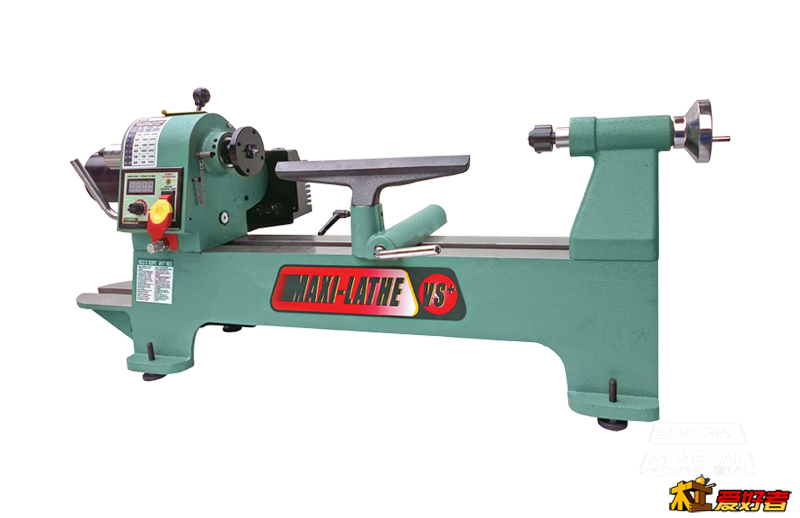

#25-200 │ Tour à bois 12" x 17" "Maxi-Lathe VS+" à vitesse variable


Vitesses de tournage         300 - 3600 TR/MIN
Capacité au-dessus du bâti         12” (304 mm)
Capacité au-dessus du porte-outils         9 1⁄4” (236 mm)
Capacité au-dessus du bâti du côté         19 1⁄4” (490 mm)
Capacité au-dessus du porte-outils du côté         16 5⁄8” (424 mm)
Distance entre les pointes         17 5⁄16” (440 mm)
Broche         1” - 8 TPI
Poupée mobile         3⁄8” DIAMÈTRE
Cône de la poupée         (POUPÉE FIXE ET MOBILE)
Course de la broche         2 1⁄8” (55 mm)
Porte-outils         6” (152 mm)
Plateau de tournage         3” (80 mm)
Psitions d'indexage         36 x 10°
Moteur         3⁄4 CV, 110 V, 8 A, 2500 RPM
Poids
        146 LBS (66.5 kg)
--------------------------------------------------------------------
#25-300QC │ Tour à bois 14" x 30"


Vitesses de tournage (variable)         65 - 1600, 150 - 3750 TR/MIN
Capacité au-dessus du bâti         14” (356 mm)
Capacité au-dessus du porte-outils         10” (255 mm)
Distance entre les pointes         30” (762 mm)
Broche         1” - 8 TPI
Poupée mobile         3⁄8” (9.5 mm)
Cône de la poupée         MT #2 (POUPÉE FIXE ET MOBILE)
Hauteur de la ligne du centre au sol         44 1⁄2” (1130 mm)
Course de la broche         3” (76 mm)
Mouvement de la tête         PIVOTE À 45°, 90°, 135° ET 180°
Positions d'indexage         36 x 10°
Dimensions de la machine (Long. x Larg. x H)         16” x 57” x 47 5/8” (410 x 1450 x 1210 mm)
Moteur         1 CV, 220 V, 3 Ph, 3 A
Courant         110 V, 1Ph ONLY
Poids         385 LBS (175 kg)

---------------------------------------------------------------------

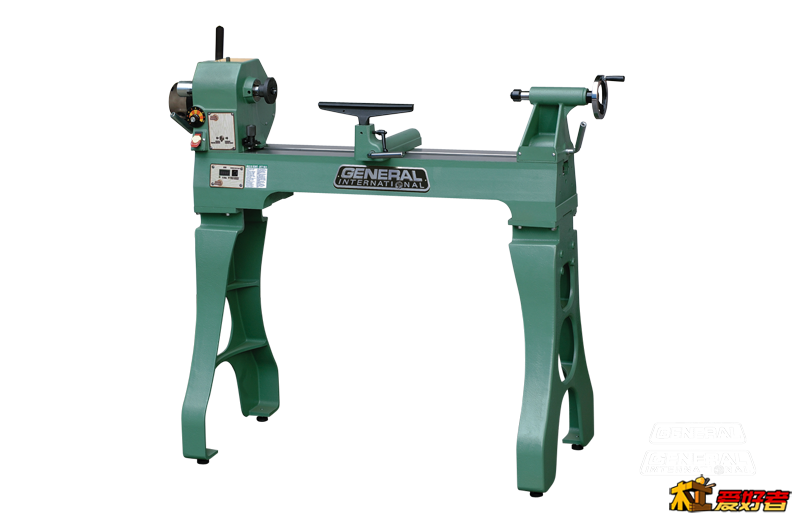

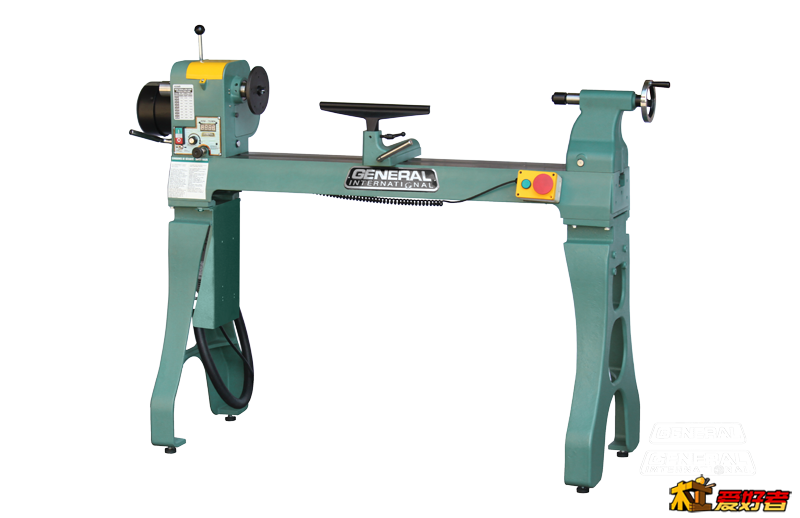

#25-650ABC │ Tour à bois 16" x 43" (variateur de vitesse électronique)


Spindle speed (variable)         45 - 1000, 85 - 2000, 150 - 3750 RPM
Swing over bed         16” (406 mm)
Swing over tool rest         14” (356 mm)
Distance between centers         43” (1092 mm)
Spindle thread         1 1/4” (32 mm) - 8 TPI
Tailstock through hole         3/8” (10 mm)
Morse taper         MT2
Spindle center line to floor         44 1⁄2” (1130 mm)
Headstock movement         PIVOT 360° AND SLIDE
Indexing positions         36 x 10°
Overall dimensions (L x W x H)         64” x 15” x 48” (1626 x 381 x 1219 mm)
Motor         2 HP, 220 V, 3 PH, 6.2 A
Input power         110 V, 1Ph ONLY
Weight
        418 LBS (190 Kg)
---------------------------------------------------------------------

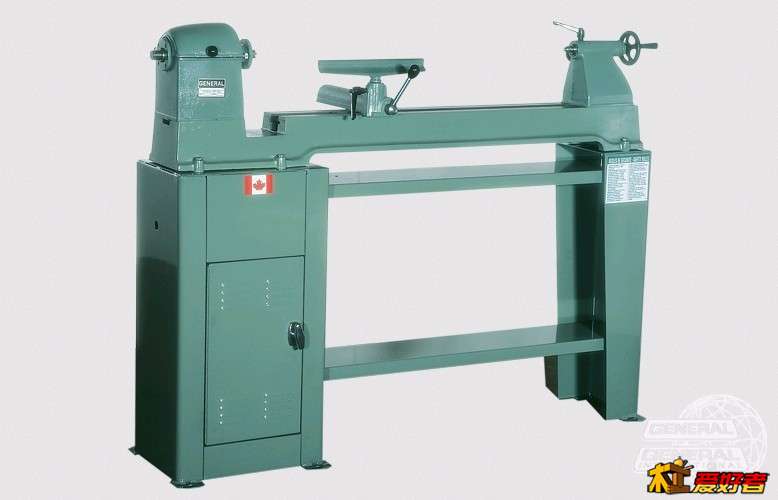

#16018-1 │ Tour à bois 18"

Diamètre de tournage (banc)         18” (457 mm)
Diamètre de tournage (brèche)         21” (533 mm)
Longueur max. tournage (entre pointes)         38” (965.2 mm)
Hauteur au centre de la broche         41” (1041.4 mm)
Broche-nez intérieur (fileté à droite)         1”- 8 (25.4 mm)
Broche-nez extérieur (fileté à gauche)         1”- 8 (25.4 mm)
Trou dans la broche (diamètre)         5/8” (16 mm)
Cône de la poupée fixe et mobile         Morse no. 2
Cône de la poupée fixe et mobile         2” (50.8 mm)
Nombre de vitesses         4
Vitesse de la broche         850, 1375, 2160, 3500 TR/MIN
Moteur M1         1 CV, 115 V, 1 Ph, 12.8 A
Moteur M2         1 CV, 230 V, 1 Ph, 7 A
Moteur M3         1 CV, 230 V, 3 Ph, 2.8 A
Moteur M4         1 CV, 208 V, 3 Ph, 2.8 A
Poids         283 LBS (128 kg)
FAIT AU CANADA
---------------------------------------------------------------------

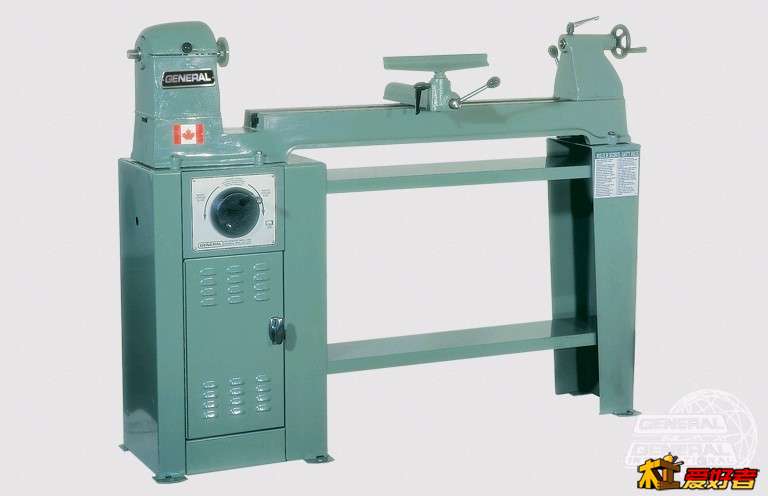

#16018-2 │ Tour à bois 18"

Diamètre de tournage (banc)         18” (457 mm)
Diamètre de tournage (brèche)         21” (533 mm)
Longueur max. tournage (entre pointes)         38” (965.2 mm)
Hauteur au centre de la broche         41” (1041.4 mm)
Broche-nez intérieur (fileté à droite)         1”- 8 (25.4 mm)
Broche-nez extérieur (fileté à gauche)         1”- 8 (25.4 mm)
Trou dans la broche (diamètre)         5/8” (16 mm)
Cône de la poupée fixe et mobile         Morse no. 2
Cône de la poupée fixe et mobile         2” (50.8 mm)
Nombre de vitesses         Variable
Vitesse de la broche         500 à 3000 TR/MIN
Moteur M1         1 CV, 115 V, 1 Ph, 12.8 A
Moteur M2         1 CV, 230 V, 1 Ph, 7 A
Moteur M3         1 CV, 230 V, 3 Ph, 2.8 A
Moteur M4         1 CV, 208 V, 3 Ph, 2.8 A
Moteur M5         1 CV, 600 V, 3 Ph, 1.2 A
Poids         339 LBS (154 kg)

FAIT AU CANADA

---------------------------------------------------------------------

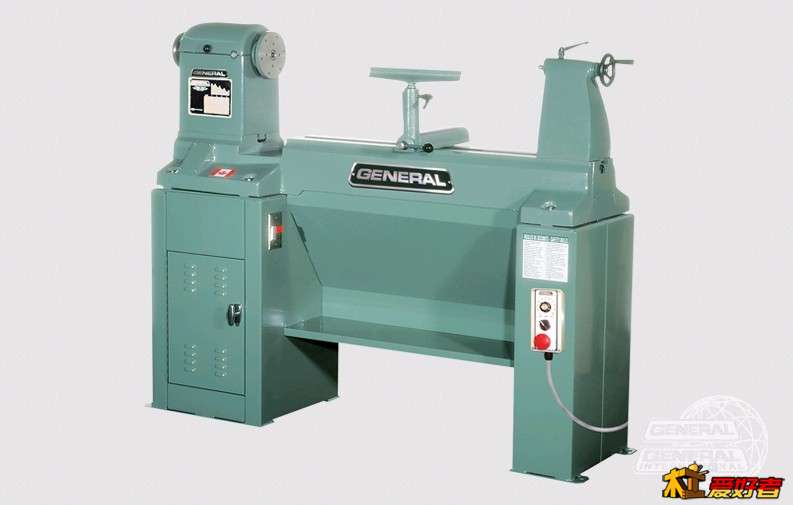

#26020VDR │ Tour à bois 20"

Diamètre de tournage (banc)         20” (508 mm)
Diamètre de tournage (brèche)         24 1⁄2” (622.3 mm)
Longueur max. tournage (entre pointes)         38” (965.2 mm)
Longueur max. avec rallonge 60” (optionnel)         98” (2489 mm)
Hauteur au centre de la broche (diamètre)         45” (1143 mm)
Broche-nez intérieur (fileté à droite)         1 1⁄4” – 8 (31.7 mm)
Broche-nez intérieur (fileté à gauche)         1 1⁄8” – 8 (28.5 mm)
Trou dans la broche (diamètre)         5/8” (16 mm)
Cône de la poupée fixe et mobile         Morse no. 2
Course de la broche (poupée mobile)         2” (50.8 mm)
Vitesse de tournage (variable et reversible)         0 À 3000 TR/MIN
Vitesse minimum         150 TR/MIN
Dimensions de la machine         60”x 21 1⁄2”x 49” (1524 x 546 x 1245 mm)
Moteur M2         2 CV, 230 V, 1 Ph, 8.3 A
Poids  562 LBS (255 kg)
FAIT AU CANADA

bj蓝冰

非常漂亮,必须向你学习哈

初夏的凉风

开眼界了

遥望蓝天

绿檀枕头出吗。

寻找幸福的猪

china-montreal 发表于 2013-3-16 07:13
我看他们专业的都用GENERAL INTERNATIONAL的。
这个品牌比三角的好些。

谢谢您好友 、图片上的车床真漂亮、看来都是重量级的。看来我只能看看

传灯头陀

感谢你的加分，在论坛里泡了一年多，受够了边角小料的折磨，联系了一个多年前的同事，过几天准备出去找点儿好料大料，到时候请大家指点。

寻找幸福的猪

东门流氓 发表于 2013-3-13 17:30
这是猪兄的作品集吗？猪兄你的车床是金工的吗？多大的多钱？用着如何？

好友：是小五金车床、卡是那卡部件60mm、太小了、很单一。买时的价格为4900无！

珍珠燕云

晕死，这论坛改的！！师傅的帖子我怎么今天才看到？？版面上文玩展示都不好找了
大师级的作品超市

寻找幸福的猪

珍珠燕云 发表于 2013-3-17 17:36
晕死，这论坛改的！！师傅的帖子我怎么今天才看到？？版面上文玩展示都不好找了
大师级的作品超 ...

好友说的是、我到现在还没有找到“文玩展示”板块那！{:1_220:}

7391.111111111

这简直就是艺术品学习了，那么多件件都是楼主的用心之作。

简单一点1



团长

大师最近作品不少啊。。。。

一三零三零九

太漂亮了，强淫
