电批线性电源完成，坛友们看看吧。

qiyong3213

很好不错。

导火索

电批是用电最小的电动工具了，上个电池就能用一整天了，为啥给它加个尾巴？？

矮椰树

只觉得楼主走线漂亮，做机柜也可以了，弄个开关电源就是啦！何必啊

sdlcwhg

祝贺楼主DIY成功。
适合的，实用的，就是最好的。

我是大色.狼?

我那12v电批启动电流一般三安，运转两安多，负载时六到八安，堵钻时十五六安，电池一点五安容量，电池短路电流二十安表保护，所以电批对电池要求电流挺惊人的，你这电源小了点，拨到扭力最高档，全速，看看打滑不，就知道电源够用不了，开关电源就免了，大负载不行，保护还是问题，最好就是从绕变压器，或者换大环牛，就知道啥是动力强劲，尤其镍隔

我是大色.狼?

镍隔动力电池放电真惊人啊，我125摩托车冬天7a蓄电池几下电就没劲了，接上电钻电池，一把就着火，启动电机线都热了，电钻电池才12v1.5a镍隔电池

我是大色.狼?

镍隔动力电池放电真惊人啊，我125摩托车冬天7a蓄电池几下电就没劲了，接上电钻电池，一把就着火，启动电机线都热了，电钻电池才12v1.5a镍隔电池

手台BG1

大家都是业余爱好，我认为过程是最大的乐趣。

qwbhbwz

很规整，活干的漂亮

电子应用

JohnnyWei 发表于 2013-3-9 00:18
余量好足啊。为何要2个变压器，这种工频变压器可以超负荷运转的

工频的问题。。自己BAIDU。这些事自己找到答案会更受益。

lunanaut

不是学电的，还真看不懂哟！！也想学，不知从哪入门？

gztv008

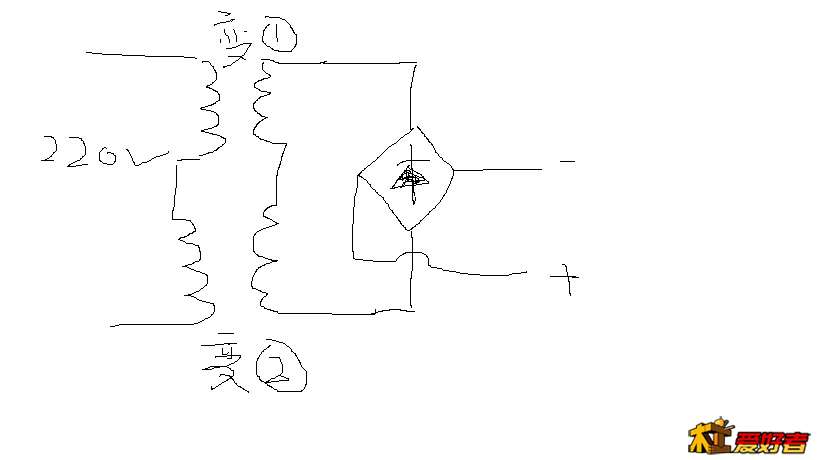

要2个变压器并联的话要这样才可以，在整流之前并,这样出来的还是20v的直流电


5 Y( d; I4 r! V- M7 a& l

gztv008

并接变压器并不等于2个变压器的总功率相加的，不过会比1个单独的功率大些

gztv008

! o+ p1 C; H  a7 |( D
2 n; a( h( Z" z/ I# i/ @( S

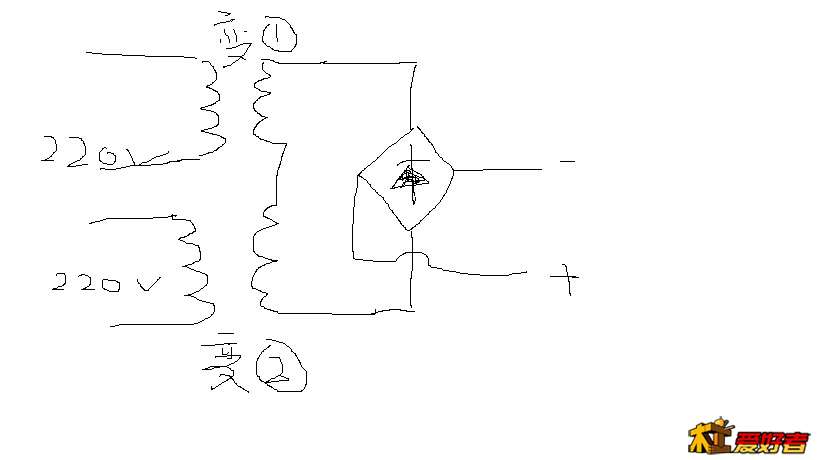

这样并出来的是40v直流电，一般都是在交流的时候并好再整流的，，不建议整流后再并、

生活简单

木盒太不安全，变压，整流电器元件都发热。最好用难燃材料。
