仿制 micRO cnc 的雕刻机

年满楼

做的真不错 但造价高了点

黑土地6

这个价位非常不错了，

城市老鼠

⊙﹏⊙b汗  就这些都上1500了

voom

六个赛钢块＋Ｚ轴赛钢块，外发加工的800~900 占了主要费用
这个太有爱了~！

zhangsj178

挺喜欢的，想来一台。

qf8901

高手越来越多了！

瓜子

双丝杠托架轨不错了。不过螺杆改成成滚珠的可能更好些，本来你的电机就小，找个顺滑点的吧。

+ |  f+ {1 F( v  P+ U2 v, g$ W另外托架轨上最好再加一组滑块，这样打个三角支撑立柱会更加稳定。还有就是丝杠两端支撑轴承与丝杠的固定拧的死点。连轴器换个大一点了。小连轴器在加速度较大的情况下一般能明显看出扭曲。这就意味着误差。尤其z轴频繁上下快速移动，很可能联轴器形变不到位就又被拧回来了。还有z轴步进电机座和下面之间多粘一块板，这样电机能固定的死些。还有42电机力气太小了吧，频繁加减速的情况下有些吃力，二手的57和 42之间价格估计也就差10块钱，我觉得小机器也该用个大电机，还有两个立柱中间粘块背板，估计能减少不少震动。
7 s5 I2 J0 h' t& t( c5 S) X7 L/ R# z
另外主轴的夹持长度是不是有点小了，能吃住劲么？

实际只要做到以上几点，刻软的东西，只要持吃刀不太深、F 不太大，精度一般都能凑合，普通人挑不出什么毛病。

spcspc20000

做个重型的吧，这样没有抖动，也稳当，缺点就是比较费米。

kernelhmm

觉的螺杆间隙大， 加一个螺母一个弹簧做成消隙双螺母结构就好。

2 w& _3 v/ f2 |1 b# q; y; K$ U: b8 @# T1 Q光轴太紧？扩孔用轴套

hechunfeng

wang67542537 发表于 2013-3-5 22:21
编程的在这里
是用AUTOCAD绘图，转成DXF格式，用ARTCAM打开进行刀路编程，用MACH3进行控制

7 J! k: r; t4 K3 w! h我用AUTOCAD 转不了啊！能说具体一点么。。还有CAD版本。。谢谢。我郁闷的只能在ARTCAM2008中画。。画的我头晕死。

让心灵去℃旅行

呵呵，这个算迷你了~~方便，就是可靠性不知如何，还有精度~~

wang67542537

瓜子 发表于 2013-3-6 10:36
) K. r( D( h6 a2 K# |$ v( A' H0 o, Z双丝杠托架轨不错了。不过螺杆改成成滚珠的可能更好些，本来你的电机就小，找个顺滑点的吧。

# j8 O2 X7 z: q1 Z另外托架轨上 ...

% S' W- y) E. l3 ~3 i$ Y2 R非常衷心的感谢提出建议

huian88

支持，早就看到楼主的帖子就好了，这样的机子可以避免Y轴太长中间下陷，我做的机子已经做了一半，是平常的龙门移动架，Y轴用20光轴，想做55公分，不知道会不会下陷多少

wang67542537

hechunfeng 发表于 2013-3-6 15:52
我用AUTOCAD 转不了啊！能说具体一点么。。还有CAD版本。。谢谢。我郁闷的只能在ARTCAM2008中画。。画的我 ...

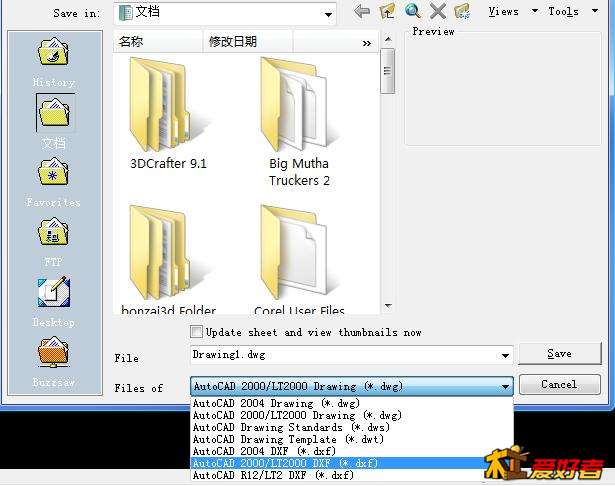

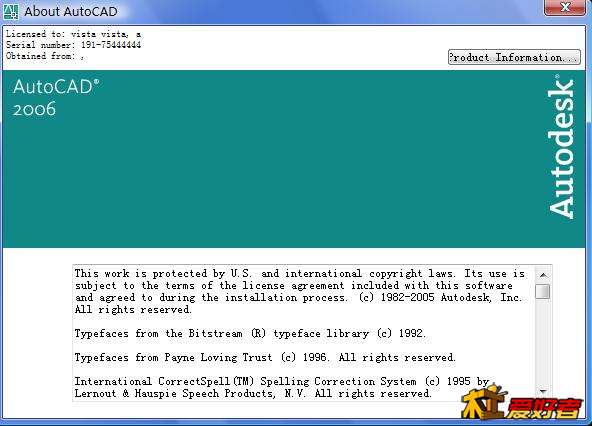

我用的是AUTOCAD2006版,另存为DXF格式,最好选择版本低一些,比如2000版

+ B6 J1 V' K) \7 Q8 y

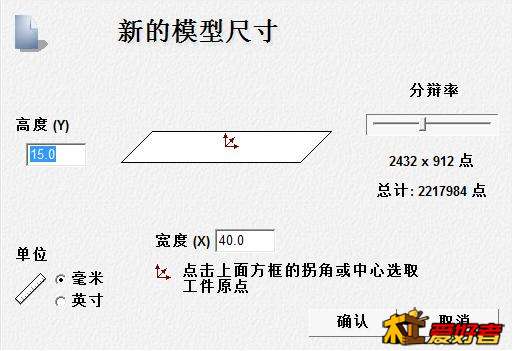

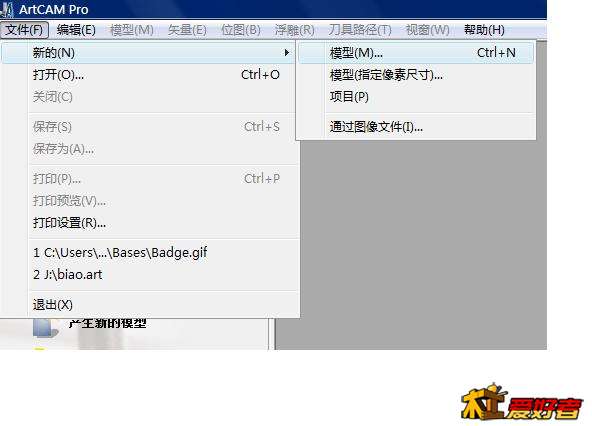

然后打开ARTCAM2008,选择新建 模型

模型尺寸和DXF图形的最大轮廓尺寸相同或稍微大1~2mm

选择矢量输入
) O; ?" _5 w( K: b4 D/ ]0 E

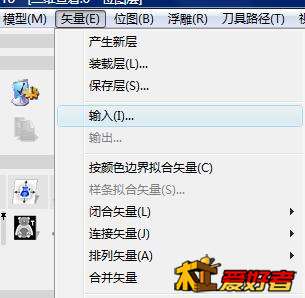

  s! x+ y. N1 I3 [选择刚才的DXF格式图形

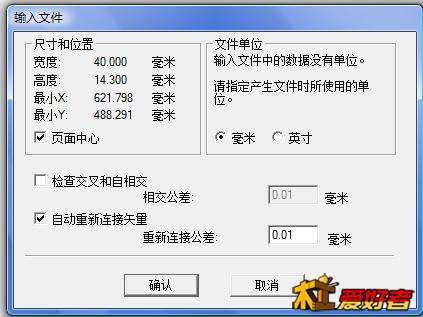

出现对话框选择毫米
$ y, J4 u9 ?9 u7 z

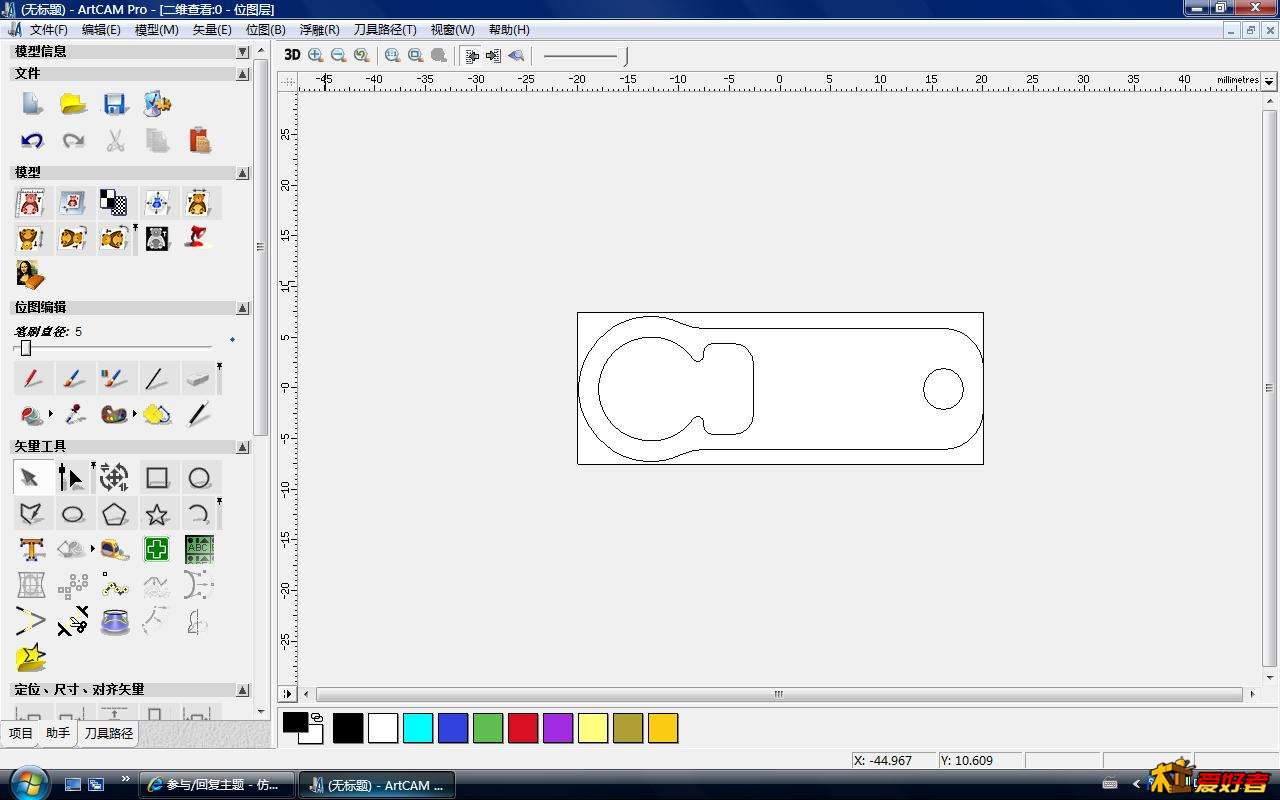

; S  a( v4 \' [0 Q& z) n8 y. h图形就在那里了

lshengqing

hechunfeng 发表于 2013-3-6 15:52
) d9 k" v; W  F- {2 _我用AUTOCAD 转不了啊！能说具体一点么。。还有CAD版本。。谢谢。我郁闷的只能在ARTCAM2008中画。。画的我 ...

7 [$ }* |9 t: f8 {8 ]5 T你应该是转出之后用了中文名字或出存放的路径有中文名，你存个没有中文字，路径也没有中文名，存2000板本的DXF，保证没问题
