小板凳的制作过程---今天讲讲划墨（划线）的方法---共同学习

午夜木匠

太给力了，通俗易懂，步骤详细。

黄春林

品茗 发表于 2016-7-27 10:01
) _8 g7 [& U* u7 q四腿八叉划反面的榫头眼位。边距25，这个25是怎么得来的，新手真心请教。

根据凳子脚的厚度而定，凳子底面边缘宽度不得超过IO毫米，太多会很难看
+ k- U  Q8 ?6 N0 q- q) C
1 V& D& b* T. N3 [7 j9 n3 _因此一般留8毫米。对不起，现在少上网。
; q' |+ {5 j& Q4 S3 e# P

刘爷123456

我没看懂，收藏后慢慢研究

黄春林

刘爷123456 发表于 2016-9-1 22:42
1 r) C/ g' ]+ M" @我没看懂，收藏后慢慢研究

准备做个视频讲解
( |1 k: i3 U' T- ~

刘爷123456

黄春林 发表于 2016-9-1 22:43
准备做个视频讲解

: f6 ?8 V/ F. z$ [" k2 m% ?太好了，我一直不太明白划线
3 e* T- q* {- D7 B8 _

ahyj8888

djrm_yb 发表于 2013-2-28 22:58
我做的小凳子，单斜，斜1：0.1，凳面尺寸270*134*24mm，凳子高190mm，凳腿 尺寸191*30*24mm，横寸尺寸116 ...

$ u8 a7 U8 U0 N' z榫卯做工很好，赞一个！

木友瓜瓜

欧马

黄春林 发表于 2016-9-1 22:43
) J6 I( g) J- t2 H1 |1 M$ A: @' i准备做个视频讲解

* l" o* a0 u- j; N" D期待

wdlgai

djrm_yb 发表于 2013-3-5 22:55
哎你也没理解横截面跟斜截面的不同，对这个榫头而言，横截面都是一样的，且都是矩形，但斜截面跟斜的角度 ...

+ ~; x# D: |* I- @* f      我能理解你，因我也有过同样的迷惑，挺好，最起码说明咱们好推理，爱思考（言外之意就是不爱动手）。首先黄师傅有点儿误会你了，黄师傅的意思是方形木棍不管咋样放，放在那儿，都是方形木棍，你的意思是方形的木棍咋就能放入平行四边形里（咋就怎让人费解尼？）不要让黄师傅看你画的图了，你用二维平面的眼光去看三纬立体的物件，其实这就是平面几何与立体几何的问题了，也就是说你在纸上看到的只是物件的影子——投影，一个方木棍的投影可以是长方形，可以平行四边形，可以是任意四边形，取决于角度的变化，你从图上是永远看不到它的全貌的。
' s& W, Z2 V( @8 o6 i( N- R- X& U     简单点，来点动手的，回家找根方竹筷（凳子腿），橡皮泥（凳子面）做个实验。实验证明：无论筷子在泥里咋样变换角度，什么单斜、复斜，筷子穿过的孔洞都和筷子一样。
     不要以点带面，同样不要以面代体。

金光律师

讲的并不是很好理解，可能自己认为讲的很明白了。
# U. n+ v% }4 O2 o4 U3 Y# A

锯沫

djrm_yb 发表于 2013-3-1 10:16
黄师傅，几个问题被你自动忽略拉。。
1、横寸上下两面是否平行于凳面。
4 T! B1 h4 Q; M% r6 M. r+ r* ~5 Q/ w2、横寸的横截面是否矩形。

% T6 \: s5 a% f我试着来回答一下：
0 i# e, T: z: l8 f. l; ~" G9 Q1、横寸上下两面是否平行于凳面。

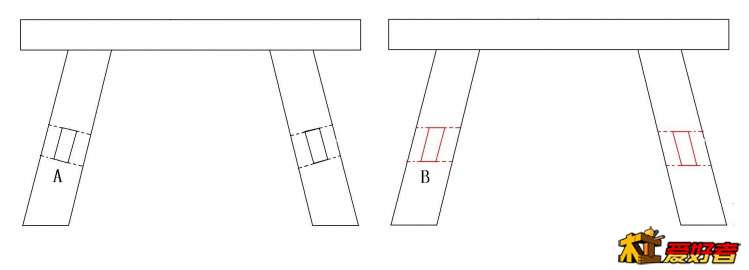

黄师傅做的凳子的横寸的上下两面不是平行于凳面的，和凳子腿是平行、垂直关系（从凳子的正面方向看），所以榫眼和榫头都是矩形。（见图A）一般做四仰八叉凳时横寸和凳子腿的结合都是这种做法，这样的话打眼和锯榫都没那么麻烦。
4 W- Q' G0 Y- B如果做成和凳面平行的话那么榫眼和榫头绝对是平行四边形。（见图B）那么榫眼和榫头都要做成平行四边形。
! i5 T4 ]" K- I7 M% r

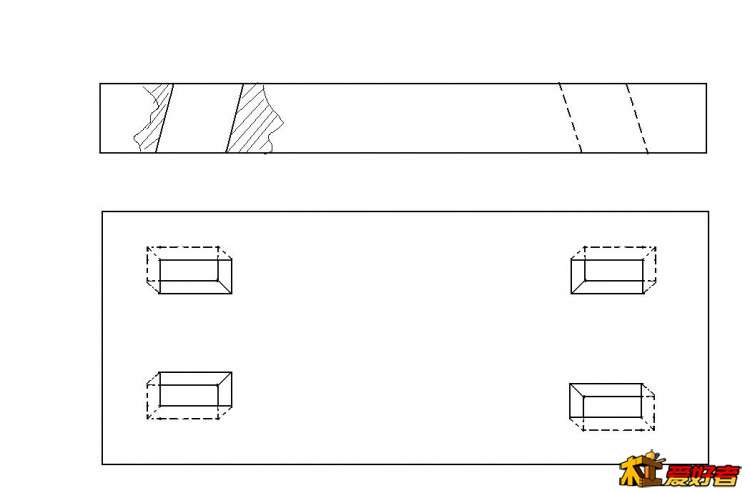

% o+ l4 `* i6 `) t  h4、为何复斜的腿，凳面的画线还是矩形，不应该是平行四边形么？或者是近似矩形，所以忽略了？还是把榫头修整，来将就榫头。。

2 ^3 V" r. a0 A# D0 r/ T7 D2 e# q9 a凳面榫眼和榫头都是矩形。（见图）
7 W* p7 l2 o9 w4 z2 e6 N0 C" t# T, H

凤山养殖场

哈哈哈好好好好好好，可以看懂了。
* p3 K5 @  W& h7 E6 S: M1 I

凤山养殖场

黄春林 发表于 2016-9-1 22:43
准备做个视频讲解

如果有视频最好了

472077598

要学习的太多啦，明天继续学习！

.悲伤幽灵.

此贴必精！！！！
