做了个电圆锯导轨，大家指点。

泥沙俱下 · 发表于 2013-2-26 19:02:41

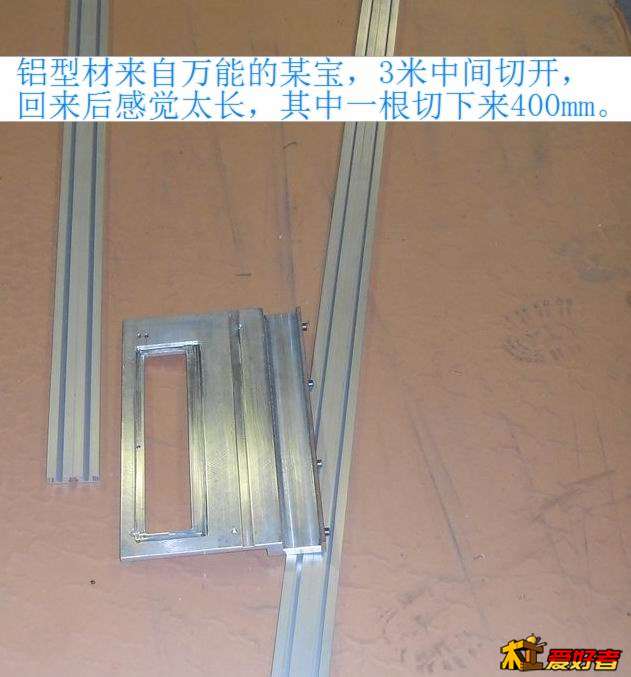

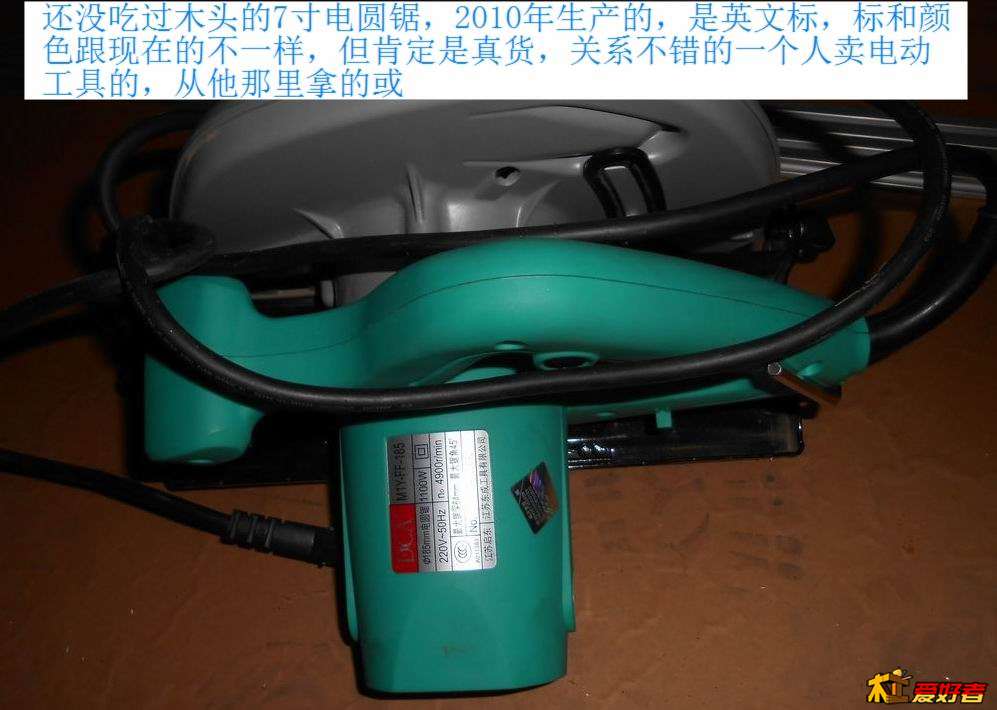

从做这个导轨起，正式踏入木匠学徒行列。电圆锯新买的，1560铝型材来自淘宝。电圆锯新买的，新房马上要装修，装修后自己做几样家具玩玩。
现在没板材可锯，不够底板在导轨上推起来比较顺滑。

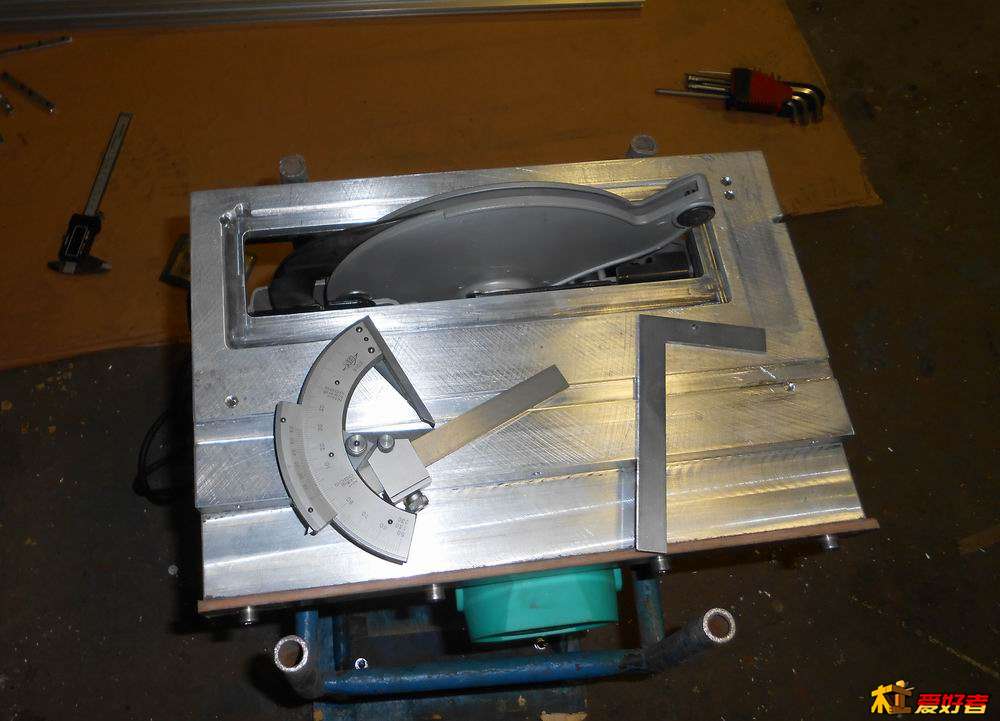

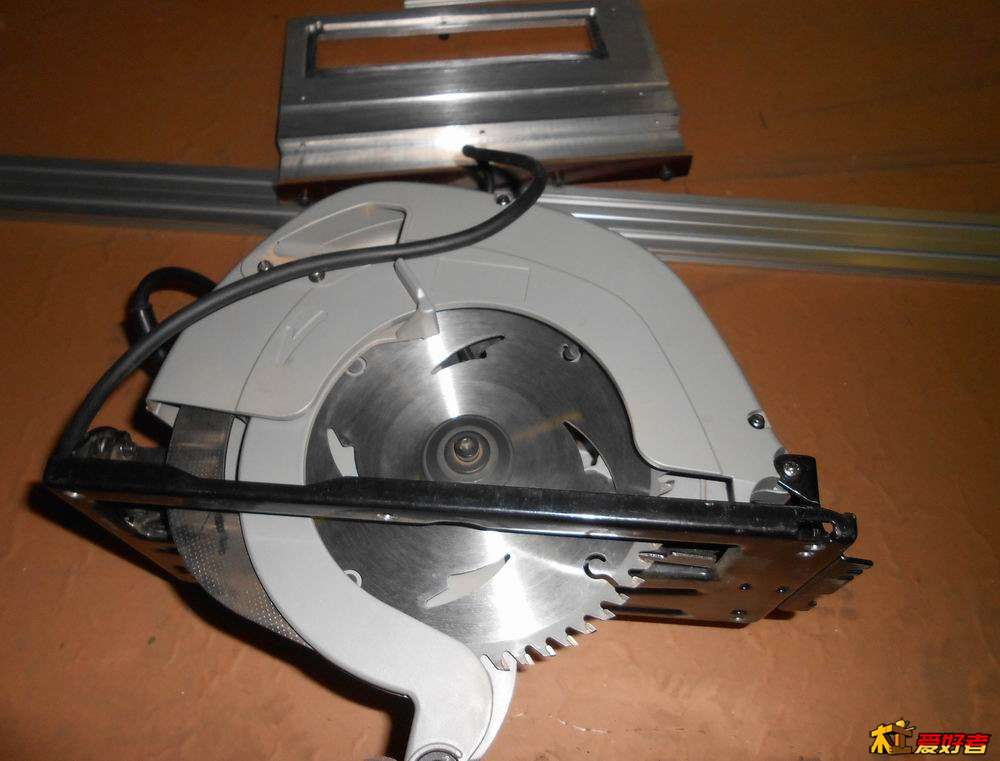

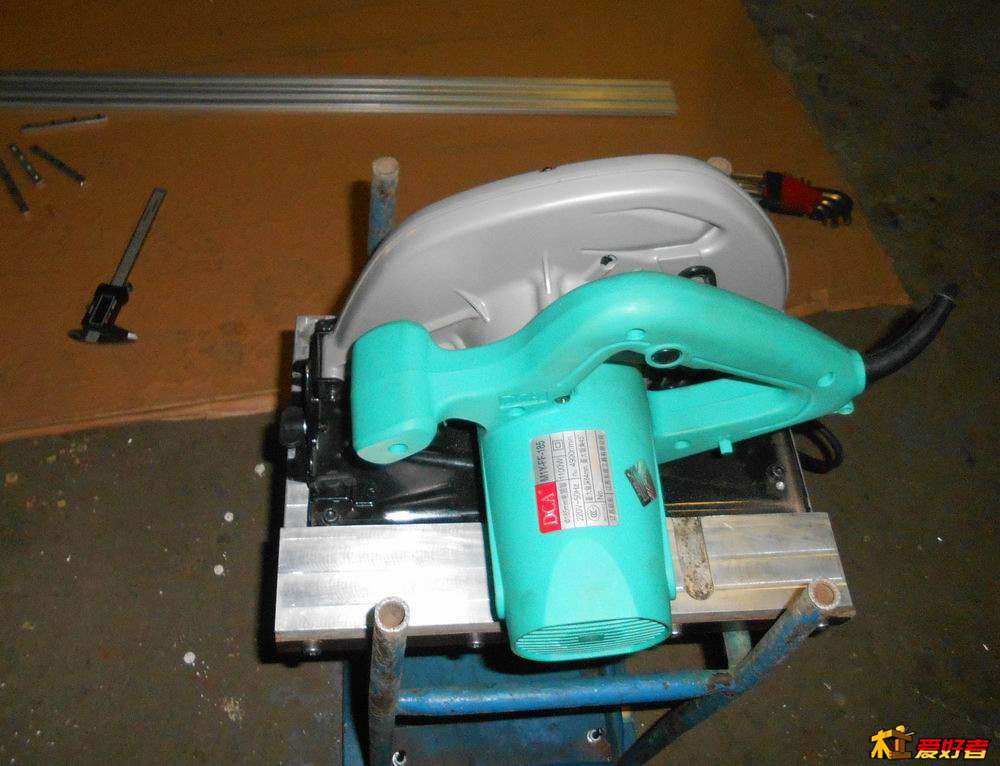

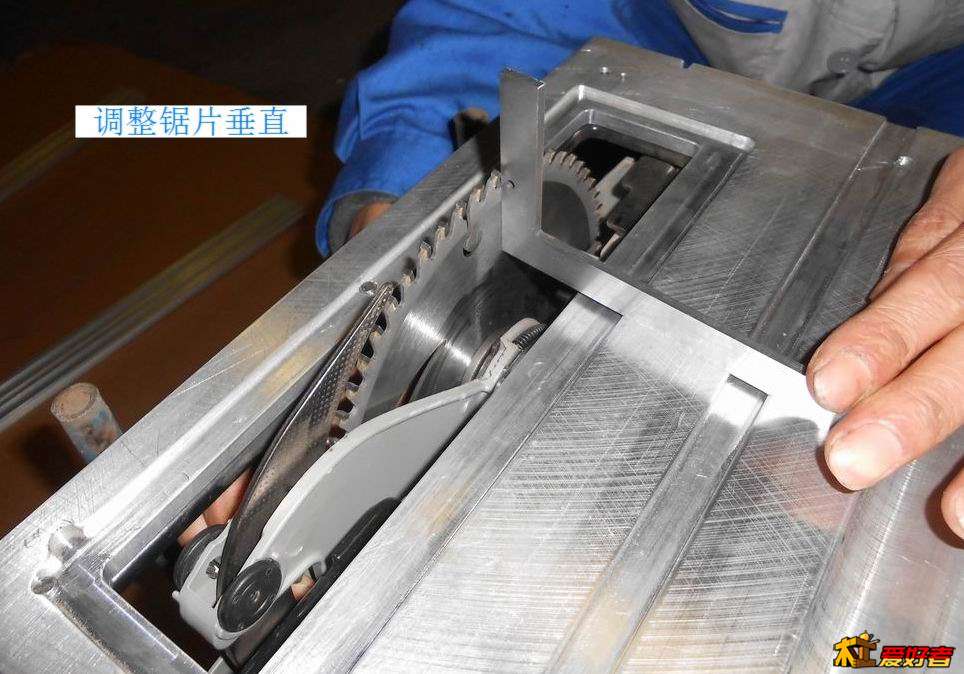

话不多说，上图，大家多指点，我还是新手，大家的经验对我很重要。

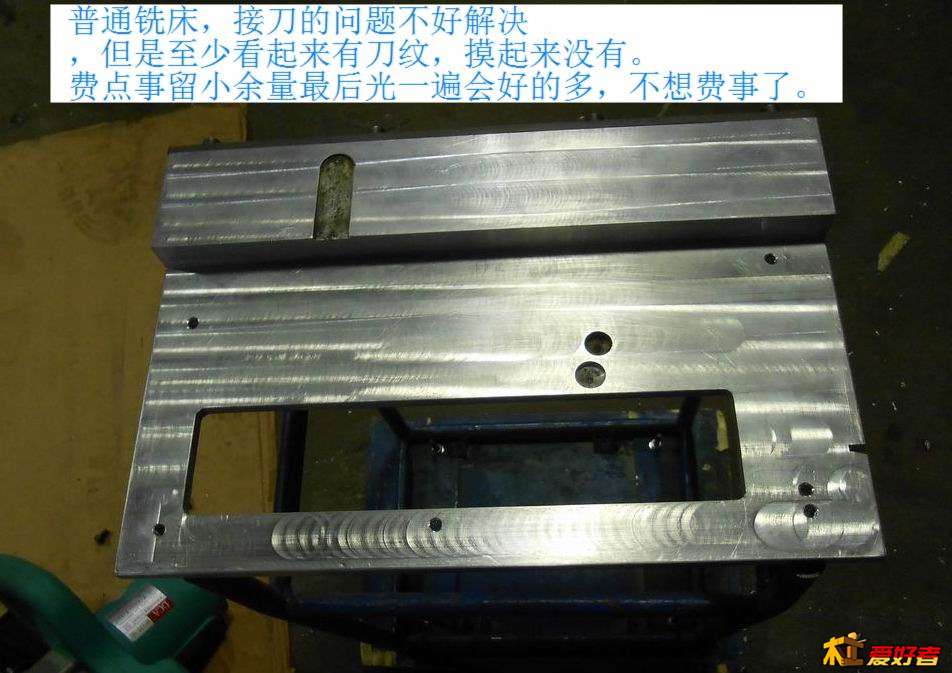

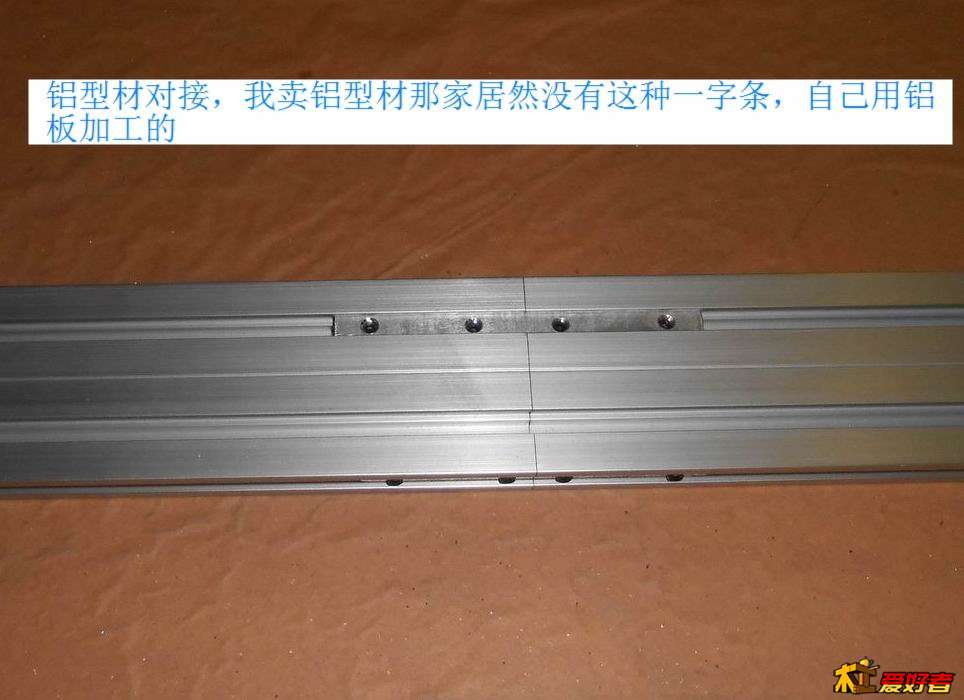

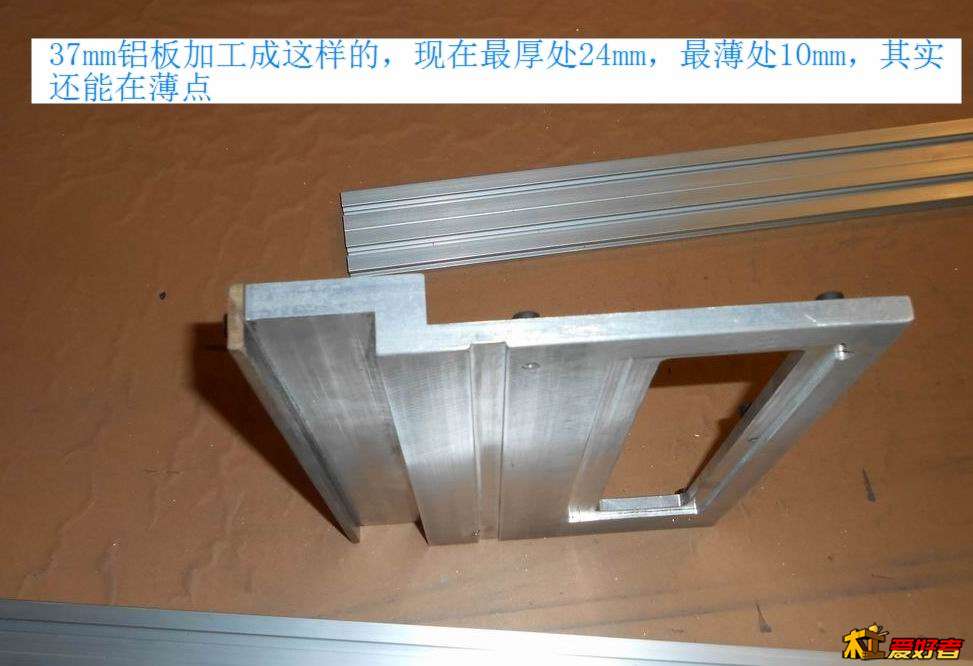

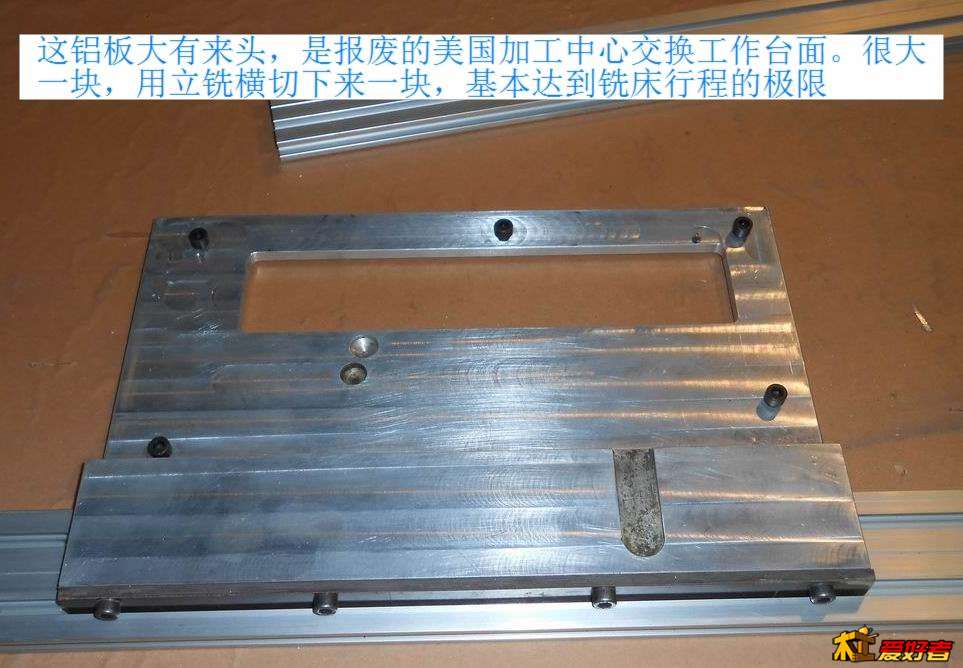

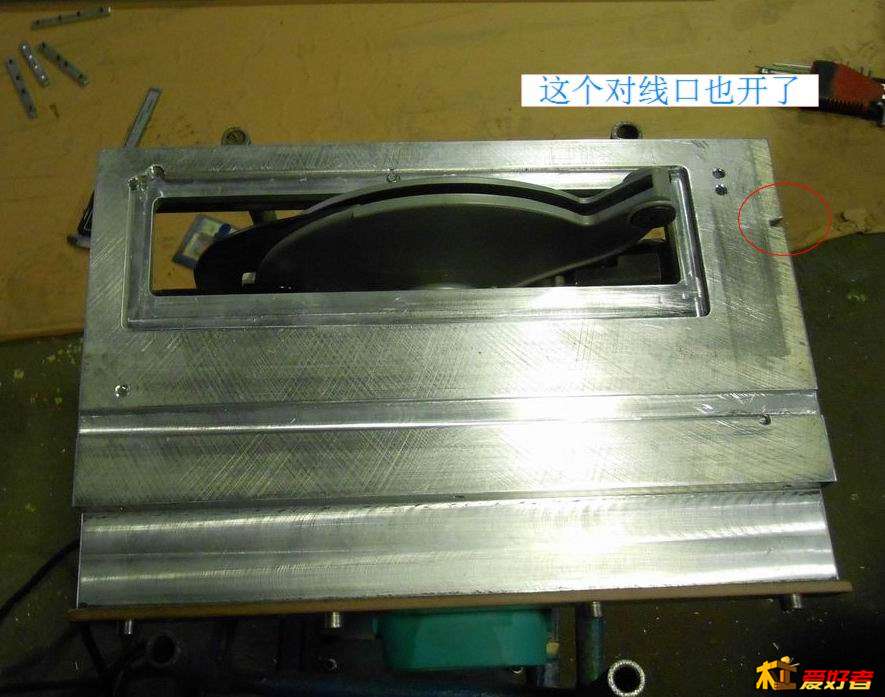

调整大小 DSCN2057.JPG

直角尺 · 发表于 2013-2-26 19:25:34

精益求精，下功夫了。

xuezhiyi128 · 发表于 2013-2-26 20:00:20

好手艺,好工艺,做得真好,看着舒服

电子应用 · 发表于 2013-2-27 01:43:50

有大家伙就是不一样啊。。我就做什么都要人家打样，还要花人情。有条件了，也要进车床，铣床。

大星 · 发表于 2013-2-28 21:24:48

没看明白这电圆锯底板是如何跟那1560铝合金结合起来用得，这底板做成那么多槽做啥？

泥沙俱下 · 发表于 2013-2-28 21:47:41

本帖最后由泥沙俱下于 2013-2-28 21:51 编辑

大星发表于 2013-2-28 21:24
没看明白这电圆锯底板是如何跟那1560铝合金结合起来用得，这底板做成那么多槽做啥？

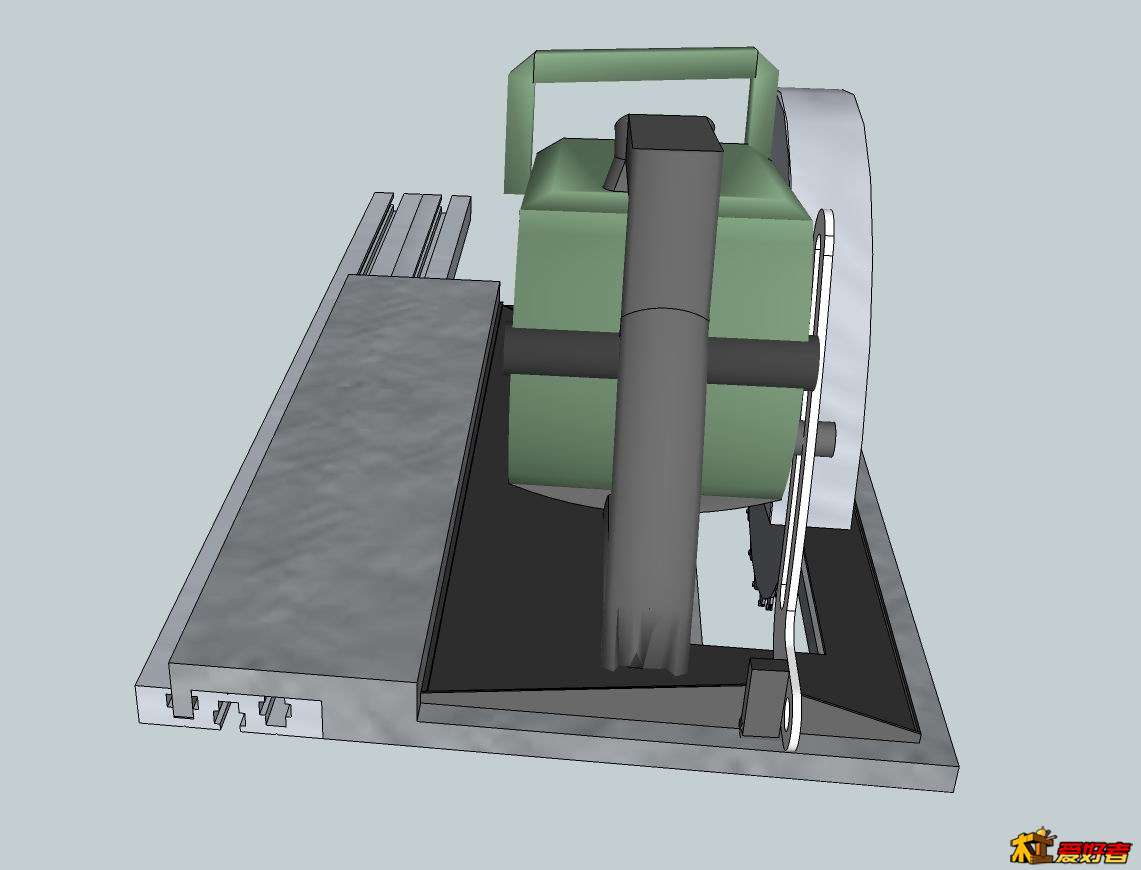

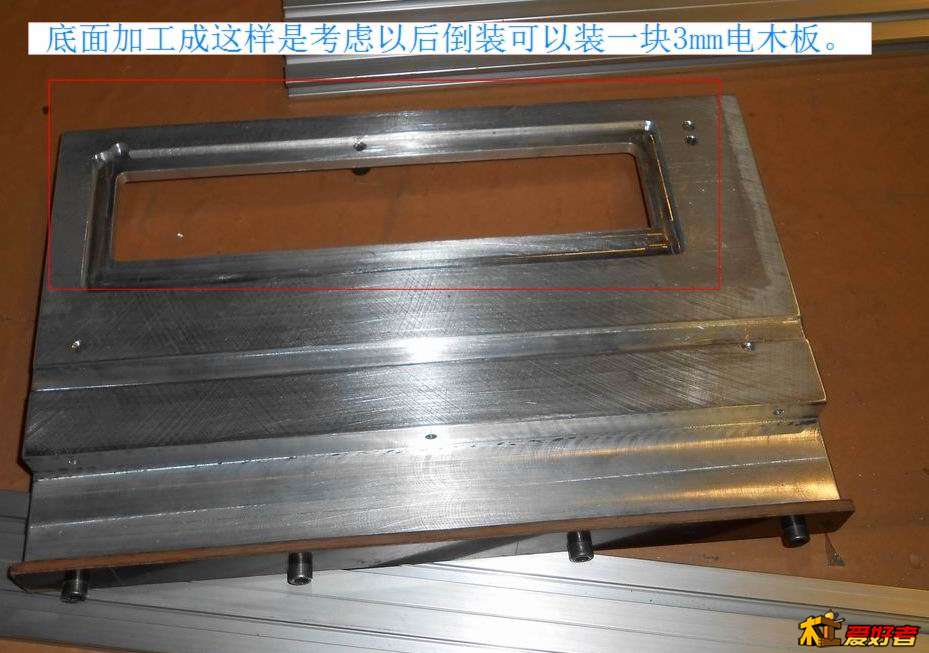

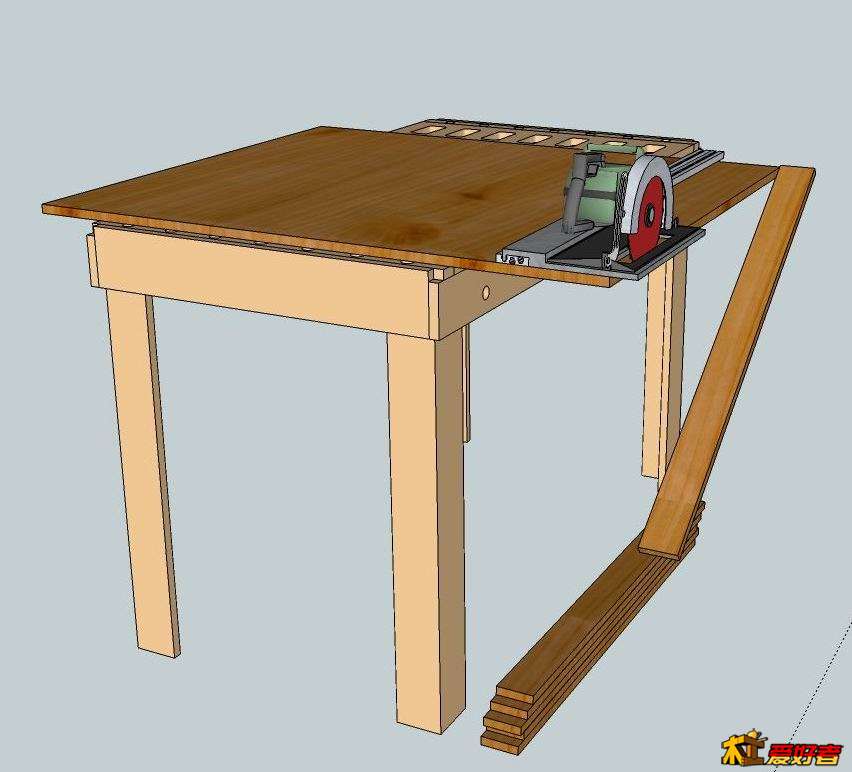

导轨在新房，近期不用，没办法拍照了，上个我用SketchUp（草图大师）画的三维图你看看。底板的槽是以后可以装电木板倒装用，可能想的有点多，也许倒装也用不上，权当减重了。话说哥们画的还行吧？

◤╲无语 · 发表于 2013-3-2 23:24:01

底板没有卖的自己怎么做呢

泥沙俱下 · 发表于 2013-3-3 00:13:09

◤╲无语发表于 2013-3-2 23:24
底板没有卖的自己怎么做呢

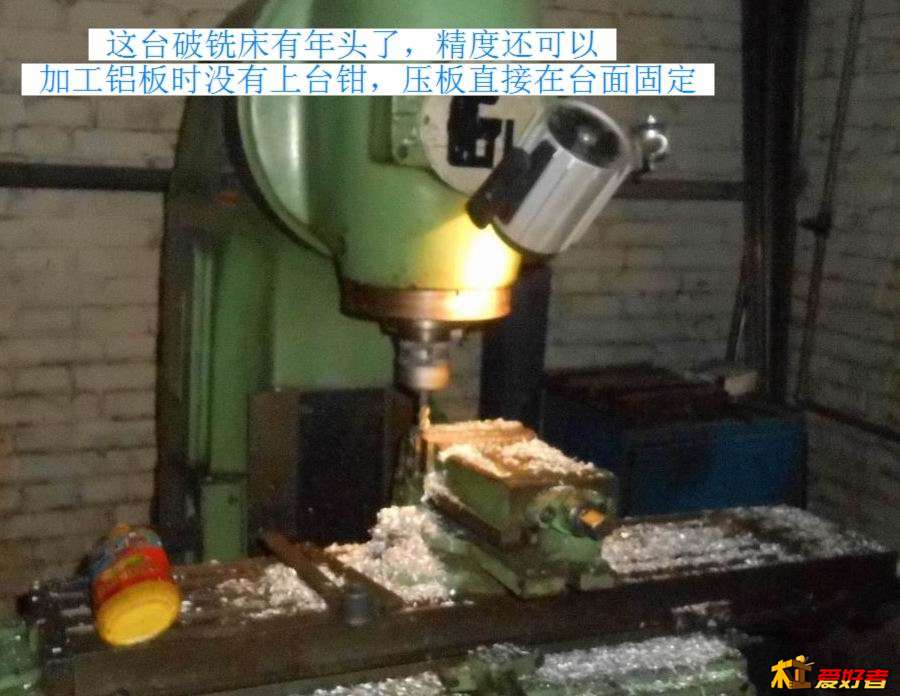

看第6张图

EPVBFTJ · 发表于 2013-3-8 12:01:04

怎样精度怎样！会不会卡！好不好推！？

泥沙俱下 · 发表于 2013-3-8 12:24:20

EPVBFTJ 发表于 2013-3-8 12:01
怎样精度怎样！会不会卡！好不好推！？

由于卡导轨那块是活动的，螺丝固定，调整的时候，我在中间垫了0.1左右的铜皮，推拉比较顺滑。

EPVBFTJ · 发表于 2013-3-8 12:43:40

泥沙俱下发表于 2013-3-8 12:24
由于卡导轨那块是活动的，螺丝固定，调整的时候，我在中间垫了0.1左右的铜皮，推拉比较顺滑。

哦还可以调节！相当好的设计！

泥沙俱下 · 发表于 2013-3-8 12:53:12

EPVBFTJ 发表于 2013-3-8 12:43
哦还可以调节！相当好的设计！

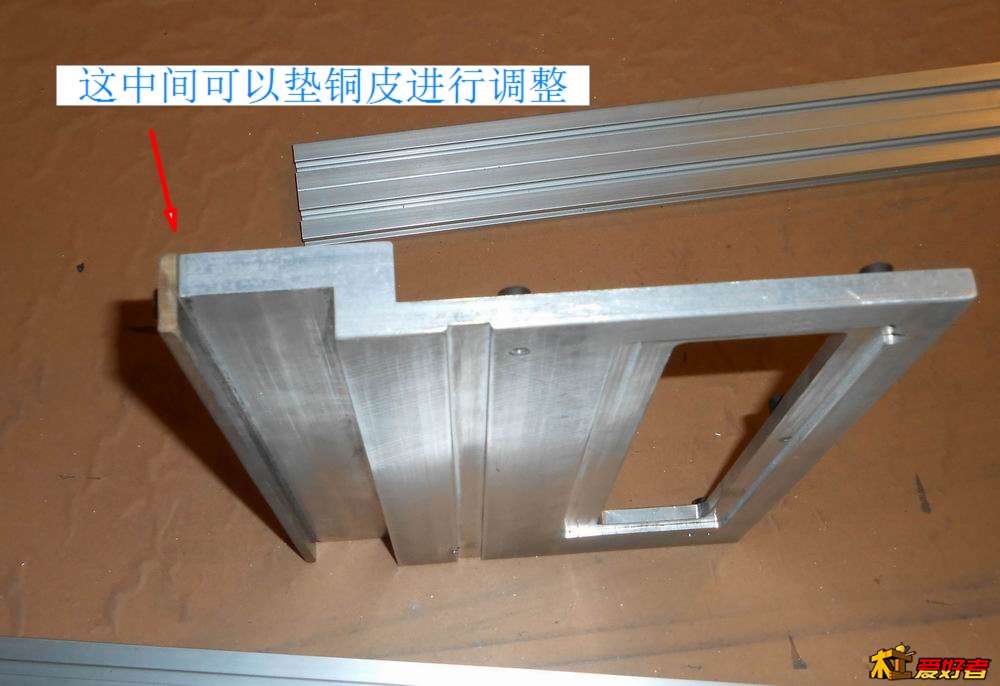

就是在这中间垫东西调整，加工的时候，这里适当比铝型材窄一些，就是为了调整。调整大小 DSCN20581.jpg

大星 · 发表于 2013-3-10 21:53:15

泥沙俱下发表于 2013-2-28 21:47
导轨在新房，近期不用，没办法拍照了，上个我用SketchUp（草图大师）画的三维图你看看。底板的槽是以后 ...

画的真好，这下明白了，真想拜你为师学习一下画图和金工。

尘埃3060 · 发表于 2013-4-3 20:52:59

泥沙俱下发表于 2013-2-28 21:47
导轨在新房，近期不用，没办法拍照了，上个我用SketchUp（草图大师）画的三维图你看看。底板的槽是以后 ...

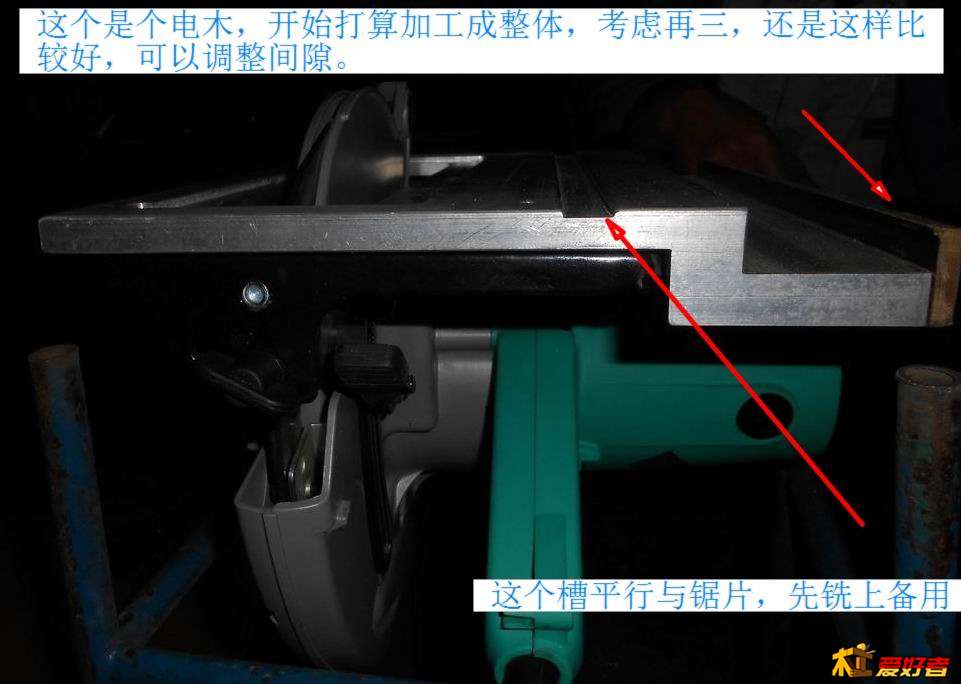

你这个厚铝板加工的底座，最左边的是电木贴上去的吧？当时你还不如直接铣出一个条，一个整体直接卡在导轨里了！
这个导轨是最牛X的了，亏你有这么厚的一块铝板啊，顶你！

泥沙俱下 · 发表于 2013-4-4 21:40:31

尘埃3060 发表于 2013-4-3 20:52
你这个厚铝板加工的底座，最左边的是电木贴上去的吧？当时你还不如直接铣出一个条，一个整体直接卡在导轨 ...

谢谢。关于为什么不铣成槽，请看12楼的解释。
