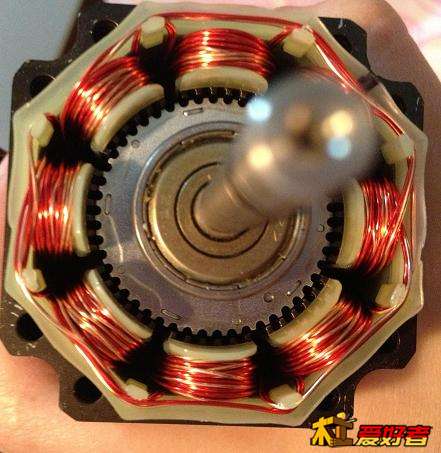

今天又拆开来看了一把步进电机里面的定子绕线，解决了一个疑问：定子绕线为什么有两种颜色的线？
1 Z8 ]+ z+ X! h2 J% I+ y
9 A0 b: R. i# @
观察发后有以下发现：. u; |, S( k$ s- g
发现1，每个线圈都是由双股铜线的——两种不同颜色的线；+ {- } B: ~% g8 q( J
发现2，不相邻的线圈之间，双股铜线是连续的。: |9 |9 {) ?* K
! K+ K+ Z1 O0 l+ G6 Q5 F# @ f
继续南孚电池的测试有以下结果：
+ `3 i9 z' l8 c- y2 l( P5 |$ g. g如10楼图图片，对电机的引出线从左到右依次定为1,2,3,4,5,6,7,8' V G2 h4 j, c& Q( X
按照（+1，-4）；（+5，-8）；(+2，-3)；(+6，-7)的顺序通电，电机每次都会顺时针（从手轮看向输出轴的方向）转动一个角度（理论分析是1.8度）
. S* \9 H6 l" c5 h M( g$ Q% z u

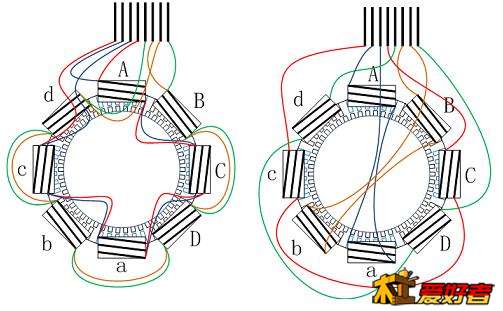

再根据9楼，14楼的分析。可以判断电机的实际绕线方式如下图左，等效于下图右:
5 K0 T! {" N3 v, e$ ~5 B
/ m8 r. J" J+ j! d$ [" W4 o# `
" R# y2 S( `8 `7 {% |
既然是等效于四相单独绕线的方式，那为什没还要把相邻的两相串联呢？' b ^5 v- I2 l, J" _
个人认为主要有以下优势：- ~8 D' z) ^5 G7 i# I$ G
1，分散定子内的电流，利于散热；5 e- M' ~! Y/ D q) e
2，双股铜线同时绕再生产过程中可以提高生产效率；# ]5 _- U- b- i% h3 ^ L
3，使转子受力更均匀；
7 P r& W ]- U# y2 r
% F- Z' t0 c7 w, L根据其他帖子看到的转子照片（自己的没敢拆，怕消磁）可以判断转子上有两个永磁体，如下图：
