得伟735压刨啃头尾原因

圣希

小Q 发表于 2013-2-25 21:31
我已经试过了  我的压刨肯定是不行了  我觉得是因为机体自动锁定的机构松了 所以这样。

735压刨究竟是压料辊下压弹簧疲软，造成啃头尾？还是四根T形丝杠上的消回差螺母里的顶机弹簧疲软了？不用延长板啃尾是正常现象。啃头的必然啃尾吗？好多未解开的疑团。

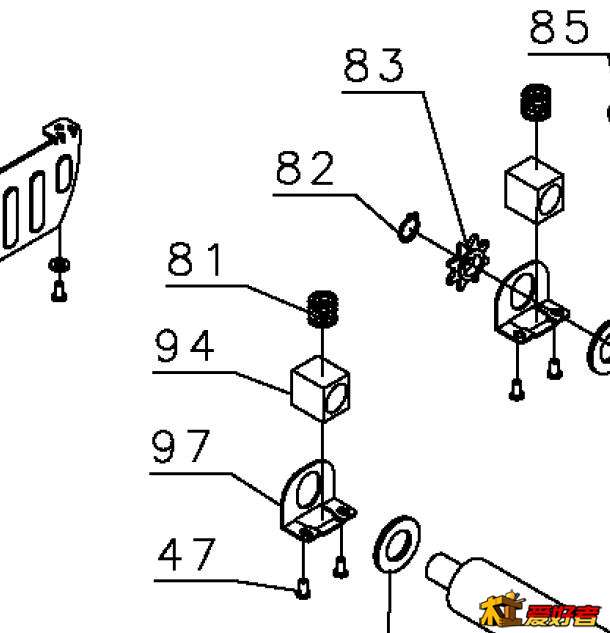

这是胶辊下压弹簧，图中标号81.
+ G4 T- V. b/ P+ x

735压刨胶辊下压弹簧

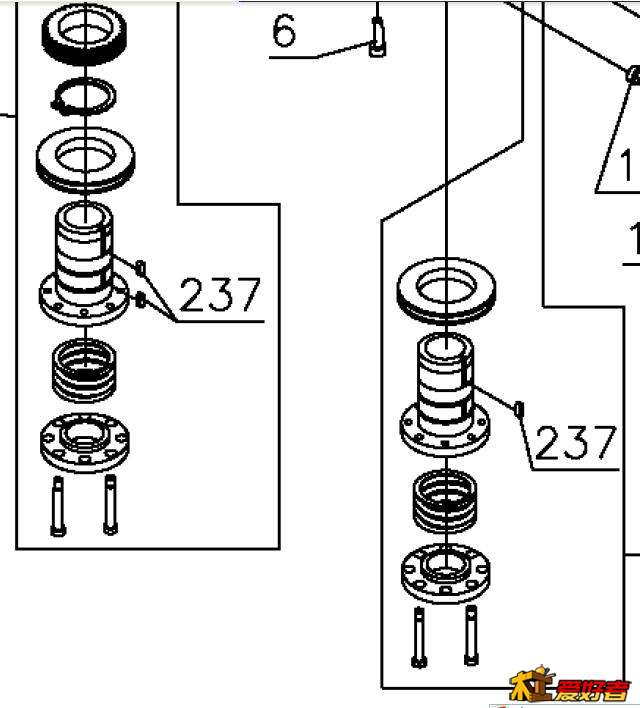

6 r9 H2 N5 f! J0 ?4 j: J以下是丝杠消回差螺母总成，其中的弹簧应该就是全民自制老兄说的顶机弹簧吧。
# N4 H9 L% r4 U& u& t% b. k! f

圣希

中大哥伦比亚123 发表于 2013-2-24 08:56
$ D# L2 N. R( D* o有啃头尾毛病。

/ }" w3 C# W5 v) A- ^' O* }小Q兄说他的735压刨也是啃头尾，加延长板无效，观察后发现机头在升降丝杠上有旷动。您可以研究一下您的机子，是否也是有此问题，好大家集思广益解决问题。

全民自制

圣希 发表于 2013-2-28 00:12
顶机弹簧是这个弹簧吗？，松开下螺母的两颗螺钉，可以旋紧加压吗？

. e3 _4 v9 a0 |0 l, }不是，是我学习良明和得伟得各自优点改进得，就是机体下压丝杆上套上弹簧，一头定住机体，一头顶底座，效果很好，这是良明得好处，弹簧是内圈15，外圈18，长度40，然后给良明得加了4个角柱和滑杆，这样机身也很稳定

全民自制

小Q 发表于 2013-2-28 00:20
我研究着  照着那丝杠在丝杠头上锁四个下去 锁住机器 能不能行呢？

不是锁下去，而是顶，，依靠反作用力来固定，机体本来就自然下垂旷量大，你只有上顶机体才能做到顶部固定，下压得话刨东西刨轴得反作用力使机身上跳，弹簧是有缓冲区，顶也白顶，w

圣希

小Q 发表于 2013-2-26 10:36
机体有轻微的松动导致的。  压料棍是会动的。

6 c( Z4 x* f- j9 b类似的弹簧消回差螺母介绍
6 d% x5 o0 `1 _5 r, h9 Q( g

弹簧预紧式消回差螺母

/ F4 Y& J0 H, ~. j5 P* y" c# \

弹簧预紧式消回差螺母说明

' @4 f: u; x. _: p! N和735压刨的消回差螺母类似，只是人家用的是花键，735压刨用的是俩螺钉。卸下螺丝钉前做好标记，旋紧后上上螺钉应该就行。不用大拆。

小Q

全民自制 发表于 2013-2-28 01:06
5 ^/ z, v' I7 M5 r不是锁下去，而是顶，，依靠反作用力来固定，机体本来就自然下垂旷量大，你只有上顶机体才能做到顶部固定 ...

! U  P( r) C+ w$ c  `& r* k哦 我明白你的意思了  那四根弹簧松了 压不住机器了 所以咱们就从下往上顶住它！让机体完全固定在丝杠上。

小Q

圣希 发表于 2013-2-28 01:16
- k9 y- y0 [2 i5 G类似的弹簧消回差螺母介绍

1 w% \) D9 g' c5 U" J( B我看到735下面的那两根销子了 但是不确定把它松了在调回去就能管用。 这样 我下星期时间充裕 到时候我试试看 反正只要不大拆就不影响精度。我把每个都紧相通多的量在锁住试试。

全民自制

小Q 发表于 2013-2-28 09:27
+ p2 {' ]0 V4 `+ K! q& Y/ {  ~; {哦 我明白你的意思了  那四根弹簧松了 压不住机器了 所以咱们就从下往上顶住它！让机体完全固定在丝杠上。 ...

对，因为刨削时得反作用力，机体上串，而机体位置是在旷量行程得下端，就造成上下串动，用弹簧顶住在串动位置上段，让机体没有上串行程，他就没法往下串，机体不就稳固了，而且上升机体还轻松些

圣希

小Q 发表于 2013-2-28 09:28
我看到735下面的那两根销子了 但是不确定把它松了在调回去就能管用。 这样 我下星期时间充裕 到时候我试试 ...

我觉得可以一格一格的实验，都调同样的格数。做好初始标记，做错了可以调回来。我的试了试感觉四个丝杠的消回差螺母没有松动，压不动。不知您的松动到何种地步，加多大的力量就能感到螺母在动呢？

小Q

圣希 发表于 2013-3-1 00:32
我觉得可以一格一格的实验，都调同样的格数。做好初始标记，做错了可以调回来。我的试了试感觉四个丝杠的 ...

等我不忙的时候试试看吧。现在不敢拆压 怕拆了装不上就麻烦了。

圣希

小Q 发表于 2013-3-1 11:56
等我不忙的时候试试看吧。现在不敢拆压 怕拆了装不上就麻烦了。

8 R8 L9 }8 O; l7 }4 r究竟您的735压刨机头松到何种地步？

小Q

圣希 发表于 2013-3-1 23:10
究竟您的735压刨机头松到何种地步？

这么说吧 如果放上一块一米长的一寸厚红橡板  （宽度20cm 双面已经刨光）任凭它自己进料自己刨的话 肯头肯为的长度大概在9CM左右  深度在0.75mm左右。 如果用手抬起一些的话会轻微一点。  （我的机器没有延长板）

小Q

小Q 发表于 2013-3-1 23:18
这么说吧 如果放上一块一米长的一寸厚红橡板  （宽度20cm 双面已经刨光）任凭它自己进料自己刨的话 肯头肯 ...

看不出来。等我买个那种测试表 测测

圣希

在北美的这个网站的帖子里找到了一个类似情况的，得伟735压刨用了几年后出现啃头尾，有进出料延长板也不管用。网址如下：http://www.sawmillcreek.org/show ... snipe-problem/page2
6 w, O; p8 Q1 W, h原文的解决办法------followup post: i got some new springs from dewalt, flipped the planer upside down, removed the bottom, pulled out the front roller, and replaced the roller springs. no more snipe! HOWEVER, in the process of reassembling it, i accidentally bumped the elevation wheel. this threw the bushings that ride up and down the threaded guideposts out of alignment, and the elevation wheel would not budge after my initial reassembly. i was sure that i was now the proud owner of a $450 paper weight, but a careful anlaysis of the mechanisms, reassembly, and tune up with a dial indicator had my planer humming again. did i mention there were some 4 letter words that the neighbors probably heard?! if you are considering replacing the springs, send me a PM and i'll be happy to advise on how to avoid my initial debacle!

圣希

根据翻译后的大致意思就是更换了压辊的弹簧后就没有啃的问题了。并且着重说了拆卸时不要把四条丝杠移位了，要不然装起来时就费劲了。
