折腾得“管夹”

cjc0320

曲径通幽 发表于 2013-2-22 08:50
* h4 [+ l0 M( [8 E水管用结实的硬木方代替；G夹用50*50的角铁代替；制作：木方按需打孔，角铁两面都打孔，其中一个连接木方， ...

能画个示意图吗？想做几个。谢谢
1 M1 R/ A3 p' H" h" \! f1 p螺丝部分怎么处理？

曲径通幽

cjc0320 发表于 2013-2-22 12:33 [url=forum.php?mod=redirect&goto=findpost&pid=3043940&ptid=179134][/url]
能画个示意图吗？想做几个。谢谢
$ F5 T- M, a  ^9 F螺丝部分怎么处理？

不好意思，我年纪大了，不会画图。我试着再仔细说说，看能不能说清楚。硬木条的作用和本帖的水管作用相同，所以打孔的位置也差不多。50MM宽度的角钢是代替本帖那2个半截G夹的，根据你需要的长度锯2段下来，每块角钢L型的2个平面中心打孔，其中1个孔用螺栓连接硬木条上的孔，另外1个孔用丝锥攻丝，装上六角螺栓（代替本帖的G夹上的丝杠），用套筒扳手松、紧螺栓。不知道我说明白了没有？另外，角钢最好用厚一点的那种（攻丝比较好），如果需要加强，可以焊上一个螺母，或者在角钢攻丝的那个平面再加上一块同样大小的铁板（用铆钉或者螺丝连接）。这样做的好处是：木条代替了水管；角钢和螺栓代替了G夹；省去了电焊工艺；节约了金钱。

ccj

好创意！学习了。

黑土地6

也是一种方案

ren8wei

  支持自己动手的。

以前是木工

看来民间真有高人啊

changhushuiku

这个想法不错，不知好不好用。

电子应用

有这电焊技术的大哥，买G形夹的钱也该省下了吧？！套管上直焊25*4*100的扁铁，嘴上加个8.8级镙母，可好？

百变金刚



雨过天zgzcf

赞一个

电子应用

电子应用 发表于 2013-2-22 20:43
. u: Z- l* ]  ?* B有这电焊技术的大哥，买G形夹的钱也该省下了吧？！套管上直焊25*4*100的扁铁，嘴上加个8.8级镙母，可好？

朋友多，朋友实在。对啦。我家里荔枝木就是烧水用的，大家有做过荔枝木的小东西没？先说明，这东西特硬，沉水，烧水后的灰很少，很轻，白色。有意思的朋友我送给大家，不过是要大哥们来拿或是邮费自付啊。。
+ u. x: c5 ~1 m. N

cwm12686

曲径通幽 发表于 2013-2-22 13:59
% j) r0 @" z* o; ?$ T. X9 A4 W不好意思，我年纪大了，不会画图。我试着再仔细说说，看能不能说清楚。硬木条的作用和本帖的水管作用相同 ...

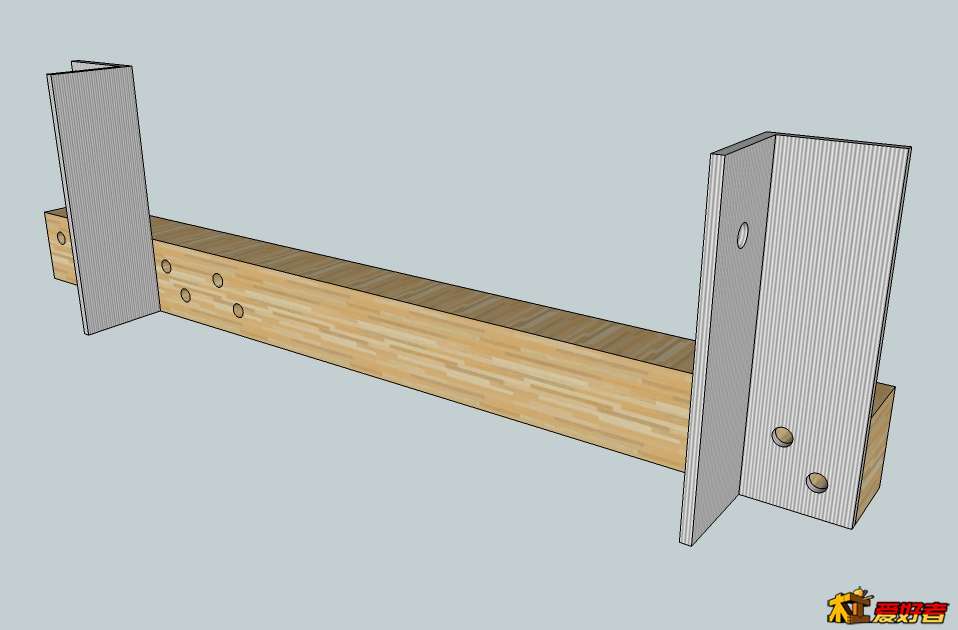

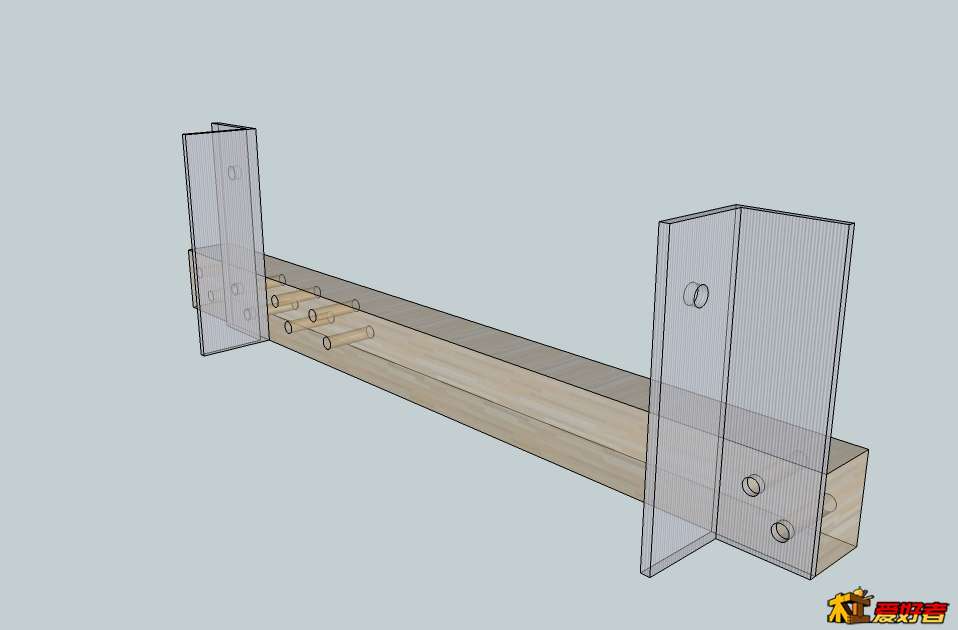

) @: j) R$ C6 T3 `; m* l您说的是这个意思吗？

) g3 r+ ?* |: t$ {

cwm12686

cjc0320 发表于 2013-2-22 12:33
8 i! j; |$ O& U- b能画个示意图吗？想做几个。谢谢
螺丝部分怎么处理？

3 p, E. o1 X; O9 m( i请看42楼并看32楼老先生的意思.

飞翔的雪花

做的不错啊，喜欢木工的人就是聪明！

圣希

方法很好，因陋就简，幸亏是加工不要钱，要不就贵过成品了。就和自制木工台钳一样，零件买齐了也赶上成品价了，再加工就超出成品价了。
