(对论坛改后的发帖机制不熟悉,只好把图片用回帖发到这里了)
+ z5 z+ Y6 H. h% }9 C/ K& P

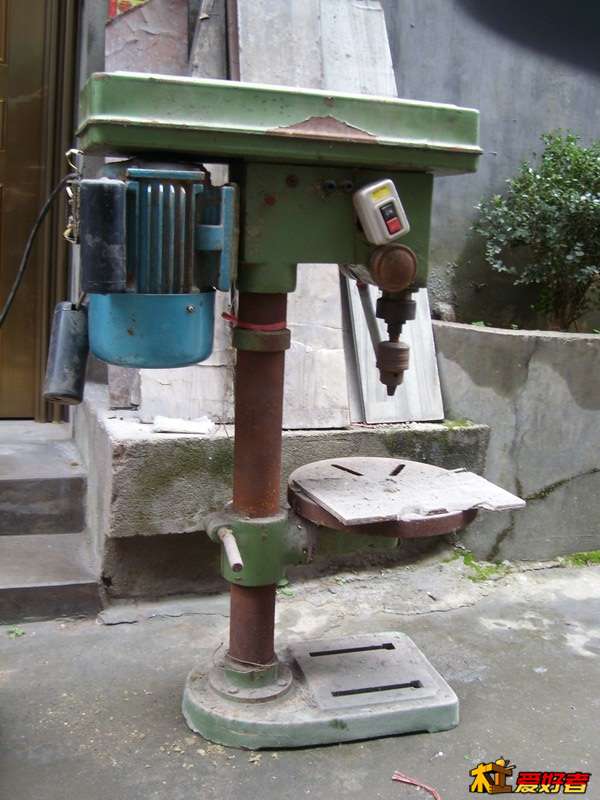

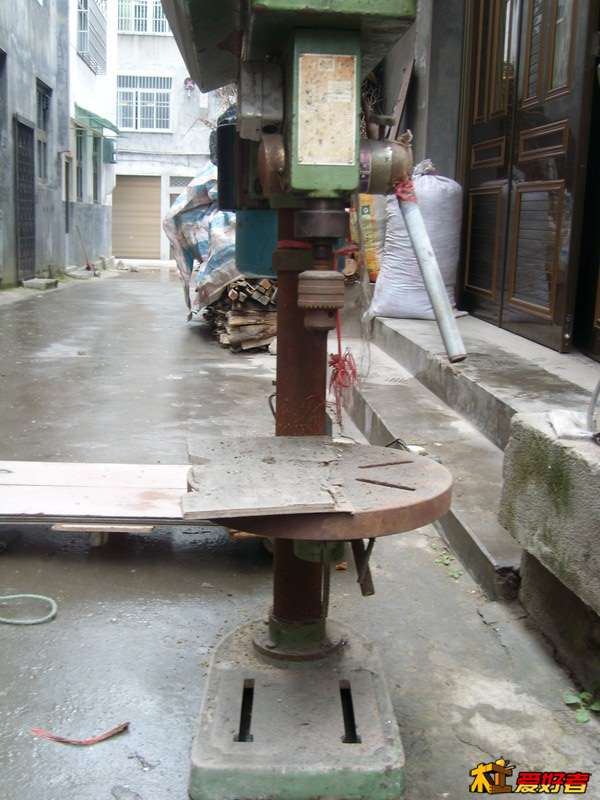

( ~& x+ G$ s, N# H2 T& v台钻总体外观:立柱生锈了,不过整个绿色的机头能转动,下面的操作盘锈S了,暂时是转不动的! |* Q( p" e9 i" Z' G$ O. e, r
: c3 l3 N+ ^" \9 Q7 t* g# c" U
1 |0 x! H* ]$ S: r/ t( M4 r4 c量了一下整机高度是900mm,重量嘛就没有去测量了& d( ~+ ]$ [+ }4 g
; D, b1 d9 V! z- X- R/ K# c
. l. F* i+ `9 c+ K# p( `$ F6 x# `正面,那个上下活动机构的三个扳手已经没有了,是用了一个镀锌水管焊上螺丝替代4 W; m- C; P4 \4 k
4 }8 P" H' M, \. s$ z+ }, o6 D7 w: ^
这个是我用来运台钻的功臣,原来是做来运沙子的,个人力气比较小,没有蛮力,用工具来取巧
% T$ x" a, {9 b" ]) P* g
" X5 P! @3 ?* P- I
( V+ Z$ S1 T3 E6 d
8 |9 |; A5 n# r: M
4 _, k& K9 O4 {( j3 \+ G- m! x

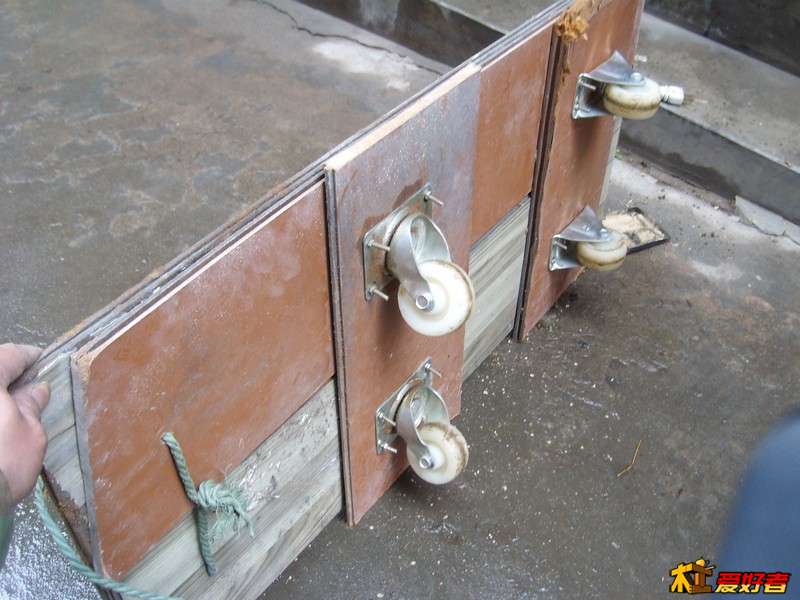

几块破地板,两个万向脚轮,两个定向轮
7 U5 t) v6 ^; J6 c5 Z! b
# w( N. N1 I& _

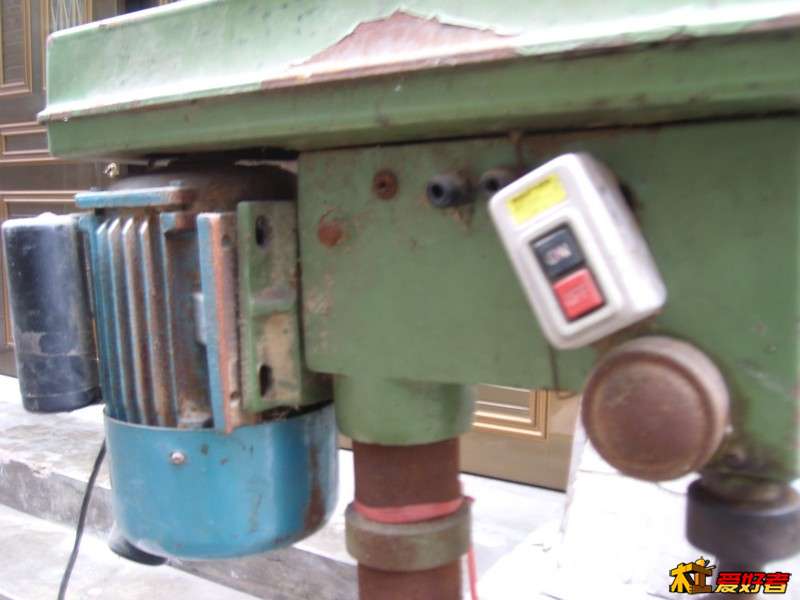

1 U1 ? O B3 I6 V7 T机头(这名字随便叫的)外观情况,那个开关已经被跳过不用它了,按钮内部也卡往了没法按下去
7 p) J8 C2 t, \; E7 y% A
/ G1 x' k% A# f5 k5 W, B

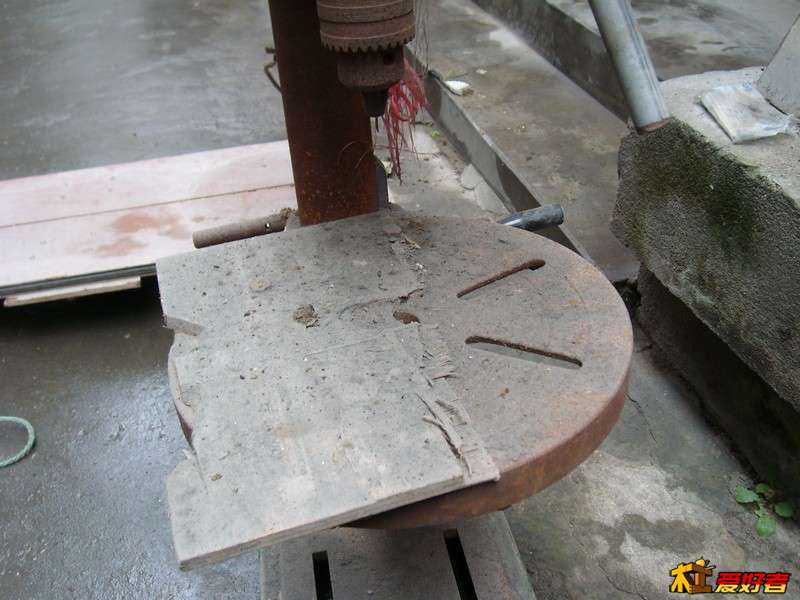

4 c& Z; w) ?1 ]: @1 Q. X操作盘外观,是圆的盘,被钉了一块破板不知道干啥用,暂时没空拆它
4 r; p7 I. f2 e( B
* r( B! ^+ {9 S& g# a7 D( `6 d
+ O, O7 y) K5 ^) y

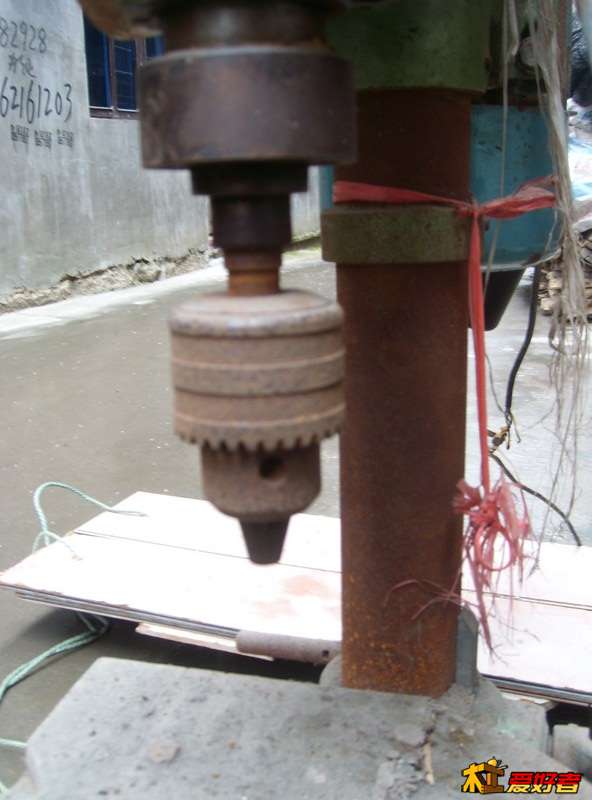

钻夹头情况,也生锈了,精度情况没测试,用手摇摇倒是感觉不到旷量/ {3 d0 Q/ f4 H* Z4 t1 K
9 V7 ~& s( F( ^( S0 z5 ]2 _+ O6 D3 _* d' t0 `# X# h# `0 r) r6 _9 r8 E' J

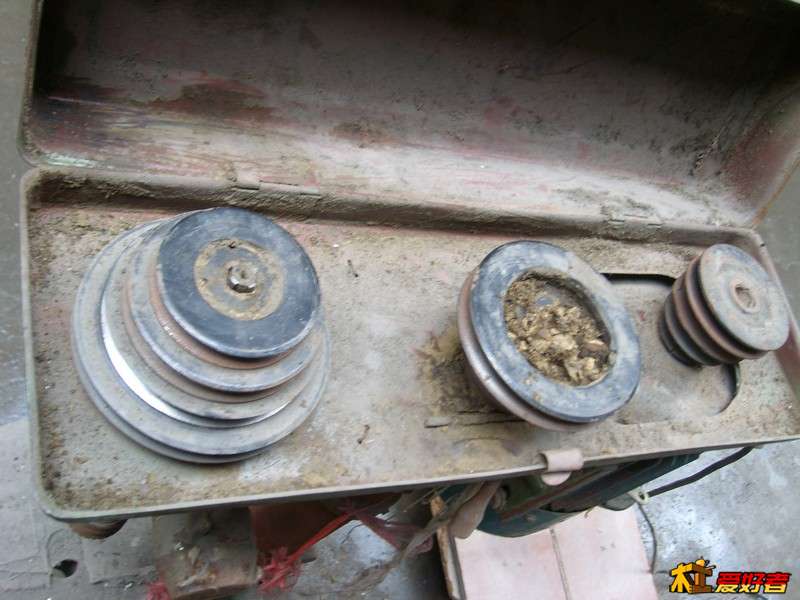

皮带驱动轮塔机构,清理前都是锯末堆满,感觉不是不锈钢加工门店出来的货,而是木材加工厂仓库出来的
% W+ e/ H4 D+ x1 C5 c) a2 M3 {9 p; B
- V1 b1 f* C3 N6 U# C

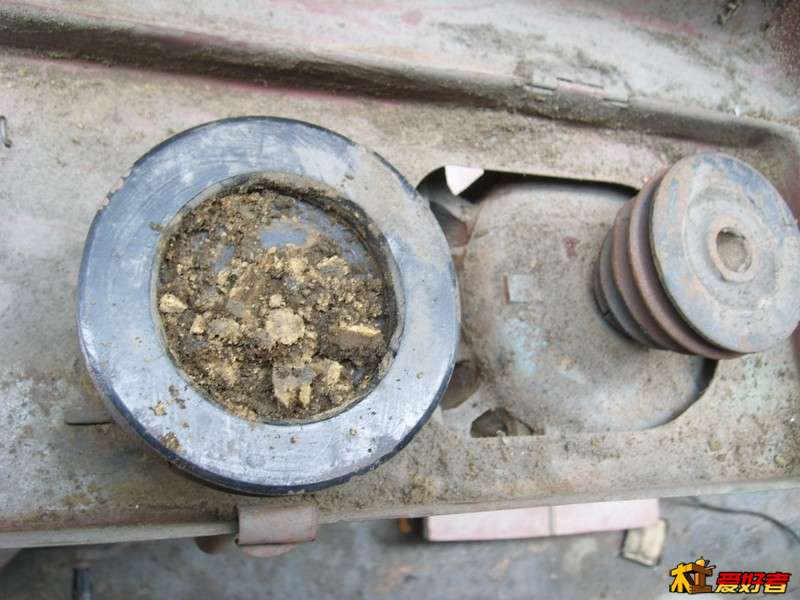

9 s+ H3 l, s- N" D轮塔上都是锯末,其他地方已经粗粗清理了一下
, v1 O/ n C! U" F% ~
+ z$ c6 W6 H J+ Y
(另外,上图里右边那个轮塔是配在电机上的,明显装错了,应该是上小下大才对,而且轮塔大小也不对,可能也是造成皮带松垮的原因之一吧)
3 `0 \4 v/ K7 X; c* f0 X! Q( \) g, s5 A

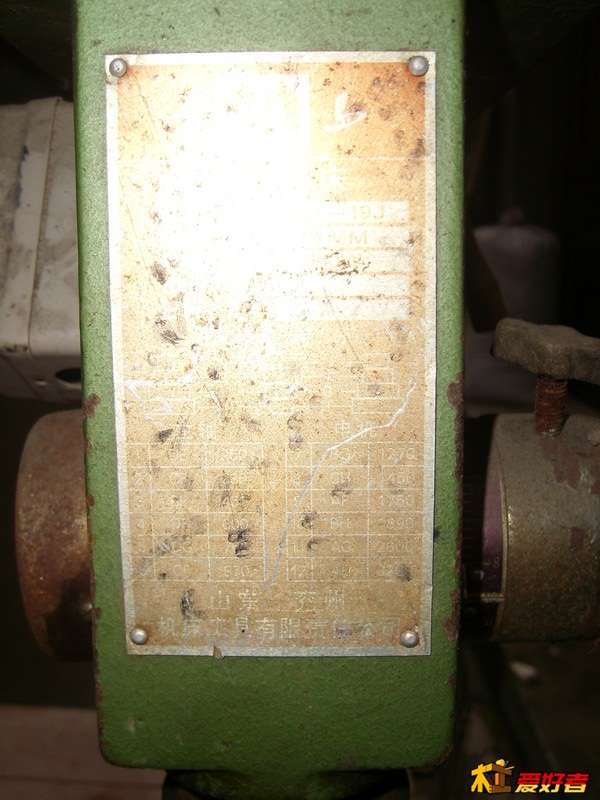

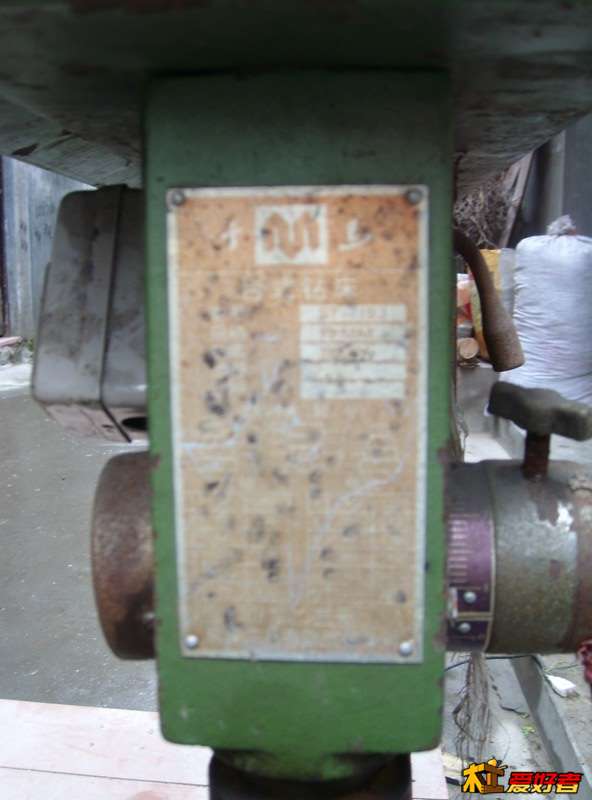

台钻铭牌:上面的字样为“云山”,台钻型号:ST-19J,标称功率550w,夹持能力19mm,然后是台钻转速等,下面落款是“山东 兖州 机床夹具有限责任公司”,上网搜索台钻型号没找到,厂家也没找到……难道失踪了?3 ~9 U0 y0 F2 l4 _* M- P
! P* n/ g5 m0 Z X3 E" _: {
, J9 _" K6 ]# h" v D B1 E
4 ]5 m8 z$ R* F1 ^" g% j( P$ ?8 x

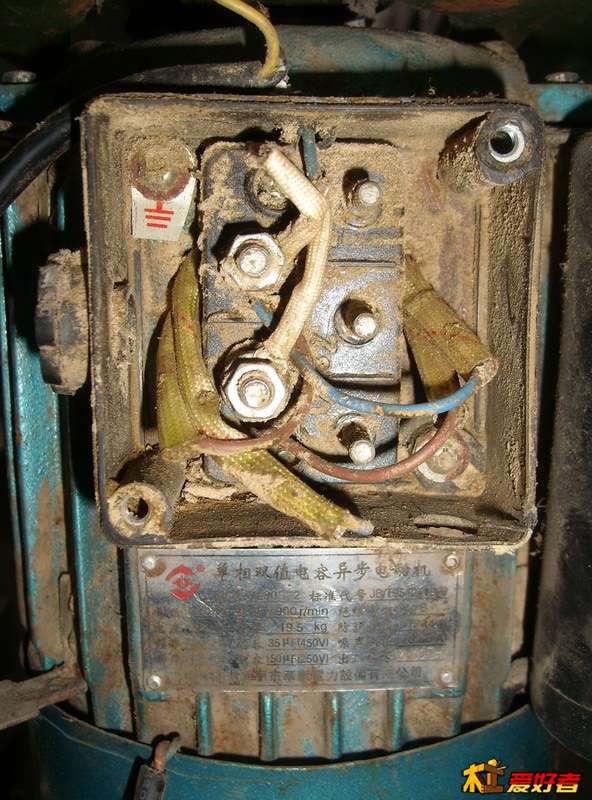

电机接线柱与电机铭牌,单线电机0 A0 W: R8 U9 R: r4 ~9 B& k
7 l$ W0 A- F/ p9 z, [$ I% D2 @- B" O* ~: R4 R
单机双值电容异步电动机,型号:YL90S-2,电压:220V,转速:2900r/min,电流:9.4A,质量:19.5Kg,电容一为35uf(450V),一为150uf(250V),功率:1.5Kw,中外合资泉州市华东电力设备有限公司生产
9 i$ _5 V- P" E1 S
5 ]& l6 ]8 O U8 a- S% J8 R I% z: ] Y

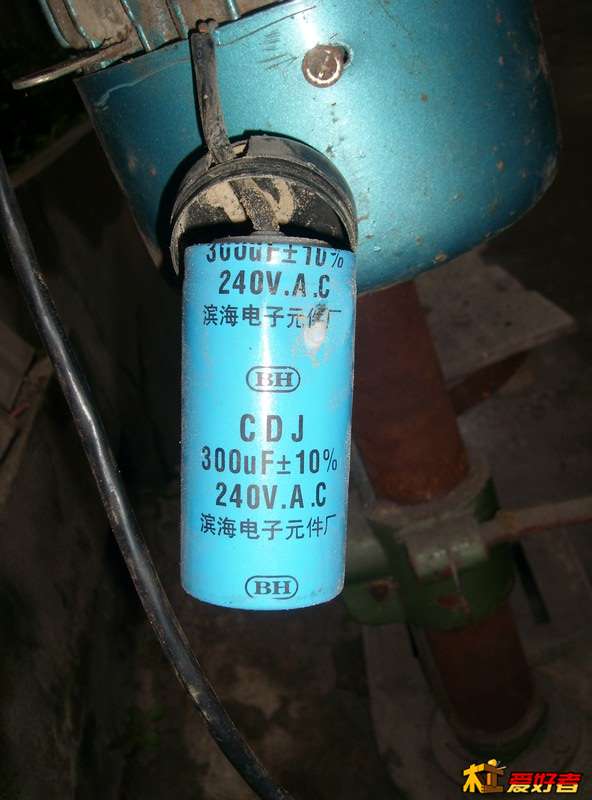

这个电容有点奇怪,300uf(240V),跟电机铭牌上标的150uf(250V)比,容量大了一倍,我对电动机知识了解不多,不知道有什么影响。但是不象是后来换上去的,倒象是原装的,接线很完整,不过也不能排除拆电动机换电容的情况2 e* S$ I, G1 A4 T4 ~9 H& C a& b0 n
) T: e- _7 \8 a# X3 G8 A

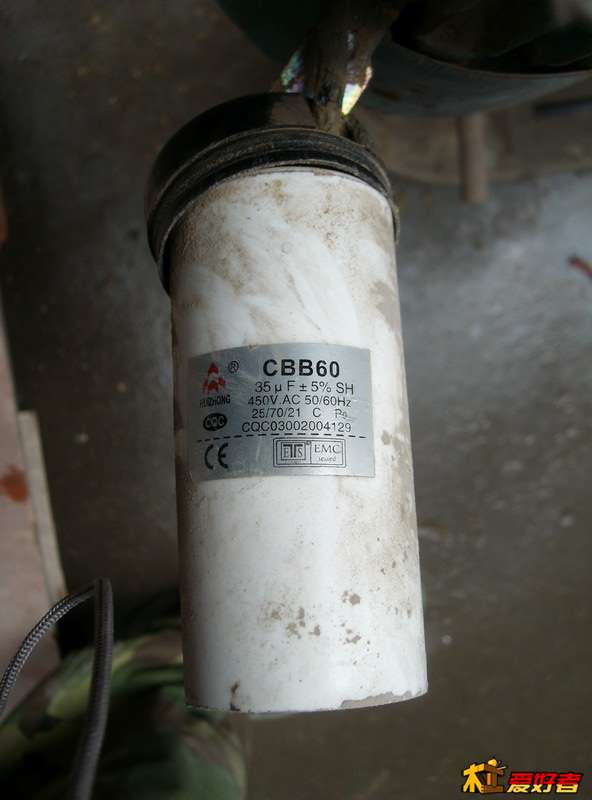

. Y& ~8 M/ I5 u5 M4 K, Z ], h2 T另一个电容,CBB60型,35uf(450V),符合标称容量
3 d! g) p2 P: J4 b. T' p V
$ A0 E& m* }# p! R' u& g: ~& w4 V

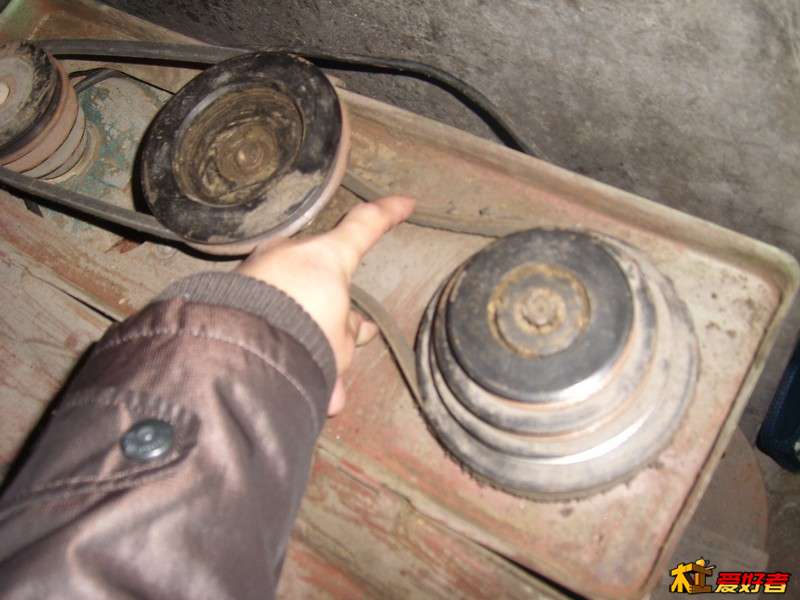

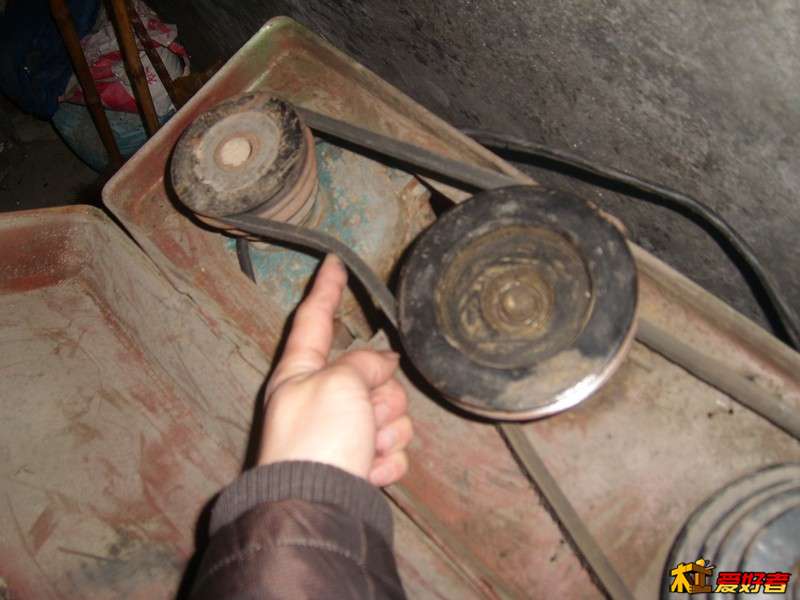

皮带情况:用手拉紧后可以明显看到太长了,没有量算,估计4cm左右' B% A9 H; m' P# ]" a
) K+ a2 [! o: H% k6 S$ G2 K
& K1 X: O' i8 v' n7 a
前后两根皮带都是这副德性,有点头疼
V. b6 _6 G, I; m8 y0 d
: Y- Q# \3 x, ^4 W# l4 X3 O, ]) t4 f. \6 h
% b/ h& g& ^* ^9 h" b
7 }. [8 J2 a9 I( g+ _+ O1 q具体情况就先介绍到这里了,希望有经验的木友们帮我看看,这个样子的台钻应该怎么调整比较好?先谢谢了
