20130117 旋转印床

老申劳神 · 发表于 2013-2-3 22:24:02

本帖最后由老申劳神于 2013-2-3 22:34 编辑

鼓捣了半天，其他版块不能发帖，提示说新注册的只能发到新手区。

制作此印床之前查找资料来到这个论坛，查看了很多相关帖子，受到不少启发，在此一并致谢。

准备制作一个篆刻用印床，市面上已有可供参考的主要几类：圆形金属材质，借助推力轴承可旋转；长方形木质；圆形木质。紧固方式主要是两种：外侧旋钮带动螺杆向压板施压；用两根木楔从外侧施压。

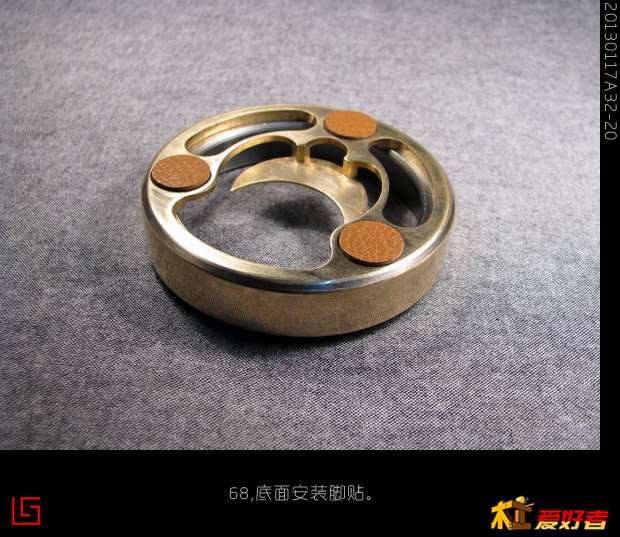

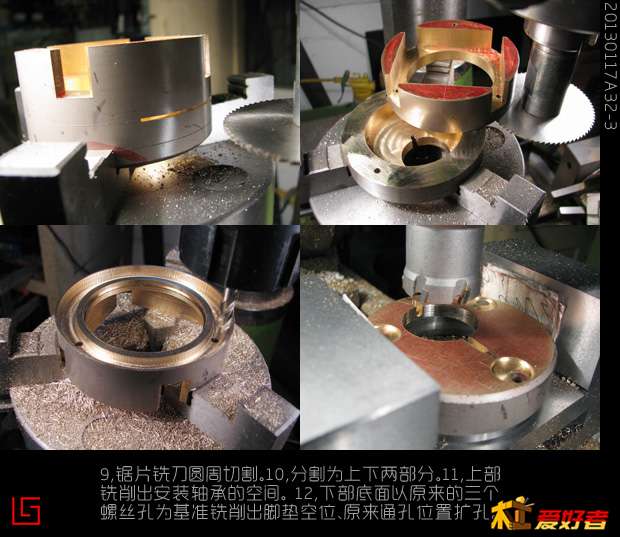

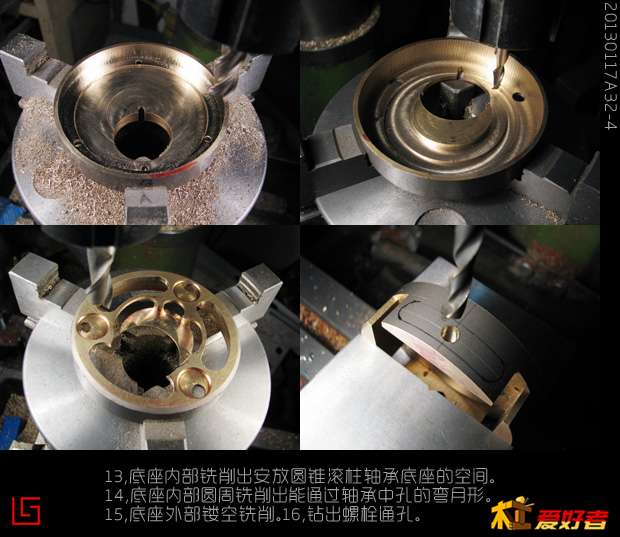

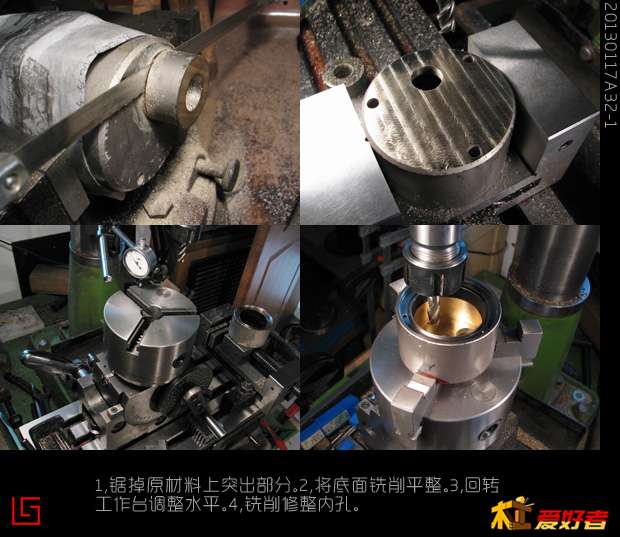

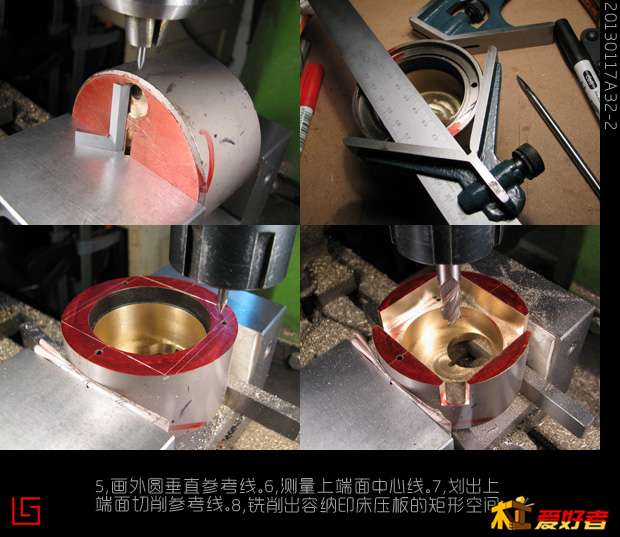

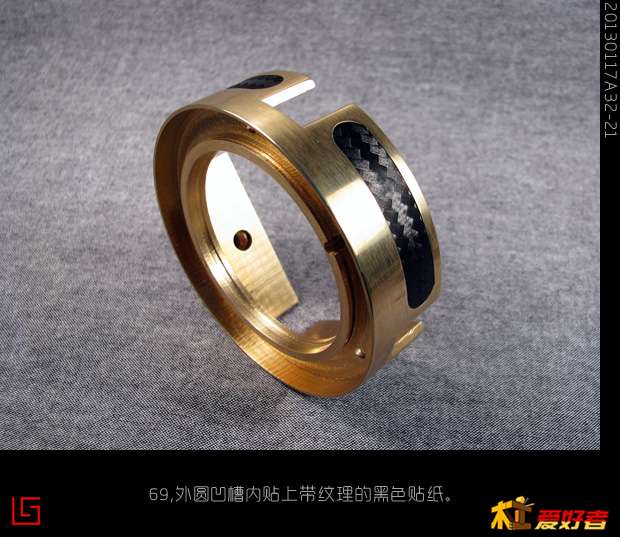

以一个厚壁黄铜部件为基础展开制作。因为底部有一个大圆孔以及圆周三个贯穿的螺丝孔，需要合理的应用或避开这些空缺。底部设计成镂空结构方便漏出篆刻时产生的石料碎屑，三个脚垫位置遮挡三个螺丝孔，中部利用原本的缺口，切削映衬出一轮弯月。

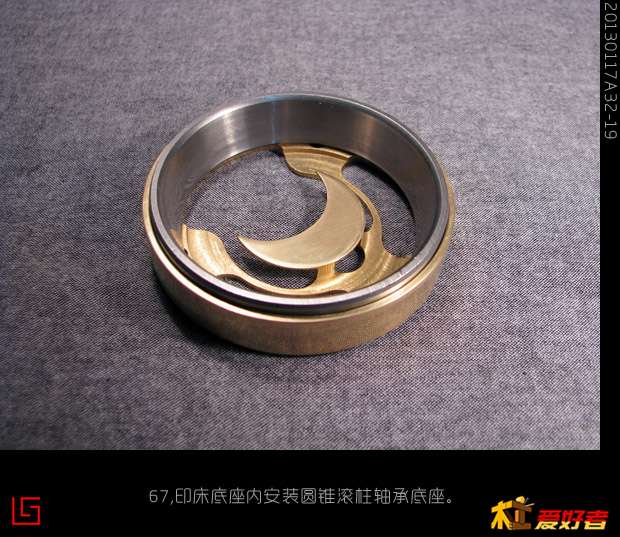

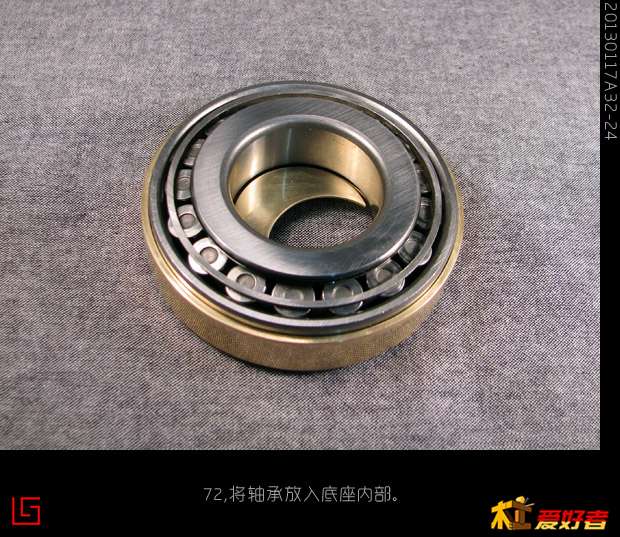

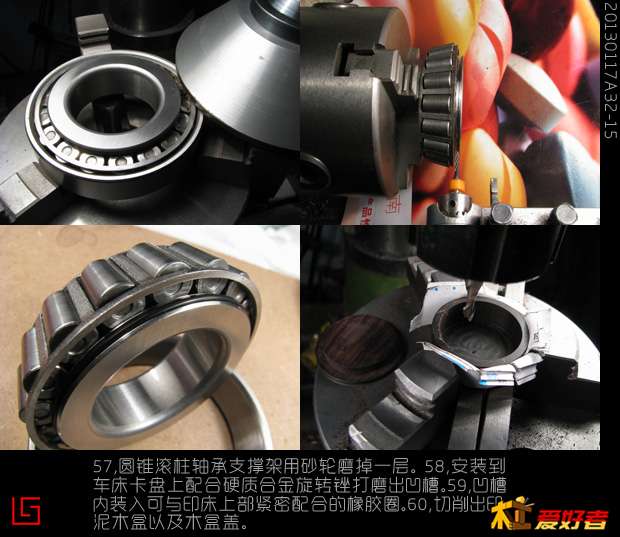

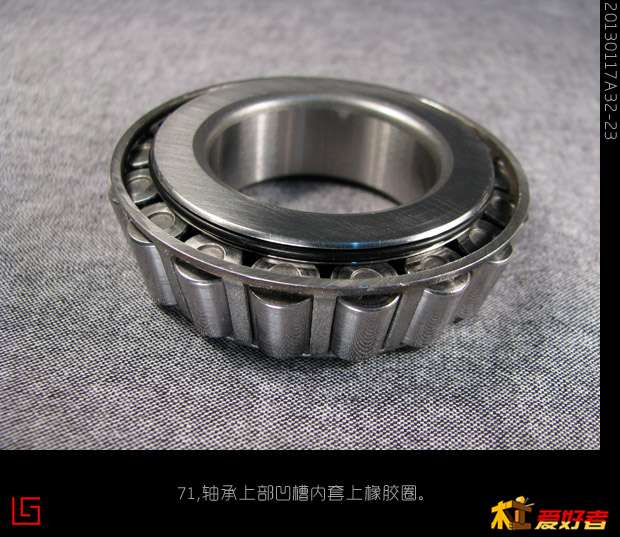

买来了推力轴承，发现虽然转动顺畅，中部通孔也比较大，但侧方受力容易偏移。此印床定位夹持小尺寸石料，所以决定采用圆锥滚柱轴承，这种轴承各个方向都比较稳定。

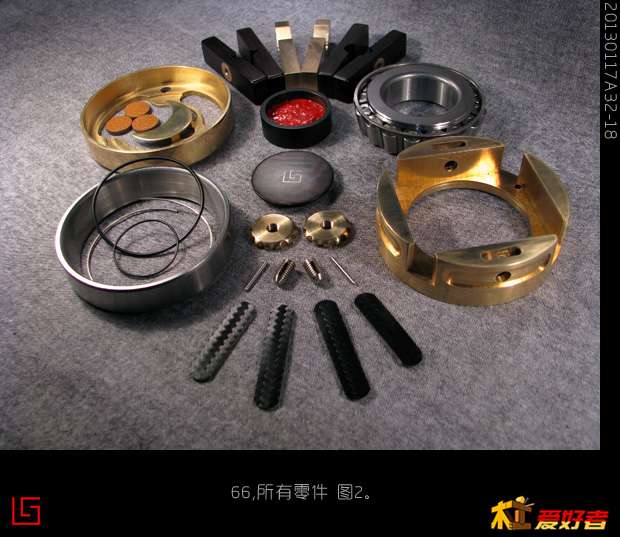

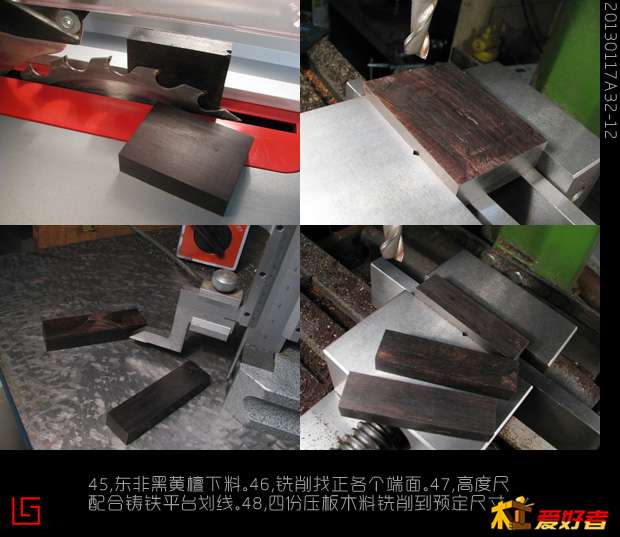

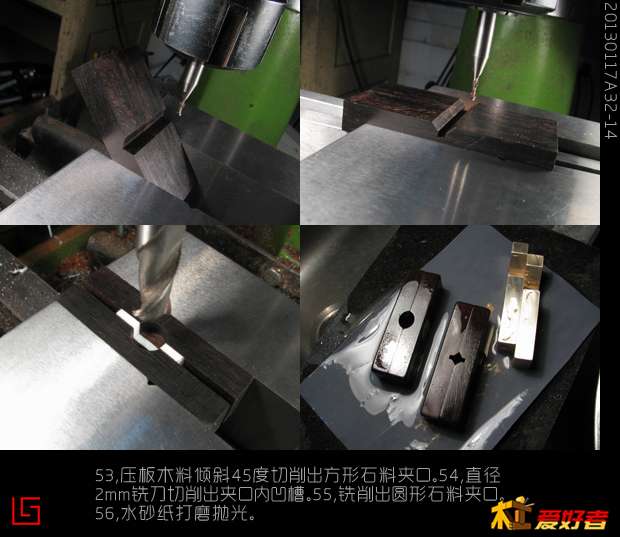

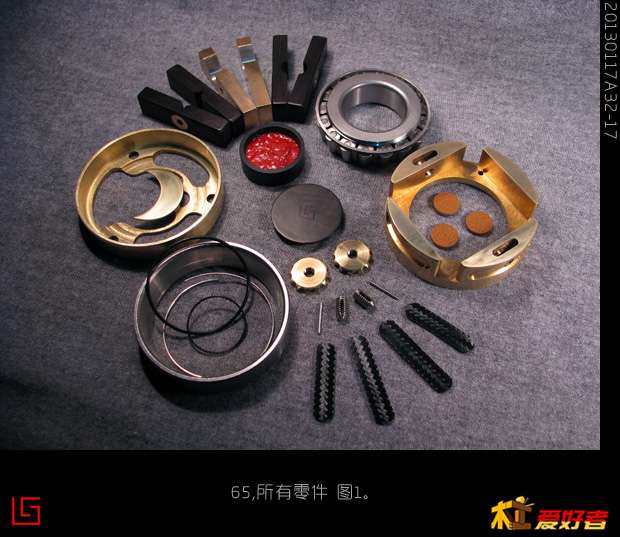

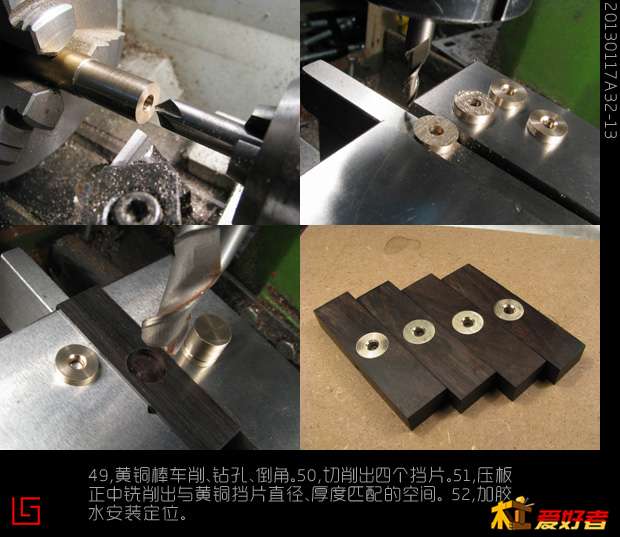

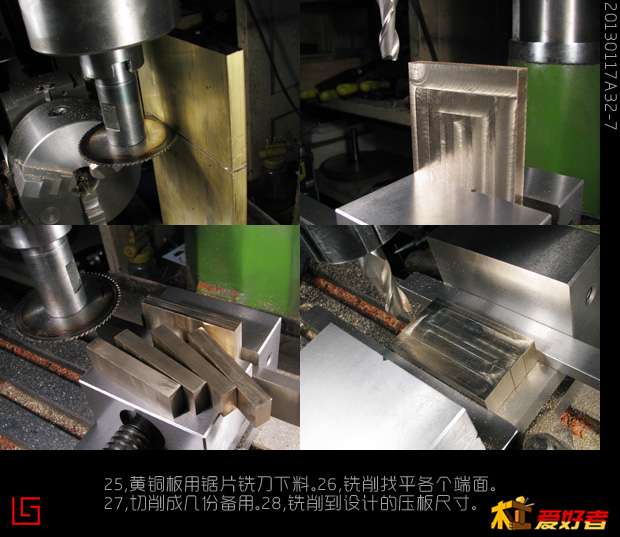

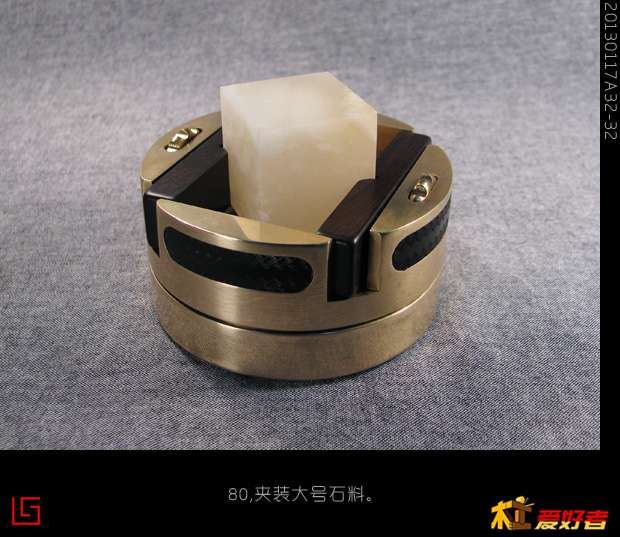

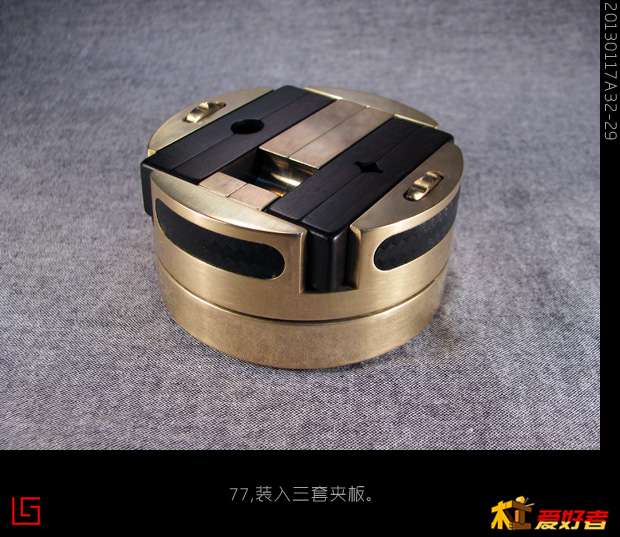

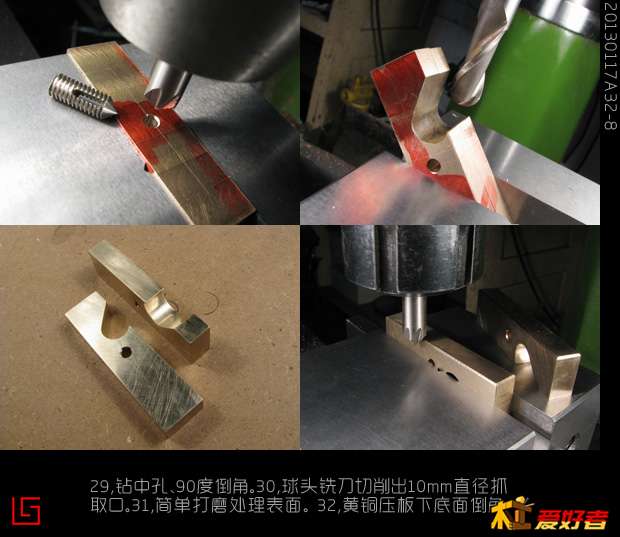

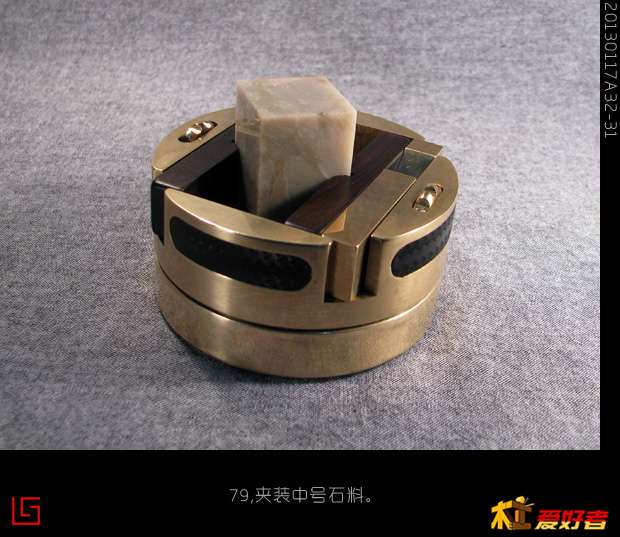

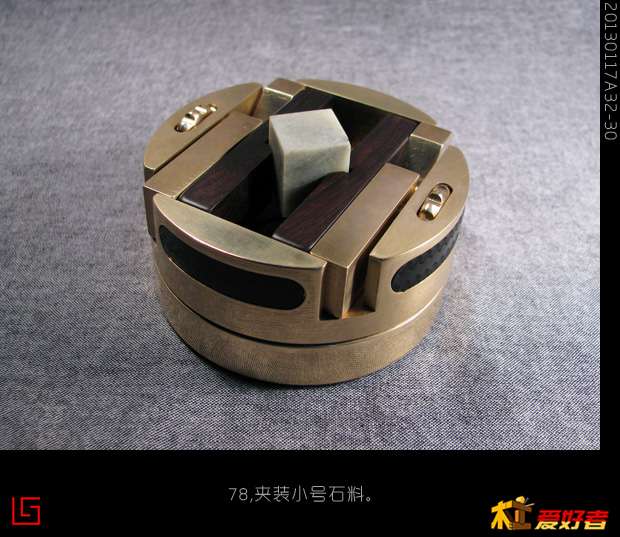

压板采用宽度等分三组六块的结构，两对木质压板分别夹持正方和圆形石料。两对黄铜压板，一端用10mm直径球头铣刀切削出缺口，方便使用时从印床里拿取。

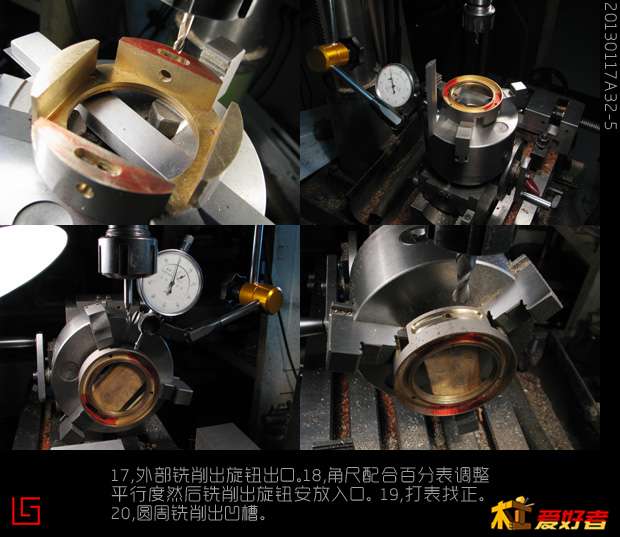

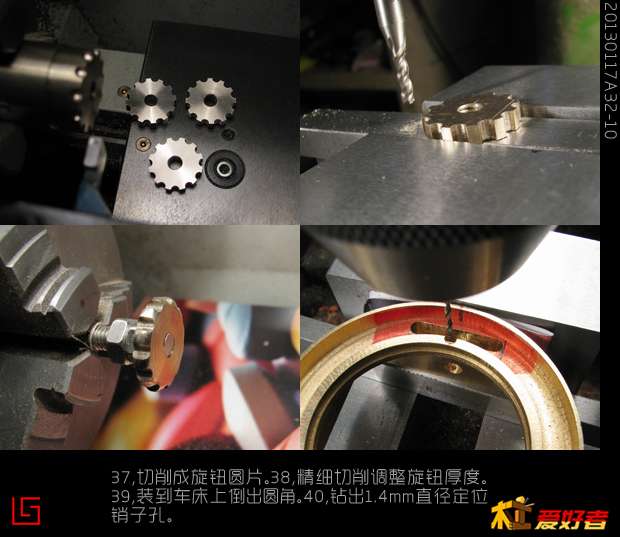

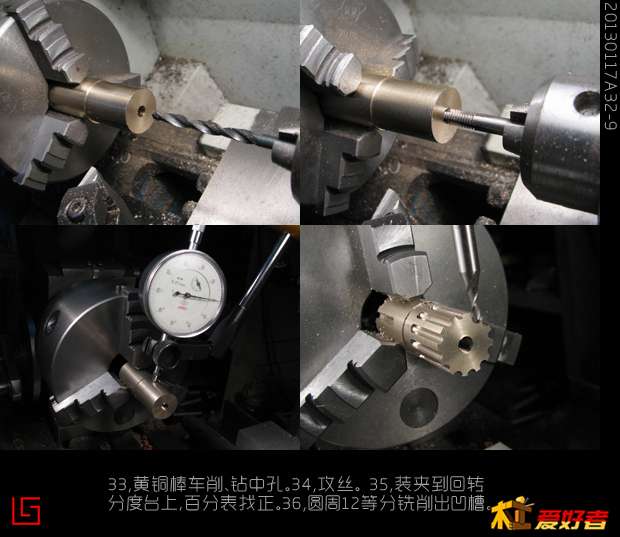

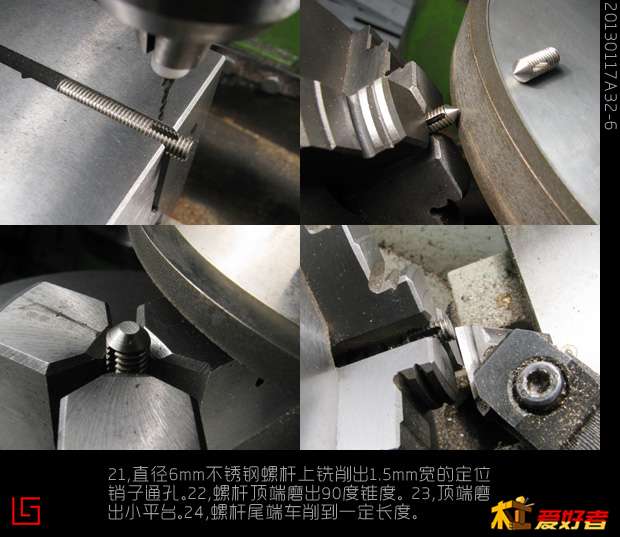

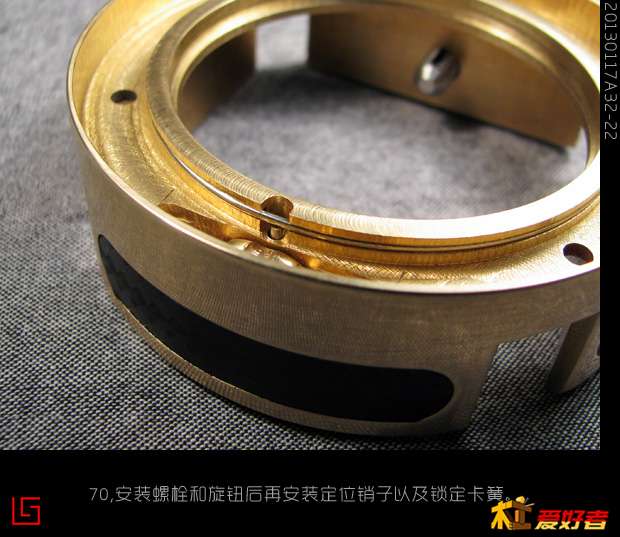

压紧结构最初也想使用外部旋钮带动螺杆施压，但一想到本来圆乎乎的印床上突出一截来，心里就过意不去啊。（性格问题？）经过一段时间的琢磨，排除了其他一系列更不靠谱的方案之后，确定了在印床内部安装滚轮带动螺杆运动，连同定位销子和锁定卡簧完全内置的简洁的结构，除此之外，这个方案还可以两端同时转动滚轮进行锁紧操作，最大的额外收获是将其中一个滚轮的出口设计在了那个贯穿的螺丝孔的位置上，解决了这个碍眼小窟窿的问题。（圆周三个孔，其中两个能设置在压板下面的平台上被压板挡住，但在矩形内切圆形的基础上，有一个孔怎样也避不开，只能在这个孔的基础上想办法解决问题）。

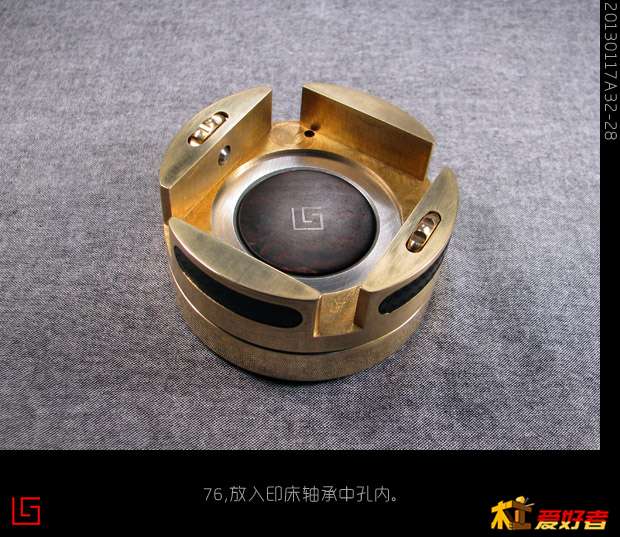

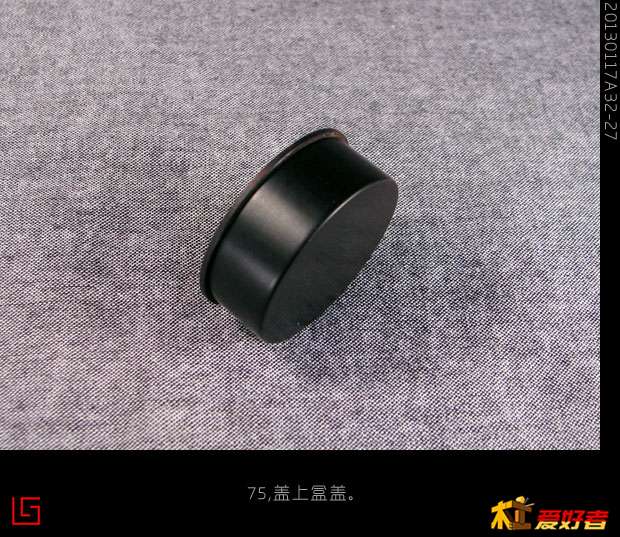

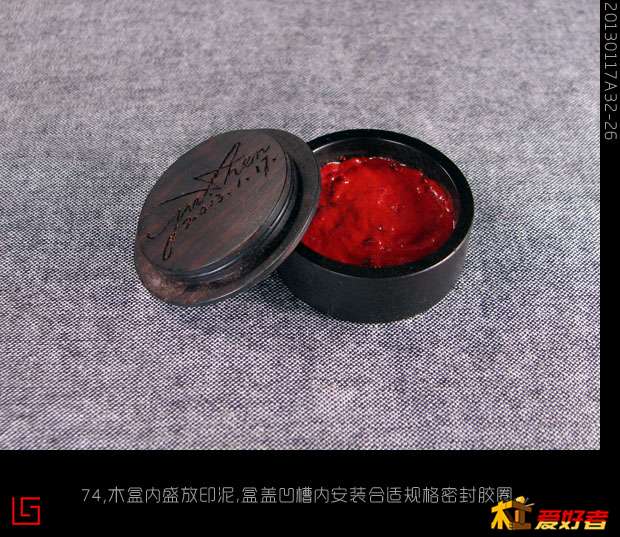

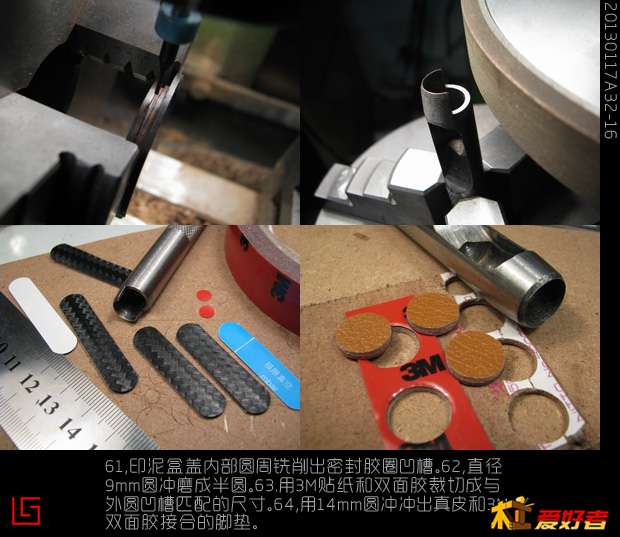

轴承中部通孔的空间，制作了与之匹配的印泥盒，这样就利用上了印床内部绝大部分空间。

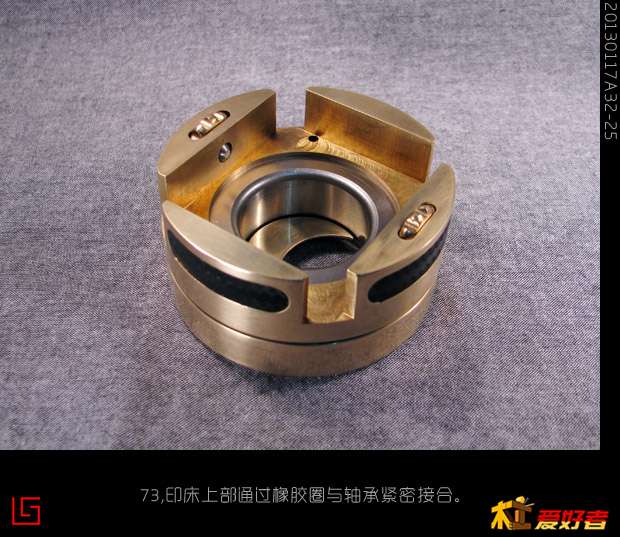

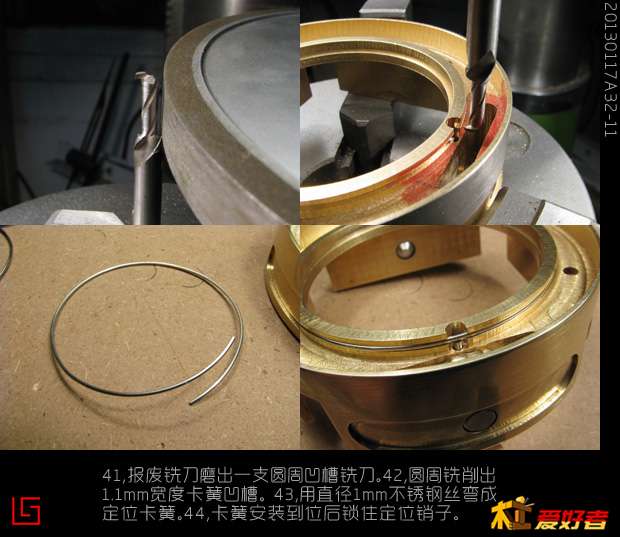

回顾一下，其实有些部分如果使用胶水粘接，不影响使用效果，还会省很多工序和时间（例如：轴承和印床上部的连接以及旋紧螺栓定位销子的固定）。但是为了达到“所有零部件都可拆卸把玩，且安装起来的工作状态必须稳固可靠。”的初衷。还是使用专门工装和刀具加工出胶圈凹槽以及卡簧凹槽。虽然我自己也时常搞得头大，但是当最后的完成品放在掌心的时候，感觉多费些心思，是值得的。

结论：不能放过每一个细节。
