得伟 DWS520 拆机更换轴承，更换油脂

yitiaoyu007 · 发表于 2013-1-30 21:51:58

一位木友的。看图说话

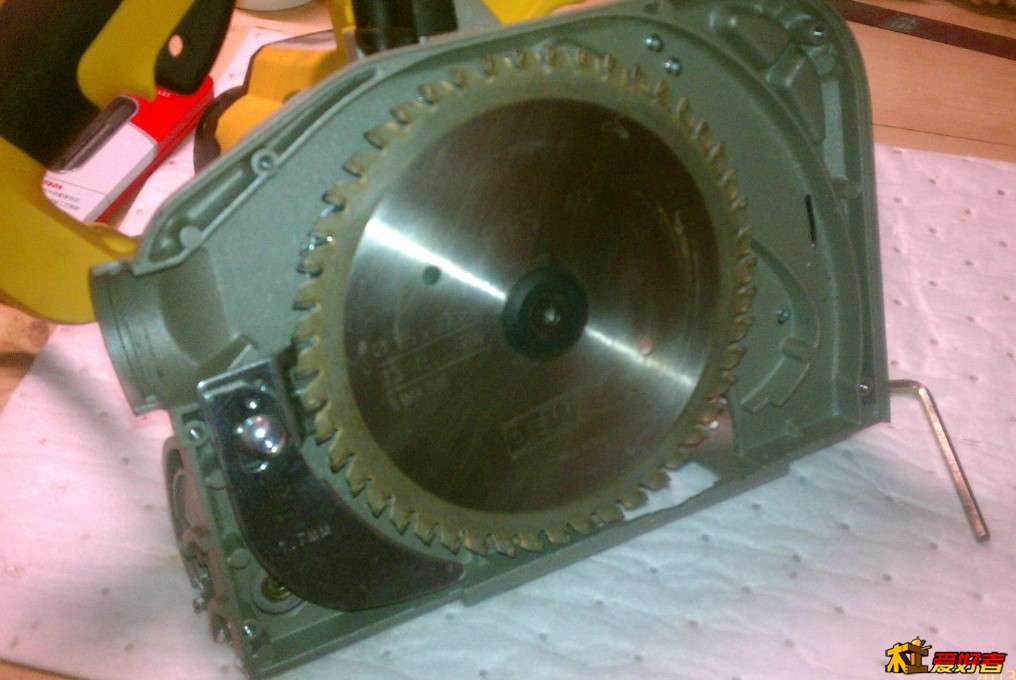

拆掉防护罩，取下锯片，顺着锯的方向拆。

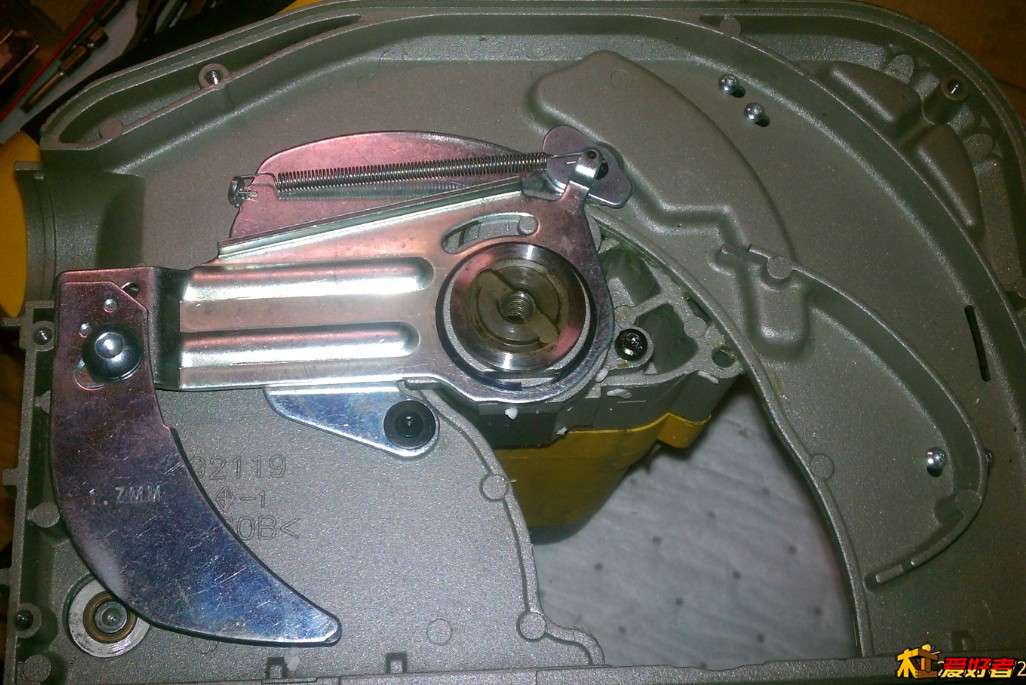

取下卡簧片，拿下分刀片。

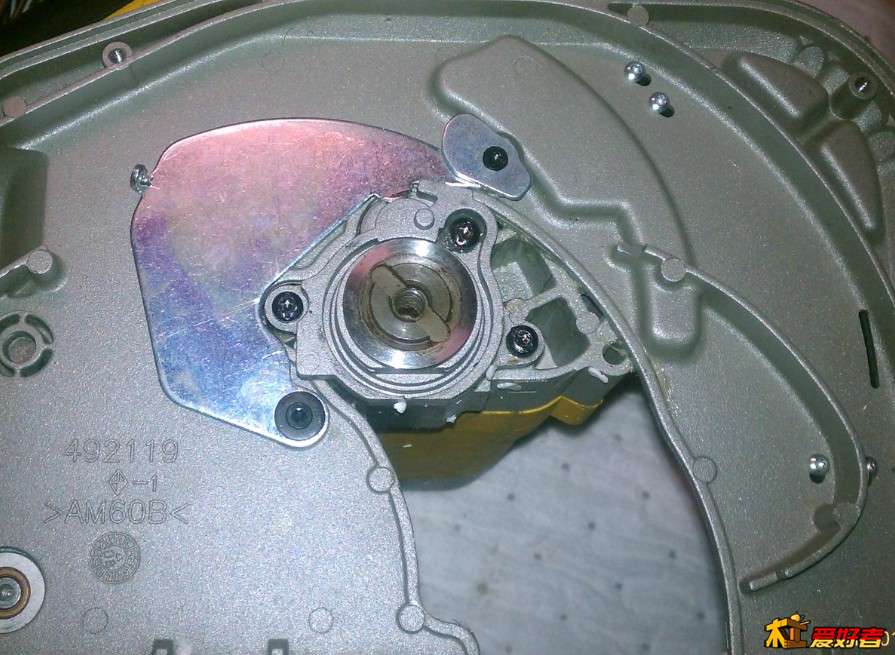

拆下3颗主齿轮螺丝

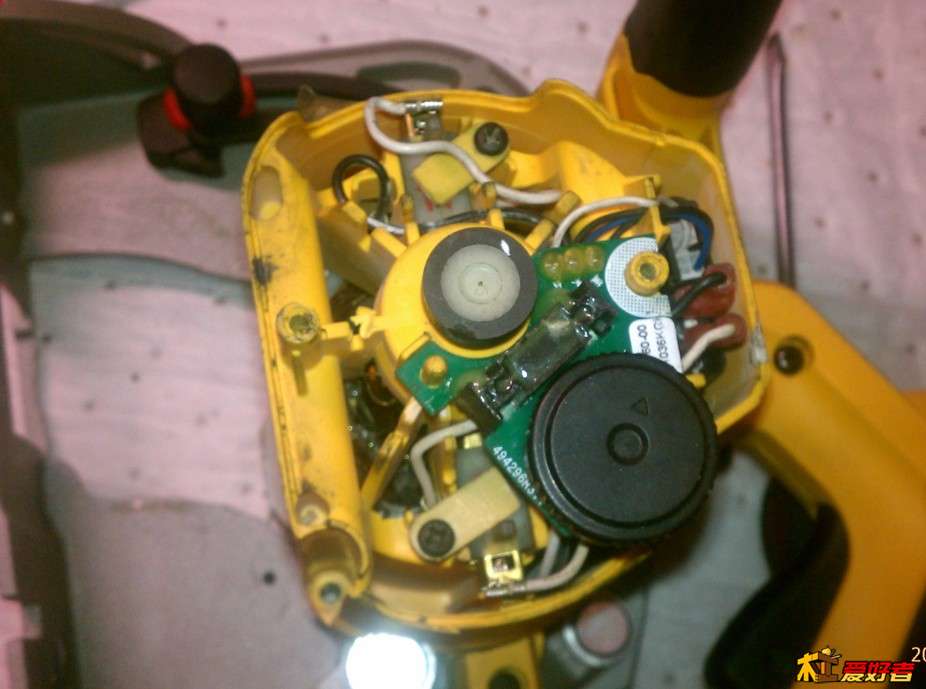

拆下黑色后盖，取下圆形测速块，拆下4颗主机螺丝，拆下电机外壳

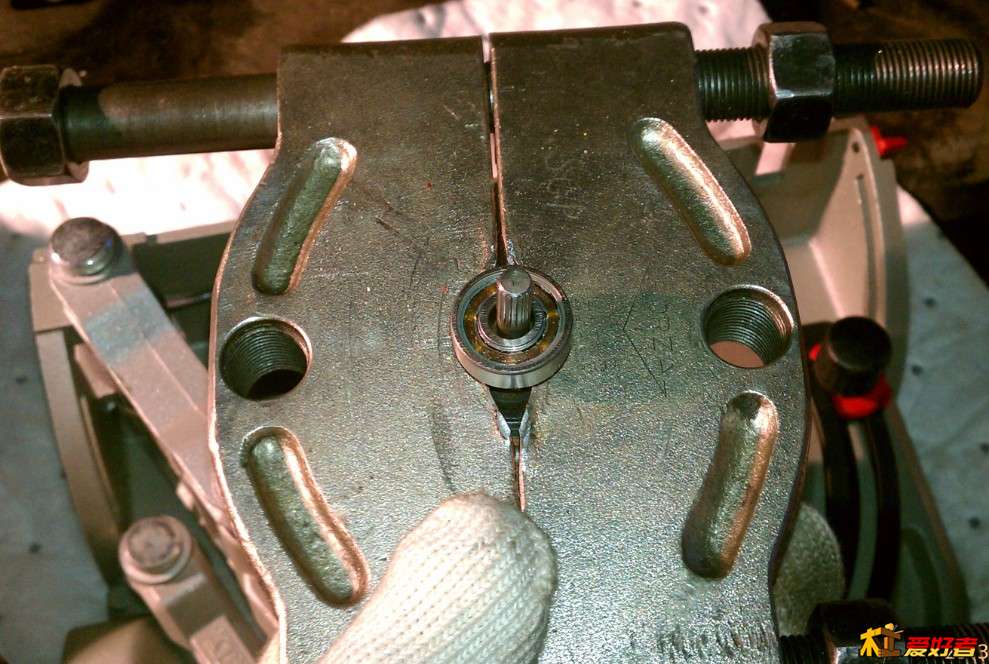

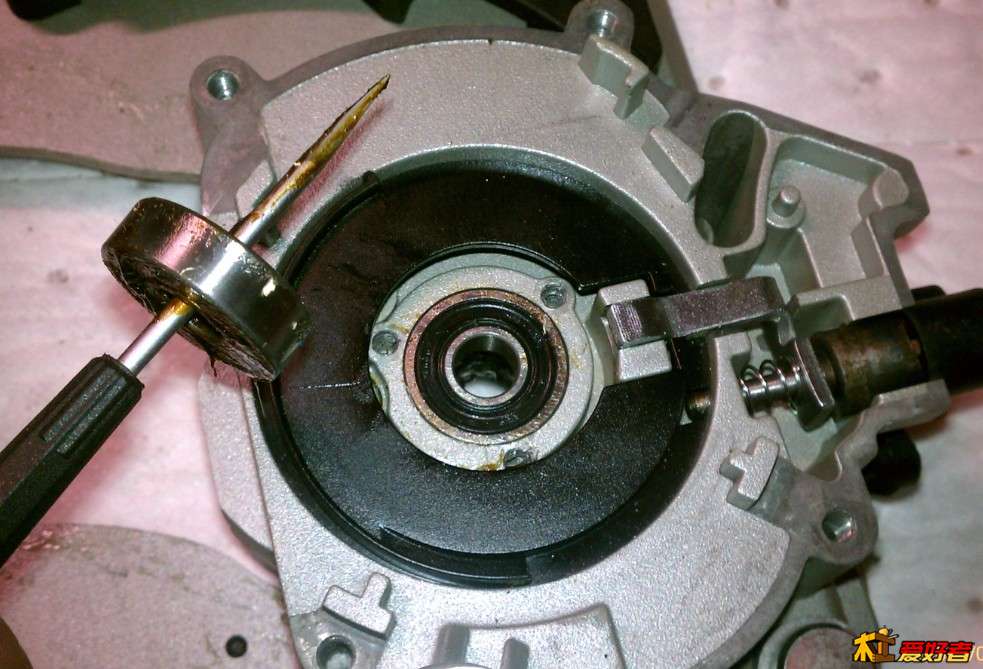

用卡盘取下轴承

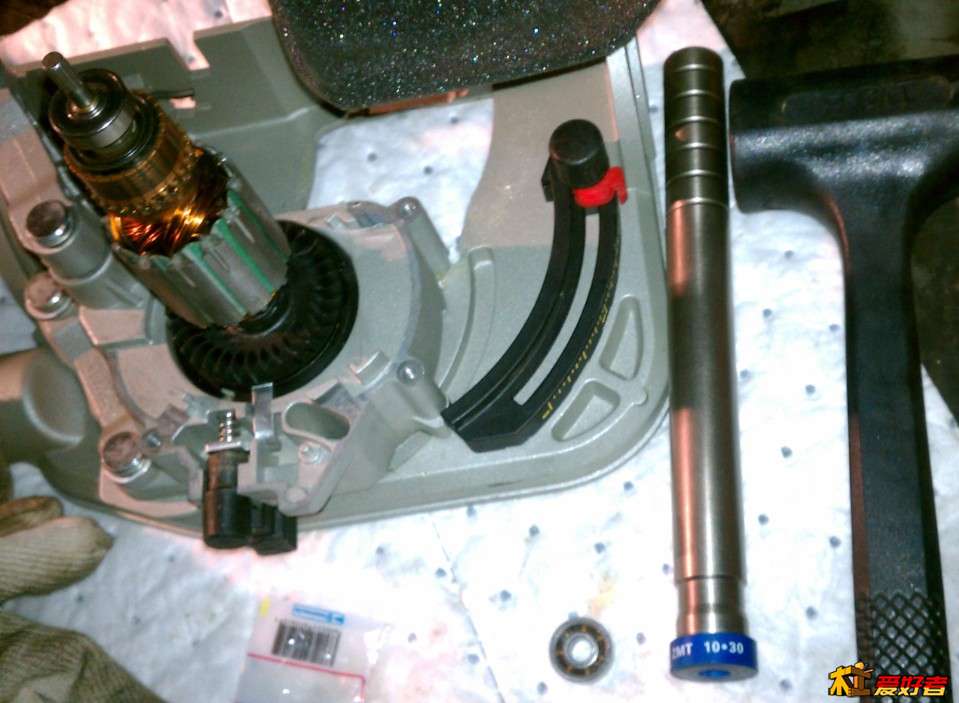

安装轴承，安装时有尽量不要让轴承保持架承受太大的外力，用专用工具最好，没得话用个套管和内圈一样就行。

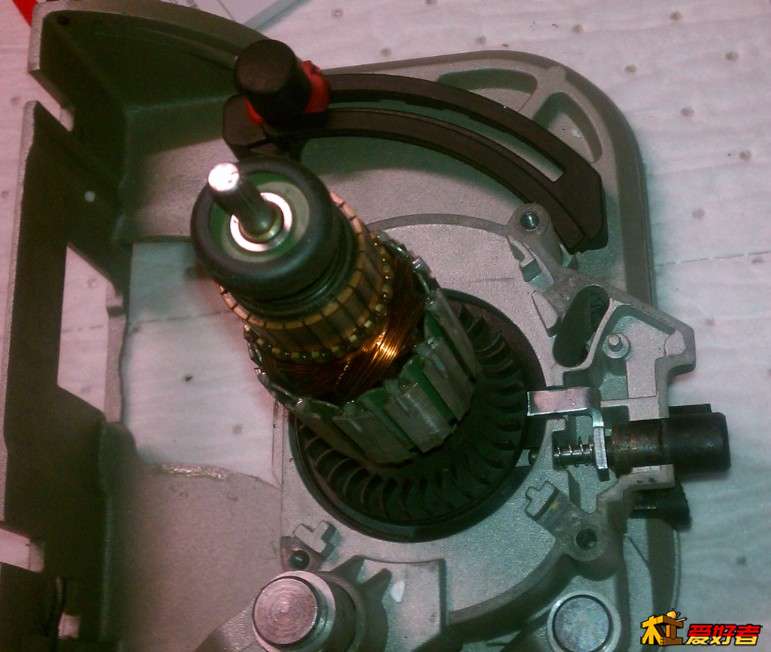

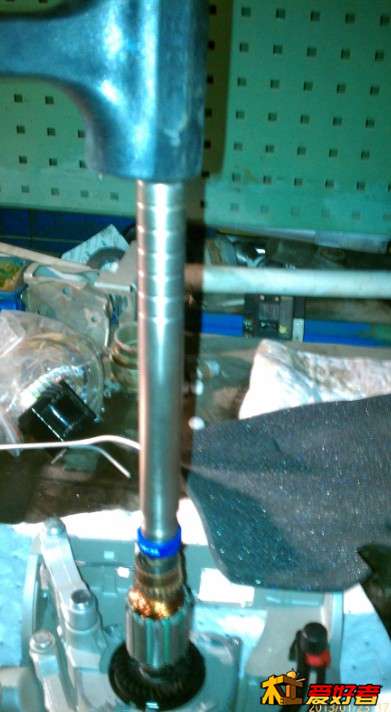

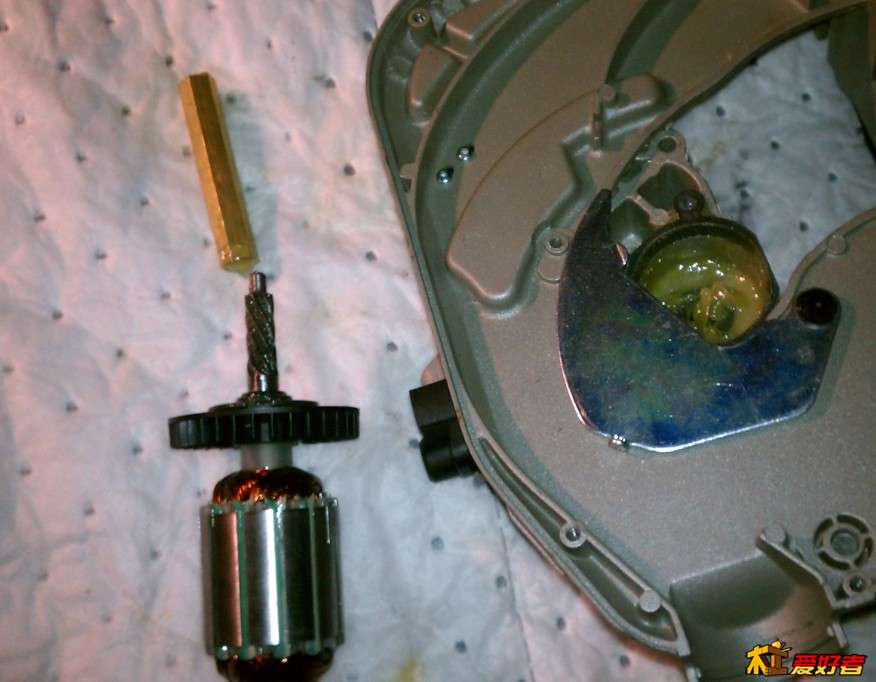

用铜棒敲下主轴转子

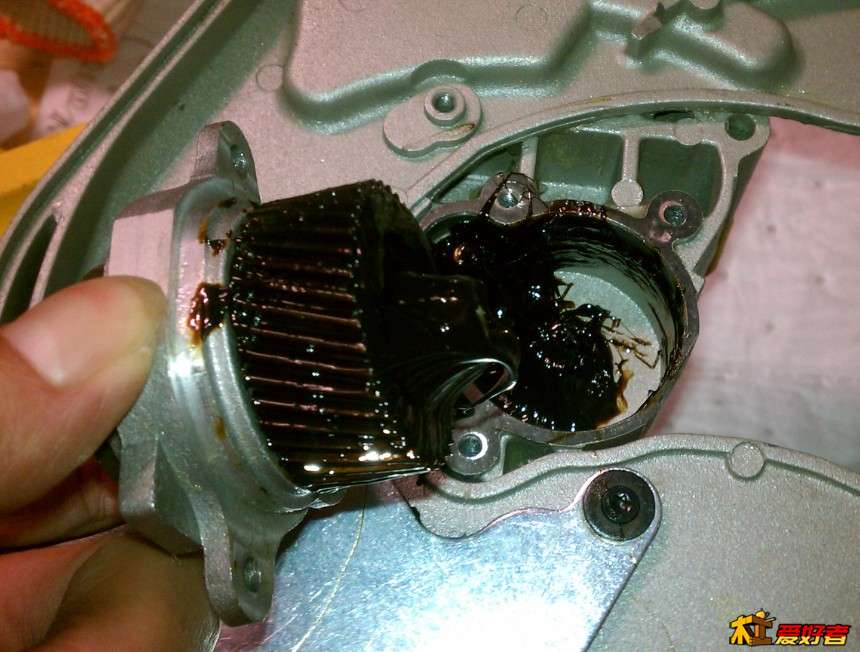

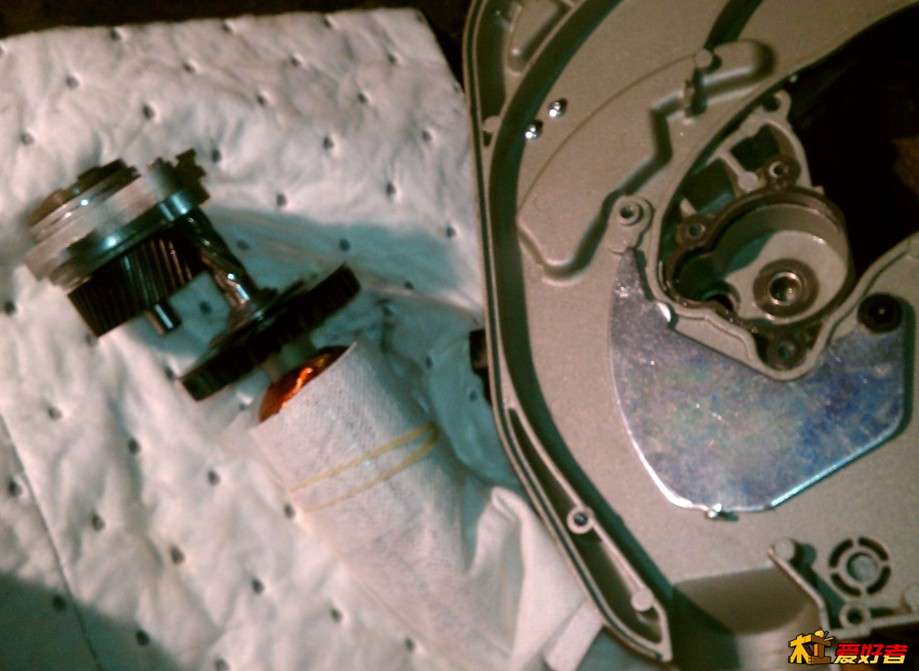

清洗，吹干

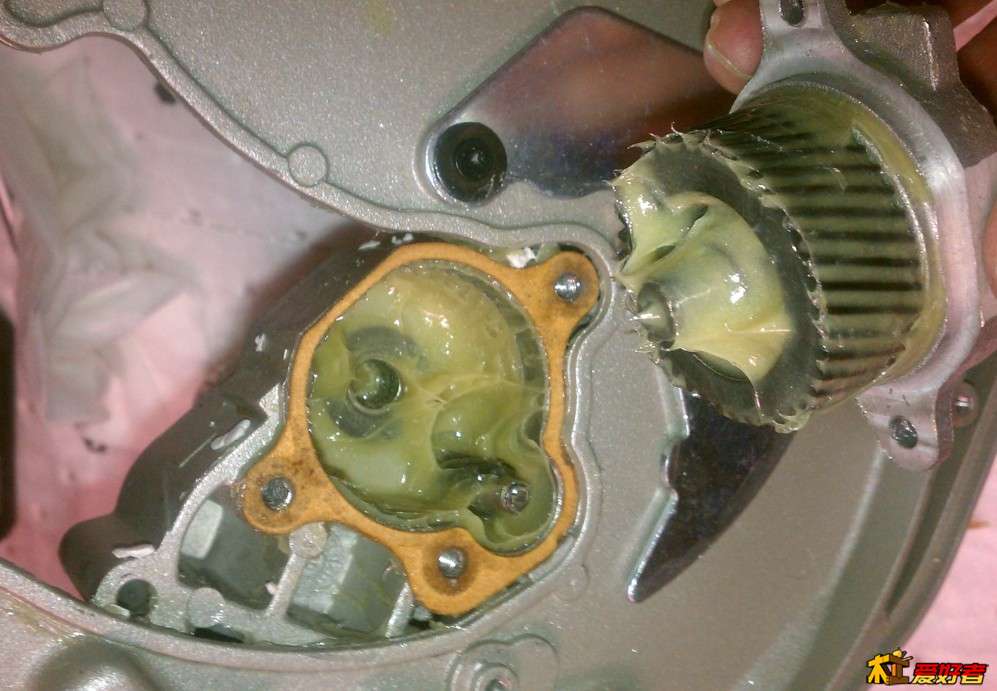

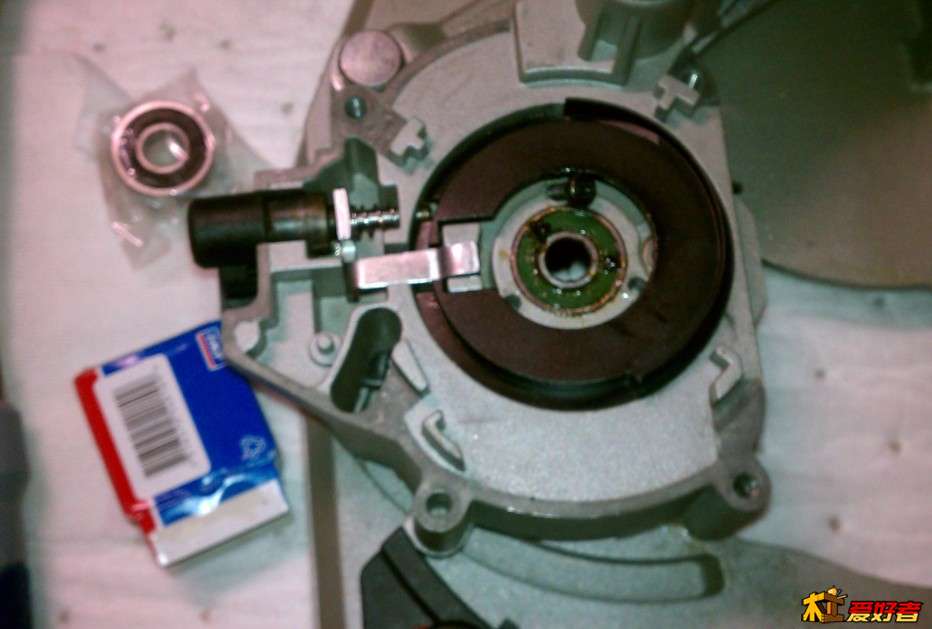

更换齿轮箱轴承

上油，全部复位，完工。

plun · 发表于 2013-1-30 22:02:58

好手段，这次是电锯了，工具是越拆越大！

dpfss · 发表于 2013-1-30 22:06:26

这台520看着挺新啊~~~ 海豚拆机功夫真是了得啊~！

老街山水 · 发表于 2013-1-30 22:52:14

很熟练很专业。

城市老鼠 · 发表于 2013-1-31 00:24:00

动手的乐趣经验越攒越多了！

哈铁木工 · 发表于 2013-1-31 07:25:05

佩服，动手能力很强啊。

gujun1 · 发表于 2013-1-31 08:29:23

这是偶的520，偶有两把，都交给777保养了，777是高手啊，而且用的东西都是极品的，那些工具的钱比我两把520加起来都要贵NN倍~~

吴新 · 发表于 2013-1-31 09:06:05

这个要顶，等有空照图拆，谢谢楼主

a君 · 发表于 2013-1-31 11:57:51

还不错，我的520轴承还可以，暂时不需要换，以后再来参照学习。

驿风 · 发表于 2013-1-31 12:11:41

好贴，学习了！

欣宇电脑 · 发表于 2013-1-31 12:25:41

很好的保养换轴承帖子。这个得看。

男儿当自强 · 发表于 2013-4-29 22:11:43

本帖最后由男儿当自强于 2013-4-29 22:12 编辑

问一下轴承是哪买的是国产代替的吗都是什么型号的

yitiaoyu007 · 发表于 2013-4-29 22:19:19

男儿当自强发表于 2013-4-29 22:11
问一下轴承是哪买的是国产代替的吗都是什么型号的

SKF的，淘宝买的

男儿当自强 · 发表于 2013-4-29 22:35:12

yitiaoyu007 发表于 2013-4-29 22:19
SKF的，淘宝买的

还有链接吗什么型号的还记得吗

yitiaoyu007 · 发表于 2013-4-29 22:54:45

男儿当自强发表于 2013-4-29 22:35
还有链接吗什么型号的还记得吗

加我旺旺，海豚777
