FMT开榫机图纸共享

xiekui · 发表于 2013-1-22 20:37:41

先下载了再说，反正没几年退休了，等退休了看有心机的话就做一个试试看。我就佩服老外的创意，国人只是会跟在屁股后面，我也是这个类型，跟屁虫。谢谢楼主的贡献！

wqx513 · 发表于 2013-1-22 21:12:40

太好了，非常感谢，辛苦了。

木鬼工 · 发表于 2013-1-22 21:56:37

好人一生平安，太感谢了！

imzmcat · 发表于 2013-1-22 22:56:52

兄弟我比较懒，非常想要草图大师的文件

先谢了

严丝合缝 · 发表于 2013-1-23 00:04:34

菩提树上的鱼发表于 2013-1-22 19:00 $ G9 _; G$ ~$ a) H3 i1 n' d
使用得还行啊，都做两婴儿床了，还有其它东东，最近又在研究INCRA I-Box,都怪你放得毒哈，把我可毒的不轻 ...

好像就是正反两到丝扣，一个拉一个推。。具体我也搞不明白

菩提树上的鱼 · 发表于 2013-1-23 00:23:02

严丝合缝发表于 2013-1-23 00:04
q8 [! r) U+ I6 w/ s, o" C好像就是正反两到丝扣，一个拉一个推。。具体我也搞不明白

你都没搞明白好像不是你风格哈，你在木友们心目中可是什么都懂得的哦!

我细看了那视频，调节小旋钮可以只控制一个卡片，调节大旋钮就可以控制两个卡片，但是它那前后两个卡片不是一样的速度，但是也不是完全的2倍速，因为他那还应该考虑锯片和卡片的厚度！你说那我也看见了就是正反丝，相互作用，没明白就是那旋钮内部的结构，好像还有什么滑动销什么的！
也想过就弄两个旋钮分别控制就好，不过好像还是有点遗憾，没有原版那样完美！

严丝合缝 · 发表于 2013-1-23 00:24:57

菩提树上的鱼发表于 2013-1-23 00:23
7 v9 l: i1 f5 j& v6 Q2 p; b% @你都没搞明白好像不是你风格哈，你在木友们心目中可是什么都懂得的哦!" P+ y7 N6 p( E( ~/ x& i0 C
我细看了那视频，调节小旋钮可 ...

好像不是吧，我理解应该是一个粗调一个微调，两齿的距离，和齿到锯片的距离是一样的。得，我再看看去。呵呵

菩提树上的鱼 · 发表于 2013-1-23 00:29:09

严丝合缝发表于 2013-1-23 00:24 " H3 G1 }* p9 F; \- Q" {2 d
好像不是吧，我理解应该是一个粗调一个微调，两齿的距离，和齿到锯片的距离是一样的。得，我再看看去。呵 ...

我也不是很确定，好像的分开控制或一起控制的概念！

严丝合缝 · 发表于 2013-1-23 00:45:34

菩提树上的鱼发表于 2013-1-23 00:29
" r) j0 U9 X( F# B* R7 e" k我也不是很确定，好像的分开控制或一起控制的概念！

我好像看明白了，小的是让闭合后的齿靠近锯片，大的是让齿打开，并且让打开的距离和右边齿到锯片的距离同步。好像很绕的样子。。估计听不明白了。。看视频吧 2：55开始

如果无法播放，请点击此处在新窗口打开

菩提树上的鱼 · 发表于 2013-1-23 00:48:45

严丝合缝发表于 2013-1-23 00:45 % _- P7 z8 b5 ]/ @7 H
我好像看明白了，小的是让闭合后的齿靠近锯片，大的是让齿打开，并且让打开的距离和右边齿到锯片的距离同 ...

严兄你说的不饶，我也是那样认为的，我都看了很多遍，现在就是那红色大旋钮中的结构有点没明白。

严丝合缝 · 发表于 2013-1-23 00:55:30

菩提树上的鱼发表于 2013-1-23 00:48 # j9 A- |8 o# M% a, n8 |
严兄你说的不饶，我也是那样认为的，我都看了很多遍，现在就是那红色大旋钮中的结构有点没明白。

那是你明白了才说不绕，我刚才看了看，连我自己都觉得绕。哈哈

他可能是两层丝扣，里圈和外圈的齿距不一样，差了一倍，所以2个齿走的距离不一样。

严丝合缝 · 发表于 2013-1-23 00:58:49

本帖最后由严丝合缝于 2013-1-23 01:00 编辑

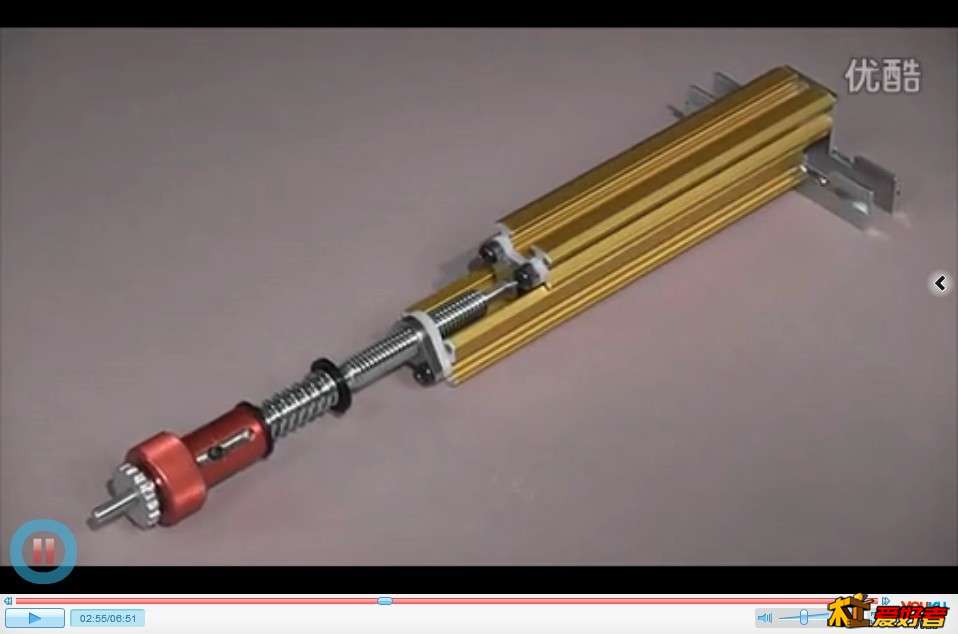

截了个图，好像看明白了。就是两层丝杆，里细外粗，一起转两层移动的距离不一样。外面银色小扭是调基准位的。

菩提树上的鱼 · 发表于 2013-1-23 01:03:22

严丝合缝发表于 2013-1-23 00:58
& z# Q7 G$ I, c; X* C- Z/ j截了个图，好像看明白了。就是两层丝杆，里细外粗，一起转两层移动的距离不一样。外面银色小扭是调基准 ...

这个没有疑问，现在主要的是我想弄明白那红色旋钮，白色旋钮以及和那结构体是怎么连接，以及什么位置关系，要是有个爆炸图就好了，严兄不是法子多吗，譬如翻墙，帮个忙找找为谢！

严丝合缝 · 发表于 2013-1-23 01:06:13

菩提树上的鱼发表于 2013-1-23 01:03 6 N& F U9 C9 r% j- z' j1 z1 i- j
这个没有疑问，现在主要的是我想弄明白那红色旋钮，白色旋钮以及和那结构体是怎么连接，以及什么位置关系 ...

这个翻墙出去好像还不够，还得再翻墙进入incra的院子才有门。哈哈

菩提树上的鱼 · 发表于 2013-1-23 01:16:17

严丝合缝发表于 2013-1-23 01:06
1 o; u. U: J# _! u1 |! w这个翻墙出去好像还不够，还得再翻墙进入incra的院子才有门。哈哈

呵呵，明白，好久有放点毒噢，要不业余时间都没有追求了。
国内有卖的，有木友买了，想让帮拆开看看，人家不愿意，说怕拆坏了！
本想买一个，问了好像要1000左右就觉得冤死了，所以纠结！
