一般带力矩调节的电起子或电钻对于上螺丝是很方便快捷的,使用适当的力矩档位可避免拧花螺丝和批头;4 p! T0 o* v# S2 R5 P. a7 O
以前也拆过带力矩调节的小充电起子和充电电钻/起子,今天闲来拆了把交流的电钻/起子,可能对比以前两种形状和零件大少有差别,但原理大同小异,拍了几个照片,还望大家不要见笑~~
/ p9 ~% X# ?9 B9 p: q1 Q, Q" f" I2 R( T1 J0 y( r* ^
1 t+ {1 [! B8 {

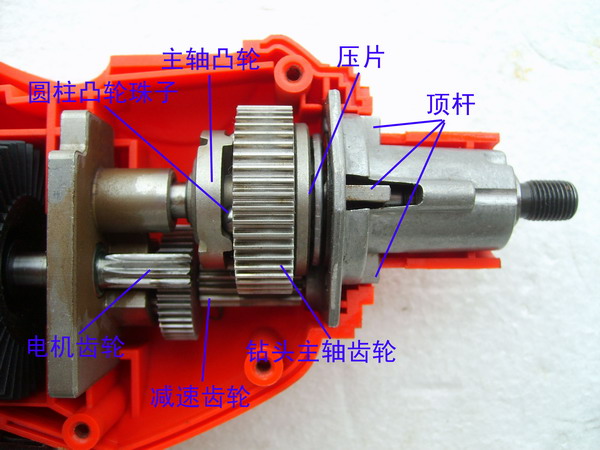

图1:2 T" b v2 W2 b8 S5 }
动力输出就不说了,很简单;
7 f+ J' g) b0 \# O6 g主轴凸轮和主轴是联动的，它转主轴就转，它停主轴就停；0 {4 z' |% H7 A6 a9 ]3 w' Q
在顶杆、压片没有往左边压紧圆柱凸轮珠子的话钻头主轴齿轮是会空转的
% j1 N6 Q! w& ]8 G- ]
( Z" L4 ~1 |2 Y0 a) X# K- C5 e! u. M& q) H) `. f' V s
9 |! u2 B. Q N% f3 d

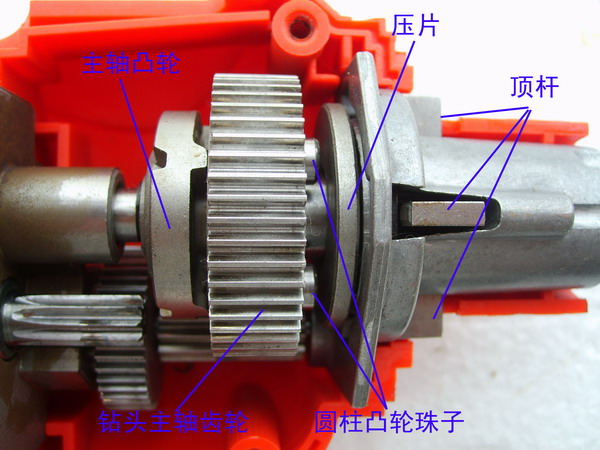

图2：
7 |: E' t! F2 j6 N圆柱凸轮珠子是嵌到主轴齿轮里的，一共有好几粒，它作用就是卡住主轴凸轮，把钻头主轴齿轮的动力传给主轴；) p& s$ a2 l' a! x( n
' J/ ~# L. A/ s( k7 l D8 K6 l; a- G- ~, [. d9 {, c

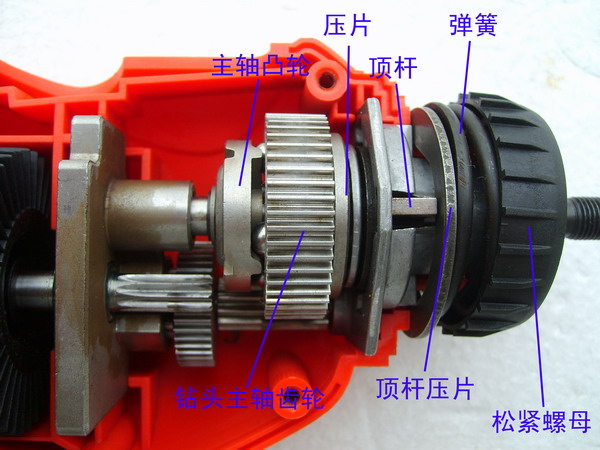

( P1 y# W, q. V3 `4 @图3：, u6 |* O; {; Y* c, ?. H. k! V7 c
圆柱凸轮珠子和主轴凸轮的接触面是非常圆滑的，目的就是在主轴遇外力不能转动时可以和主轴凸轮打滑跳过，这就是上螺丝的时候紧了它会发出哒哒哒声音的原因；
3 P1 O P9 E. w- D: d转动松紧螺母，弹簧调节越紧，给顶杆和压片的压力越大，也使圆柱凸轮珠子和主轴凸轮的打滑空间（深度）越少，主轴的扭力就越大，当弹簧调节到最紧最尽时，圆柱凸轮珠子和主轴凸轮的打滑空间（深度）基本为零，此时输出扭力最大，用手也捏不住，就变成电钻功能档了6 Y4 Y6 y& F, N! U' }
. L$ n9 R d) r" D) e1 E2 c" ~% ?5 Y# t+ X4 X1 w* m
& G( h. r2 C* U% @5 i# G$ u$ w

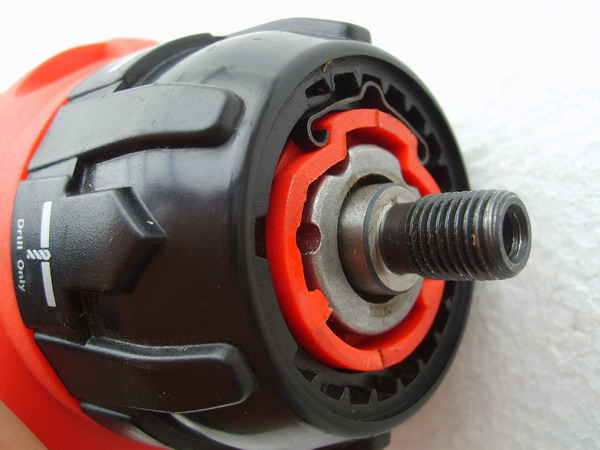

图4： h" `! ^5 Z: ^/ R
力矩调节，选择不同的档位，可以调节给弹簧、顶杆、压片给圆柱凸轮珠子压力和空间，从而控制力矩的大少
. T" S, D" I x+ m. d4 F! W
( R* F! ^+ B9 _$ x/ p" s- y
9 m7 \# j# ^% ?* x" i# `7 F' W: c

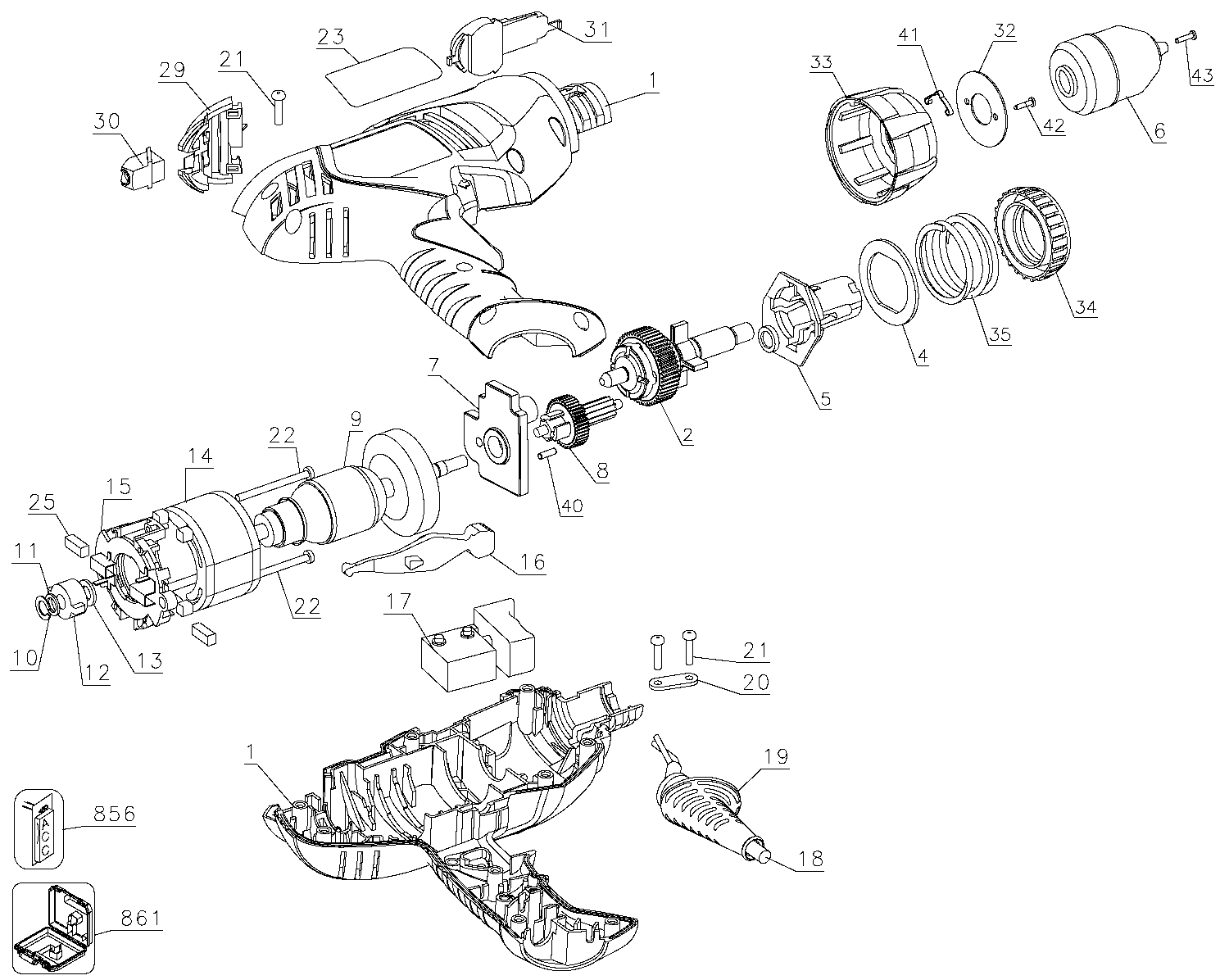

图5：( V# ?- N& E; @7 Y S
局部7 V# ?6 z, S) G0 g
) T& i' m' Z; P( M
% q* E5 o& h5 p" h, ^: j9 C完...
